Opis tej części do mikroskopu.

parametry:
Producent: Lomo
Model: PLAN 25x0,50 P
Oryginalny zapis nazwy: ЛОМО ПЛАН 25х0,50 П
Powiększenie: 25x
Apertura numeryczna N.A.: 0,50
Długość tubusu: 160 mm
Szkiełko nakrywkowe: tak, o grubości 0,17 mm
Olejek immersyjny: nie - jest to suchy obiektyw
Długość fokalna: 45 mm
Typ gwintu: RMS
Oznaczenie dodatkowe: P (cyrylicą: П) oznacza, że jest to obiektyw dedykowany do pracy w świetle spolaryzowanym
Funkcje specjalne: wbudowana przysłona irysowa
Rok produkcji: 1976 r.

Obiektyw ten posiada standardowy gwint RMS i TL=160 mm - czyli może być używany ze zdecydowaną większością mikroskopów, dowolnego producenta, m.in. Olympus, Zeiss, Nikon, PZO, Carl Zeiss Jena, Reichert, Wild i wielu innych.

Wbudowana w obiektyw przysłona irysowa umożliwia m.in. idealne centrowanie obiektywu, gdyż w mikroskopie polaryzacyjnym mogą jednocześnie współdziałać:
- przysłona polowa przy oświetlaczu
- przysłona aperturowa (lub dwie) w kondensorze
- przysłona irysowa w obiektywie mikroskopowym
- przysłona irysowa w głowicy okularowej
i ustawienie ich wszystkich centralnie względem siebie jest bardzo ważne w obserwacjach polaryzacyjnych.

Obiektywy "P" / "Pol" są to obiektywy o specjalnej konstrukcji, w których soczewki są montowane i klejone w sposób zapobiegający powstawaniu naprężeń. Mogą one pracować zarówno w trybie zwykłej pracy w jasnym polu, jak i w świetle spolaryzowanym.

Opis tej części do mikroskopu.

zaślepka z tworzywa sztucznego z metalowym wypełnieniem, służąca do zakrycia (zaślepienia) otworu wyjściowego oświetlenia EPI. Usuwa się ją, jeśli montuje się rewolwer EPI fluorescencyjny (np. w modelu Zeiss Photomicroscope III RS).

Zwróć uwagę, że niektóre modele mikroskopów Zeiss Universal nie mają portu światła odbitego EPI.

Na załączonym wideo jest na przykładzie mikroskopu Zeiss Photomicroscope II dokładnie pokazane gdzie w mikroskopie znajduje się ta zaślepka i jak ją się zakłada i demontuje.

Na rynku wtórnym wielu mikroskopom Zeiss Phomi (Photomicroscope) oraz Zeiss Universal brakuje tego elementu, co powoduje, że do układu oświetlenia (inaczej mówiąc do drogi światła) dostaje się kurz. Dlaczego może brakować tej zaślepki?
- po pierwsze jest ona łatwa do wyciągnięcia, więc z biegiem lat może po prostu się zgubić
- po drugie często sprzedaje się osobno korpus mikroskopu - a rewolwer EPI fluorescencyjny osobno, więc po jego demontażu port oświetlenia zostaje niezaślepiony

Opis tej części do mikroskopu.

i Photomicroscope (Phomi).

W tym pierścieniu znajduje się niewielka śrubka, której dokręcenie mocuje tę osłonę, aby przylegała do miejsca łączenia dwóch części mikroskopu.

Na załączonym wideo jest na przykładzie mikroskopu Zeiss Photomicroscope II dokładnie pokazane gdzie w mikroskopie znajduje się ta obejma będąca zaślepką i jak ją się zakłada i demontuje.

Na rynku wtórnym wielu mikroskopom Zeiss Phomi (Photomicroscope) oraz Zeiss Universal brakuje tego elementu, co może powodować, że do optyki dostaje się kurz. Dlaczego może brakować tej zaślepki?
- po pierwsze jest ona łatwa do wyciągnięcia, więc z biegiem lat może po prostu się zgubić
- po drugie często sprzedaje się osobno korpus mikroskopu - a tubus pośredni trino osobno i ta obręcz po drodze często nie staje się częścią ani pierwszej transakcji, ani drugiej.

Opis tej części do mikroskopu.

zasilacza:
Wejście: 220V - 240V
Wyjście: 8V
Moc wyjściowa: 20W
Wtyczka zasilania: europejska, płaska
Potencjometr: tak, jest płynna regulacja

Przeznaczony dla:
- oświetlacza Lomo OI-21
- oświetlacza Lomo OI-35
- lampy mikroskopów stereoskopowych MBC-9 i MBC-10

Pasuje też do starszych, czarnych mikroskopów Lomo:
- MBB-1
- MIN-8
- oświetlaczy światła odbitego EPI, również do Lomo METAM czy Lomo MMU-3
- i wielu innych

Niektóre starsze mikroskopy Lomo (np. mikroskopy stereoskopowe MBC-1 i MBC-2) mogą mieć inne wtyczki - ale są w nich używane takie same żarówki Lomo 8V 20W BA15d.

Opis tej części do mikroskopu.

3
Apertura numeryczna N.A.: zmienna, od N.A. 0,16 do N.A. 1,4
Przysłona aperturowa: nie
Pasuje do mikroskopu: Carl Zeiss Jena Lumipan

Mechanicznie ten kondensor montuje się na szynie typu "jaskółczy ogon", która znajduje się pod stolikiem mikroskopowym.

Kilka ważnych informacji:
- ten kondensor pankratyczny pasuje jedynie do modelu mikroskopu Carl Zeiss Jena Lumipan
- ten kondensor nie pasuje do mikroskopów Carl Zeiss Jena Nf ani Carl Zeiss Jena Nu / Nu2 mimo, że w tych modelach kondensor jest bardzo podobny
- w tym kondensorze nie ma przysłony irysowej, gdyż w mikroskopie Carl Zeiss Jena Lumipan przysłona aperturowa jest umieszczona w podstawie mikroskopu, bezpośrednio pod kondensorem

Na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część. Dodatkowo, na załączonym filmie wideo widać jak poruszają się poszczególne elementy tego kondensora.

Kondensor ten często jest używany jako "dawca części" do własnych projektów DIY, przykładowo
- soczewka Apl. 1.4 często służy do zmodyfikowania (ulepszenia) kondensorów o niższej aperturze numerycznej N.A. w różnych mikroskopach
- soczewka ciemnego pola bardzo często jest używana do budowy samodzielnego kondensora kardioidalnego

Opis tej części do mikroskopu.

Trzpień statywu posiada średnicę 45 mm
- Ta wersja podstawy może pracować ze światłem przechodzącym - ale w zestawie nie ma źródła światła.
- Na tej podstawie można zamontować stolik - w podstawie są otwory montażowe
- Na statywie znajduje gwint ślimakowy

Ten ciężki, stabilny statyw często jest używany do zastosowań całkowicie niezwiązanych z twardościomierzami czy mikroskopami, np. do mocowania na nim wiertarek, laserów zestawów do stabilnej makrofotografii.

Opis tej części do mikroskopu.

Zeiss Photomicroscope (tzw. Zeiss Phomi)
- Zeiss Ultraphot

Uchwyt ten pozwala na montowanie wymiennych stolików, czyli takich, które do statywu mikroskopu nie są przykręcane na śruby. Dodatkowo posiada on dwie śruby centrujące.

Uchwyt ten składa się z dwóch części:
- tzw. "supportu" stolika, który na szybkozłączkę zaciskową montuje się na szynie typu jaskółczy ogon
- i przykręconego do niego okrągłego mocowania stolika

Jeśli to okrągłe mocowanie wymiennego stolika zostanie odkręcone, to zamiast niego do "supportu" można przykręcić takie stoliki, które nie są wymienne tylko przykręcane na 4 śruby.

W galerii zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami.
Na ostatnim zdjęciu strzałka wskazuje, gdzie w mikroskopie jest umieszczony ten element.

Dodatkowo w galerii wideo są dwa filmy: pierwszy pokazuje tę część z różnych kątów, w zbliżeniach oraz pokazuje motorykę ruchomych elementów, zaś drugi film pokazuje m.in. sposób demontażu tego elementu z korpusu mikroskopu - na przykładzie mikroskopu Zeiss Photomicroscope II.

Mikroskopy Zeiss Universal, Zeiss Ultraphot, najstarsze wersje modelu Zeiss Standard WL i pierwszy model mikroskopu Zeiss Photomicroscope posiadały ten element w kolorze czarnym.

Modele Zeiss Photomicroscope II, Zeiss Photomicroscope III oraz nowsze wersje modelu Zeiss Standard WL posiadały fabrycznie zamontowany ten element w kolorze szarym.

Kolor tego elementu nie ma wpływu na kompatybilność, czyli ten element dowolnego koloru pasuje do każdego z wyżej wymienionych modeli mikroskopów.

Ten element, który tutaj pokazuję ma kolor szary.
Jeśli szukasz wersji w kolorze czarnym - jest ona w tej bazie danych pod numerem 99607.

Opis tej części do mikroskopu.

Zeiss Phomi)
- Zeiss Standard WL 89
- Zeiss Universal
- Zeiss Ultraphot (mimo, że w tym modelu oryginalny uchwyt jest czarny)

Cały ten moduł składa się z następujących części:
- części z pokrętłem regulacji wysokości kondensora - montuje się ją na szynie typu jaskółczy ogon za pomocą szybkozłączki zaciskowej
- obejmy uchwytu kondensora z listwą zębatą, śrubą trzymającą kondensor i dwoma śrubami centrującymi
- odchylanego uchwytu na okrągły filtr o średnicy 32 mm
- odchylanej soczewki szerokiego pola, której używa się do równomiernego oświetlenia preparatu przy obserwacji obiektywami o słabym powiększeniu

W uchwycie tym montuje się kondensory z mocowaniem typu jaskółczy ogon - nie jest to uchwyt kondensorów o średnicy 37 mm lub 39,5 mm.

W galerii zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami.
Na ostatnim zdjęciu strzałka wskazuje, gdzie w mikroskopie jest umieszczony ten element.

Dodatkowo w galerii wideo są dwa filmy: pierwszy pokazuje tę część z różnych kątów, w zbliżeniach oraz pokazuje motorykę ruchomych elementów, zaś drugi film pokazuje m.in. sposób demontażu tego uchwytu kondensora z korpusu mikroskopu - na przykładzie mikroskopu Zeiss Photomicroscope II.

Mikroskopy Zeiss Universal, Zeiss Ultraphot, najstarsze wersje modelu Zeiss Standard WL i pierwszy model mikroskopu Zeiss Photomicroscope posiadały ten element w kolorze czarnym.

Modele Zeiss Photomicroscope II, Zeiss Photomicroscope III oraz nowsze wersje modelu Zeiss Standard WL posiadały fabrycznie zamontowany ten element w kolorze szarym.

Kolor tego elementu nie ma wpływu na kompatybilność, czyli ten element dowolnego koloru pasuje do każdego z wyżej wymienionych modeli mikroskopów.

Ten element, który tutaj pokazuję ma kolor szary.
Jeśli szukasz wersji w kolorze czarnym - jest ona w tej bazie danych pod numerem 99606.

Opis tej części do mikroskopu.

to jest podobny korpus, różniący się detalami.

Ten korpus mikroskopu Zeiss Phomi II zawiera:
- blok przesuwu makro-mikro (ruch zgrubny i precyzyjny) razem z pokrętłami
- podstawę (tzw. stopę lub bazę) z umieszczonym z tyłu portem oświetlacza, przysłoną polową (diafragmą irysową) i wbudowanymi filtrami
- ramię z uchwytem tubusu pośredniego (jaskółczy ogon z zaciskiem), puszką na film fotograficzny i wszystkimi gałkami i przełącznikami

Kiedy może się przydać taki cały korpus mikroskopu?
- jeśli sam kompletujesz (składasz) mikroskop i dopierasz każdy komponent, aby całość była dokładnie taka, jak chcesz
- jeśli masz starszy model (np. Zeiss Universal bez obsługi światła odbitego EPI) - to zamiana statywu zadziała jak jego unowocześnienie (upgrade), zaś resztę części przełożysz, bo są kompatybilne pomiędzy tymi modelami
- jeśli Twój mikroskop jest złej jakości lub uszkodzony - czyli wówczas taki korpus to po prostu wymiana uszkodzonego elementu

Opis tej części do mikroskopu.

uchwytem filtrów.

Mechanicznie ta soczewka w oprawie znajduje się w stopce mikroskopu, pod kondensorem. Od spodu (czyli wewnątrz podstawy mikroskopu) jest ona przykręcana na dwie śruby. W podstawie mikroskopu, bezpośrednio pod tym kolektorem znajduje się żarówka.

Element ten spełnia kilka funkcji:
- kolimuje wiązkę światła
- dzięki wbudowanej matówce (dyfuzor) ujednorodnia światło, żeby nie było przebarwień w miejscu żarnika
- jest to jednocześnie miejsce, gdzie wkłada się okrągłe filtry

Na ostatnim zdjęciu w galerii jest pokazany cały mikroskop Olympus CHK i za pomocą strzałki jest wskazane, o który element chodzi i gdzie on się znajduje. Dzięki temu nie dojdzie do pomyłki w identyfikacji elementu.

Opis tej części do mikroskopu.

mikroskopów Olympus CHK / CH / CH-2 były sprzedawane z kwadratowym stolikiem, który nie posiada zintegrowanego mechanizmu krzyżowego do precyzyjnego poruszania preparatem. Taki mechanizm jest osobnym (i opcjonalnym), mocowanym z boku stolika elementem i to właśnie ten dodatek tutaj pokazuję i oferuję.

Podstawowe informacje:
Przedmiot: nasadka krzyżowa do stolika mikroskopowego
Producent: Olympus
Opisowa nazwa używana przez producenta: Fixed type mechanical stage with right downward coaxial knob for plane stage fixed
Do mikroskopu: Olympus CHK
Sposób mocowania: mocowany z boku stolika za pomocą dwóch śrub
Wymagana grubość stolika: od 10 mm do 12 mm

Ważna informacja dotycząca kompatybilności:
Oryginalnie taka nasadka była stosowana w mikroskopie Olympus CHK. Osobiście montowałem ją również do modeli Olympus CH oraz Olympus CH-2 i jest ona z nimi zgodna.

Mikroskopy CH i CH-2 - jeśli były sprzedawane z mechanicznym stolikiem XY - to była to nasadka krzyżowa model Olympus CH-MVR, ale ta od CHK też pasuje.

Dodatkowo - ten mechanizm XY pasuje do innych mikroskopów, jeśli grubość stolika jest w zakresie 10-12 mm. Osobiście sprawdziłem na stolikach w mikroskopach:
- Carl Zeiss Jena Eduval
- Carl Zeiss Jena Laboval-2
- Motic SFC100

Na ostatnich zdjęciach w galerii widać zdjęcia mikroskopu Olympus CHK. Za pomocą strzałki wskazane jest o który element chodzi i gdzie on w mikroskopie się znajduje. Natomiast na ostatnim zdjęciu widać mikroskop Olympus CH-2 z zamontowaną tą nasadką krzyżową.

Dodatkowo na filmie dostępnym w galerii wideo można zobaczyć tej stolik z różnych ujęć i motorykę elementów ruchomych.

Przy powiększeniach powyżej 400x ręczne manipulowanie szkiełkiem z preparatem staje się bardzo trudne. I właśnie w takim celu stosuje się nasadki krzyżowe, aby np. przy powiększeniach 600x czy 1000x z immersją olejową bardzo precyzyjnie poruszać preparatem.

Opis tej części do mikroskopu.

Jest to element serwisowy do naprawy stolika, w którym właśnie ten element uległ uszkodzeniu. Nie jest to kompletny stolik mikroskopowy.

Takie obrotowe stoliki były stosowane w mikroskopach klasy L-Stativ, czyli m.in.:
- Carl Zeiss Jena Lg
- Carl Zeiss Jena Lumipan
- Carl Zeiss Jena Lu
- Carl Zeiss Jena Lr

Pamiętaj, że mikroskopy i części mikroskopowe produkowane przez radziecką firmę LOMO były często klonami produktów firmy Carl Zeiss Jena. By może więc ten element będzie pasował również do stolika mikroskopowego Lomo - ale zdecydowanie najpierw należy bardzo dokładnie porównać wymiary tej części.

Firma Carl Zeiss Jena produkowała takie stoliki od lat '30 XX wieku do mniej więcej końcówki lat '60. W tym okresie wielokrotnie zmieniane były drobne elementy konstrukcji, więc bardzo ważne jest, żeby prawidłowo rozpoznać model stolika, z którego ten element został wymontowany.

- w galerii zdjęć przy każdym zdjęciu widoczna jest milimetrowa podziałka
- na ostatnich zdjęciach widać rozmontowany stolik mikroskopowy i strzałką jest wskazane, gdzie w stoliku znajduje się ten element
- natomiast ostatnie zdjęcia pokazują cały mikroskop Carl Zeiss Jena Lg z zamontowanym tym stolikiem

To wszystko pozwoli potwierdzić wizualnie, że jest to dokładnie ten element, którego szukasz.

Opis tej części do mikroskopu.

klasy L-Stativ.

Jest to element serwisowy do naprawy stolika, w którym właśnie ten element uległ uszkodzeniu. Nie jest to kompletny stolik mikroskopowy.

Takie obrotowe stoliki były stosowane w mikroskopach klasy L-Stativ, czyli m.in.:
- Carl Zeiss Jena Lg
- Carl Zeiss Jena Lumipan
- Carl Zeiss Jena Lu
- Carl Zeiss Jena Lr

Pamiętaj, że mikroskopy i części mikroskopowe produkowane przez radziecką firmę LOMO były często klonami produktów firmy Carl Zeiss Jena. By może więc ten element będzie pasował również do stolika mikroskopowego Lomo - ale zdecydowanie najpierw należy bardzo dokładnie porównać wymiary tej części.

Firma Carl Zeiss Jena produkowała takie stoliki od lat '30 XX wieku do mniej więcej końcówki lat '60. W tym okresie wielokrotnie zmieniane były drobne elementy konstrukcji, więc bardzo ważne jest, żeby prawidłowo rozpoznać model stolika, z którego ten element został wymontowany.

- w galerii zdjęć przy każdym zdjęciu widoczna jest milimetrowa podziałka
- na ostatnich zdjęciach widać rozmontowany stolik mikroskopowy i strzałką jest wskazane, gdzie w stoliku znajduje się ten element
- natomiast ostatnie zdjęcia pokazują cały mikroskop Carl Zeiss Jena Lg z zamontowanym tym stolikiem

To wszystko pozwoli potwierdzić wizualnie, że jest to dokładnie ten element, którego szukasz.

Opis tej części do mikroskopu.

L-Stativ.

Ta skala jest wygrawerowana na odpowiednio ukształtowanym kawałku mosiądzu a następnie posrebrzona. Po kilkudziesięciu latach używania ten element często się wyciera i przestaje być widoczny. Wówczas, aby odrestaurować taki stolik mikroskopowy może zachodzić konieczność wymiany tej skali.

Jest to element serwisowy do naprawy stolika, w którym właśnie ten element uległ uszkodzeniu. Nie jest to kompletny stolik mikroskopowy.

Takie obrotowe stoliki były stosowane w mikroskopach klasy L-Stativ, czyli m.in.:
- Carl Zeiss Jena Lg
- Carl Zeiss Jena Lumipan
- Carl Zeiss Jena Lu
- Carl Zeiss Jena Lr

Pamiętaj, że mikroskopy i części mikroskopowe produkowane przez radziecką firmę LOMO były często klonami produktów firmy Carl Zeiss Jena. By może więc ten element będzie pasował również do stolika mikroskopowego Lomo - ale zdecydowanie najpierw należy bardzo dokładnie porównać wymiary tej części.

Firma Carl Zeiss Jena produkowała takie stoliki od lat '30 XX wieku do mniej więcej końcówki lat '60. W tym okresie wielokrotnie zmieniane były drobne elementy konstrukcji, więc bardzo ważne jest, żeby prawidłowo rozpoznać model stolika, z którego ten element został wymontowany.

- w galerii zdjęć przy każdym zdjęciu widoczna jest milimetrowa podziałka
- na ostatnich zdjęciach widać rozmontowany stolik mikroskopowy i strzałką jest wskazane, gdzie w stoliku znajduje się ten element
- natomiast ostatnie zdjęcia pokazują cały mikroskop Carl Zeiss Jena Lg z zamontowanym tym stolikiem

To wszystko pozwoli potwierdzić wizualnie, że jest to dokładnie ten element, którego szukasz.

Opis tej części do mikroskopu.

Zeiss Jena z mikroskopów klasy L-Stativ.

Dodatkowo, element ten posiada wajchę do blokady położenia - po zmianie jej pozycji nie da się kręcić pokrętłem, czyli górna płaszczyzna stolika blokuje się w żądanej pozycji. Działanie tego mechanizmy można zobaczyć na filmie w galerii video.

Jest to element serwisowy do naprawy stolika, w którym właśnie ten element uległ uszkodzeniu. Nie jest to kompletny stolik mikroskopowy.

Takie obrotowe stoliki były stosowane w mikroskopach klasy L-Stativ, czyli m.in.:
- Carl Zeiss Jena Lg
- Carl Zeiss Jena Lumipan
- Carl Zeiss Jena Lu
- Carl Zeiss Jena Lr

Pamiętaj, że mikroskopy i części mikroskopowe produkowane przez radziecką firmę LOMO były często klonami produktów firmy Carl Zeiss Jena. By może więc ten element będzie pasował również do stolika mikroskopowego Lomo - ale zdecydowanie najpierw należy bardzo dokładnie porównać wymiary tej części.

Firma Carl Zeiss Jena produkowała takie stoliki od lat '30 XX wieku do mniej więcej końcówki lat '60. W tym okresie wielokrotnie zmieniane były drobne elementy konstrukcji, więc bardzo ważne jest, żeby prawidłowo rozpoznać model stolika, z którego ten element został wymontowany.

- w galerii zdjęć przy każdym zdjęciu widoczna jest milimetrowa podziałka
- na ostatnich zdjęciach widać rozmontowany stolik mikroskopowy i strzałką jest wskazane, gdzie w stoliku znajduje się ten element
- natomiast ostatnie zdjęcia pokazują cały mikroskop Carl Zeiss Jena Lg z zamontowanym tym stolikiem

To wszystko pozwoli potwierdzić wizualnie, że jest to dokładnie ten element, którego szukasz.

Opis tej części do mikroskopu.

Olympus CH, ale najprawdopodobniej pasuje ona do większości modeli serii CH, np.:
- Olympus CHK
- Olympus CK2
- Olympus CH
- Olympus CH-2

Opis tej części do mikroskopu.

Achromat
Apertura numeryczna N.A.: 0,24
Długość tubusu: 160 mm
Długość fokalna: 45 mm
Szkiełko nakrywkowe: nie jest wymagane, ale może być
Immersja: nie
Gwint: RMS
Info: Ph = kontrast fazowy Zernike (zielony pasek).

Pasuje do następujących kondensorów kontrastu fazowego:
- PZO K4Ph
- PZO K3Ph
- PZO K3Ph1
- PZO KS
- PZO KFF 2
- PZO KFL
- oraz nawet PZO K3PhZ

Tutaj https://www.facebook.com/photo/?fbid=1262188377207557&set=a.462747092529893 zobaczysz bardzo ciekawy test. Wynika z niego, że jeśli użyjesz tego obiektywu PZO z zielonym paskiem (czyli kontrast fazowy Zernike) z kondensorami polaryzującymi światło (czyli PZO KS lub PZO K3PhZ) - uzyskasz ciekawy efekt niebieskiego tła.

Ten obiektyw może być używany z dowolnym mikroskopem dowolnego producenta razem z pasującym kondensorem kontrastu fazowego. Oczywiście mikroskop musi obsługiwać obiektywy RMS, TL=160 mm, FL=45 mm.

Opis tej części do mikroskopu.

funkcje:
1. Mocuje go do uchwytu stolika - czyli pośrednio do statywu mikroskopu. Pierścień ten posiada rowek na śrubę sprężynową umieszczoną centralnie w tym uchwycie, oraz dwa wycięcia po bokach - dla śrub centrujących. Nie jest to jednak jaskółczy ogon - w mikroskopach Carl Zeiss Jena L-Stativ stolik mocuje się na szeroki pierścień.
2. Ponieważ jest to pierścień ślizgowy - to właśnie on umożliwia obracanie stolika dookoła, mimo, że nie jest to stolik polaryzacyjny

Jest to element serwisowy do naprawy stolika, w którym właśnie ten element uległ uszkodzeniu. Nie jest to kompletny stolik mikroskopowy.

Pierścień ten zawiera śrubę, która umożliwia zablokowanie pozycji, czyli dociśnięcie pierścienia, aby się nie obracał. Ta śruba bardzo często się całkiem wygina (np. podczas transportu) lub nawet łamie. Najczęściej do ułamania dochodzi, gdy całkowicie zaschnie smar ślizgowy i ktoś usiłuje kręcić stolikiem naciskając na tę śrubę.

Takie obrotowe stoliki były stosowane w mikroskopach klasy L-Stativ, czyli m.in.:
- Carl Zeiss Jena Lg
- Carl Zeiss Jena Lumipan
- Carl Zeiss Jena Lu
- Carl Zeiss Jena Lr

Pamiętaj, że mikroskopy i części mikroskopowe produkowane przez radziecką firmę LOMO były często klonami produktów firmy Carl Zeiss Jena. Być może więc ten element będzie pasował również do stolika mikroskopowego Lomo - ale zdecydowanie najpierw należy bardzo dokładnie porównać wymiary tej części.

Firma Carl Zeiss Jena produkowała takie stoliki od lat '30 XX wieku do mniej więcej końcówki lat '60. W tym okresie wielokrotnie zmieniane były drobne elementy konstrukcji, więc bardzo ważne jest, żeby prawidłowo rozpoznać model stolika, z którego ten element został wymontowany.

- w galerii zdjęć przy każdym zdjęciu widoczna jest milimetrowa podziałka
- na ostatnich zdjęciach widać rozmontowany stolik mikroskopowy i strzałką jest wskazane, gdzie w stoliku znajduje się ten element
- natomiast ostatnie zdjęcia pokazują cały mikroskop Carl Zeiss Jena Lg z zamontowanym tym stolikiem

To wszystko pozwoli potwierdzić wizualnie, że jest to dokładnie ten element, którego szukasz.

Opis tej części do mikroskopu.

nazwą Leica Ultracut E. Mikrotomy Reichert-Jung były również sprzedawane przez firmę American Optical (AO / AO-Spencer) - ale to wciąż to samo urządzenie.

Na tej stronie pokazana jest jednostka centralna mikrotomu - jest ona obecnie jeszcze kompletna i nierozebrana na części. Docelowo mikrotom ten będzie służył jako dawca części do napraw innych mikrotomów.

Skontaktuj się z nami jeśli poszukujesz jakiegokolwiek elementu do naprawy mikrotomu Reichert-Jung Ultracut E / Leica Ultracut E. Nawet jeśli obecnie nie widać tej części na zdjęciach i nie jest ona dodana do bazy danych jako osobny produkt to znajduje się ona wewnątrz całego urządzenia i jest dostępna. Są to na przykład następujące elementy:
- gałki, pokrętła
- listwy zębatej, zębatki
- prowadnicy, łożyska, wałki
- części obudowy
- płytki elektroniki, kabelki
- czujniki, przełączniki
- innych, od całego górnego tubusu aż po najmniejszą śrubkę czy sprężynkę

Wymienione elementy są jedynie przykładami — dostępne mogą być również inne części znajdujące się w tym urządzeniu.

Na filmie, który zobaczysz w galerii wideo zobaczysz ruch każdego pokrętła, poruszanie górnym tubusem i uchwytem preparatu oraz ogólny stan urządzenia.

Opis tej części do mikroskopu.

osłania wbudowaną w podstawie mikroskopu elektrykę
- osłania umieszczoną w podstawie mikroskopu żarówkę
- działa jak radiator odprowadzający ciepło emitowane przez żarówkę

Na ostatnim zdjęciu w galerii jest pokazany cały mikroskop Olympus CHK i za pomocą strzałki jest wskazane, o który element chodzi i gdzie on się znajduje. Dzięki temu nie dojdzie do pomyłki w identyfikacji elementu.

W dużej części mikroskopów Olympus CHK dostępnych na rynku wtórnym brakuje tej osłony. Podczas wielu lat ich użytkowania, przy każdorazowej wymianie żarówki ta blaszka była odkręcana - i często już nie była przykręcana.

Właściciele mikroskopów radzą sobie z tym na różne sposoby - często używając grubej tekturki lub osłony z tworzywa sztucznego. Jednak jedynie blacha spełnia jednocześnie rolę radiatora.

Opis tej części do mikroskopu.

2
moduł ten spełnia rolę przysłony aperturowej. Przysłona polowa jest wbudowana w tor oświetlenia w podstawie mikroskopu.

Jednocześnie jest to miejsce (uchwyt) na umieszczenie okrągłych filtrów o średnicy 32 mm. Na dostępnym w galerii wideo filmie pokazany jest między innymi jak montować filtr w tym uchwycie.

Przesuwna przysłona irysowa zamontowana pod kondensorem mikroskopowym umożliwia ustawienie oświetlenia ukośnego (ang. oblique illumination) i uzyskanie plastycznego 3D obrazu zwiększającego kontrast obiektów bezbarwnych (np. pojedyncze niebarwione komórki), co daje efekt podobny do kontrastu interferencyjnego DIC.

W stosunku do tego elementu na rynku używa się różnych nazw, m.in.:
- przysłona irysowa z oświetleniem ukośnym
- przesuwa przysłona irysowa
- przysłona mimośrodowa
- przysłona irysowa z przesunięciem bocznym
- przysłona dekoncentryczna
- przysłona aperturowa przesuwna w bok
- przysłona ukośna
- moduł oświetlenia ukośnego
- diafragma do oświetlenia ukośnego
- kondensor do obserwacji podobnej do DIC
- układ Schieflicht
- przysłona do efektu pseudo-DIC

Uwaga - ta przysłona NIE PASUJE do mikroskopu Carl Zeiss Jena Lumipan - mimo, że na pierwszy rzut oka wygląda bardzo podobnie.

Ponieważ jest to element wyciągalny - w bardzo dużej części mikroskopów dostępnych na rynku wtórnym go brakuje. W trakcie dziesięcioleci, w których te mikroskopy były użytkowane bardzo często przysłona ta ulegała zgubieniu.

Dodatkowo bardzo często ulega on uszkodzeniu i wówczas zachodzi konieczność jego wymiany. Najczęstsze awarie to:
- podrapaniu lub stłuczeniu ulega szkiełko, które ochrania przysłonę
- listki przysłony często się wyginają lub łamią
- śruba służąca do decentrowania przysłony często łamie się lub wygina
- gubi się lub uszkadza sprężyna odpowiedzialna za powrót przysłony po jej zdecentrowaniu.
Wymiana uszkodzonego elementu na ten moduł przysłony, który tutaj pokazuję rozwiązuje te problemy.

Opis tej części do mikroskopu.

razem z pokrętłami
- mechanizm przesuwu zgrubnego (makro regulacja) z listwą zębatą i pokrętłami
- podstawę (tzw. stopę) z umieszczonym z tyłu portem oświetlacza i decentrowalną przysłoną polową (diafragmą irysową)
- ramię z uchwytem głowicy i jaskółczym ogonem do wsuwania wymiennego rewolweru obiektywowego
- jaskółczy ogon z listwą zębatą i pokrętłem poruszającym, moduł do zamocowania kondensora pankratycznego lub obejmy mocującej inny kondensor.

Kiedy może się przydać taki cały korpus mikroskopu?
- jeśli sam kompletujesz (składasz) mikroskop i dopierasz każdy komponent, aby całość była dokładnie taka, jak chcesz
- jeśli masz starszy model (np. Carl Zeiss Jena Lg) - to zamiana statywu zadziała jak jego unowocześnienie (upgrade), zaś resztę części przełożysz, bo są kompatybilne pomiędzy tymi modelami (oprócz kondensora)
- jeśli Twój mikroskop jest złej jakości lub uszkodzony - czyli wówczas taki korpus to po prostu wymiana uszkodzonego elementu
- jeśli potrzebujesz w swoim uszkodzonym mikroskopie wymienić pojedynczy element (np. blok ruchu precyzyjnego albo przysłonę irysowa), ale decydujesz się wymienić cały statyw

Skontaktuj się z nami jeśli poszukujesz jakiegokolwiek elementu do naprawy mikroskopu Carl Zeiss Jena Lumipan. Nawet jeśli obecnie nie widać tej części na zdjęciach i nie jest ona dodana do bazy danych jako osobny produkt to znajduje się ona wewnątrz całego mikroskopu i jest dostępna. Są to na przykład następujące elementy:
- gałki, pokrętła
- listwy zębatej, zębatki
- prowadnice, wałki
- części obudowy
- przysłona irysowa lub jej części
- elementy układu oświetlenia, lustro kątowe
- innych, od całego górnego tubusu aż po najmniejszą śrubkę czy sprężynkę

Wymienione elementy są jedynie przykładami — dostępne mogą być również inne części znajdujące się w tym statywie mikroskopu.

Opis tej części do mikroskopu.

dodatkowego, zewnętrznego oświetlacza. Oświetlacz ten umieszcza się z lewej strony mikroskopu a następnie wbudowany w tym uchwycie pryzmat lustrzany odbija wiązkę światła to rewolweru EPI.

Najczęściej do tego mocowania podłączane są źródła światła fluorescencyjnego, ale nie uchwyt ten jest uniwersalny. Nie zawiera on jakichkolwiek filtrów i można podłączyć do niego lampę LED, HBO, XBO, halogen lub nawet klasyczny oświetlacz ze starego typu lampą żarnikową.
Jeśli jest to oświetlacz o niedużej wadze (jeden z nowszych modeli) to może on być zamontowany bez żadnych dodatkowych podpórek. Jeśli jest to lampa z dużą, ciężką obudową - często stosuje się dodatkowe rusztowania utrzymujące ten ciężar (jest to opcjonalny element - nie ma go w komplecie).

Ten uchwyt w obecnym skompletowaniu pozwala na podłączenie oświetlaczy o średnicy złącza 48 mm. Można jednak tę końcówkę montażową odkręcić i wówczas uzyskujemy zwykłą rurę, do której można zaadoptować dowolny adapter / przejściówkę i używać dowolnego oświetlacza, jakiegokolwiek producenta.

Na ostatnim zdjęciu w galerii znajduje się mikroskop Zeiss Photomicroscope III z zamontowanym tym uchwytem oświetlacza. Za pomocą strzałki jest wskazane gdzie on się znajduje, czyli o który element dokładnie chodzi. Pozwala to na jego jednoznaczną identyfikację.

Dodatkowo w galerii wideo znajdują się dwa filmy. Pierwszy pokazuje ten element pod różnymi kątami i w zbliżeniu. Drugi film pokazuje instrukcję demontażu tego uchwytu oświetlacza EPI na przykładzie mikroskopu Zeiss Photomicroscope III (tzw. Zeiss Phomi III).

Opis tej części do mikroskopu.

mikroskopu stereoskopowego (czyli na rewolwerowym zmieniaczu powiększeń). Jest ona zamocowana za pomocą kilku kropelek kleju.

Jest to tabliczka, która spełnia dwie funkcje:
- znajduje się naprzeciw oczu użytkownika i natychmiastowo pozwala mu zorientować się, na jakim powiększeniu całkowitym pracuje
- zabezpiecza wnętrze rewolwerowego zmieniacza powiększeń przed dostaniem się zabrudzeń

Ważne: ta tabliczka nie pasuje do mikroskopów:
- Carl Zeiss Jena Technival-2, gdyż zmieniacz powiększeń w tym modelu posiada więcej powiększeń
- Carl Zeiss Jena Citoval / Citoval-2, gdyż te modele posiadają płynne powiększenie typu ZOOM.

Od momentu wyprodukowania mikroskopów serii Technival minęło kilkadziesiąt lat i tabliczki te często po prostu same odpadają. Dodatkowo tabliczki te zdejmuje się również podczas serwisu / naprawy tego modelu mikroskopu i to jest również jedna z okazji, kiedy one się gubią.

Użytkownicy radzą sobie z brakiem oryginalnej tabliczki na wiele sposobów:
- zalepiają "puste okienko" czymkolwiek
- drukują taką tabelę powiększeń na podstawie zdjęcia oryginału, nalepiają ją na tekturkę i takie zastępcze DIY też spełnia swoją funkcję
- lub drukują odpowiednik na drukarce 3D, niekiedy nawet z wklęsłymi napisami

Jednak jeśli ktoś chce mieć oryginał - jedyną możliwością jest znalezienie gdzieś oferty na taką tabliczkę, jaką tutaj pokazuję.

Opis tej części do mikroskopu.

kropelek kleju.

Tabliczka pasuje do wszystkich mikroskopów serii Biolar zbudowanych na bazie statywu PZO Biolar B:
- PZO Biolar B
- PZO Biolar DIC
- PZO Biolar FL
- PZO Biolar Pol
- i pozostałe
Wszystkie te tabliczki są identyczne i różnią się jedyne numerem seryjnym.

Ważne: ta tabliczka nie pasuje do mikroskopów obecnie (2026 r.) sprzedawanych jako Biolar C - są to zwykłe chińskie OEM z nalepką "Biolar".

Od momentu wyprodukowania mikroskopów serii PZO Biolar minęło kilkadziesiąt lat i tabliczki te często po prostu same odpadają.

Opis tej części do mikroskopu.

Zeiss Photomicroscope (tzw. Zeiss Phomi)
- Zeiss Ultraphot

Uchwyt ten pozwala na montowanie wymiennych stolików, czyli takich, które do statywu mikroskopu nie są przykręcane na śruby. Dodatkowo posiada on dwie śruby centrujące.

Uchwyt ten składa się z dwóch części:
- tzw. "supportu" stolika, który na szybkozłączkę zaciskową montuje się na szynie typu jaskółczy ogon
- i przykręconego do niego okrągłego mocowania stolika

Jeśli to okrągłe mocowanie wymiennego stolika zostanie odkręcone, to zamiast niego do "supportu" można przykręcić takie stoliki, które nie są wymienne tylko przykręcane na 4 śruby.

Mikroskopy Zeiss Universal, Zeiss Ultraphot, najstarsze wersje modelu Zeiss Standard WL i pierwszy model mikroskopu Zeiss Photomicroscope posiadały ten element w kolorze czarnym.

Modele Zeiss Photomicroscope II, Zeiss Photomicroscope III oraz nowsze wersje modelu Zeiss Standard WL posiadały fabrycznie zamontowany ten element w kolorze szarym.

Kolor tego elementu nie ma wpływu na kompatybilność, czyli ten element dowolnego koloru pasuje do każdego z wyżej wymienionych modeli mikroskopów.

Ten element, który tutaj pokazuję ma kolor czarny.
Jeśli szukasz wersji w kolorze szarym - jest ona w tej bazie danych pod numerem 99583.
Tam też zobaczysz wideo pokazujące sposób demontażu tego elementu, czyli jak go zdemontować ze statywu mikroskopu.

Opis tej części do mikroskopu.

Zeiss Phomi)
- Zeiss Standard WL 89
- Zeiss Universal
- Zeiss Ultraphot

Cały ten moduł składa się z następujących części:
- części z pokrętłem regulacji wysokości kondensora - montuje się ją na szynie typu jaskółczy ogon za pomocą szybkozłączki zaciskowej
- obejmy uchwytu kondensora z listwą zębatą, śrubą trzymającą kondensor i dwoma śrubami centrującymi
- odchylanego uchwytu na okrągły filtr o średnicy 32 mm
- odchylanej soczewki szerokiego pola, której używa się do równomiernego oświetlenia preparatu przy obserwacji obiektywami o słabym powiększeniu

W uchwycie tym montuje się kondensory z mocowaniem typu jaskółczy ogon - nie jest to uchwyt kondensorów o średnicy 37 mm lub 39,5 mm.

Mikroskopy Zeiss Universal, Zeiss Ultraphot, najstarsze wersje modelu Zeiss Standard WL i pierwszy model mikroskopu Zeiss Photomicroscope posiadały ten element w kolorze czarnym.

Modele Zeiss Photomicroscope II, Zeiss Photomicroscope III oraz nowsze wersje modelu Zeiss Standard WL posiadały fabrycznie zamontowany ten element w kolorze szarym.

Kolor tego elementu nie ma wpływu na kompatybilność, czyli ten element dowolnego koloru pasuje do każdego z wyżej wymienionych modeli mikroskopów.

Ten element, który tutaj prezentuję ma kolor czarny.
Jeśli szukasz wersji w kolorze szarym - jest ona w tej bazie danych pod numerem 99578.
Tam też zobaczysz wideo pokazujące sposób demontażu tego elementu, czyli jak go zdemontować ze statywu mikroskopu.

Opis tej części do mikroskopu.

2 mm

Ten okular teleskopowy może być używany:
- do ustawiania DIC
- do ustawiania kontrastu fazowego
- do obserwowania przysłony irysowej
- do obserwacji żarnika przy ustawianiu oświetlenia w standardzie Köhlera

Jest to jeden z tych elementów do mikroskopu, w stosunku do którego używa się bardzo różnych nazw, między innymi:
- teleskop fazowy
- teleskop do kontrastu fazowego
- teleskop do ustawiania kontrastu fazowego
- teleskop do centrowania kontrastu fazowego
- teleskop do regulacji kontrastu fazowego
- teleskop do centrowania pierścieni fazowych
- teleskop do ustawiania fazy
- teleskop do ustawiania DIC
- teleskop mikroskopowy do regulacji fazy
- teleskop mikroskopowy do centrowania kondensora
- teleskop do regulacji kondensora
- teleskop do ustawiania kondensora
- teleskop do ustawiania pierścieni fazowych
- teleskop obserwacji płaszczyzny apertury
- teleskop do obserwacji tylnej płaszczyzny ogniskowej
- mikroskop pomocniczy
- mikroskop pomocniczy do kontrastu fazowego
- mikroskop pomocniczy mikroskopowy
- mikroskop pomocniczy do ustawiania fazy
- mikroskop pomocniczy do regulacji kontrastu fazowego
- teleskop pomocniczy
- teleskop pomocniczy mikroskopowy
- okular fazowy
- okular do kontrastu fazowego
- okular do ustawiania kontrastu fazowego
- okular do regulacji kontrastu fazowego
- okular do ustawiania fazy
- okular do centrowania fazy
- okular do centrowania pierścieni fazowych
- okular do ustawiania DIC
- okular centrowania kondensora
- okular regulacyjny mikroskopowy
- okular kontrolny mikroskopowy
- okular ustawczy mikroskopowy
- okular do obserwacji płaszczyzny apertury

Opis tej części do mikroskopu.

znajduje się w stopce mikroskopu, pod kondensorem. Jest on przykręcany od góry na trzy śruby. W oprawie kolektora znajduje się jednocześnie miejsce będące uchwytem okrągłych filtrów o średnicy 32 mm.

Element ten spełnia kilka funkcji:
- kolimuje wiązkę światła
- jest to jednocześnie miejsce, gdzie wkłada się okrągłe filtry
- odbija poziomą wiązkę światła idącą z oświetlacza pionowo do góry
- uchylna (tzw. flip-out) soczewka szerokiego pola pozwala równomiernie oświetlić cały preparat podczas obserwacji obiektywem o niskim powiększeniu

Wymiana kolektora w mikroskopie Reichert Zetopan może być niezbędna między innymi w następujących przypadkach:
- jeśli w mikroskopie brakuje tego elementu, gdyż ktoś go wykręcił, np. w trakcie niedokończonego serwisu
- jeśli w kolektorze stłukła się górna szybka
- jeśli w kolektorze uszkodziła się mechanika poruszania soczewką szerokiego pola
- jeśli - co jest częste - lustro kątowe uległo uszkodzeniu, zbiło się lub utleniła się srebrna powierzchnia

Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Jest to element ze statywu mikroskopu. Statyw ten posiada numer katalogowy: 9 90 00 01

Na ostatnich zdjęciach w galerii jest pokazana podstawa mikroskopu Reichert Zetopan (w tym przypadku starszego, czarnego modelu) i za pomocą strzałki jest wskazane, o który element chodzi i gdzie on się znajduje. Kolektor ten jest pokazany zarówno z zewnątrz jak i gdzie jest umieszczony wewnątrz podstawy. Dzięki temu nie dojdzie do pomyłki w identyfikacji elementu.

Opis tej części do mikroskopu.

wykonać taką pokrywę ochronną podstawy mikroskopu Reichert Zetopan we własnym zakresie - oto jej wymiary:
Długość: 223 mm
Szerokość: 156 mm
Grubość blachy: 1,5 mm

W podstawie mikroskopu Reichert Austria Zetopan znajduje się tor optyczny wiązki świetlnej i niekiedy zachodzi konieczność konserwacji (zwłaszcza czyszczenia) tego elementu. Ponieważ mikroskopy Reichert Zetopan mają po 50-60 lat to obecnie można spotkać egzemplarze bez tej pokrywy, gdyż w ciągu lat gubiła się.

Bez tej zaślepki ochronnej do toru optycznego, do lustra kątowego czy to światła przechodzącego czy też światła odbitego dostają się zanieczyszczenia co może powodować pogorszenie się jakości obrazu.

Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Jest to element ze statywu mikroskopu. Statyw ten posiada numer katalogowy: 9 90 00 01

Opis tej części do mikroskopu.

jednocześnie rolę pochłaniania wibracji.

Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Jest to element ze statywu mikroskopu. Statyw ten posiada numer katalogowy: 9 90 00 01

Opis tej części do mikroskopu.

podłączenie każdego oświetlacza i splitera oświetlaczy przeznaczonego dla mikroskopu Reichert Zetopan:
- starego typu oświetlacza z dużą lampą żarnikową
- oświetlacza halogenowego model Lux-US
- zbiorczego adapteru (splitera lamp) służącego do podłączenia jednocześnie oświetlacza standardowego jak i fluorescencyjnego

Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Jest to element ze statywu mikroskopu. Statyw ten posiada numer katalogowy: 9 90 00 01

Na ostatnim zdjęciu w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.

Opis tej części do mikroskopu.

Chodzi o mocowanie głównego tubusu optycznego - z wyjściem toru fotograficznego z jednej i szyną do zamocowania rewolweru obiektywowego z drugiej strony.

Zaciskowa śruba mocująca w mikroskopie Reichert Austria Zetopan bardzo często ulega ułamaniu lub gubi się. Wówczas odpada też specjalnie wyprofilowany docisk - i potrzebny jest taki element serwisowy jak ten.

Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Jest to element ze statywu mikroskopu. Statyw ten posiada numer katalogowy: 9 90 00 01

Na ostatnich zdjęciach w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.

Opis tej części do mikroskopu.

te pełnią jedynie funkcję ozdobną.
Jednak model mikroskopu Reichert Zetopan był sprzedawany również w wersji z oświetleniem fluorescencyjnym. Duże rozmiary stosowanego oświetlacza (np. model Binolux 3), który podłączany był z tyłu mikroskopu wymuszał konieczność podwyższenia całego mikroskopu. Firma Reichert Austria do tego celu oferowała specjalną podstawę podwyższającą (w nomenklaturze producenta: "sub-base", numer katalogowy 9 18 87 01). To podwyższenie posiadało klipsy mocujące do podstawy mikroskopu - i te klipsy zaczepiane były właśnie na tych prezentowanych tutaj chromowanych listwach.

Te konkretne tu prezentowane listwy zostały zdemontowane z mikroskopu Reichert Zetopan. Według mojej najlepszej wiedzy pasują one również do modelu Reichert Neozet.

Mimo, iż w mikroskopie do podstawy przykręcone są dwie identyczne listwy - ja tutaj każdą listwę oferują osobno. Bardzo często wyłamuje się tylko jedna listwa - wówczas więc użytkownik potrzebuje tylko jedną. Zwróć uwagę, że na prezentowanych tu listwach powłoka chromowa jest miejscami niekompletna z powodu wieku tych elementów.

Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Jest to element ze statywu mikroskopu. Statyw ten posiada numer katalogowy: 9 90 00 01

Opis tej części do mikroskopu.

ciemnym polu, ale nadaje się również do pracy w jasnym polu światła przechodzącego.

Obiektywy Nikon TU Plan Fluor są często używane do makrofotografii oraz ultra-makrofotografii. W połączeniu z soczewką tubusową Nikon (Nikon tube lens) lub z obiektywem Rodenstock Apo-Gerogon 210 mm dają idealną jakość obrazu po podłączeniu do aparatu fotograficznego.

Podstawowe parametry obiektywu mikroskopowego Nikon CFI TU Plan Fluor 5x/0,15:
Producent: Nikon
Model w katalogu producenta: MUE42050
Opis na obiektywie: TU Plan Fluor 5x/0,15 A ∞/0 EPI D OFN25 WD18 MUE42050
Powiększenie: 5x
Apertura numeryczna N.A.: 0,15
Korekcja kolorów: Plan Fluor
Korekcja optyczna: nieskończoność
System nieskończoności: CFI 60
Pole widzenia OFN: OFN25
Odległość robocza WD: 18 mm
Szkiełko nakrywkowe: nie jest konieczne
Immersja: nie - to jest obiektyw suchy
Tryb pracy w świetle odbitym EPI: jasne pole (BF) lub ciemne pole (DF)
Gwint: M32
Możliwość pracy z mikroskopami z rewolwerem o gwincie M25: tak, poprzez adapter model MXA23017 lub po wymianie rewolweru na model L-NBD5 lub LV-NBD5

Obiektyw ten działa z mikroskopami przeznaczonymi do pracy ze światłem odbitym EPI, wyposażonymi w rewolwer z gwintem M32, np.:
- Nikon Eclipse L
- Nikon Eclipse LV
- pomiarowe mikroskopy Nikon MM-400 i MM-800

Obiektyw ten działa również z mikroskopami, w których można wymienić rewolwer z gwintem M25 na rewolwer z gwintem M32, czyli na rewolwer obiektywowy model Nikon L-NBD5 lub LV-NBD5. Są to np. następujące mikroskopy:
- Nikon Eclipse E600
- Nikon Eclipse E800
- Nikon Eclipse 50i / 55i
- Nikon Eclipse 80i / 90i
- Nikon Eclipse Ci
- Nikon Eclipse Ni
i do nich można również zamontować odpowiedni oświetlacz EPI, żeby w pełni wykorzystać możliwości obiektywu.

Do pozostałych modeli mikroskopów Nikon CFI60, np:
- Eclipse E200
- Eclipse E400
- Eclipse Si
- mikroskopy odwrócone serii Eclipse TI / TE / TS
można zastosować adapter MXA23017, który umożliwia używanie obiektywów z gwintem M32 w rewolwerze z gwintem M25 - i również można używać obiektywu, który tutaj prezentuję.

Opis tej części do mikroskopu.

Zeiss Standard WL
- Zeiss Universal
- Zeiss Photomicroscope I
- Zeiss Photomicroscope II
- Zeiss Photomicroscope III RS

Mechanicznie ta listwa zębata znajduje się na bloku ostrości (na bloku zębatek) a pod szyną z jaskółczym ogonem . To na tej szynie montuje się stolik i kondensor mikroskopowy.

Opis tej części do mikroskopu.

lustrzanki DSLR) lub kamery cyfrowej do mikroskopu operacyjnego Zeiss (Opton) OPMI.

Adapter fotograficzny F=340 pasuje do następujących mikroskopów operacyjnych:
- Zeiss OPMI 1 / Opton OPMI 1
- Zeiss OPMI 3 / Opton OPMI 3
- Zeiss OPMI 6 / Opton OPMI 6
- Zeiss OPMI Vario / Opton OPMI Vario
- Zeiss OPMI Pico / Opton OPMI Pico

Producent: Zeiss
Model: F=340
Numer katalogowy: 000000-1022-973
Nazwa w katalogu: Photoadapter f=340 T2
Gwint fotograficzny: T2, czyli M42x0,75 (średnica 42 mm, skok gwintu 0,75 mm)
Średnica tuby do montażu do mikroskopu: 34 mm
Wbudowana optyka: tak

Ten adapter jest NOWY (nawet jeśli gdzieś w stałych elementach opisu na stronie znajdzie się informacja, że jest używany).

Uwaga dotycząca nazwy producenta: Firma Carl Zeiss West Germany sprzedawała mikroskopy operacyjne OPMI (i dodatki do nich) pod nazwami:
- Zeiss OPMI
- Opton OPMI
Są to te same mikroskopy i te same elementy.
W przypadku nazwy "Opton" jest ona umieszczona na nalepce, zaś znajdujący się pod nią napis "Zeiss" jest często fabrycznie zmyty, starty lub zdrapany. Powodem celowego usuwania napisu "Zeiss" oraz stosowania nazwy "Opton" była umowa z działającą w byłym bloku wschodnim (komunistycznym) firmą Carl Zeiss Jena o unikaniu używania nazwy "Zeiss" na produktach eksportowych.

Opis tej części do mikroskopu.

ciemnym polu, ale nadaje się również do pracy w jasnym polu światła przechodzącego.

Obiektywy Nikon TU Plan Fluor są często używane do makrofotografii oraz ultra-makrofotografii. W połączeniu z soczewką tubusową Nikon (Nikon tube lens) lub z obiektywem Rodenstock Apo-Gerogon 210 mm dają idealną jakość obrazu po podłączeniu do aparatu fotograficznego.

Podstawowe parametry obiektywu mikroskopowego Nikon CFI TU Plan Fluor 20x/0,45:
Producent: Nikon
Model w katalogu producenta: MUE42200
Opis na obiektywie: TU Plan Fluor 20x/0,45 A ∞/0 EPI D OFN25 WD4,5 MUE42200
Powiększenie: 20x
Apertura numeryczna N.A.: 0,45
Korekcja kolorów: Plan Fluor
Korekcja optyczna: nieskończoność
System nieskończoności: CFI 60
Pole widzenia OFN: OFN25
Odległość robocza WD: 4,5 mm
Szkiełko nakrywkowe: nie jest konieczne
Immersja: nie - to jest obiektyw suchy
Tryb pracy w świetle odbitym EPI: jasne pole (BF) lub ciemne pole (DF)
Gwint: M32
Możliwość pracy z mikroskopami z rewolwerem o gwincie M25: tak, poprzez adapter model MXA23017 lub po wymianie rewolweru na model L-NBD5 lub LV-NBD5

Obiektyw ten działa z mikroskopami przeznaczonymi do pracy ze światłem odbitym EPI, wyposażonymi w rewolwer z gwintem M32, np.:
- Nikon Eclipse L
- Nikon Eclipse LV
- pomiarowe mikroskopy Nikon MM-400 i MM-800

Obiektyw ten działa również z mikroskopami, w których można wymienić rewolwer z gwintem M25 na rewolwer z gwintem M32, czyli na rewolwer obiektywowy model Nikon L-NBD5 lub LV-NBD5. Są to np. następujące mikroskopy:
- Nikon Eclipse E600
- Nikon Eclipse E800
- Nikon Eclipse 50i / 55i
- Nikon Eclipse 80i / 90i
- Nikon Eclipse Ci
- Nikon Eclipse Ni
i do nich można również zamontować odpowiedni oświetlacz EPI, żeby w pełni wykorzystać możliwości obiektywu.

Do pozostałych modeli mikroskopów Nikon CFI60, np:
- Eclipse E200
- Eclipse E400
- Eclipse Si
- mikroskopy odwrócone serii Eclipse TI / TE / TS
można zastosować adapter MXA23017, który umożliwia używanie obiektywów z gwintem M32 w rewolwerze z gwintem M25 - i również można używać obiektywu, który tutaj prezentuję.

Opis tej części do mikroskopu.

dodatkowego powiększenia, pełniejsze pokrycie matrycy i uniknięcie winietowania w aparacie fotograficznym (np. DSLR) lub na kamerze cyfrowej podłączonej poprzez adapter fotograficzny do mikroskopu operacyjnego Zeiss (Opton) OPMI.

Mechanicznie umieszcza się ten obiektyw pomiędzy adapterem a aparatem fotograficznym. Posiada on też miejsce na umieszczenie w torze optycznym dodatkowego filtru o średnicy 30 mm (np. polaryzator, filtr szary lub barwny).

Podstawowe parametry tego obiektywu dodatkowego:
Producent: Zeiss
Uwaga dotycząca marki Zeiss: na obiektywie jest umieszczone logo firmy "Opton" - jest to nazwa, pod którą Zeiss eksportował swoje produkty (patrz: wyjaśnienie na dole opisu tego produktu)
Oznaczenie: Opton 1,6x T* (West Germany)
Numer producenta: najprawdopodobniej 30 16 68 (inny zapis: 301668) - uwaga - brak potwierdzenia w dokumentacji producenta
Powiększenie: 1,6x
Powłoka antyrefleksyjna: tak - wielowarstwowa powłoka T* (czerwona gwiazdka), następczyni jednowarstwowej powłoki T. Redukuje odblaski i poprawia kontrast w torze fotograficznym
Złącze montażowe: jaskółczy ogon 48 mm (z jednej strony męski, z drugiej żeński)
Uchwyt filtra: tak, na okrągły filtr o średnicy 30 mm

Obiektyw ten pasuje do każdego adaptera fotograficznego w mikroskopach Zeiss OPMI / Opton OPMI, beam-splittera czy dodatkowego tubusu obserwacyjnego posiadającego złącze w formie jaskółczego ogona o średnicy 48 mm.

Ważne:
- to nie jest obiektyw do aparatu fotograficznego
- to nie jest obiektyw do mikroskopu Zeiss OPMI
- to nie jest soczewka Barlowa do obiektywu mikroskopu Zeiss OPMI
- to nie jest obiektyw nasadkowy - nie montuje się go na obiektyw główny mikroskopu Zeiss OPMI

Uwaga dotycząca nazwy producenta: Firma Carl Zeiss West Germany sprzedawała mikroskopy operacyjne OPMI (i dodatki do nich) pod nazwami:
- Zeiss OPMI
- Opton OPMI
Są to te same mikroskopy i te same elementy.
W przypadku nazwy "Opton" jest ona umieszczona na nalepce, zaś znajdujący się pod nią napis "Zeiss" jest często fabrycznie zmyty, starty lub zdrapany. Powodem celowego usuwania napisu "Zeiss" oraz stosowania nazwy "Opton" była umowa z działającą w byłym bloku wschodnim (komunistycznym) firmą Carl Zeiss Jena o unikaniu używania nazwy "Zeiss" na produktach eksportowych.

Opis tej części do mikroskopu.

Chodzi o mocowanie głównego tubusu optycznego - z wyjściem toru fotograficznego z jednej i szyną do zamocowania rewolweru obiektywowego z drugiej strony.

Na ostatnich zdjęciach w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.

Opis tej części do mikroskopu.

Jest to wyposażenie opcjonalne mikroskopów Carl Zeiss West Germany (oraz sprzedawanych pod marką Opton West Germany). Umożliwia ustawienie czasu ekspozycji, wartości ISO i podobnych parametrów.

Podstawowe parametry kontrolera Zeiss do mikrofotografii:
Model: Zeiss MC 63
Nazwa katalogowa: Steuerpult
Numer katalogowy: 47 74 25 - 9903 (inny zapis: 477425-9903)
Nazwa w katalogu angielskojęzycznym: Exposure control MA
Kolor obudowy: szary

Zeiss MC 63 to cała seria urządzeń różniących się wariantem, liczbą funkcji i przycisków, kolorem i numerem katalogowym. Zestawy do mikrofotografii zawierające ten kontroler były sprzedawane z wieloma modelami mikroskopów Zeiss. Nie istnieje stałe powiązanie konkretnego numeru katalogowego kontrolera MC 63 z konkretnym mikroskopem.

Proszę porównaj również do takiego samego urządzenia Zeiss MC 63 - ale z obudową w kolorze białym. Nosi ono numer katalogowy 45 60 45 i znajduje się w bazie danych pod numerem 99632

Opis tej części do mikroskopu.

Jest to wyposażenie opcjonalne mikroskopów Carl Zeiss West Germany (oraz sprzedawanych pod marką Opton West Germany). Umożliwia ustawienie czasu ekspozycji, wartości ISO i podobnych parametrów.

Podstawowe parametry kontrolera Zeiss do mikrofotografii:
Model: Zeiss MC 63
Nazwa katalogowa: Steuerpult
Numer katalogowy: 45 60 45 (inny zapis: 456045)
Nazwa w katalogu angielskojęzycznym: Exposure control MA
Kolor obudowy: biały

Zeiss MC 63 to cała seria urządzeń różniących się wariantem, liczbą funkcji i przycisków, kolorem i numerem katalogowym. Zestawy do mikrofotografii zawierające ten kontroler były sprzedawane z wieloma modelami mikroskopów Zeiss. Nie istnieje stałe powiązanie konkretnego numeru katalogowego kontrolera MC 63 z konkretnym mikroskopem.

Proszę porównaj również do takiego samego urządzenia Zeiss MC 63 - ale z obudową w kolorze szarym. Nosi ono numer katalogowy 47 74 25 - 9903 i znajduje się w bazie danych pod numerem 99631

Opis tej części do mikroskopu.

powiększenia, pełniejsze pokrycie matrycy i uniknięcie winietowania w aparacie fotograficznym (np. DSLR) lub na kamerze cyfrowej podłączonej poprzez adapter fotograficzny do mikroskopu operacyjnego Zeiss (Opton) OPMI.

Mechanicznie umieszcza się ten obiektyw pomiędzy adapterem a aparatem fotograficznym.

Podstawowe parametry tego obiektywu dodatkowego:
Producent: Zeiss
Oznaczenie: 2x (West Germany) 30 15 69
Numer producenta: 30 15 69
Powiększenie: 2x
Powłoka antyrefleksyjna: tak
Złącze montażowe: jaskółczy ogon 48 mm (z jednej strony męski, z drugiej żeński)

Obiektyw ten pasuje do każdego adaptera fotograficznego w mikroskopach Zeiss OPMI / Opton OPMI, beam-splittera czy dodatkowego tubusu obserwacyjnego posiadającego złącze w formie jaskółczego ogona o średnicy 48 mm.

Ważne:
- to nie jest obiektyw do aparatu fotograficznego
- to nie jest obiektyw do mikroskopu Zeiss OPMI
- to nie jest soczewka Barlowa do obiektywu mikroskopu Zeiss OPMI
- to nie jest obiektyw nasadkowy - nie montuje się go na obiektyw główny mikroskopu Zeiss OPMI

Opis tej części do mikroskopu.

ciemnym polu, ale nadaje się również do pracy w jasnym polu światła przechodzącego.

Obiektywy Nikon TU Plan Fluor są często używane do makrofotografii oraz ultra-makrofotografii. W połączeniu z soczewką tubusową Nikon (Nikon tube lens) lub z obiektywem Rodenstock Apo-Gerogon 210 mm dają idealną jakość obrazu po podłączeniu do aparatu fotograficznego.

Podstawowe parametry obiektywu mikroskopowego Nikon CFI TU Plan Fluor 50x/0,80:
Producent: Nikon
Model w katalogu producenta: MUE42500
Opis na obiektywie: TU Plan Fluor 50x/0,80 A ∞/0 EPI D OFN25 WD1,0 MUE42500
Powiększenie: 50x
Apertura numeryczna N.A.: 0,80
Korekcja kolorów: Plan Fluor
Korekcja optyczna: nieskończoność
System nieskończoności: CFI 60
Pole widzenia OFN: OFN25
Odległość robocza WD: 1,0 mm
Szkiełko nakrywkowe: nie jest konieczne
Immersja: nie - to jest obiektyw suchy
Tryb pracy w świetle odbitym EPI: jasne pole (BF) lub ciemne pole (DF)
Gwint: M32
Możliwość pracy z mikroskopami z rewolwerem o gwincie M25: tak, poprzez adapter model MXA23017 lub po wymianie rewolweru na model L-NBD5 lub LV-NBD5

Obiektyw ten działa z mikroskopami przeznaczonymi do pracy ze światłem odbitym EPI, wyposażonymi w rewolwer z gwintem M32, np.:
- Nikon Eclipse L
- Nikon Eclipse LV
- pomiarowe mikroskopy Nikon MM-400 i MM-800

Obiektyw ten działa również z mikroskopami, w których można wymienić rewolwer z gwintem M25 na rewolwer z gwintem M32, czyli na rewolwer obiektywowy model Nikon L-NBD5 lub LV-NBD5. Są to np. następujące mikroskopy:
- Nikon Eclipse E600
- Nikon Eclipse E800
- Nikon Eclipse 50i / 55i
- Nikon Eclipse 80i / 90i
- Nikon Eclipse Ci
- Nikon Eclipse Ni
i do nich można również zamontować odpowiedni oświetlacz EPI, żeby w pełni wykorzystać możliwości obiektywu.

Do pozostałych modeli mikroskopów Nikon CFI60, np:
- Eclipse E200
- Eclipse E400
- Eclipse Si
- mikroskopy odwrócone serii Eclipse TI / TE / TS
można zastosować adapter MXA23017, który umożliwia używanie obiektywów z gwintem M32 w rewolwerze z gwintem M25 - i również można używać obiektywu, który tutaj prezentuję.

Opis tej części do mikroskopu.

Zeiss
Nazwa modelu: NAG 2...12V 100W
Numer katalogowy: 39 25 85
Wejście: 100-110-120-127-220-240V
Wyjście: 12V
Moc wyjściowa: 100W
Wtyczka zasilania: osobny kabel typu komputerowego
Potencjometr: tak, jest płynna regulacja

Przeznaczony dla dowolnych oświetlaczy mikroskopowych ze źródłem światła (żarówką) o maksymalnej mocy 100W i zasilanym napięciem 12V. Najczęściej używany jest do zewnętrznych oświetlaczy halogenowych typu HAL 100 (tzw. Lampenhaus-y), np. w oświetlaczach światła odbitego EPI.

Zasilacz ten można używać z oświetlaczami i mikroskopami dowolnego producenta. Oto kilka przykładów sprawdzonych w działaniu:
- pasuje do mikroskopu PZO Biolar DIC z oświetlaczem halogenowym PZO OH-1 i zastępuje zasilacz PZO ZM-100 lub PZO ZH-100
- gdy w mikroskopie Olympus BH-2 BHS uszkodzeniu ulegnie wewnętrzny zasilacz w podstawie - można oryginalny oświetlacz halogenowy w tym mikroskopie zasilać za pomocą właśnie tego zewnętrznego zasilacza Zeiss.
- zasilacz ten pasuje do zewnętrznego, dużego oświetlacza halogenowego do oświetlenia światła odbitego EPI w mikroskopie Carl Zeiss Jena Amplival Pol oraz Vertival
- pasuje również do mikroskopu Reichert Zetopan z oświetlaczem halogenowym LUX-US 12V 100W

Uwaga - różni producenci i różne oświetlacze mogą mieć różne rozstawy bolców we wtyczce 12V. Być może, żeby podłączyć je do tego zasilacza Zeiss zajdzie konieczność aby przerobić wtyczkę.

Opis tej części do mikroskopu.

zasilacza:
Producent: Carl Zeiss
Nazwa modelu: NAG 6V 20W stab.
Numer katalogowy: 45 84 15 - 9901
Wejście: 100-120-230-240V
Wyjście: 6V
Moc wyjściowa: są dwa wyjścia. Można używać 2 x 10W lub 1 x 20W
Wtyczka zasilania: osobny kabel typu komputerowego
Potencjometr: tak, jest płynna regulacja

Ten zasilacz o maksymalnej mocy wyjściowej 20W posiada dwa wyjścia, czyli można używać jednocześnie podłączonych dwóch oświetlaczy o mocy 10W każdy.

Jest to jednak uniwersalny zasilacz i można go stosować do zasilania dowolnych oświetlaczy mikroskopowych ze źródłem światła (żarówką) o maksymalnej mocy 20W i zasilanym napięciem 6V. Ponieważ w większości modeli Zeiss używa się żarówek 6V 15W - to ten zasilacz pasuje do każdego z mikroskopów z takim oświetleniem.

Najczęściej zasilacz ten używany do mikroskopów, które używają żarówki halogenowej 6V 10W i wówczas pod jeden zasilacz podłączone są jednocześnie oświetlacz światła przechodzącego i światła odbitego EPI. Są to na przykład:
- mikroskopy stereoskopowe Zeiss D / DR / DRC / SV (Stemi)
- mikroskop biologiczny Zeiss KF-2
- mikroskop odwrócony Zeiss ID2

Do mikroskopów stereoskopowych Zeiss D / DR / DRC produkowano specjalne oświetlacze współpracujące z tym zasilaczem:
- podstawa światła przechodzącego "Zusatz für Durchlicht" z halogenem 10W
- dodatkowe oświetlacze "Leuchte 10" / "Leuchte 10 S" z halogenem 10W
- oświetlacz pionowy "Epileuchte" z żarówką żarnikową 15W

Oświetlacze "Leuchte 10S" na giętkim ramieniu i właśnie z tym prezentowanym tutaj zasilaczem często podłącza się do mikroskopu biologicznego Zeiss KF-2 jako źródło bocznego światła odbitego.

Oto przykładowe mikroskopy, których oświetlacze 6V 15W współpracują z tym zasilaczem:
- Zeiss Standard 16 / WL / GFL
- Zeiss Universal / Photomicroscope
- PZO Biolar
- PZO MST-130 / 131
- Carl Zeiss Jena Ergaval / Amplival
- Carl Zeiss Jena SM-xx
- ten zasilacz może z zewnątrz zasilać oświetlacz halogenowy w mikroskopach Carl Zeiss Jena Jenamed, jeśli zasilacz wbudowany w tym mikroskopie ulegnie uszkodzeniu (Jenamed używa halogenu 6V 20W)

Uwaga - różni producenci i różne oświetlacze mogą mieć różne rozstawy bolców we wtyczce 6V. Być może, żeby podłączyć je do tego zasilacza Zeiss zajdzie konieczność aby przerobić wtyczkę.

Opis tej części do mikroskopu.

ciemnym polu, ale nadaje się również do pracy w jasnym polu światła przechodzącego.

Obiektywy Nikon TU Plan Fluor są często używane do makrofotografii oraz ultra-makrofotografii. W połączeniu z soczewką tubusową Nikon (Nikon tube lens) lub z obiektywem Rodenstock Apo-Gerogon 210 mm dają idealną jakość obrazu po podłączeniu do aparatu fotograficznego.

Podstawowe parametry obiektywu mikroskopowego Nikon CFI TU Plan Fluor 100x/0,90:
Producent: Nikon
Model w katalogu producenta: MUE42900
Opis na obiektywie: TU Plan Fluor 100x/0,90 A ∞/0 EPI D OFN25 WD1,0 MUE42900
Powiększenie: 100x
Apertura numeryczna N.A.: 0,90
Korekcja kolorów: Plan Fluor
Korekcja optyczna: nieskończoność
System nieskończoności: CFI 60
Pole widzenia OFN: OFN25
Odległość robocza WD: 1,0 mm
Szkiełko nakrywkowe: nie jest konieczne
Immersja: nie - to jest obiektyw suchy
Tryb pracy w świetle odbitym EPI: jasne pole (BF) lub ciemne pole (DF)
Gwint: M32
Możliwość pracy z mikroskopami z rewolwerem o gwincie M25: tak, poprzez adapter model MXA23017 lub po wymianie rewolweru na model L-NBD5 lub LV-NBD5

Obiektyw ten działa z mikroskopami przeznaczonymi do pracy ze światłem odbitym EPI, wyposażonymi w rewolwer z gwintem M32, np.:
- Nikon Eclipse L
- Nikon Eclipse LV
- pomiarowe mikroskopy Nikon MM-400 i MM-800

Obiektyw ten działa również z mikroskopami, w których można wymienić rewolwer z gwintem M25 na rewolwer z gwintem M32, czyli na rewolwer obiektywowy model Nikon L-NBD5 lub LV-NBD5. Są to np. następujące mikroskopy:
- Nikon Eclipse E600
- Nikon Eclipse E800
- Nikon Eclipse 50i / 55i
- Nikon Eclipse 80i / 90i
- Nikon Eclipse Ci
- Nikon Eclipse Ni
i do nich można również zamontować odpowiedni oświetlacz EPI, żeby w pełni wykorzystać możliwości obiektywu.

Do pozostałych modeli mikroskopów Nikon CFI60, np:
- Eclipse E200
- Eclipse E400
- Eclipse Si
- mikroskopy odwrócone serii Eclipse TI / TE / TS
można zastosować adapter MXA23017, który umożliwia używanie obiektywów z gwintem M32 w rewolwerze z gwintem M25 - i również można używać obiektywu, który tutaj prezentuję.

Opis tej części do mikroskopu.

montażową 37 mm
- obiektyw fazowy Ph 10/0,25 160/0,17
- obiektyw fazowy Ph 20/0,40 160/0,17
- obiektyw fazowy Ph 40/0,65 160/0,17
- olejowy obiektyw fazowy Oil Ph 100/1,25 160/0,17
- mikroskop pomocniczy (okular o średnicy 23,2 mm)

Parametry obiektywów znajdujących się w zestawie:
korekcja: achromatyczna
długość tubusu TL: 160 mm
długość fokalna FL: 45 mm
gwint: RMS (20,3 mm)

Zestaw ten oryginalnie jest dołączany do mikroskopów AmScope serii "490" (mikroskop trinokular T490 oraz mikroskop binokularny B490). Jednak, ponieważ kondensor ma standardową średnicę montażową 37 mm a obiektywy standardowy gwint RMS i TL=160 mm. Oznacza to, że zestaw ten może być używany na dziesiątkach modeli mikroskopów innych producentów - jeśli są one zbudowane w tych standardach.

Opis tej części do mikroskopu.

W mikroskopach Carl Zeiss serii Standard (oprócz szkolnego modelu Standard Junior) kondensor mikroskopowy nie jest montowany w okrągłej obejmie. Posiada on pierścieniowy jaskółczy ogon, który wsuwa się w szynowe mocowanie kondensora.

Takie złącze montażowe używane jest m.in. w następujących modelach mikroskopów:
- Zeiss Standard 14 / 16 / 18 / GFL
- Zeiss Standard WL / WL 89
- Zeiss Standard 20 / 25 / 25 ICS
- Zeiss Universal
- Zeiss Photomicroscope I / II / III RS
- Zeiss Ultraphot

Pierścień ten posiada średnicę 41,3 mm oraz trzy otwory na śruby - służą one do przykręcenia pierścienia do kondensora. W pierścieniu jest również umieszczone stożkowe wycięcie, które pasuje do bolca blokującego pozycję kondensora. Bolec ten umieszczony jest w uchwycie kondensora.

Taki pierścień przykręcony do kondensora innego producenta pozwala na używanie np. kondensora DIC PZO KPI-2 i dziesiątek innych kondensorów na mikroskopach klasy Zeiss Standard.

Uwaga dotycząca średnicy montażowej: na przestrzeni blisko 50 lat trwania produkcji mikroskopów tej serii średnica jaskółczego ogona zawsze wynosiła około 42 mm - ale nie była idealnie stała. W zależności od roku produkcji, materiału (tworzywo sztuczne, aluminium, mosiądz) i rodzaju kondensora (klasyczny Abbe lub tarczowy kondensor kontrastu fazowego) - średnica ta może wynosić od lekko powyżej 41 mm do prawie 43 mm. Tak duża tolerancja jest spowodowana budową uchwytu kondensora. Uchwyt ten posiada sprężyny odbijające, bolec blokujący pozycję i śruby dociskające / centrujące. Dzięki temu prawie zawsze można stabilnie zamontować kondensory o pierścieniu mocującym o średnicy od 41 do 43 mm.

Opis tej części do mikroskopu.

Przekazuje on wiązkę światła z oświetlacza, ujednolica (rozmywa obraz żarnika za pomocą dyfuzora) a następnie odpowiednio ją skupia za pomocą soczewki kolimującej. Tak przygotowana wiązka światła trafia następnie na lustro kątowe (jest to osobny element).

Jest to część toru optycznego światła przechodzącego. Dyfuzor (matówka) oraz soczewka kolimująca wiązkę światła umieszczone są w metalowej obudowie służącej za radiator odprowadzający temperaturę żarówki halogenowej. Całość stanowi obudowę oświetlacza.

Ten konkretny kolektor z matówką został wymontowany z mikroskopu Carl Zeiss Photomicroscope (inne nazwy: Zeiss PM / Zeiss Phomi).
Pasuje on do poniższych mikroskopów (nie jest to pełna lista):
- Zeiss Photomicroscope (Zeiss PM / Phomi)
- Zeiss Photomicroscope II (Zeiss PM2 / Phomi II)
- Zeiss Photomicroscope III RS (Zeiss PM3 RS / Phomi III)
- Zeiss Universal
- Zeiss Ultraphot
- zapewne również do mikroskopów Zeiss Standard 16 / 18 / WL / WL 89 / GFL

BARDZO WAŻNE: to jest element dla oświetlacza żarowego 6V 15W. Mikroskopy Zeiss mogą posiadać oświetlenie żarówkowe 6V 15W (rurkowy oświetlacz wsuwany w podstawę mikroskopu) lub oświetlenie halogenowe w postaci Lampenhaus-u umieszczonego na zewnątrz mikroskopu, mocowanego od tyłu do podstawy mikroskopu. Wersje mikroskopów z oświetlaczami halogenowymi posiadają inny uchwyt oświetlacza niż ten tutaj prezentowany.

Inne używane nazwy w stosunku do tego elementu:
- oprawa oświetlacza z filtrem matowym
- rura oświetlacza
- trzymak oświetlacza z matówką
- niekiedy używa się obcojęzycznego "Lampenhaus", choć nie jest to precyzyjna nazwa dla tego elementu

Na ostatnich zdjęciach w galerii są zdjęcia podstawy mikroskopu Zeiss Photomicroscope III RS i za pomocą strzałek pokazane jest dokładnie o który element chodzi i gdzie on w podstawie mikroskopu się znajduje. Dzięki temu można jednoznacznie zidentyfikować ten element.

Opis tej części do mikroskopu.

(zarówno kontrastu fazowego jak i ciemnego pola) do kondensorów kontrastu fazowego pozwalają na indywidualne konfigurowanie kondensora. Dzięki temu może on obsługiwać dokładnie te techniki obserwacji i dokładnie takie obiektywy jakie chcemy.

Podstawowe parametry tej przysłony fazowej:
Producent: Carl Zeiss (Oberkochen, West Germany)
Oznaczenie na kondensorze: "2"
Do obiektywów: opisanych jako "Ph2", czyli o powiększeniach od 16x do 40x
Materiał: szkło w metalowym obramowaniu z kołnierzem
Średnica zewnętrzna pierścienia mocującego: 22 mm
Średnica krążka: 16 mm
Wysokość pierścienia mocującego: 3,5 mm

Ważne: ten element (krążek / przysłona kontrastu fazowego) nie jest elementem do konkretnego modelu mikroskopu. Jest to element do rozbudowy lub naprawy mikroskopowego kondensora kontrastu fazowego. Nie jest to element do rozbudowy / naprawy konkretnego modelu kondensora. Wiele modeli kondensorów firmy Carl Zeiss posiada pasujący otwór, do którego można włożyć ten krążek fazowy.

Ten konkretny krążek kontrastu fazowego został wymontowany z kondensora kontrastu fazowego do fluorescencji - starszej wersji kondensora Zeiss P/N 46 52 78. Zanim zdecydujesz się na umieszczenie go w swoim kondensorze dokładnie zapoznaj się z kształtem jego obudowy i rozmiarami pierścienia mocującego.

Na ostatnim zdjęciu w galerii widoczna jest tarcza z kondensora kontrastu fazowego Zeiss i za pomocą strzałki wskazany jest ten - prezentowany tutaj - krążek fazowy, już zamontowany.

Opis tej części do mikroskopu.

mikroskopu Zeiss Standard GFL, ale pasuje ona również do uchwytów kondensora stosowanych między innymi w następujących mikroskopach:
- Zeiss Standard 14 / 16 / 18
- Zeiss Standard WL / WL 89
- Zeiss Universal
- Zeiss Photomicroscope (Zeiss PM / Phomi - wszystkie modele)
- Zeiss Ultraphot

W tych modelach mikroskopów kondensor posiada pierścień montażowy w formie jaskółczego ogona. Ten jaskółczy ogon posiada nacięcie, w które wchodzi właśnie tutaj prezentowana śruba sprężynowa. Jak wygląda taki pierścień montażowy i jak wygląda to wcięcie, możesz zobaczyć w galerii zdjęć przedmiotu numer 99625 w tej bazie danych.

Opis tej części do mikroskopu.

Standard GFL, ale pasuje on również do uchwytów kondensora stosowanych między innymi w następujących mikroskopach:
- Zeiss Standard 14
- Zeiss Standard 16
- Zeiss Standard 18
- Zeiss Standard WL / WL 89

To mocowanie posiada miejsce na włożenie filtrów o średnicy 32 mm.

To nie jest tylko element serwisowy, stosowany gdy poprzedni uchwyt filtrów uległ uszkodzeniu (na przykład ułamała się blaszka / zapadka blokująca ruch uchwytu). Wielu posiadaczy mikroskopów serii Carl Zeiss Standard przerabia swoje mikroskopy dokręcając do mocowania kondensora kolejny (czyli dodatkowy) uchwyt na filtry. W celu takiej przeróbki DIY właśnie jest potrzebny ten element, który tutaj prezentuję.

To mocowanie filtrów można przykręcić również do uchwytu kondensora mikroskopów:
- Zeiss Universal
- Zeiss Photomicroscope
- Zeiss Ultraphot
aczkolwiek oryginalnie w tych mikroskopach stosowany jest inny model uchwytu filtrów.

Na ostatnich zdjęciach w galerii widać przykłady użycia - ten uchwyt na filtry z zamontowanym filtrem niebieskim oraz z włożonym krążkiem DIY z drukarki 3D.

Opis tej części do mikroskopu.

Podstawowe parametry tego czystego krążka:
Producent: Carl Zeiss (Oberkochen, West Germany)
Materiał: szkło w metalowym obramowaniu z kołnierzem
Średnica zewnętrzna pierścienia mocującego: 22 mm
Średnica czystego krążka: 16 mm
Wysokość pierścienia mocującego: 3,5 mm

Oto przykładowa lista zastosowań dla takiego czystego krążka. Można na nim nadrukować lub nakleić między innymi:
- taki pierścień kontrastu fazowego lub ciemnego pola jaki już był w kondensorze, ale się uszkodził
- taki pierścień, którego w kondensorze brakuje
- kolorowe pierścienie Rheinberg
- przysłony światła ukośnego dające efekt DIC
- wzór kontrastu Hoffmanna
- pierścienie kontrastu fazowego dla obiektywu innego producenta, np. Carl Zeiss Jena PhV
- jakiś całkiem indywidualny eksperyment DIY

Ten konkretny krążek został wymontowany z kondensora kontrastu fazowego do fluorescencji - starszej wersji kondensora Zeiss P/N 46 52 78. Zanim zdecydujesz się na umieszczenie go w swoim kondensorze, dokładnie zapoznaj się z kształtem jego obudowy i rozmiarami pierścienia mocującego.

Wymienne przysłony (czy to kontrastu fazowego czy np. ciemnego pola) do kondensorów kontrastu fazowego pozwalają na indywidualne konfigurowanie kondensora. Dzięki temu może on obsługiwać dokładnie te techniki obserwacji i dokładnie takie obiektywy jakie chcemy.

Prezentowany tutaj czysty krążek nie jest elementem do konkretnego modelu mikroskopu. Jest to element do rozbudowy lub naprawy mikroskopowego kondensora kontrastu fazowego. Nie jest to element do rozbudowy / naprawy konkretnego modelu kondensora. Wiele modeli kondensorów firmy Carl Zeiss posiada pasujący otwór, do którego można włożyć ten czysty krążek i umieścić na nim własny wzór.

Na ostatnim zdjęciu w galerii widoczna jest tarcza z kondensora kontrastu fazowego Zeiss i za pomocą strzałki wskazany jest ten - prezentowany tutaj - krążek, już zamontowany.

Opis tej części do mikroskopu.

preparat podczas obserwacji obiektywem o niskim powiększeniu. W mikroskopach serii Carl Zeiss Standard jest ona zamontowana w odchylanym uchwycie umieszczonym w module uchwytu kondensora.

Ten konkretny uchwyt zawierający soczewkę szerokiego pola został wymontowany z mikroskopu Zeiss Standard GFL, ale pasuje on również do uchwytów kondensora stosowanych między innymi w następujących mikroskopach:
- Zeiss Standard 14
- Zeiss Standard 16
- Zeiss Standard 18
- Zeiss Standard WL / WL 89

Soczewkę tę można wyciągnąć z obudowy (widać to na załączonym wideo) i użyć do innych celów DIY. I to właśnie fakt, że można ją wyciągnąć (a niekiedy sama wylatuje) powoduje, że w wielu używanych mikroskopach jej brakuje - i właśnie aby rozwiązać ten problem jest potrzebny element, który tutaj prezentuję.

Opis tej części do mikroskopu.

mikroskopu). To źródło światła jest wspólne tak dla światła przechodzącego (DIA), jak i dla światła odbitego (EPI). W podstawie znajdują się dwa lustra odbijające światło, sterowane gałkami umieszczonymi na górze obudowy podstawy mikroskopu. Przełączniki te są opisane jako "EPI" oraz "MIX". Przełącznik "EPI" wprowadza w tor optyczny lustro, które odbija 100% światła na ścieżkę oświetlenia odbitego (pionowo do góry poprzez specjalną soczewkę umieszczoną w podstawie). To właśnie ten moduł - przełącznik z lustrem EPI i mechanizmem ruchu lustrem - tutaj prezentuję.

Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Jest to element z podstawy statywu mikroskopu. Statyw ten posiada numer katalogowy: 9 90 00 01

[BLOK]] typu !problems!
Część ta - lub jej poszczególne elementy - często ulega uszkodzeniom. Wymiana na prezentowaną tutaj część pozwala rozwiązać między innymi następujące problemy:
- jeśli na podstawie wykrzywiła się lub ułamała gałka "EPI" sterująca lustrem
- jeśli lustro odbijające światło pękło, ukruszyło się, jest podrapane na skutek nieprawidłowego czyszczenia lub powierzchnia odblaskowa uległa utlenieniu
- jeśli uszkodził się mechanizm ruchu: przekładnia, sprężynka lub trzpień

Na ostatnich zdjęciach w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.

Dodatkowo, galeria video zawiera dwa filmy. Na jednym widać sposób działania i mechanikę ruchu tego lustra gdy jest zamontowane w podstawie mikroskopu Reichert Zetopan. Drugi film pokazuje tę część już wymontowaną, jej zbliżenia z różnych stron i ruchome elementy.

Opis tej części do mikroskopu.

(oświetlacz podłączany z tyłu podstawy mikroskopu). To źródło światła jest wspólne tak dla światła przechodzącego (DIA), jak i dla światła odbitego (EPI). W podstawie znajdują się dwa lustra odbijające światło, sterowane gałkami umieszczonymi na górze obudowy podstawy mikroskopu. Przełączniki te są opisane jako "EPI" oraz "MIX". Przełącznik "MIX" wprowadza w tor optyczny płytkowy filtr półprzepuszczalny, który odbija 50% światła na ścieżkę oświetlenia odbitego (pionowo do góry poprzez specjalną soczewkę umieszczoną w podstawie), a 50% przepuszcza dalej dla oświetlenia przechodzącego. To właśnie ten moduł - przełącznik MIX z dzielnikiem wiązki i mechanizmem ruchu tym filtrem - tutaj prezentuję.

Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Jest to element z podstawy statywu mikroskopu. Statyw ten posiada numer katalogowy: 9 90 00 01

Część ta - lub jej poszczególne elementy - często ulega uszkodzeniom. Wymiana na prezentowaną tutaj część pozwala rozwiązać między innymi następujące problemy:
- jeśli na podstawie wykrzywiła się lub ułamała gałka "MIX" sterująca filtrem półprzepuszczalnym
- jeśli ten płytkowy rozdzielacz wiązki światła pękł, ukruszył się, jest podrapany na skutek nieprawidłowego czyszczenia lub powierzchnia odblaskowa uległa utlenieniu
- jeśli uszkodził się mechanizm ruchu: przekładnia, sprężynka lub trzpień

Na ostatnich zdjęciach w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.

Dodatkowo, galeria video zawiera dwa filmy. Na jednym widać sposób działania i mechanikę ruchu tego podzielnika wiązki gdy jest on zamontowany w podstawie mikroskopu Reichert Zetopan. Drugi film pokazuje tę część już wymontowaną, jej zbliżenia z różnych stron i ruchome elementy.

Opis tej części do mikroskopu.

Posiada ona mechanizm umożliwiający wprowadzanie / wyprowadzanie tych filtrów w tor optyczny za pomocą przycisków sterujących. Ponieważ może być jednocześnie wprowadzony w tor optyczny więcej niż jeden filtr - mechanizm zawiera dodatkowy (siódmy) przycisk pozwalający na zbiorcze usunięcie wszystkich filtrów z toru optycznego. Z powodu obecności tego siódmego przycisku - niekiedy w opisach błędnie podaje się, że w podstawie mikroskopu znajduje się 7 filtrów.

W tej kasecie znajdują się następujące filtry:
- filtr NCB (niebieski filtr konwersji żółtego światła żarówkowego na naturalnie białe), Zeiss P/N 46 78 50 (żółty pasek na guziku wciskającym)
- filtr zielony VG 9, Zeiss P/N 46 78 05 (zielony pasek na guziku wciskającym)
- dwa filtry szare 0.5, ZEISS P/N 46 78 40 (jasno-szare paski na guziku wciskającym)
- filtr szary 0.12, Zeiss P/N 46 78 41 (szary pasek na guziku wciskającym)
- filtr szary 0.03, Zeiss P/N 46 78 42 (ciemno-szary pasek na guziku wciskającym)

Kombinacje filtrów szarych pozwalają dobrać transmisję od 1,5% do 100% w skokach.

Każdy z tych filtrów można wyciągnąć z uchwytu - i wówczas otrzymujemy okrągły filtr mikroskopowy o standardowej średnicy 32 mm, który można użyć w innych mikroskopach dowolnego producenta. Dodatkowo wówczas w tej kasecie filtrów można włożyć dowolny inny okrągły filtr o średnicy 32 mm, co pozwala na dowolną konfigurację zestawu filtrów w mikroskopie.

Ta kaseta filtrów z całym mechanizmem kontrolnym pasuje do każdej wersji mikroskopów Carl Zeiss Photomicroscope (inne nazwy tych mikroskopów to skrótowe Zeiss PM lub Zeiss Phomi) oraz Zeiss Universal. Jednak na rynku istnieją też - aczkolwiek nieczęsto spotykane - warianty modelu Zeiss Universal, które nie posiadają tego mechanizmu z filtrami w podstawie. Co ważne - mikroskop Carl Zeiss Ultraphot nie posiada tej części.

Na ostatnich zdjęciach w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.

Opis tej części do mikroskopu.

fluorescencyjno-polaryzacyjnym.

Wymienne przysłony (zarówno kontrastu fazowego jak i ciemnego pola) do kondensorów kontrastu fazowego pozwalają na indywidualne konfigurowanie kondensora. Dzięki temu może on obsługiwać dokładnie te techniki obserwacji i dokładnie takie obiektywy jakie chcemy.

Ważne: montując tę tutaj prezentowaną przysłonę polaryzacyjną można rozbudować kondensor o tę unikalną funkcję, który obecnie posiada klasyczne przysłony kontrastu fazowego. Poniżej znajduje się dokładny opis jakie możliwości oferuje ta technika.

Podstawowe parametry tej przysłony fazowej:
Producent: Carl Zeiss (Oberkochen, West Germany)
Oznaczenie na kondensorze: "2". W kondensorze Zeiss P/N 46 52 78 pozycja ta jest oznaczona kolorem niebieskim
Do obiektywów: aby uzyskać technikę pracy w trybie kontrastu fazowego należy używać obiektywów mikroskopowych opisanych jako "Ph2", czyli o powiększeniach od 16x do 40x
Materiał podłoża: szkło w metalowym obramowaniu z kołnierzem
Materiał pierścienia: folia polaryzacyjna
Średnica zewnętrzna pierścienia mocującego: 22 mm
Średnica krążka szklanego: 16 mm
Wysokość pierścienia mocującego: 3,5 mm

Ważne: ten element (krążek / przysłona kontrastu fazowego) nie jest elementem do konkretnego modelu mikroskopu. Jest to element do rozbudowy lub naprawy mikroskopowego kondensora kontrastu fazowego. Nie jest to element do rozbudowy / naprawy konkretnego modelu kondensora. Wiele modeli kondensorów firmy Carl Zeiss posiada pasujący otwór, do którego można włożyć ten krążek fazowy.

Ten konkretny krążek kontrastu fazowego został wymontowany z kondensora kontrastu fazowego do fluorescencji - starszej wersji kondensora Zeiss P/N 46 52 78. Zanim zdecydujesz się na umieszczenie go w swoim kondensorze dokładnie zapoznaj się z kształtem jego obudowy i rozmiarami pierścienia mocującego.

W kondensorze Carl Zeiss P/N 46 52 78 pierścienie fazowe w pozycjach 2 i 3 nie są zwykłym otworem w zaczernieniu, tylko są otworami w foli polaryzacyjnej. Kierunek polaryzacji tych pierścieni jest N-S, więc wiązka bezpośrednia, która tworzy obraz fazowy, jest liniowo spolaryzowana. A skoro jest spolaryzowana, to jej natężenie da się płynnie sterować drugim polaryzatorem - bez żadnej mechaniki, przysłon czy migawek.

Tym drugim polaryzatorem mogą być dowolne dwa obrotowe filtry polaryzacyjne. Oryginalnie u Zeissa jest to regulator światła Carl Zeiss P/N 47 72 20 z dwoma niezależnie obracanymi polaryzatorami pod kondensorem. Pozwala to włączać kontrast fazowy i jednocześnie obniżać natężenie oświetlenia do bezpiecznego poziomu.

- gdy polaryzator jest ustawiony równolegle do osi N-S pierścienia - pełna transmisja, wiązka fazowa maksymalna, obraz fazowy w pełnej sile;
- gdy polaryzator jest skrzyżowany (E-W) - pierścień "gaśnie", płytka fazowa obiektywu nie dostaje wiązki bezpośredniej, obraz fazowy zanika;
- gdy polaryzator jest ustawiony na pozycje pośrednie - płynne dozowanie udziału obrazu fazowego.

Gdy źródłem oświetlenia jest lampa fluorescencyjna (lub oczywiście LED FL), to przez sam obrót polaryzatora pod kondensorem (plus wyjęcie filtra wzbudzającego) przechodzi się od obrazu fluorescencyjnego do zwykłego kontrastu fazowego. Przy skrzyżowanym polaryzatorze i wstawionym filtrze wzbudzającym pierścień fazowy jest wygaszony i widać czystą fluorescencję; w miarę obracania polaryzatora obraz fazowy narasta i nakłada się na obraz fluorescencyjny. Drugi polaryzator w części P/N 47 72 20 służy dodatkowo do tłumienia całości oświetlenia (ma to na celu ochronę preparatu lub kontrolę ekspozycji preparatu na światło fluorescencyjne).

I teraz ciekawostka ze strony Ultraphot-shop https://www.serwismikroskopowy.pl/(http://www.the-ultraphot-shop.org.uk/bicolor.htm), © Spike Walker 2007:

Ponieważ pierścień jest liniowym polaryzatorem N-S, można na nim uzyskać kolorowy kontrast fazowy: po wstawieniu dwubarwnego filtra polaryzacyjnego (typu Cokin) między polaryzator mikroskopu a pierścień kondensora preparat przyjmuje barwę pierścienia oświetlającego na tle barwy pozostałej części tarczy - np. pomarańczowy obiekt na zielonym tle przy filtrze red-green.

Na ostatnim zdjęciu w galerii widoczna jest tarcza z kondensora kontrastu fazowego Zeiss i za pomocą strzałki wskazany jest ten - prezentowany tutaj - krążek fazowy, już zamontowany.

Opis tej części do mikroskopu.

fluorescencyjno-polaryzacyjnym.

Wymienne przysłony (zarówno kontrastu fazowego jak i ciemnego pola) do kondensorów kontrastu fazowego pozwalają na indywidualne konfigurowanie kondensora. Dzięki temu może on obsługiwać dokładnie te techniki obserwacji i dokładnie takie obiektywy jakie chcemy.

Ważne: montując tę tutaj prezentowaną przysłonę polaryzacyjną można rozbudować kondensor o tę unikalną funkcję, który obecnie posiada klasyczne przysłony kontrastu fazowego. Poniżej znajduje się dokładny opis jakie możliwości oferuje ta technika.

Podstawowe parametry tej przysłony fazowej:
Producent: Carl Zeiss (Oberkochen, West Germany)
Oznaczenie na kondensorze: "3". W kondensorze Zeiss P/N 46 52 78 pozycja ta jest oznaczona kolorem niebieskim
Do obiektywów: aby uzyskać technikę pracy w trybie kontrastu fazowego należy używać obiektywów mikroskopowych opisanych jako "Ph3", czyli o powiększeniach od 40x do 100x
Materiał podłoża: szkło w metalowym obramowaniu z kołnierzem
Materiał pierścienia: folia polaryzacyjna
Średnica zewnętrzna pierścienia mocującego: 28 mm
Wysokość pierścienia mocującego: 6 mm

Ważne: ten element (krążek / przysłona kontrastu fazowego) nie jest elementem do konkretnego modelu mikroskopu. Jest to element do rozbudowy lub naprawy mikroskopowego kondensora kontrastu fazowego. Nie jest to element do rozbudowy / naprawy konkretnego modelu kondensora. Wiele modeli kondensorów firmy Carl Zeiss posiada pasujący otwór, do którego można włożyć ten krążek fazowy.

Ten konkretny krążek kontrastu fazowego został wymontowany z kondensora kontrastu fazowego do fluorescencji - starszej wersji kondensora Zeiss P/N 46 52 78. Zanim zdecydujesz się na umieszczenie go w swoim kondensorze dokładnie zapoznaj się z kształtem jego obudowy i rozmiarami pierścienia mocującego.

W kondensorze Carl Zeiss P/N 46 52 78 pierścienie fazowe w pozycjach 2 i 3 nie są zwykłym otworem w zaczernieniu, tylko są otworami w foli polaryzacyjnej. Kierunek polaryzacji tych pierścieni jest N-S, więc wiązka bezpośrednia, która tworzy obraz fazowy, jest liniowo spolaryzowana. A skoro jest spolaryzowana, to jej natężenie da się płynnie sterować drugim polaryzatorem - bez żadnej mechaniki, przysłon czy migawek.

Tym drugim polaryzatorem mogą być dowolne dwa obrotowe filtry polaryzacyjne. Oryginalnie u Zeissa jest to regulator światła Carl Zeiss P/N 47 72 20 z dwoma niezależnie obracanymi polaryzatorami pod kondensorem. Pozwala to włączać kontrast fazowy i jednocześnie obniżać natężenie oświetlenia do bezpiecznego poziomu.

- gdy polaryzator jest ustawiony równolegle do osi N-S pierścienia - pełna transmisja, wiązka fazowa maksymalna, obraz fazowy w pełnej sile;
- gdy polaryzator jest skrzyżowany (E-W) - pierścień "gaśnie", płytka fazowa obiektywu nie dostaje wiązki bezpośredniej, obraz fazowy zanika;
- gdy polaryzator jest ustawiony na pozycje pośrednie - płynne dozowanie udziału obrazu fazowego.

Gdy źródłem oświetlenia jest lampa fluorescencyjna (lub oczywiście LED FL), to przez sam obrót polaryzatora pod kondensorem (plus wyjęcie filtra wzbudzającego) przechodzi się od obrazu fluorescencyjnego do zwykłego kontrastu fazowego. Przy skrzyżowanym polaryzatorze i wstawionym filtrze wzbudzającym pierścień fazowy jest wygaszony i widać czystą fluorescencję; w miarę obracania polaryzatora obraz fazowy narasta i nakłada się na obraz fluorescencyjny. Drugi polaryzator w części P/N 47 72 20 służy dodatkowo do tłumienia całości oświetlenia (ma to na celu ochronę preparatu lub kontrolę ekspozycji preparatu na światło fluorescencyjne).

I teraz ciekawostka ze strony Ultraphot-shop https://www.serwismikroskopowy.pl/(http://www.the-ultraphot-shop.org.uk/bicolor.htm), © Spike Walker 2007:

Ponieważ pierścień jest liniowym polaryzatorem N-S, można na nim uzyskać kolorowy kontrast fazowy: po wstawieniu dwubarwnego filtra polaryzacyjnego (typu Cokin) między polaryzator mikroskopu a pierścień kondensora preparat przyjmuje barwę pierścienia oświetlającego na tle barwy pozostałej części tarczy - np. pomarańczowy obiekt na zielonym tle przy filtrze red-green.

Na ostatnim zdjęciu w galerii widoczna jest tarcza z kondensora kontrastu fazowego Zeiss i za pomocą strzałki wskazany jest ten - prezentowany tutaj - krążek fazowy, już zamontowany.

Opis tej części do mikroskopu.

0
Sposób podłączenia do mikroskopu: tubus okularowy 23,2 mm
Model: US500350A
Maksymalna rozdzielczość: VGA 640x480 px
Matryca: 0,3 Mpx

Strona producenta z opisem: https://amscope.com/products/md35

Opis tej części do mikroskopu.

0
Sposób podłączenia do mikroskopu: tubus okularowy 23,2 mm
Model: TP505100A
Maksymalna rozdzielczość: 2592x1944 px
Matryca: 5 Mpx

Strona producenta z opisem: https://omaxmicroscope.com/products/a3550s-mk2

Opis tej części do mikroskopu.

AmScope
Model: SM20
Typ soczewki: soczewka Barlowa
Powiększenie: 2x
Odległość robocza WD: 30 mm
Gwint: 48 mm
Obudowa: metalowa

Soczewkę tę nakręca się na obiektyw mikroskopowy w mikroskopie stereoskopowym. Soczewka Barlowa SM20 pasuje do każdego mikroskopu stereoskopowego dowolnego producenta, jeśli obiektyw posiada gwint pozwalający nakręcić soczewkę Barlowa o średnicy 48 mm.

Soczewka z powiększeniem 2x obniża odległość roboczą - ale wzmacnia powiększenie 2-krotnie. Jest ona lubiana zwłaszcza wśród osób zajmujących się szeroko pojętą biologią.

Strona producenta z opisem: https://amscope.com/products/sm20

Opis tej części do mikroskopu.

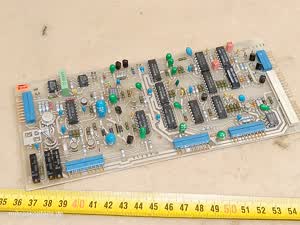

47 20 03 - 9906 (inny zapis: 472003).

W stosunku do tego modelu mikroskopu używa się kilku nazw, m.in.:
- Carl Zeiss Photomicroscope III
- Carl Zeiss Phomi III
- Carl Zeiss PM III
- Zeiss Photomicroscope III RS
- Zeiss Phomi 3
- Zeiss PM3 RS

Na zdjęciach w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.

Opis tej części do mikroskopu.

umieszczone w podstawie mikroskopu. W instrukcji obsługi (dostępna tutaj: https://www.science-info.net/docs/zeiss/Photomicroscope3-Transmitted-Light.pdf) jest to element oznaczony numerem 27 (rycina na stronie 4, opis na stronie 5).

W stosunku do tego modelu mikroskopu używa się kilku nazw, m.in.:
- Carl Zeiss Photomicroscope III
- Carl Zeiss Phomi III
- Carl Zeiss PM III
- Zeiss Photomicroscope III RS
- Zeiss Phomi 3
- Zeiss PM3 RS

Na zdjęciach w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.

Opis tej części do mikroskopu.

numer "25444" i wygląda na to, że jest to numer katalogowy Zeiss P/N 25 444.

W stosunku do tego modelu mikroskopu używa się kilku nazw, m.in.:
- Carl Zeiss Photomicroscope III
- Carl Zeiss Phomi III
- Carl Zeiss PM III
- Zeiss Photomicroscope III RS
- Zeiss Phomi 3
- Zeiss PM3 RS

Na zdjęciach w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.

Opis tej części do mikroskopu.

strony. W instrukcji obsługi (dostępna tutaj: https://www.science-info.net/docs/zeiss/Photomicroscope3-Transmitted-Light.pdf) są one oznaczone numerami 18 oraz 30 (rycina na stronie 4).

Guzik "!" według instrukcji "posiada kilka funkcji", natomiast guzik "A" jest opisany jako "camera shutter ready for photography".

W stosunku do tego modelu mikroskopu używa się kilku nazw, m.in.:
- Carl Zeiss Photomicroscope III
- Carl Zeiss Phomi III
- Carl Zeiss PM III
- Zeiss Photomicroscope III RS
- Zeiss Phomi 3
- Zeiss PM3 RS

Na zdjęciach w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.

Opis tej części do mikroskopu.

lewej stronie. W instrukcji obsługi (dostępna tutaj: https://www.science-info.net/docs/zeiss/Photomicroscope3-Transmitted-Light.pdf) są oznaczone numerami 14 oraz 15 (rycina na stronie 4).

Według instrukcji producenta guzik "B" otwiera migawkę elektrycznie tak długo, jak pozostaje wciśnięty. Po zwolnieniu przycisku migawka zamyka się.

Guzik "T" otwiera migawkę i utrzymuje ją w pozycji otwartej. Ponowne naciśnięcie przycisku odblokowuje mechanizm i powoduje zamknięcie migawki.

W stosunku do tego modelu mikroskopu używa się kilku nazw, m.in.:
- Carl Zeiss Photomicroscope III
- Carl Zeiss Phomi III
- Carl Zeiss PM III
- Zeiss Photomicroscope III RS
- Zeiss Phomi 3
- Zeiss PM3 RS

Na zdjęciach w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.

Opis tej części do mikroskopu.

(dostępna tutaj: https://www.science-info.net/docs/zeiss/Photomicroscope3-Transmitted-Light.pdf) jest oznaczony numerem 13 (rycina na stronie 4).

Wskaźnik pokazuje napięcie doprowadzane do oświetlenia mikroskopu. Skala umożliwia odczyt w zakresie 0–12 V oraz 0–6 V.

W stosunku do tego modelu mikroskopu używa się kilku nazw, m.in.:
- Carl Zeiss Photomicroscope III
- Carl Zeiss Phomi III
- Carl Zeiss PM III
- Zeiss Photomicroscope III RS
- Zeiss Phomi 3
- Zeiss PM3 RS

Na zdjęciach w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.

Opis tej części do mikroskopu.

obsługi (dostępna tutaj: https://www.science-info.net/docs/zeiss/Photomicroscope3-Transmitted-Light.pdf) jest oznaczony numerem 16 (rycina na stronie 4).

Według instrukcji producenta jest to wskaźnik jasności wykorzystywany podczas fotografowania preparatów mikroskopowych.

W stosunku do tego modelu mikroskopu używa się kilku nazw, m.in.:
- Carl Zeiss Photomicroscope III
- Carl Zeiss Phomi III
- Carl Zeiss PM III
- Zeiss Photomicroscope III RS
- Zeiss Phomi 3
- Zeiss PM3 RS

Na zdjęciach w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.

Opis tej części do mikroskopu.

DIN-45 lub krótszych
Grubość: nie jest przeznaczone do tzw. "grubych" obiektywów
Gwint w zakrętce: nie, w zakrętce tego pudełeczka nie ma gwintu do wkręcania obiektywu RMS

W tym pudełeczku można trzymać zarówno tzw. "krótkie" obiektywy (DIN 33 mm), dłuższe (DIN 37 mm) oraz długie (DIN 45 mm), jeśli nie są to tzw. "grube" obiektywy.

Na rynku używa się różnych nazw, aby nazwać pudełeczko na obiektyw mikroskopowy, m.in.:
- pudełko na obiektyw
- pudełeczko na obiektyw
- pojemnik na obiektyw
- kontener na obiektyw
- kontenerek na obiektyw
- opakowanie na obiektyw
- futerał na obiektyw
- kasetka na obiektyw
- osłona transportowa obiektywu
- pojemnik ochronny na obiektyw
- pudełko ochronne na obiektyw
- pojemnik przeciwkurzowy na obiektyw
- pojemnik do przechowywania obiektywu
- pojemnik transportowy na obiektyw

Każde pudełeczko posiada na zakrętce logo firmy Meopta.

Co prawda największą wartość to pudełeczko ma dla użytkowników i kolekcjonerów posiadających obiektywy firmy Meopta, ale oczywiście można w nich przechowywać obiektywy dowolnego producenta.

Opis tej części do mikroskopu.

(niem. Grossfeld) posiadają jeden tubus okularowy z regulacją dioptrii a drugi bez tej regulacji. Tutaj prezentuję tubus bez regulacji (prosty tubus okularowy).

Podstawowe parametry:
- Typ: tubus okularowy prosty
- Średnica obsługiwanych okularów: 30 mm
- Kolor: biały

Pasuje do głowic 30 mm stosowanych między innymi w mikroskopach:
- Carl Zeiss Jena Jenamed
- Carl Zeiss Jena Jenalab
- Carl Zeiss Jena Jenaval
- Carl Zeiss Jena Jenatech
- Carl Zeiss Jena Jenalumar
- Carl Zeiss Jena Jenavert

Niektóre mikroskopy Carl Zeiss Jena Jenalab i Jenamed (np. Jenamed Fluorescence) fabrycznie mają zainstalowane głowice, które mają średnicę montażową okularów 23,2 mm i w takim wypadku ta osłona pryzmatu do nich NIE PASUJE. Pisząc "do nich" mam na myśli "głowicę", gdyż jest to element do głowicy a nie do mikroskopu.

Co ciekawe, szerokokątne głowice binokularowe o średnicy montażowej okularów 30 mm są niekiedy montowane również w starszych mikroskopach serii Mikroval (np. Ergaval i Amplival). Jeśli dodatkowo mikroskop jest wyposażony w szerokokątne obiektywy serii GF-Planachromat (lub GF-Planapochromat stosowane w mikroskopach Docuval) - to stanowi to najlepsze możliwe połączenie dla mikroskopów Carl Zeiss Jena z tubusem 160 mm.

Opis tej części do mikroskopu.

parametry:
Producent: United Scope, właściciel marki mikroskopów OMAX
Typ kondensora: olejowy kondensor ciemnego pola
Apertura numeryczna N.A.: 1,25 - 1,36
Średnica montażowa: 37 mm
Śruby centrujące: tak, są dwie

Standardowa średnica montażowa 37 mm pozwala na używanie tego kondensora z mikroskopami wielu innych producentów, np. Lomo Biolam czy Olympus CH-2. Po poszerzeniu średnicy do 39 mm (np. obejmą wydrukowaną na drukarce 3D) kondensor ten pasuje również do mikroskopów Zeiss West, PZO, Wild Wetzlar, Hund Wetzlar, Carl Zeiss Jena i wielu innych.

Opis tej części do mikroskopu.

Podstawowe parametry:
Producent: United Scope, właściciel marki mikroskopów AmScope
Typ kondensora: olejowy kondensor ciemnego pola
Apertura numeryczna N.A.: 1,25 - 1,36
Średnica montażowa: 37 mm
Śruby centrujące: tak, są dwie

Standardowa średnica montażowa 37 mm pozwala na używanie tego kondensora z mikroskopami wielu innych producentów, np. Lomo Biolam czy Olympus CH-2. Po poszerzeniu średnicy do 39 mm (np. obejmą wydrukowaną na drukarce 3D) kondensor ten pasuje również do mikroskopów Zeiss West, PZO, Wild Wetzlar, Hund Wetzlar, Carl Zeiss Jena i wielu innych.

Opis tej części do mikroskopu.

dłońmi przy zmianie rozstawienia źrenic. Jest to wykonana z metalu, zaokrąglona osłona, pod którą znajduje się pryzmat okularowy.

Na ostatnim zdjęciu w galerii widać całą taką głowicę, i za pomocą strzałki jest wskazane, o który element chodzi i gdzie on w głowicy się znajduje. Dzięki temu można go jednoznacznie zidentyfikować.

Głowice szerokiego pola Carl Zeiss Jena (te, które obsługują okulary o średnicy 30 mm) posiadają dwa takie elementy (dwie takie osłony pryzmatów). Osłaniają one pryzmaty prawego i lewego okularu. Obie są identyczne i można je stosować zamiennie, czyli nie ma różnicy w budowie osłony prawej i lewej.

Jest to element do głowicy mikroskopowej - a nie do konkretnego modelu mikroskopu.

Element ten pasuje do głowic obsługujących okulary 30 mm stosowanych między innymi w mikroskopach:
- Carl Zeiss Jena Jenamed
- Carl Zeiss Jena Jenalab
- Carl Zeiss Jena Jenaval
- Carl Zeiss Jena Jenatech
- Carl Zeiss Jena Jenalumar
- Carl Zeiss Jena Jenavert

Niektóre mikroskopy Carl Zeiss Jena Jenalab i Jenamed (np. Jenamed Fluorescence) fabrycznie mają zainstalowane głowice, które mają średnicę montażową okularów 23,2 mm i w takim wypadku ta osłona pryzmatu do nich NIE PASUJE. Pisząc "do nich" mam na myśli "głowicę", gdyż jest to element do głowicy a nie do mikroskopu.

Co ciekawe, szerokokątne głowice binokularowe o średnicy montażowej okularów 30 mm są niekiedy montowane również w starszych mikroskopach serii Mikroval (np. Ergaval i Amplival). Jeśli dodatkowo mikroskop jest wyposażony w szerokokątne obiektywy serii GF-Planachromat (lub GF-Planapochromat stosowane w mikroskopach Docuval) - to stanowi to najlepsze możliwe połączenie dla mikroskopów Carl Zeiss Jena z tubusem 160 mm.

Szerokopolowa głowica mikroskopowa Carl Zeiss Jena z tubusami okularowymi dla okularów o średnicy 30 mm to jest to samo urządzenie jak dwuoczna głowica Baader Mark V stosowana w teleskopach astronomicznych. Są to konstrukcyjnie te same głowice, tylko Baader Mark V ma przerobione złącze montażowe, założone adaptery okularów astronomicznych i niekiedy posiada dodatkowe nadruki. W związku z tym element, który tutaj prezentuję pasuje również do tej głowicy astronomicznej.

Metalowe, odlewane lub wtryskiwane części firmy Carl Zeiss Jena posiadają swoje numery. Ta część nosi numer: 2630 (pełen zapis: Si10 2630 / Si10 CZ 2630). Dodatkowo obok numeru części znajduje się również cyfra "1" lub "2" różnicująca czy jest to osłona prawego czy lewego pryzmatu - ale to jest jedyna różnica, gdyż mechanicznie te osłony prawa i lewa są identyczne.

Opis tej części do mikroskopu.

Ważne: to jest tak zwany "kabel rozszerzony" - dla aparatów fotograficznych z automatycznym przewijaniem (tzw. Winder). Standardowy kabel do aparatów bez Windera posiada numer Zeiss 47 17 84 - 0000 (lub w nowszych rewizjach z końcówką -9901).

Kabelek ten łączy dedykowany port elektryczny w dolnej-przedniej części korpusu mikroskopu odwróconego Zeiss ICM 405 z gniazdem sterującym w aparacie fotograficznym. Przekazuje sygnał wyzwolenia migawki z bocznego panelu mikroskopu oraz sygnały zwrotne z automatyki naświetlania i światłomierza (zintegrowanego z suwakiem ASA/DIN P/N 47 17 71). Ten model kabla, w przeciwieństwie do wersji standardowej posiada dodatkowe linie sygnałowe. Po wykonaniu zdjęcia wysyła impuls do silnika aparatu (Winder motor drive), aby ten automatycznie przewinął film do następnej klatki bez dotykania aparatu przez użytkownika mikroskopu.

Na ostatnim zdjęciu w galerii zdjęć za pomocą strzałki wskazana jest wtyczka w mikroskopie Carl Zeiss ICM405, do której podłącza się ten kabel.
Ważne: to gniazdo z przodu mikroskopu Zeiss ICM 405 nie jest standardowym portem PC-Sync (używanym do zwykłych lamp błyskowych), lecz wielopinowym złączem systemowym Zeiss.

Opis tej części do mikroskopu.

Takie stoliki są montowane między innymi do następujących mikroskopów:
- Zeiss Standard WL / WL 89
- Zeiss Universal
- Zeiss Photomicroscope (PM / Phomi)
- Zeiss Photomicroscope II (PM II / Phomi II)
- Zeiss Photomicroscope III (PM3 RS / Phomi III)
- Zeiss Ultraphot

Okrągłe stoliki firmy Zeiss do tej serii mikroskopów posiadają mechanizm ruchu w płaszczyźnie przód - tył umieszczony w głównej części stolika, natomiast mechanizm przesuwu na boki jest zintegrowany z uchwytem preparatu. To właśnie tę część, która jest elementem stolika mikroskopowego tutaj pokazuję.

Jest to element do stolika mikroskopowego a nie do konkretnego modelu mikroskopu. Taki stolik można używać z wieloma modelami mikroskopów, więc pośrednio i ten uchwyt preparatu pasuje do wielu modeli mikroskopów Carl Zeiss.

Ten cały moduł składa się z następujących elementów:
- pokrętło przesuwu bocznego
- wewnętrzny trzpień ślimakowy umożliwiający ruch na boki
- uchwyt preparatu ze sprężynującą łapką
- uchwyt ten jest zamocowany do karetki ruszającej się po trzpieniu ślimakowym

Ważne: mimo, że jest to element stolika okrągłego i obrotowego - to nie chodzi o stolik polaryzacyjny. Jest to element zwykłego stolika do pracy w jasnym polu / ciemnym polu ze światłem przechodzącym.

Przy ocenianiu kompatybilności, czy ten uchwyt można umieścić na konkretnym stoliku decydują te wymiary:
- rozstaw bocznych pin-ów stabilizujących: 33,5 mm licząc od zewnętrznego brzegu bolca do zewnętrznego brzegu drugiego bolca
- średnica tych bolców stabilizujących: każdy ma średnicę 2,5 mm
- czyli rozstaw liczony od środka bolca do środka bolca wynosi: 31,5 mm
- średnica centralnej śruby mocującej nasadkę do stolika: 3 mm
- umiejscowienie tej śruby: po środku pomiędzy bolcami mocującymi

Jeśli rozstaw pin-ów montażowych pasuje, to tę nasadkę można montować na stolikach innych producentów.

Poszczególne elementy tej części często ulegają uszkodzeniu. Wymiana na prezentowaną tu część pozwoli rozwiązać między innymi następujące problemy:
- jeśli ułamie się, uszkodzi lub powygina pokrętło przesuwu bocznego; jest to częste, gdyż pokrętło wystaje poza obrys stolika i umieszczone jest na stosunkowo cienkim trzpieniu
- jeśli ułamie się śruba mocująca cały ten moduł do płaszczyzny stolika; jest to częste, gdyż moduł ten wystaje poza płaską płaszczyznę stolika
- jeśli trzpień ślimakowy ulegnie wycięciu i przesuwanie uchwytu preparatu nie będzie płynne lub niekiedy będzie wręcz niemożliwe
- jeśli ułamie się sprężynka w łapce uchwytu preparatu; jest to notoryczna awaria tej konstrukcji

Na zdjęciach widocznych w galerii widać dokładne wymiary tego elementu. Dodatkowo, na ostatnich zdjęciach widać cały stolik mikroskopowy i jest to dokładnie ten stolik mikroskopowy, z którego został wymontowany ten uchwyt preparatu. Na tych zdjęciach strzałką jest wskazane o który element stolika chodzi. Pozwoli to jednoznacznie zidentyfikować wizualnie kompatybilność. Dodatkowo, na załączonym wideo widać mechanikę działania łapki sprężynującej.

Opis tej części do mikroskopu.

w wersji długiej - czyli o ponadstandardowej długości.

Takie stoliki są montowane najczęściej do następujących mikroskopów:
- Zeiss Standard GFL
- Zeiss Standard 14 / 16 / 18

Jest to element do stolika mikroskopowego a nie do konkretnego modelu mikroskopu. Taki stolik można używać z wieloma modelami mikroskopów, więc pośrednio i ten uchwyt preparatu pasuje do wielu modeli mikroskopów Carl Zeiss serii Standard.

Na zdjęciach widocznych w galerii widać dokładne wymiary tego elementu i otworów montażowych. Dodatkowo, na ostatnich zdjęciach widać cały stolik mikroskopowy i jest to dokładnie ten stolik mikroskopowy, z którego został wymontowany ten uchwyt preparatu. Na tych zdjęciach strzałką jest wskazane o który element stolika chodzi. Pozwoli to jednoznacznie zidentyfikować wizualnie kompatybilność. Dodatkowo, na załączonym wideo widać mechanikę działania łapki sprężynującej.
