Informacje o części: Zeiss (West Germany) - jaskółczy ogon montażu kondensora mikroskopowego | jak zamontować kondensor innej firmy do Zeiss (ID: 99625)
Zeiss (West Germany) microscope condenser mounting dovetail | how to adapt other brand condenser to Zeiss
Główne zdjęcie
Opis
Zeiss (West Germany) - jaskółczy ogon montażu kondensora mikroskopowego | jak zamontować kondensor innej firmy do ZeissPierścień w kształcie jaskółczego ogona do kondensorów (również kondensorów kontrastu fazowego) do mikroskopów serii Zeiss Standard (Oberkochen, West Germany).
W mikroskopach Carl Zeiss serii Standard (oprócz szkolnego modelu Standard Junior) kondensor mikroskopowy nie jest montowany w okrągłej obejmie. Posiada on pierścieniowy jaskółczy ogon, który wsuwa się w szynowe mocowanie kondensora.
Takie złącze montażowe używane jest m.in. w następujących modelach mikroskopów:
- Zeiss Standard 14 / 16 / 18 / GFL
- Zeiss Standard WL / WL 89
- Zeiss Standard 20 / 25 / 25 ICS
- Zeiss Universal
- Zeiss Photomicroscope I / II / III RS
- Zeiss Ultraphot

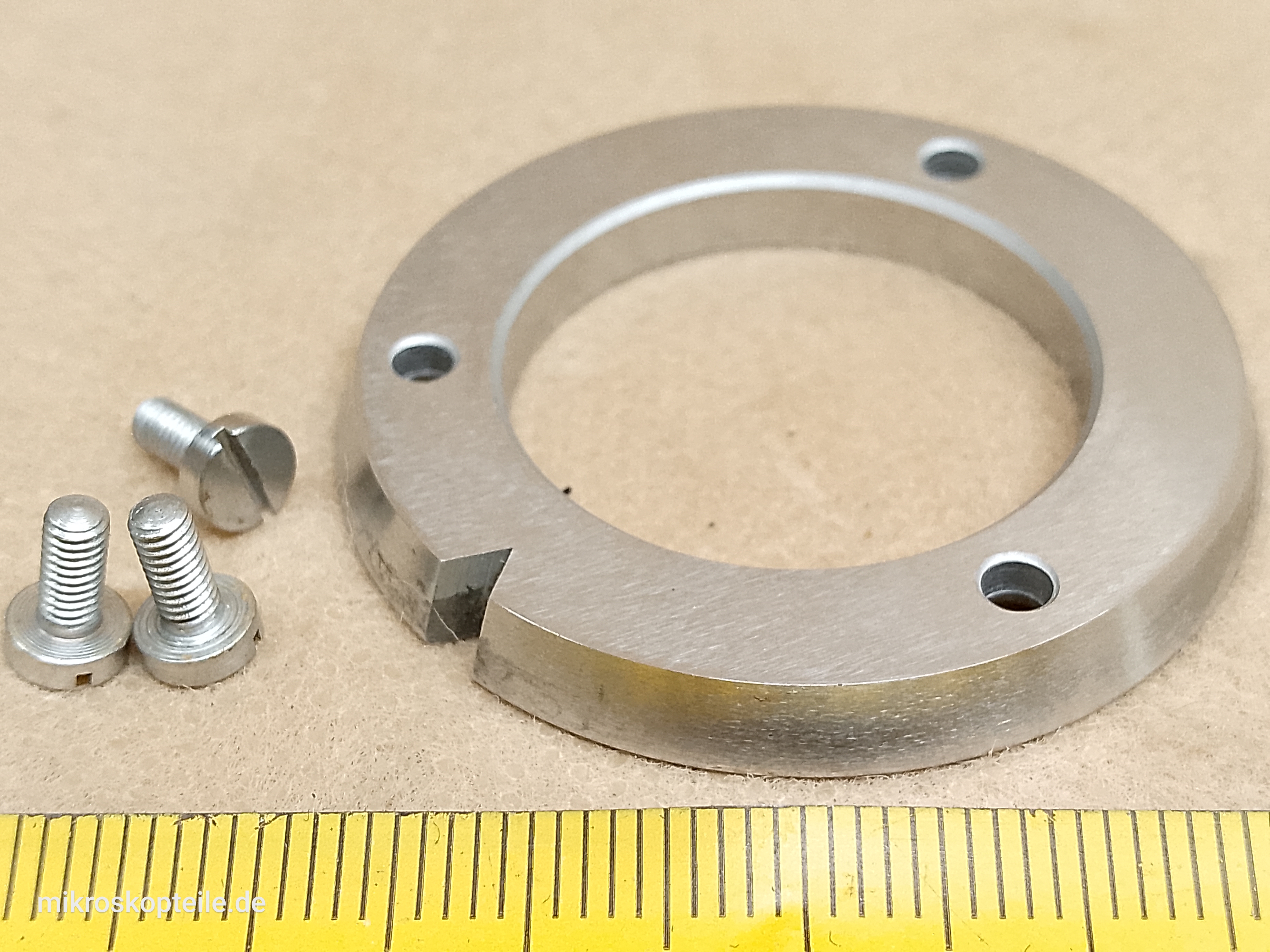

Pierścień ten posiada średnicę 41,3 mm oraz trzy otwory na śruby - służą one do przykręcenia pierścienia do kondensora. W pierścieniu jest również umieszczone stożkowe wycięcie, które pasuje do bolca blokującego pozycję kondensora. Bolec ten umieszczony jest w uchwycie kondensora.
Taki pierścień przykręcony do kondensora innego producenta pozwala na używanie np. kondensora DIC PZO KPI-2 i dziesiątek innych kondensorów na mikroskopach klasy Zeiss Standard.
▼ Więcej o tym elemencie
Uwaga dotycząca średnicy montażowej: na przestrzeni blisko 50 lat trwania produkcji mikroskopów tej serii średnica jaskółczego ogona zawsze wynosiła około 42 mm - ale nie była idealnie stała. W zależności od roku produkcji, materiału (tworzywo sztuczne, aluminium, mosiądz) i rodzaju kondensora (klasyczny Abbe lub tarczowy kondensor kontrastu fazowego) - średnica ta może wynosić od lekko powyżej 41 mm do prawie 43 mm. Tak duża tolerancja jest spowodowana budową uchwytu kondensora. Uchwyt ten posiada sprężyny odbijające, bolec blokujący pozycję i śruby dociskające / centrujące. Dzięki temu prawie zawsze można stabilnie zamontować kondensory o pierścieniu mocującym o średnicy od 41 do 43 mm.
Producent
Zeiss - (Carl Zeiss West Germany) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli złącze to w Twoim kondensorze mikroskopowym Zeiss uległo uszkodzeniu
- jeśli chcesz zaadaptować kondensor mikroskopowy innego producenta do mikroskopu Carl Zeiss
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
- Zeiss Photomicroscope II
- Zeiss Photomicroscope III RS
- Zeiss Standard 14
- Zeiss Standard GFL
- Zeiss Standard WL
- Zeiss Standard 16
- Zeiss Universal
- Zeiss Photomicroscope
- Zeiss Ultraphot
- Zeiss Standard 20
- Zeiss Standard 25
