Informacje o części: Carl Zeiss Jena Jenaval / Jenamed - boczna osłona pryzmatu okularowego mikroskopowej głowicy binokularowej szerokiego pola (ID: 99660)

Opis

Boczna osłona pryzmatu szerokopolowej (niem. Grossfeld) głowicy binokularnej do mikroskopów Carl Zeiss Jena.

Jest to ten element, za który najczęściej łapie się dłońmi przy zmianie rozstawienia źrenic. Jest to wykonana z metalu, zaokrąglona osłona, pod którą znajduje się pryzmat okularowy.

Na ostatnim zdjęciu w galerii widać całą taką głowicę, i za pomocą strzałki jest wskazane, o który element chodzi i gdzie on w głowicy się znajduje. Dzięki temu można go jednoznacznie zidentyfikować.

Głowice szerokiego pola Carl Zeiss Jena (te, które obsługują okulary o średnicy 30 mm) posiadają dwa takie elementy (dwie takie osłony pryzmatów). Osłaniają one pryzmaty prawego i lewego okularu. Obie są identyczne i można je stosować zamiennie, czyli nie ma różnicy w budowie osłony prawej i lewej.

Jest to element do głowicy mikroskopowej - a nie do konkretnego modelu mikroskopu.

Element ten pasuje do głowic obsługujących okulary 30 mm stosowanych między innymi w mikroskopach:
- Carl Zeiss Jena Jenamed
- Carl Zeiss Jena Jenalab
- Carl Zeiss Jena Jenaval
- Carl Zeiss Jena Jenatech
- Carl Zeiss Jena Jenalumar
- Carl Zeiss Jena Jenavert

Niektóre mikroskopy Carl Zeiss Jena Jenalab i Jenamed (np. Jenamed Fluorescence) fabrycznie mają zainstalowane głowice, które mają średnicę montażową okularów 23,2 mm i w takim wypadku ta osłona pryzmatu do nich NIE PASUJE. Pisząc "do nich" mam na myśli "głowicę", gdyż jest to element do głowicy a nie do mikroskopu.

Co ciekawe, szerokokątne głowice binokularowe o średnicy montażowej okularów 30 mm są niekiedy montowane również w starszych mikroskopach serii Mikroval (np. Ergaval i Amplival). Jeśli dodatkowo mikroskop jest wyposażony w szerokokątne obiektywy serii GF-Planachromat (lub GF-Planapochromat stosowane w mikroskopach Docuval) - to stanowi to najlepsze możliwe połączenie dla mikroskopów Carl Zeiss Jena z tubusem 160 mm.

Szerokopolowa głowica mikroskopowa Carl Zeiss Jena z tubusami okularowymi dla okularów o średnicy 30 mm to jest to samo urządzenie jak dwuoczna głowica Baader Mark V stosowana w teleskopach astronomicznych. Są to konstrukcyjnie te same głowice, tylko Baader Mark V ma przerobione złącze montażowe, założone adaptery okularów astronomicznych i niekiedy posiada dodatkowe nadruki. W związku z tym element, który tutaj prezentuję pasuje również do tej głowicy astronomicznej.

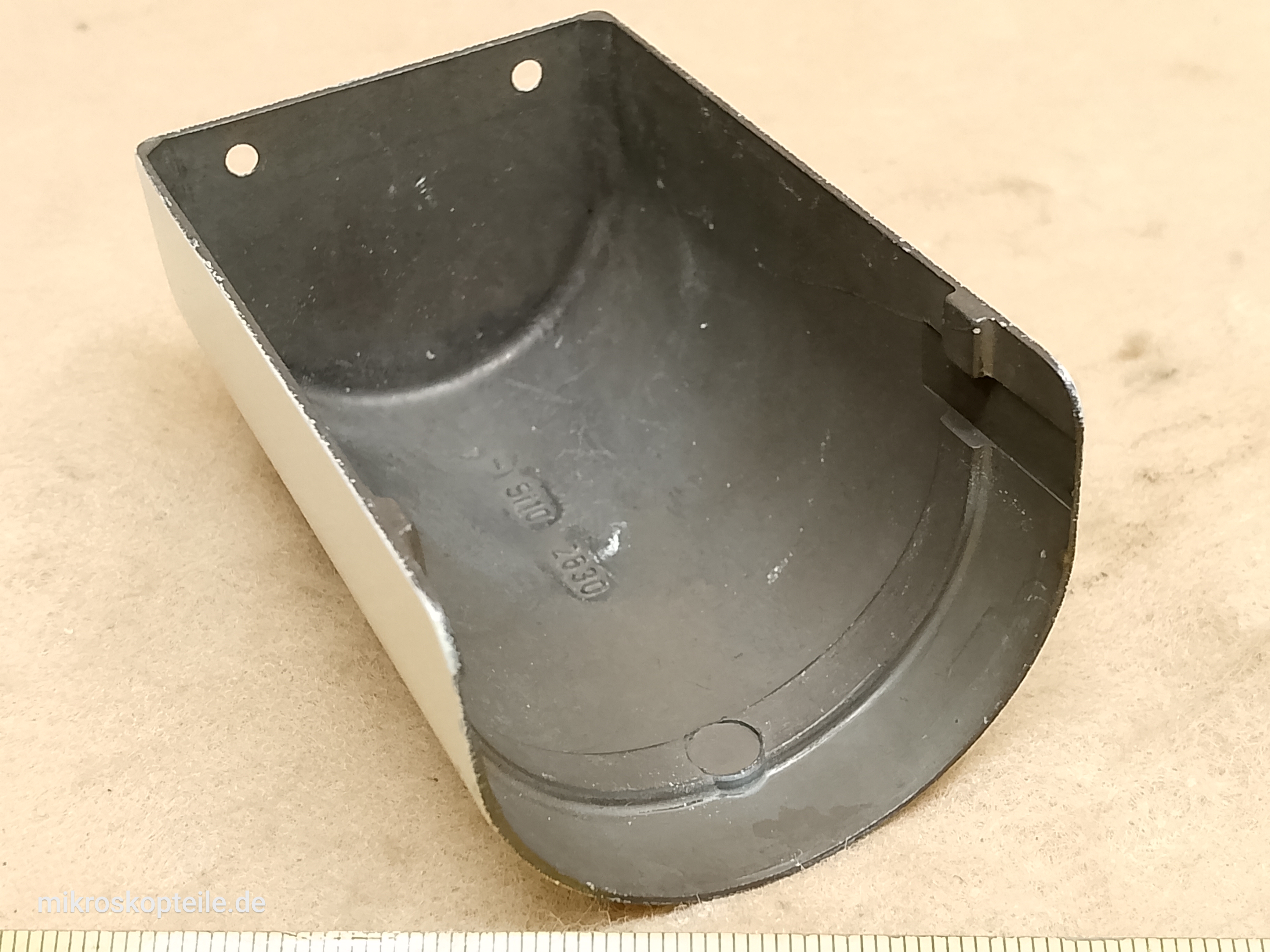

Metalowe, odlewane lub wtryskiwane części firmy Carl Zeiss Jena posiadają swoje numery. Ta część nosi numer: 2630 (pełen zapis: Si10 2630 / Si10 CZ 2630). Dodatkowo obok numeru części znajduje się również cyfra "1" lub "2" różnicująca czy jest to osłona prawego czy lewego pryzmatu - ale to jest jedyna różnica, gdyż mechanicznie te osłony prawa i lewa są identyczne.
