Opis tej części do mikroskopu.

następujących elementów:
- stopka (podstawa) (Si 2490)
- metalowe kółko do podstawy, z jednej strony czarne, z drugiej - białe
- pionowy, stalowy trzpień (statyw)
- listwa zębata mechanizmu przesuwu pionowego
- blok regulacji ostrości z pokrętłami (nazwa w katalogu producenta to: Mikroskoptrieb 65 mm)
- uchwyt, do którego bezpośrednio mocuje się mikroskop (body stereomikroskopu).
W instrukcji obsługi (https://www.mikroskop-online.de/Mikroskop%20BDA/30-725-1%20%20TECHNIVAL%202%20%20CITOVAL%202.pdf) na stronie 4 te elementy noszą numery 1, 2, 3 oraz 35.

Zauważ, że oryginalna listwa zębata mikroskopów Carl Zeiss Jena Citoval-2 jest wykonana z tworzywa sztucznego i element ten bardzo często ulega uszkodzeniu. Jeśli w Twoim mikroskopie właśnie ten element uległ uszkodzeniu to na szczęście firma Askania Mikroskop Technik Rathenow oferuje wykonane z mosiądzu profesjonalne listwy zębate do tego modelu mikroskopu (https://askania.de/products/zahnstange-messing-l-96mm).

Metalowe, odlewane lub wtryskiwane części firmy Carl Zeiss Jena posiadają swoje numery. Ta podstawa (stopka), do której jest wkręcony pionowy trzpień statywu nosi numer 2490 (pełen zapis: Si10 2490).

Mikroskopy Carl Zeiss Jena Technival i Citoval (starszy typ, bez numeru "2") mają kolor szary, zaś modele Technival-2 i Citoval-2 mają kolor biały. Ten statyw ma kolor biały - czyli dedykowany jest nowszej wersji mikroskopów stereoskopowych Carl Zeiss Jena Citoval-2 i Technival-2.

Opis tej części do mikroskopu.

światła odbitego (tzw. oświetlacz z góry)
Źródło światła: żarówka halogenowa 6V 25W, domyślnie Narva HLWS5-A

Jest to kompletny oświetlacz składający się z następujących elementów:
- lampenhaus z soczewkami kolimującymi wiązkę światła
- źródło światła z żarówką halogenową
- uchwyt mocujący do mikroskopu Citoval-2 / Technival-2
W instrukcji obsługi (https://www.mikroskop-online.de/Mikroskop%20BDA/30-725-1%20%20TECHNIVAL%202%20%20CITOVAL%202.pdf) na stronie 4 te elementy noszą numery 7 oraz 8.

Mechanicznie oświetlacz ten jest umieszczony na ramieniu (uchwyt oświetlacza), co dobrze jest pokazane na dołączonym do tego opisu filmie wideo. Uchwyt ten mocuje się do specjalnej obejmy, która znajduje się na głównym obiektywie.
Na obiektywie głównym mikroskopów Carl Zeiss Jena Citoval-2 / Technival-2 znajdują się dwie takie obejmy, więc można przytwierdzić dwa uchwyty, czyli dwa oświetlacze. Wówczas obserwowany obiekt może być oświetlany z dwóch stron. Właśnie z tego powodu wielu użytkowników szuka dodatkowego oświetlacza.

Oświetlacz ten wymaga transformatora. Oświetlacz ten używa żarówki niskonapięciowej 6V, czyli nie podłącza się go bezpośrednio do gniazdka prądowego.

Mikroskopy Carl Zeiss Jena Technival i Citoval (starszy typ, bez numeru "2") mają kolor szary, zaś modele Technival-2 i Citoval-2 mają kolor biały. Ten oświetlacz ma kolor biały - czyli dedykowany jest nowszej wersji mikroskopów stereoskopowych Carl Zeiss Jena Citoval-2 i Technival-2.

Opis tej części do mikroskopu.

PZO Biolar P (Pol)
- PZO Biolar FL (Fluorescencyjny)

Funkcją tego elementu jest odbicie światła z podstawy mikroskopu pionowo do góry, aby przechodząc przez szkiełko z preparatem i obiektyw dotarło przez okulary do oczu użytkownika.

Na tym odlewanym elemencie widnieje oznaczenie "AK11" i powszechnie na rynku używa się tej nazwy na określenie tego lustra kątowego. Nie jest to jednak numer części, gdyż oznaczenie "AK11" widnieje również na innych elementach mikroskopów PZO i stąd mogą występować pomyłki. Bardzo możliwe, że źródłem pomyłki jest próba porównywania metalowych elementów PZO do tych z mikroskopów Carl Zeiss Jena, które posiadają na odlewach swoje numery "Si10 CZ xxxxx" - i błędnie można by pomyśleć, że PZO też tak robiło.

Wymiana lusterka kątowego w mikroskopach PZO Biolar może być konieczna m.in. w niżej wymienionych przypadkach:
- jeśli lusterko na skutek nieprawidłowego czyszczenia uległo znaczącemu zadrapaniu (nieduże zadrapania nie są zazwyczaj widoczne podczas pracy)
- jeśli w zamontowanym lusterku utlenieniu ulegnie srebrna powłoka odblaskowa
- jeśli lusterko się uszkodzi, pokruszy czy pęknie, np. na skutek odklejenia się z mocowania

Opis tej części do mikroskopu.

1017
Powiększenie: 4x
Apertura numeryczna N.A.: 0,12
Szkiełko nakrywkowe: brak
Gwint: RMS
Długość tubusu: nieskończoność
Immersja: nie

Ten obiektyw stanowi podstawowe wyposażenie mikroskopu AO One-fifty, ale jest całkowicie zgodny z modelem OA One-ten i umożliwia to rozbudowę modelu AO One-ten o optykę planachromatyczną. Mikroskop AO Reichert Microstar 110 to jest faktycznie AO One-ten sprzedawany pod inną nazwą.

Opis tej części do mikroskopu.

1023
Powiększenie: 40x
Apertura numeryczna N.A.: 0,66
Szkiełko nakrywkowe: tak, 0,17 mm
Gwint: RMS
Długość tubusu: nieskończoność
Immersja: nie

Ten obiektyw stanowi podstawowe wyposażenie mikroskopu AO One-fifty, ale jest całkowicie zgodny z modelem OA One-ten i umożliwia to rozbudowę modelu AO One-ten o optykę planachromatyczną. Mikroskop AO Reichert Microstar 110 to jest faktycznie AO One-ten sprzedawany pod inną nazwą.

Opis tej części do mikroskopu.

głowicy a rewolwerem obiektywowym. Można w nim umieścić np. fluorescencyjne filtry barierowe, analizator do polaryzacji, szary filtr przyciemniający lub jakiś własny projekt DIY.

Podstawowe parametry:
Szerokość slidera: 20 mm
Grubość slidera: 4 mm
Liczba miejsc na filtry: 2
Średnica filtrów: 19 mm

Wsuwka z uchwytem filtrów o takich wymiarach pasuje do następujących modeli mikroskopów:
- Leitz Dialux II
- Leitz Ortholux II
Zauważ, że chodzi o modele z oznaczeniem "II", a nie o starsze, czarne mikroskopy Leitz Dialux i Leitz Ortholux. Nie pasuje ona też do mikroskopów Leitz Orthoplan, który wymaga sliderów o szerokości 30 mm.

Ta wsuwka jest pusta - nie zawiera żadnych filtrów i można ją dowolnie skonfigurować.

Opis tej części do mikroskopu.

Element: obiektyw mikroskopowy do zastosowań biologicznych
- Producent: Carl Zeiss Jena
- Oznaczenie: Planachromat 25x/0,50 oo/0,17
- Powiększenie: 25x
- Apertura numeryczna N.A.: 0,50
- Korekcja optyczna: tubus nieskończony
- Korekcja szkła: planachromatyczna
- Szkiełko nakrywkowe: tak, 0,17 mm
- Gwint: M19

Kilka faktów na temat obiektywów Carl Zeiss Jena z gwintem M19 (CZJ M19) i ich zgodności z różnymi mikroskopami tej firmy:
- obiektywy te najczęściej używane są do zastosowań technicznych a nie biologicznych, więc większość dostępnych obiektywów na rynku wtórnym jest przeznaczona do pracy bez szkiełka nakrywkowego (oznaczenie oo/0)
- obiektywy CZJ M19 przeznaczone do zastosowań biologicznych (czyli z oznaczeniem oo/0,17) najczęściej są używane na mikroskopach Carl Zeiss Jena NU / NU2
- w mikroskopach Carl Zeiss Jena Nf i Lumipan obiektywy CZJ M19 używa się razem z oświetlaczem EPI
- w mikroskopach Carl Zeiss Jena Polmi-A można używać obiektywów CZJ M19, ale dają one inne powiększenie niż nominalne
- mikroskopy Carl Zeiss Jena Amplival / Amplival Pol / Amplival Interphako / Peraval posiadają wymienny rewolwer i istnieje też przeznaczony do tych mikroskopów rewolwer umożliwiający obsługę obiektywów z gwintem M19
- mikroskopy Carl Zeiss Jena Metaval i Neophot używają nowych wersji obiektywów CZJ M19 (takie z grubo-karbowanym brzegiem i lśniącą obudową), mimo to wiele osób na tych mikroskopach eksperymentuje ze starszymi obiektywami M19
- mikroskopy Carl Zeiss Jena Epignost oraz BK 70x50 były produkowane w różnych wersjach z całkowicie odmiennymi konfiguracjami - i niektóre pracują z obiektywami CZJ M19
- mikroskopy Carl Zeiss Jena Vertival / Epival / Nf / BK 70x50 często umożliwiają pracę z obiektywami CZJ M19 w trybie EPI ciemnego pola
- na odwróconym mikroskopie metalograficznym Carl Zeiss Jena Epityp-2 wiele osób używa obiektywów biologicznych przeznaczonych do pracy ze szkiełkiem nakrywkowym, zaś szkiełko z preparatem kładzą na stoliku "do góry nogami", czyli szkiełkiem nakrywkowym do dołu.

Opis tej części do mikroskopu.

170 mm
Długość fokalna: 37 mm
Szkiełko nakrywkowe: tak, 0,17 mm
Immersja: nie
Gwint: RMS

Obiektyw ten został wymontowany z mikroskopu Leitz Dialux, ale pasuje do większości mikroskopów Leitz Wetzlar wyprodukowanych mniej więcej przed 1980 rokiem (SM, SM-Lux, Dialux, Ortholux, Orthoplan itp.).

Kilka przydatnych informacji o obiektywach Leitz Wetzlar o TL=170 mm i FL=37 mm:
- większość mikroskopów firmy Leitz wyprodukowanych mniej więcej przed 1980 rokiem obsługuje zarówno obiektywy o długości tubusu 160 mm jak i 170 mm
- wiele mikroskopów firmy Leitz obsługuje zarówno obiektywy o długości fokalnej 37 mm jak i 45 mm
- po dołożeniu do takiego obiektywu adaptera RMS-8mm obiektyw uzyskuje długość fokalną 45 mm. Firma Leitz produkowała takie adaptery pod nazwą "Plezzy" - ale wielu użytkowników robi własne, z metalu lub na drukarkach 3D

Opis tej części do mikroskopu.

mocowaniem szkiełek mikroskopowych. Pozwala na ich szybkie mocowanie i wymianę bez mechanizmu krzyżowego XY.

W mikroskopach Carl Zeiss Jena dostępnych jest kilka różnych mechanizmów mocowania preparatu (szkiełka). System poruszania kasetkami (niem. Gleitkassette) jest jednym z nich, stojącym w opozycji do klasycznych rozwiązań z mechanizmem krzyżowym i łapkami trzymającymi szkiełko.

W stosunku do tego mocowania preparatu powszechnie używa się różnych nazw, m.in.:
- kaseta preparatowa (niem. Gleitkassette)
- kaseta na preparat (niem. Objektkassette)
- kaseta na szkiełko mikroskopowe
- uchwyt preparatu
- uchwyt szkiełka
- uchwyt na szkiełko mikroskopowe

To nie jest kompletny system do zamocowania na powierzchni stolika mikroskopowego, czyli nie jest to "Gleitkassettensystem". Jest to jedynie kasetka (niem. Gleitkassette), która jest wymiennym materiałem eksploatacyjnym i montuje ją się do odpowiedniej podstawy.

Na ostatnim zdjęciu w galerii za pomocą strzałki wskazuję dokładnie, o który element chodzi.

Opis tej części do mikroskopu.

mikroskopu: jaskółczy ogon
Średnica mocowania do mikroskopu: 41 mm

Aby rozwiać wątpliwości: jest to głowica do mikroskopu nieczęsto spotykanego producenta o nazwie Steinmar Berlin. To nie jest pomyłka i nie mam na myśli firmy Steindorff Berlin.

Opis tej części do mikroskopu.

obiektywowym. Są to sloty (puste miejsca), w które wkłada się wsuwki z filtrami. To jest ten element, który portal Microscopy-UK (https://www.microscopy-uk.org.uk/mag/imgmar09/JenamedFinal.pdf) nazwał "in-tube filter holders".

Ten uchwyt filtrów pasuje do następujących mikroskopów firmy Carl Zeiss Jena:
- Jenamed Variant
- Jenamed Cytology
- Jenamed Hematology
- Jenamed Histology
- Jenamed-2
- Jenamed Fluorescence

Metalowe, odlewane lub wtryskiwane części firmy Carl Zeiss Jena posiadają swoje numery. Ta część nosi numer: 2709/2 (pełen zapis: Si10 CZ 2709/2).

Mechanicznie ta "kostka z pustymi slotami" jest przykręcona do odlewu numer Si10 CZ 2708, czyli bloku rewolweru obiektywowego.

Na ostatnim zdjęciu w galerii za pomocą strzałki pokazuję dokładnie o który element chodzi.

Opis tej części do mikroskopu.

45 lub krótszych
Grubość: nie jest przeznaczone do tzw. "grubych" obiektywów
Gwint w zakrętce: nie, w zakrętce tego pudełeczka nie ma gwintu do wkręcania obiektywu RMS

W tym pudełeczku można trzymać zarówno tzw. "krótkie" obiektywy (DIN 33 mm), dłuższe (DIN 37 mm) oraz długie (DIN 45 mm), jeśli nie są to tzw. "grube" obiektywy.

Jeśli chodzi o obiektywy PZO, to można w nim trzymać każdy standardowy obiektyw achromatyczny oraz wszystkie obiektywy do kontrastu fazowego. Nie mieszczą się w nim niektóre nietypowe obiektywy mikroskopowe PZO, np. obiektyw 100x PI (z czerwonym paskiem).

Na rynku używa się różnych nazw, aby nazwać pudełeczko na obiektyw mikroskopowy, m.in.:
- pudełko na obiektyw
- pudełeczko na obiektyw
- pojemnik na obiektyw
- kontener na obiektyw
- kontenerek na obiektyw
- opakowanie na obiektyw
- futerał na obiektyw
- kasetka na obiektyw
- osłona transportowa obiektywu
- pojemnik ochronny na obiektyw
- pudełko ochronne na obiektyw
- pojemnik przeciwkurzowy na obiektyw
- pojemnik do przechowywania obiektywu
- pojemnik transportowy na obiektyw

Każde pudełeczko posiada na zakrętce logo firmy PZO. Zakrętki mogą być w kolorze czarnym, białym lub szarym.

Co prawda największą wartość to pudełeczko ma dla użytkowników i kolekcjonerów posiadających obiektywy polskiej firmy PZO, ale oczywiście można w nich przechowywać obiektywy dowolnego producenta.

Opis tej części do mikroskopu.

pionowego w mikroskopie.

Z tego co wiem, taki sam mechanizm działa w następujących mikroskopach Carl Zeiss Jena:
- Ergaval
- Amplival
- Fluoval
- Vertival
- Epival
- Docuval
- Metaval
- Peraval

Element ten zakłada się na wał, wsuwając wewnętrzny wypust w rowek na wale. Po dokręceniu okrągłej nakrętki rowkowej uzyskujemy mechanizm uniemożliwiający samoistne odkręcenie się pod wpływem drgań.

Instrukcja jak rozkręcić mechanizm ruchu precyzyjnego i zgrubnego w mikroskopie Carl Zeiss Jena Amplival / Ergaval: https://www.mikroskopie-forum.de/index.php?topic=38565.0

Opis tej części do mikroskopu.

pionowego w mikroskopie.

Z tego co wiem, taki sam mechanizm działa w następujących mikroskopach Carl Zeiss Jena:
- Ergaval
- Amplival
- Fluoval
- Vertival
- Epival
- Docuval
- Metaval
- Peraval

Element ten pełni funkcję regulatora oporu jako hamulec cierny. Dokręcanie zewnętrznego elementu dociska stożek tulei, co powoduje jej ściśnięcie na nacięciu. Zwiększa to tarcie na wałku i sprawia, że cały mechanizm "chodzi ciężej".

Uwaga - w niektórych opisach dostępnych na Internecie ten element nosi nazwę: "kawałek drewniany".

Instrukcja jak rozkręcić mechanizm ruchu precyzyjnego i zgrubnego w mikroskopie Carl Zeiss Jena Amplival / Ergaval: https://www.mikroskopie-forum.de/index.php?topic=38565.0

Opis tej części do mikroskopu.

wymontowana z mikroskopu Zeiss Standard 14, ale najprawdopodobniej pasuje ona do większości modeli serii Standard, np."
- Zeiss Standard GFL
- Zeiss Standard 16
- Zeiss Standard WL 89
- Zeiss Standard Universal
- Zeiss Standard Photomicroscope
- Zeiss Ultraphot

Uwaga - na przestrzeni lat mikroskopy Zeiss (lub te same mikroskopy sprzedawane pod nazwami Zeiss-Winkel lub pod marką Opton), zwłaszcza prostsze modele Zeiss Standard Junior mogły używać różnych śrub do mocowania głowic. Niekoniecznie to były śruby sprężynowe - niekiedy to były zwykłe nagwintowane śruby dociskowe.

Przed podjęciem decyzji o wymianie śruby w mikroskopie najlepiej jest dokładnie porównać wygląd i wymiary na podstawie zdjęć w galerii lub zadać pytanie na forum https://www.mikroskopie-forum.de/

Opis tej części do mikroskopu.

dowolnego producenta, który pozwala na używanie okularów o średnicy montażowej 23,2 mm.

Firma "Dr. G. Schuchardt Göttingen" nie produkowała i nie produkuje mikroskopów. Wcześniej sprzedawała głównie mikroskopy firm Hertel & Reuss i Will Wetzlar pod własną marką.

Opis tej części do mikroskopu.

kondensora oraz listwa zębata z elementem na którym montuje się uchwyt z kondensorem.

Uwaga - ten moduł NIE PASUJE do mikroskopów Carl Zeiss Jena Nf oraz Carl Zeiss Jena Lu mimo, że bloki pełniące tę samą funkcję w tych mikroskopach wyglądają BARDZO podobnie.

Na ostatnich zdjęciach w galerii za pomocą strzałek pokazuję dokładnie o który element chodzi i gdzie on znajduje się w mikroskopie Carl Zeiss Jena NU-2.

Opis tej części do mikroskopu.

wymontowana z mikroskopu Zeiss Standard 14, ale najprawdopodobniej pasuje ona do większości modeli serii Standard, np."
- Zeiss Standard GFL
- Zeiss Standard 16
- Zeiss Standard WL 89
- Zeiss Standard Universal
- Zeiss Standard Photomicroscope
- Zeiss Ultraphot

Uwaga - na przestrzeni lat mikroskopy Zeiss (lub te same mikroskopy sprzedawane pod nazwami Zeiss-Winkel lub pod marką Opton), zwłaszcza prostsze modele Zeiss Standard Junior mogły używać różnych śrub do centrowania głowic. Niekoniecznie to były tak wyglądające specjalne bolce - niekiedy to były zwykłe nagwintowane śruby dociskowe.

Przed podjęciem decyzji o wymianie śruby w mikroskopie najlepiej jest dokładnie porównać wygląd i wymiary na podstawie zdjęć w galerii lub zadać pytanie na forum https://www.mikroskopie-forum.de/

Na ostatnich zdjęciach w galerii za pomocą strzałek pokazuję dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje.

Opis tej części do mikroskopu.

szerokiego pola (Zeiss P/N 47 30 68). Może ona być zamontowana w tubusie nad rewolwerem obiektywowym a pod głowicą okularową. Soczewką tą porusza się za pomocą dźwigni, która wystaje poza obręb tubusu. Dźwignia ta jest nazwana w dokumentacji producenta "Switch to turn axis, e.g. with wide field changer 0.8x-1x". Jeśli w mikroskopie nie ma tego opcjonalnego elementu, to otwór, w którym powinna być dźwignia jest zaślepiony plastikową zaślepką, dodatkowo dociśniętą śrubą mocującą. To jest właśnie ta zaślepka oraz śruba.

Ta konkretna zaślepka została wymontowana z mikroskopu Zeiss Standard 14, który domyślnie nie posiada soczewki z dźwignią, ale najprawdopodobniej pasuje ona do większości modeli serii Standard, np.:
- Zeiss Standard GFL
- Zeiss Standard 16
- Zeiss Standard WL 89

Sama ta zaślepka posiada numer katalogowy (niem. Bestellnummer): Zeiss 47 30 65 (inny zapis: Zeiss 473065) i nosi nazwę "element maskujący tubusu pośredniego".

Nie dość, że sama ta plastikowa zaślepka z biegiem lat się gubi, to dodatkowo sama dźwignia (lub soczewka) ulegają uszkodzeniu i wówczas zachodzi konieczność ich wymontowania. Wówczas, żeby zabezpieczyć optykę w mikroskopie przed kurzem należy zamontować tę właśnie zaślepkę.

Na ostatnich zdjęciach w galerii za pomocą strzałek pokazuję dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje.

Opis tej części do mikroskopu.

Stativ).

Mikroskop Carl Zeiss Jena Lu posiada modułową budowę (taką samą jak większy mikroskop Carl Zeiss Jena Nf). Ta część (ten moduł) składa się z następujących elementów:
- mocowanie typu jaskółczy ogon wraz ze śrubą dociskową, aby zamontować go do bloku podnoszenia kondensora
- obejma mocowania kondensora (uchwyt kondensora) wraz ze śrubą przytrzymującą kondensor
- przysłona irysowa (aperturowa)
- sanki przysłony irysowe umożliwiające przesuwanie przysłony na boki
- mimośród pozwalający na obracanie sanek, co umożliwia oświetlanie nie tylko z boków ale też z przodu lub z tyłu
- blaszka sprężynująca (lock) umożliwiająca wyprowadzenie całej przysłony z toru optycznego

Uchwyt kondensora posiada wewnętrzną obejmę montażową dla kondensorów o średnicy 39,5 mm.

Przesuwna przysłona irysowa zamontowana pod kondensorem mikroskopowym umożliwia ustawienie oświetlenia ukośnego (ang. oblique illumination) i uzyskanie plastycznego 3D obrazu zwiększającego kontrast obiektów bezbarwnych (np. pojedyncze niebarwione komórki), co daje efekt podobny do kontrastu interferencyjnego DIC.

W stosunku do tego elementu na rynku używa się różnych nazw, m.in.:
- uchwyt kondensora z oświetleniem ukośnym
- uchwyt kondensora z przesuwną przysłoną irysową
- kondensor z przysłoną mimośrodową
- przysłona irysowa z przesunięciem bocznym
- przysłona dekoncentryczna
- przysłona aperturowa przesuwna w bok
- przysłona ukośna
- moduł oświetlenia ukośnego
- uchwyt kondensora do oświetlenia ukośnego
- kondensor do obserwacji podobnej do DIC
- układ Schieflicht
- przysłona do efektu pseudo-DIC

Uwaga - ten moduł kondensora NIE PASUJE do mikroskopów Carl Zeiss Jena Nf, Ng, Lumipan, Polmi-A czy Nu - mimo, że na pierwszy rzut oka mocowanie tego modułu wygląda bardzo podobnie.

Opis tej części do mikroskopu.

Zeiss Jena
Wersja: kolor szary, z mikroskopu Carl Zeiss Jena Amplival
Sposób montażu: przysłona aperturowa w formie odłączalnego modułu
Centrowalna: tak

Mechanicznie ten moduł przysłony irysowej montuje się na dole kondensora pankratycznego.

W kondensorach pankratycznych Carl Zeiss Jena przysłona jest w formie odłączalnego modułu, gdyż można ją odłączyć i w jej miejsce zainstalować np. moduł kontrastu fazowego lub moduł polaryzacji. Właśnie z tego powodu, że można ten element odłączyć - w wielu takich kondensorach dostępnych na rynku wtórnym brakuje właśnie tej części - po prostu z biegiem lat gubi się.

Co ciekawe, jest to element bardzo często przerabiany: gdy ktoś nie ma moduły kontrastu fazowego lub polaryzacyjnego to często do środka modułu przysłony aperturowej użytkownicy wkładają folię polaryzacyjną lub własnego projektu krążki fazowe i w ten sposób uzyskuję to, czego potrzebują za pomocą DIY.

Moduł ten może też rozwiązać częsty problem mikroskopu Carl Zeiss Jena Amplival polegający na uszkodzeniu listków przysłony w kondensorze.

Opis tej części do mikroskopu.

zasilania prądem stałym z modułu zasilacza (ang.: DC power module) do płytki wyboru portu RS232 (ang.: selector PCB) oraz innych powiązanych modułów sterujących (takich jak osie napędu statywu).

Instrukcja serwisowa statywu Leica OH4 do mikroskopu operacyjnego: https://documents.cdn.ifixit.com/EuZcy2xHuDiCJwft.pdf

Opis tej części do mikroskopu.

Lomo
Typ: okulary szerokokątne do mikroskopu stereoskopowego
Powiększenie okularów: 6,25x
Przeznaczenie: mikroskop Lomo MPC-2
Średnica montażowa: 40 mm (tak, czterdzieści milimetrów)

UWAGA - "MPC" jest pisane cyrylicą, więc zapis alfabetem łacińskim nazwy tego modelu mikroskopu to MPS-2.

Opis tej części do mikroskopu.

mikroskopu stereoskopowego
Powiększenie okularów: 25x
Przeznaczenie: mikroskop Lomo MPC-2
Średnica montażowa: 40 mm (tak, czterdzieści milimetrów)

UWAGA - "MPC" jest pisane cyrylicą, więc zapis alfabetem łacińskim nazwy tego modelu mikroskopu to MPS-2.

Opis tej części do mikroskopu.

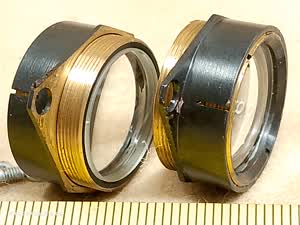

jest zmiana powiększenia. Wygrawerowana na pierścieniu podziałka ze skalą pozwala określić obecne powiększenie.

W mikroskopie stereoskopowym Carl Zeiss Jena Citoval-2 płynne powiększenie (tzw. zoom) jest realizowany wewnątrz korpusu mikroskopu (jest to system Greenough), zaś obiektyw jest stałoogniskowy.

W zestawie znajduje się gwintowany pierścień umożliwiający mocowanie tego zestawu do korpusu (do body) mikroskopu.

Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

elementu jest zamocowanie mikroskopu do statywu. W instrukcji obsługi mikroskopu Carl Zeiss Jena Citoval-2 (https://www.mikroskop-online.de/Mikroskop%20BDA/30-725-1%20%20TECHNIVAL%202%20%20CITOVAL%202.pdf, strona 4) element statywu do którego pasuje ta szyna nosi numer 35.

Szyna ta często ulega ukruszeniu, ponieważ wykonana jest ze stosunkowo kruchego materiału a śruba którą zaciska się tę szynę do statywu - jest ze stali (widać to doskonale na tym zdjęciu: https://www.serwismikroskopowy.pl/photo/carl-zeiss-jena-citoval-2-technival-2-stereomikroskop-tischstativ-mit-fokussiertrieb-99477-7). Uderzenie lub nawet zbyt silne dokręcenie tej śruby może spowodować ukruszenie tej szyny montażowej.

Ten element pomoże z następującymi problemami, które można napotkać przy użytkowaniu mikroskopu Carl Zeiss Jena Citoval-2 oraz Technival-2:
- jeśli posiadasz mikroskop, który był używany bez statywu lub na specjalnym wysięgniku i nie posiada tej szyny montażowej
- jeśli na skutek np. uderzenia lub z racji zmęczenia materiału szyna ta się ukruszyła i nie można stabilnie zamocować mikroskopu do statywu stołowego

Co bardzo ciekawe, ta szyna montażowa jest doskonałym elementem umożliwiający zamontowanie mikroskopu innej firmy do statywu stołowego oryginalnie przeznaczonego do mikroskopów Carl Zeiss Jena Citowal-2 / Technival-2. Wystarczy to mocowanie przykręcić do korpusu mikroskopu (śruby znajdują się w zestawie).

Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

SFL100 530 nm
Numer producenta: 11504195
Rodzaj źródła światła: dioda LED
Długość fali: 530 nm
Kolor światła: zielony (TRITC)
Sposób montażu do mikroskopu: jaskółczy ogon
Średnica montażowa: 48 mm
Pasuje do mikroskopów: Leica DMi8 / DM1000 / DM2000 / DM2500 / DM3000
Pasująca kostka filtrów: 530 nm LED (na przykład PN 11504156)
Włącznik ON/OFF: jest wbudowany w oświetlaczu, razem z potencjometrem do regulacji natężenia światła

Oświetlacz ten dostarcza silne, zielone światło fluorescencyjne do mikroskopów:
- odwróconego mikroskopu Leica DMi8
- rutynowych mikroskopów Leica DM1000-DM3000

Podobnymi oświetlaczami, różniącymi się barwą światła (długością fali) są:
- P/N 11504196 Leica SFL100, 365 nm
- P/N 11504138 Leica SFL100, 470 nm

Ważne:
- dołączony zasilacz nie jest oryginalnym zasilaczem Leica - jest to pasujący zasilacz innego producenta
- aby efektywnie pracować z tą długością fali, mikroskop musi posiadać odpowiedni zestaw filtrów optycznych (tzw. kostkę fluorescencyjną)
- ten LED-owy oświetlacz, z racji na przepisy prawne dot. bezpieczeństwa - nie jest dostępny na terenie U.S.A.
- pracując ze światłem fluorescencyjnym zawsze należy uważać, aby nie uszkodzić wzroku

Światło 530 nm jest powszechnie używane w dwóch konfiguracjach optycznych.
1. Jako światło wzbudzające (Excitation). Wzbudza barwniki fluorescencyjne o żółtym, pomarańczowym i czerwonym spektrum emisji:
- Cy3 / Alexa Fluor 546 / Alexa Fluor 555 - popularne znaczniki w immunofluorescencji
- TRITC / Rhodamine - klasyczne barwniki rodaminowe do znakowania przeciwciał i cytoszkieletu (aktyny)
- dTomato / mStrawberry czerwone białka fluorescencyjne stosowane w badaniach przyżyciowych in vivo
2. Jako pasmo detekcji emisji (Emission). W klasycznej konfiguracji wzbudzenia światłem niebieskim (np. laserem 488 nm), długość fali 530 nm jest punktem maksymalnej emisji (zielonej fluorescencji) dla:
- GFP (Green Fluorescent Protein) - standard w inżynierii genetycznej i biologii komórki
- FITC / Alexa Fluor 488 - najpopularniejsze barwniki do znakowania struktur komórkowych
- Fluo-4 / Calcein - wskaźniki używane do pomiaru stężenia jonów wapnia oraz żywotności komórek

Ten oświetlacz nie posiada nietypowego sposobu montażu do mikroskopu - jest to zwykły jaskółczy ogon o średnicy 48 mm. Dzięki temu można próbować adaptować go do innych modeli mikroskopów Leitz / Leica a nawet do mikroskopów innych producentów.

Opis tej części do mikroskopu.

obserwację obiektu i wykonywanie zdjęć (lub nagrywanie filmów) na mikroskopie stereoskopowym Lomo MBC-10 (Lytkarino).

Zapis MBC-10 jest to zapis cyrylicą. Odpowiednikiem tej nazwy zapisaną alfabetem łacińskim jest nazwa MBS-10.

Mikroskop MBC-10 był sprzedawany również pod nazwami:
- OGME-P3
- SF-100 (na rynku USA)
- Silver Connection MBC-10 (głównie na rynku niemieckim)
Są te dokładnie te same mikroskopy, czyli ten trinokular pasuje również do modeli z takimi nazwami.

Producent: LZOS Lytkarino
Informacja o producencie: powszechnie ale błędnie podaje się, że producentem jest firma Lomo
Model: MFU
Rok produkcji: 1995
Rodzaj elementu: adapter fotograficzny / trinokular
Podział światła: 50% światła z jednego oka jest przekazywane do wyjścia fotograficznego
Jednoczesna obserwacja: tak, adapter pracuje w trybie simul-focal i nie odłącza jednoczesnej obserwacji
Sposób podłączenia urządzenia fotograficznego: gwint M42, czyli poprzez odpowiednią przejściówkę można podłączyć dowolny tym aparatu lub kamery

Mechanicznie to złącze fotograficzne montuje się pomiędzy zmieniaczem powiększeń a głowicą dwuokularową.

W stosunku do tego adapteru kamery są powszechnie używane różne określenia, m.in:
- SF-FA (nazwa używana w USA)
- trinokular / lub po prosty "trino"
- głowica trino
- adapter foto / adapter fotograficzny
- tubus foto / tubus fotograficzny
- złącze fotograficzne
- adapter kamery
- wyjście foto / wyjście fotograficzne
- wyjście, aby podłączyć kamerę
- przejściówka foto M42

Warto zauważyć, że ten tubus fotograficzny nie pasuje do mikroskopów stereoskopowych MBC-1 / MBC-2 / MBC-9 i nie pasuje do żadnego mikroskopu biologicznego - nawet do biologicznych mikroskopów Lomo.

Opis tej części do mikroskopu.

mikroskopowego PZO:
Producent: PZO Poland
Model: 40/0,65 170/0,17
Powiększenie: 40x
Korekcja: Achromat
Apertura numeryczna: 0,65
Długość tubusu: 170 mm (bardzo rzadkie w PZO)
Długość fokalna: 33 mm
Szkiełko nakrywkowe: tak, o grubości 0,17 mm
Immersja: nie (obiektyw suchy)
Gwint: RMS

Zwróć uwagę, że jest to obiektyw zaprojektowany do mikroskopów z długością fokalną 170 mm. Chodzi o starsze modele mikroskopów PZO:
- PZO MinO
- PZO M100
- PZO ML1 / ML2 i ML3
- PZO MB1 oraz MB2
- ale zdecydowanie nie jest to pełna lista

Można go używać z dowolnym mikroskopem potrafiącym obsługiwać obiektywy RMS, TL=170 mm, FL=33 mm. Po zamontowaniu 12 mm adaptera ten obiektyw oczywiście będzie posiadał FL=45 mm.

Wiele mikroskopów z lat 50-60 XX wieku obsługuje zarówno obiektywy z TL=170 mm jak i 160 mm. Co ciekawe, w wielu mikroskopach zaprojektowanych dla tubusu 160 mm można używać obiektywów projektowanych dla tubusu o długości 170 mm jeśli się w głowicy wysunie okulary mikroskopowe o 10 mm (rozwiązanie stosowane w mikroskopach Leitz Wetzlar).

Opis tej części do mikroskopu.

17
Numer producenta: 46 05 10-9906 (inny zapis: 460510 - 9906)
Korekcja kolorów: Planchromat
Apertura numeryczna N.A.: 0,35
Długość tubusu: 160 mm
Długość fokalna: 45 mm
Szkiełko nakrywkowe: tak, o grubości 0,17 mm
Immersja: nie (obiektyw suchy)
Gwint: RMS

Opis tej części do mikroskopu.

17
Numer producenta: 46 07 10-9904 (inny zapis: 460710 - 9904)
Korekcja kolorów: Planchromat
Apertura numeryczna N.A.: 0,65
Długość tubusu: 160 mm
Długość fokalna: 45 mm
Szkiełko nakrywkowe: tak, o grubości 0,17 mm
Immersja: nie (obiektyw suchy)
Gwint: RMS

Opis tej części do mikroskopu.

17
Powiększenie: 40x
Korekcja: Achromat
Apertura numeryczna: 0,65
Długość tubusu: 160 mm
Długość fokalna: 33 mm
Szkiełko nakrywkowe: tak, o grubości 0,17 mm
Immersja: nie (obiektyw suchy)
Gwint: RMS

Można go używać z dowolnym mikroskopem dowolnego producenta. Oczywiście mikroskop musi być zgodny, czyli obsługiwać obiektywy RMS, TL=160 mm, FL=33 mm. Po zamontowaniu 12 mm adaptera ten obiektyw oczywiście będzie mógł pracować w mikroskopach zaprojektowanych dla FL=45 mm

Fakt, że obiektyw ten posiada FL = 33 mm (czyli, że jest to tzw. krótki obiektyw) pozwala go używać z mikroskopami innych producentów, m.in.:
- Carl Zeiss Jena Lg
- Carl Zeiss Jena Lumipan
- Lomo Biolam
- Lomo MBB-1A
- PZO MB-10
- Nikon S
- Olympus KHC

Opis tej części do mikroskopu.

SWF 5x
Oznaczenie: SWF = Super Wide Field
Powiększenie: 5x
Pole widzenia: 26
Kompatybilność: mikroskopy stereoskopowe Euromex serii E oraz Z

Ta konkretna para została wymontowana z mikroskopu Euromex Arnhem ES z głowicą model EE.1524 (z powiększeniami 2x / 4x). Oczywiście pasują również do głowicy EE.1523 z powiększeniami 1x / 3x.

Okulary o tak niskim powiększeniu (czyli 5x) są używane przez użytkowników, którzy potrzebują pracować z dużym polem widzenia i obserwują stosunkowo duże obiekty (elektronicy, jubilerzy, grawerzy). Przy mikroskopie z obiektywem 2x po zamontowaniu okularów 5x uzyskujemy powiększenie 10x.

Opis tej części do mikroskopu.

S SWF 20x
Oznaczenie: SWF = Super Wide Field
Powiększenie: 20x
Pole widzenia: 12
Kompatybilność: mikroskopy stereoskopowe Euromex serii E oraz Z

Ta konkretna para została wymontowana z mikroskopu Euromex Arnhem ES z głowicą model EE.1524 (z powiększeniami 2x / 4x). Oczywiście pasują również do głowicy EE.1523 z powiększeniami 1x / 3x.

Opis tej części do mikroskopu.

umożliwia zarówno standardowe poruszanie w przód-tył i na boki za pomocą śruby i manipulatora, ale również płynne ślizganie za pomocą ruchu dłonią (dobrze widać to na załączonym video).

Stolik ten montuje się do mikroskopu Wild M20 tak samo jak klasyczny stolik XY, czyli na śruby.

UWAGA - stolik ten w centrum może mieć nieprzezroczystą płytkę blaszaną lub przezroczyste szkiełko (jeśli jednak chcesz mieć oświetlenie od spodu). W prezentowanym tutaj egzemplarzu NIE MA żadnej płytki.

Opis tej części do mikroskopu.

szyny w uchwycie kondensora. Nie jest to kondensor mocowany w okrągłej obejmie, czyli nie posiada on "średnicy" jako parametru, który go opisuje.

Ten kondensor został wymontowany z mikroskopu Leitz Wetzlar Dialux (pierwszy, czarny model), ale według mojej najlepszej wiedzy pasuje również do innych mikroskopów z tej epoki: do Leitz Ortholux, Leitz Orthoplan. Ważne - nie pasuje do mikroskopów Leitz SM.

Górna, odchylana soczewka pozwala na uzyskanie najlepszego obrazu przy pracy z obiektywami z wysoką aperturą numeryczną N.A., zaś po odchyleniu górnej soczewki uzyskujemy optymalne oświetlenie przy użyciu obiektywów o powiększeniu mniejszym niż 10x.

Opis tej części do mikroskopu.

Jena
Oznaczenie: P16x (12,5)
Średnica montażowa: 23,2 mm
Muszle oczne: tak, para

Te okulary najczęściej są stosowane w mikroskopach:
- Carl Zeiss Jena Technival / Technival-2
- Carl Zeiss Jena Citoval / Citoval-2

Mikroskopy Carl Zeiss Jena Technival i Citoval (starszy typ, bez numeru "2") mają kolor szary, zaś modele Technival-2 i Citoval-2 mają kolor biały. Te okulary mają kolor biały - czyli dedykowane są do nowszej wersji mikroskopów stereoskopowych Carl Zeiss Jena Citoval-2 i Technival-2.

Opis tej części do mikroskopu.

mikroskopu polaryzacyjnego. Głowica ta zawiera wbudowaną soczewkę Bertranda, którą można wysunąć z toru optycznego. Dzięki temu można prowadzić zarówno standardowe obserwacje ortoskopowe jak i konoskopowe.

Podstawowe parametry:
Producent: Leitz Wetzlar
Średnica pasujących okularów: 30 mm
Rodzaj pasujących okularów: zarówno zwykłe jak i polaryzacyjne z ząbkiem blokującym położenie
Soczewka Bertranda: tak, z pokrętłem do jej ustawiania
Pasuje do: mikroskopu Leitz Wetzlar SM-Pol

Ważne: niepolaryzacyjne wersje mikroskopu Leitz Wetzlar SM (oraz SM-D) posiadają inny sposób montażu głowicy i ta głowica do nich nie pasuje.

Na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część. Dodatkowo na załączonym wideo widać m.in. mechanikę poruszania soczewką Bertranda.

Opis tej części do mikroskopu.

obserwacji:
- jasne pole
- ciemne pole
- oświetlenie ukośne
- kontrast fazowy

Potrafi współpracować z obiektywami fazowymi o różnych powiększeniach i od różnych producentów (wystarczy ręcznie zestroić średnicę pierścienia).

Podstawowe parametry:
Producent: Leitz Wetzlar
Model: kondensor Heinego
Średnica montażowa: 39,5 mm
Apertura numeryczna N.A.: zmienna, aż do 1.4

Ten kondensor Heinego Leitz Wetzlar był przeznaczony do mikroskopów z uchwytem kondensorów w formie okrągłej obejmy (np. mikroskopy Leitz SM). Nie jest to kondensor wsuwany w szyny montażowe (jak np. w mikroskopie Leitz Orthoplan).

Kondensor ten pasuje do mikroskopów wielu producentów (np. PZO, Steindorff Berlin, Zeiss, Carl Zeiss Jena, Leitz, Kremp Wetzlar, Will Wetzlar i wielu innych) z uchwytem kondensora o średnicy 39,5 mm.

Opis tej części do mikroskopu.

choć błędnie nazywany "Lomo")
Model: 20 0,40
Powiększenie: 20x
Korekcja: Achromat
Apertura numeryczna: 0,40
Długość tubusu: 160 mm
Długość fokalna: 33 mm
Szkiełko nakrywkowe: 0,17 mm
Immersja: nie
Gwint: RMS
Numer seryjny: 01234

Można go używać z dowolnym mikroskopem dowolnego producenta. Oczywiście mikroskop musi być zgodny, czyli obsługiwać obiektywy RMS, TL=160 mm, FL=33 mm.

Po zamontowaniu 12 mm adaptera ten komplet adapter i obiektyw będzie działał jak obiektyw z FL=45 mm.

Obiektyw ten jest atrakcyjny głównie dla kolekcjonerów, gdyż:
- niewiele jest na rynku obiektywów mikroskopowych z logo LZOS
- obiektyw ma tzw. "złoty numer seryjny": 01234

Opis tej części do mikroskopu.

końcu ramienia i spełnia kilka funkcji:
- od góry montuje się na nim głowicę mikroskopową (monokular, binokular lub głowicę fotograficzną trino)
- wewnątrz znajduje się slider z analizatorem polaryzacyjnym, który za pomocą przełącznika można wysunąć z toru optycznego
- od spodu do tego elementu montuje się polaryzacyjny rewolwer obiektywowy

Na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część. Dodatkowo w załączonym wideo widać mechanikę poruszania analizatorem do polaryzacji.

Opis tej części do mikroskopu.

gwintu: RMS
Centrowanie: tak, każdy obiektyw można niezależnie centrować (wymagany jest specjalny kluczyk / narzędzie)
Sposób montażu: rewolwer montuje się do korpusu mikroskopu za pomocą śrub

Na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część. Dodatkowo w załączonym wideo widać mechanikę poruszania tego rewolweru.

Opis tej części do mikroskopu.

Wetzlar
Rodzaj: stolik do pracy ze światłem przechodzącym
Sposób montażu: stolik ten montuje się do korpusu mikroskopu za pomocą śrub
Centrowanie: w mikroskopie Leitz Wetzlar SM-Pol stolik ten centruje się za pomocą dwóch śrub

Wielu użytkowników mikroskopu Leitz Wetzlar SM (lub SM-D) nurtuje pytanie:
- Czy stolik polaryzacyjny z mikroskopu Leitz SM-Pol mogę zamontować do mikroskopu Leitz SM i w ten sposób zamienić go na mikroskop polaryzacyjny?
- Odpowiedź brzmi: Nie. Mechanizm centrowania tego stolika polaryzacyjnego powoduje, że stolik ten nie pasuje do niepolaryzacyjnego mikroskopu Leitz SM. Poza tym mikroskop Leitz SM różni się od polaryzacyjnego modelu SM-Pol nie tylko stolikiem.

Na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część. Dodatkowo w załączonym wideo widać mechanikę poruszania tym stolikiem.

Opis tej części do mikroskopu.

Do tej obudowy wsuwa się źródło światła (domyślnie w tym modelu jest to żarówka 8V 20W). Cała obudowa pokryta jest gęstymi metalowymi żeberkami spełniającymi funkcję radiatora odprowadzającego ciepło. Na końcu tej obudowy znajduje się soczewka kondensora kolimująca wiązkę światła i mocowanie typu jaskółczy ogon. Tym mocowaniem zakłada się ten kondensor do kolejnego elementu toru oświetlenia, którym jest uchwyt ze slotem na wsuwki,

Nazwa modelu MMU-3 jest zapisana alfabetem łacińskim. Oznaczenie to pisane cyrylicą wygląda jak MMY-3 i osoby nieznające cyrylicy mogą model tego mikroskopu zapisywać właśnie w ten sposób.

Ciekawostką jest, że zastosowane tu złącze typu jaskółczy ogon posiada średnicę 41,5 mm co jest standardową średnicą mocowania akcesoriów (np. głowic mikroskopowych i tubusów pośrednich) nie tylko w mikroskopach Lomo, ale i Carl Zeiss Jena, rumuńskich IOR, czechosłowackich Meopta ale nie tylko. Z tego powodu ta obudowa oświetlacza jest niekiedy stosowana jako źródło światła odbitego EPI w różnych przeróbkach mikroskopów Carl Zeiss Jena.

Na ostatnim zdjęciu, na zeskanowanej stronie z instrukcji obsługi mikroskopu Lomo MMU-1 wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

mikroskopowego. Można też zamontować specjalistyczny stolik na szynach bocznych - te szyny widać na zdjęciach, znajdują się one po bokach podstawy tego statywu.

Na ostatnim zdjęciu, na zeskanowanej stronie z instrukcji obsługi mikroskopu Lomo MMU-1 wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

mechanizmu jest precyzyjne ustawianie ostrości - przekładanie poziomego ruchu pokrętłem na precyzyjny ruch pionowy.

Opis tej części do mikroskopu.

(ruch makro) i współosiowy przesuwu precyzyjnego (ruch mikro)
- kompletną podstawę z uchwytem oświetlacza, przysłoną polową i filtrami
- kompletne ramię z uchwytem tubusu, przełącznikiem oświetlenia EPI

Zobacz też przedmiot numer 99584 w tej bazie danych - to jest podobny korpus, różniący się detalami.

Cały statyw mikroskopu Zeiss Photomicroscope może być pomocny między innymi w następujących przypadkach:
- jeśli sam składasz mikroskop i kupujesz jego poszczególne części, aby złożyć zestaw w pełni zgodny z oczekiwaniami
- jeśli posiadasz mikroskop Zeiss Universal a chcesz go zastąpić modelem Photomicroscope II, wystarczy, że wymienisz statyw a reszta części jest z nim zgodna
- jeśli posiadasz mikroskop Zeiss Photomicroscope, ale jego statyw jest bardzo złej jakości, uszkodzony lub niekompletny: posiada niedziałające pokrętła ruchu pionowego, uszkodzoną przysłonę, lub z innymi problemami mechanicznymi

Opis tej części do mikroskopu.

średnicy 39,5 mm do mocowania kondensora
- pokrętło regulacji wysokości kondensora
- listwa zębata (tzw. zębatka)

Element ten pasuje do różnych wariantów modelu mikroskopów Leitz Wetzlar SM:
- Leitz SM
- Leitz SM-D
- Leitz SM-Pol

Opis tej części do mikroskopu.

Polam w podstawowej wersji sprzedawane były w zestawie z trzema drewnianymi skrzynkami:
- główną skrzynką na mikroskop
- mniejszą skrzynką na akcesoria (skrzynka Nr 1)
- większą drewnianą walizką na dodatki (skrzynka Nr 2)
Skrzynka, którą tutaj pokazuję to skrzynka numer 2. Oryginalnie ten egzemplarz pochodzi z mikroskopu Lomo Polam L-211, ale można w niej przechowywać akcesoria od innych modeli Lomo Polam.

Na rynku, w stosunku do drewnianej skrzynki na mikroskop używa się wielu różnych nazw. Są to m.in.:
- drewniana skrzynka na dodatki
- skrzynka na akcesoria
- skrzynka transportowa na akcesoria mikroskopowe
- skrzynia transportowa na dodatki mikroskopowe
- skrzynka ochronna na okulary i obiektywy do mikroskopu
- pudełko drewniane na części mikroskopowe
- pudełko transportowe na elementy mikroskopowe
- futerał drewniany do mikroskopu
- kuferek na części i akcesoria do mikroskopu
- walizka drewniana na dodatki do mikroskopu

Na wszystkich zdjęciach jest widoczna skala milimetrowa, ale w opisie nie podaję wymiarów tej walizeczki mimo, że taki jest dobry zwyczaj. Po prostu uważam, że powinni nią być zainteresowani głównie (a może tylko?) użytkownicy mikroskopów polaryzacyjnych Lomo Polam, którzy chcą mieć oryginalne dodatki w oryginalnej drewnianej skrzynce.

Na ostatnim zdjęciu widać oryginalną etykietę Lomo z fabrycznym skompletowaniem zawartości tej skrzyneczki. Zdecydowanie ułatwi to użytkownikowi umieszczenie odpowiednich elementów w odpowiednich przegródkach.

Opis tej części do mikroskopu.

Polam w podstawowej wersji sprzedawane były w zestawie z trzema drewnianymi skrzynkami:
- główną skrzynką na mikroskop
- mniejszą skrzynką na akcesoria (skrzynka Nr 1)
- większą drewnianą walizką na dodatki (skrzynka Nr 2)
Skrzynka, którą tutaj pokazuję to skrzynka numer 1. Oryginalnie ten egzemplarz pochodzi z mikroskopu Lomo Polam L-211, ale można w niej przechowywać akcesoria od innych modeli Lomo Polam.

Na rynku, w stosunku do drewnianej skrzynki na mikroskop używa się wielu różnych nazw. Są to m.in.:
- drewniana skrzynka na dodatki
- skrzynka na akcesoria
- skrzynka transportowa na akcesoria mikroskopowe
- skrzynia transportowa na dodatki mikroskopowe
- skrzynka ochronna na okulary i obiektywy do mikroskopu
- pudełko drewniane na części mikroskopowe
- pudełko transportowe na elementy mikroskopowe
- futerał drewniany do mikroskopu
- kuferek na części i akcesoria do mikroskopu
- walizka drewniana na dodatki do mikroskopu

Na wszystkich zdjęciach jest widoczna skala milimetrowa, ale w opisie nie podaję wymiarów tej walizeczki mimo, że taki jest dobry zwyczaj. Po prostu uważam, że powinni nią być zainteresowani głównie (a może tylko?) użytkownicy mikroskopów polaryzacyjnych Lomo Polam, którzy chcą mieć oryginalne dodatki w oryginalnej drewnianej skrzynce.

Na ostatnim zdjęciu widać oryginalną etykietę Lomo z fabrycznym skompletowaniem zawartości tej skrzyneczki. Zdecydowanie ułatwi to użytkownikowi umieszczenie odpowiednich elementów w odpowiednich przegródkach.

Opis tej części do mikroskopu.

rozmywane na jednorodne (homogenizowane), żarnik nie jest widoczny a cały preparat jest równomiernie oświetlony.

Filtr ten jest umieszczony na uchylnym uchwycie, który jest osobnym modułem montowanym pod kondensorem. Dzięki temu całą matówkę można odchylić tak, aby nie znajdowała się w torze optycznym i wówczas można na przykład ustawiać oświetlenie w standardzie Koehlera.

Na montowany pod kondensorem filtr matowy użytkownicy używają różnych nazw. Są to między innymi:
- filtr matowy
- matówka
- dyfuzor
- filtr lodowy

Na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część.

Uchwyt z matówką pasuje do każdego modelu mikroskopu Lomo Polam (w nawiasach podaję zapis nazwy modelu cyrylicą):
- Lomo Polam S-111 (zapis cyrylicą wygląda jak C-111)
- Lomo Polam S-112 (C-112)
- Lomo Polam R-111 (P-111)
- Lomo Polam R-112 (P-112)
- Lomo Polam R-113 (P-113)
- Lomo Polam L-211
- Lomo Polam L-213
- Lomo Polam LMPR
- również do Lomo Polam R-312 i Lomo Polam R-311 (zapis cyrylicą to P-312 i P-311), ale w tych modelach najczęściej filtr matowy pod kondensorem nie jest potrzebny, gdyż te modele są przeznaczone do pracy ze światłem odbitym

To ostatnie zdjęcie, na którym strzałką wskazuję miejsce montażu dyfuzora pod kondensorem to jest plakat z tabelą porównawczą różnych modeli mikroskopów Lomo Polam. Dzięki niemu łatwo zidentyfikujesz, który model mikroskopu polaryzacyjnego Lomo Polam posiadasz.

Opis tej części do mikroskopu.

213) nie posiadają wbudowanego w podstawę oświetlacza i używa się w nich zewnętrznych, zakładanych na podstawę oświetlaczy Lomo (jest to na przykład prosty model Lomo OI-32 lub oświetlacz Koehlera Lomo OI-35).
Użytkownicy, którzy do pracy potrzebują silniejszego źródła światła (np. 100W) często używają zewnętrznych oświetlaczy na statywach - i właśnie do odbijania tego światła jest wówczas potrzebne lusterko. Bardzo często też użytkownicy eksperymentują z różnymi typami światła (kwarcowe, halogenowe, czerwone, fluorescencyjne) - i do tego również służy to lusterko.

Mechanicznie lusterko to jest zintegrowane z podstawką o średnicy 43,5 mm, czyli dokładnie tyle ile posiada otwór w podstawie (w stopce) mikroskopu. Tak zamontowane lusterko jest stabilne i pozwala na wygodną pracę z zewnętrznymi lampami o dużej mocy.

Ostatnie zdjęcie w galerii to jest plakat z tabelą porównawczą różnych modeli mikroskopów Lomo Polam. Dzięki niemu doskonale zobaczysz gdzie i jakie oświetlacze montowane są w różnych modelach mikroskopów Lomo Polam, czyli jednocześnie gdzie montuje się lusterko.

Opis tej części do mikroskopu.

Carl Zeiss Jena, PZO, Meopta, Olympus, IOR i innych.

Tubus ten umożliwia podłączenie kamery lub aparatu fotograficznego do głowicy trinokularowej lub bezpośrednio do korpusu mikroskopu, nawet gdy nie ma głowicy trino.

Oryginalnie ten adapter montowany był do głowicy trinokularowej Lomo TRN-1. Głowica ta była od początku lat '70 XX wieku w mikroskopach polaryzacyjnych Lomo Polam.

Kilka uwag na temat nazwy modelu głowicy trino, do której oryginalnie był montowany ten element:
- nazwa głowicy Lomo TRN-1 jest zapisem alfabetem łacińskim. Zapis tego modelu cyrylicą wygląda jak TPH (np. model TPH1Y4.2) i ta nazwa jest używana w instrukcji modelu Lomo Polam L-211
- na zdecydowanej większości tych głowic nie ma zapisanej nazwy modelu
- portal Envirotools http://www.envirotools.hu/ateso_fenyu_polarizacios_mikroszkop.htm opisując ten model głowicy używa nazwy HU-POL

Na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie Lomo Polam znajduje, aby jednoznacznie zidentyfikować tę część.

Podstawowe parametry tego tubusu:
Sposób montażu do głowicy trino lub do mikroskopu: jaskółczy ogon o średnicy 41 mm (jest to również standard firmy Carl Zeiss Jena)
Sposób montażu aparatu fotograficznego: gwint męski M39
Inny sposób montażu aparatu fotograficznego: ponieważ gwint M39 można zdemontować, to zostaje prosty gładki tubus o średnicy 35 mm
Dodatkowa optyka: tak, wewnątrz znajduje do oryginalna optyka, jednak można ją zdemontować i wówczas zostanie "pusta rura".

To nie jest "tubus do konkretnego modelu mikroskopu". To jest tubus, który był montowany na trzecim wyjściu (wyjściu foto) głowicy trino. Ponieważ głowicę trino można montować nie tylko do tego modelu mikroskopu z którą była sprzedawana - prawidłowe będzie założenie, że jest to tubus uniwersalny.

Takie parametry techniczne pozwalają użyć tego tubusu z dowolnym mikroskopem firm:
- Lomo (np. modele Biolam, Polam, MBB-1A i inne)
- Carl Zeiss Jena (np. modele Ergaval, Amplival, Jenamed i inne)
- IOR, Meopta i inne gdzie jest jaskółczy ogon 41 / 41,5 mm

Dodatkowo bez problemu tubus z jaskółczym ogonem 41 mm montuje się do mikroskopów z wejściem 42 mm lub 43 mm, np.:
- Olympus (np. modele CH, CH-2, BH-2)
- PZO (np. modele Biolar, Studar, MB-30 i inne)

Ten cały powyższy spis producentów mikroskopów i spis modelów można również uważać za spis pokazujący, do jakich mikroskopów można stosować głowicę trinokularową Lomo TRN-1 i faktycznie - na Internecie można zobaczyć wiele przykładów, że głowica ta jest używana z mikroskopami wielu producentów innych niż Lomo.

Ponieważ domyślnie na tym tubusie znajduje się gwint 39 mm (M39) - to przez odpowiednią przejściówkę można zamontować dowolną kamerę lub aparat fotograficzny, np.:
- z gwintami M42
- z gwintami C-mount
- standardów Nikon, Sony, Olympus i inne

Jest to więc uniwersalny foto-tubus posiadający z jednej strony jaskółczy ogon o średnicy 41 mm a z drugiej gwint M39 lub tubę 35 mm.

W galerii zdjęć nie tylko na każdym zdjęciu zobaczysz podziałkę milimetrową, ale dodatkowo zobaczysz wymiary jaskółczego ogona, tubusu i gwintu wykonane suwmiarką, aby dokładnie móc określić kompatybilność.

Opis tej części do mikroskopu.

jest przełączanie trybu pracy w świetle odbitym pomiędzy obserwacją w ciemnym i jasnym polu.

Wsuwkę tę wkłada się w slot, który w mikroskopie Lomo MMU-3 znajduje się pomiędzy korpusem mikroskopu a obudową lampy.

Wsuwka ta posiada dwie pozycje:
1. Przysłonę (krążek) ciemnego pola. Gdy wsuwka jest ustawiona na tę pozycję, wówczas na mikroskopie można prowadzić obserwacje w trybie ciemnego pola w świetle odbitym
2. Filtr matowy (matówka) z przysłoną irysową. Gdy wsuwka jest ustawiona na tę pozycję, wówczas na mikroskopie można prowadzić obserwacje w jasnym polu w świetle odbitym.

Na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

2 mm
Kąt nachylenia: głowica nie posiada tubusu kątowego, jest to tzw. głowica prosta
Do mikroskopu: Reichert Zetopan i jego odmiany
Regulacja rozstawu źrenic: tak, za pomocą pokrętła lub mechanicznie rozsuwając trzymając za tubusy okularowe
Regulacja dioptrii: tak, dla jednego oka (na jednym tubusie okularowym)
Sposób montażu do mikroskopu: nietypowy - specyficzny dla mikroskopów Zetopan, czyli tubus 30 mm i dokręcenie nakrętką gwintowaną

Na rynku części używanych na określenie dwuokularowej głowicy mikroskopowej używa się różnych nazw. Są to między innymi:
- mikroskopowa głowica dwuokularowa
- mikroskopowa głowica dwuoczna
- głowica binokularowa
- głowica binokularna
- głowica bino
- binokular
- lornetka
- tubus binokularny
- tubus dwuoczny
- mikroskopowa nasadka dwuokularowa
- mikroskopowa nasadka dwuoczna
- nasadka binokularna

Opis tej części do mikroskopu.

kondensorem można zamontować blok z odchylną matówką. Najczęściej jest ona zamontowana, ale nie musi być - jest to osobny moduł. I właśnie poniżej znajduje się miejsce gdzie montuje się ten element, który tutaj pokazuję.

Ten element spełnia co najmniej dwie funkcje:
- ogranicza ruch kondensora w pionie, a dokładnie zabezpiecza przed jego zbytnim obniżeniem
- działa jako zaślepka jeśli pod matówką kondensora nie ma już kolejnych akcesoriów

Ale, skoro ten element spełnia funkcję zaślepki, to co tam można innego zamontować? Najczęściej spotykanym dodatkowym wyposażeniem mikroskopów Lomo Polam jest monochromator Lomo MIP-2 (jest to łaciński zapis nazwy modelu). No a ponieważ jest to opcjonalne wyposażenie - to właśnie tu zaślepka spełnia swoją funkcję.

Zaślepka ta jest atrakcyjna dla osób, które potrzebują oryginalnego zaczepu pod kondensorem (odpowiedni jaskółczy ogon, śruba dociskowa - ta zaślepka zapewnia to wszystko) żeby do tego przyczepić jakiś własnej konstrukcji dodatek DIY który ma się znajdować w torze optycznym.

Na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

Producent: Reichert Austria
Kompatybilność: mikroskop metalograficzny Reichert MeF-2 oraz seria mikroskopów Reichert Zetopan (wszystkie jego modele)
Obrót: o 360 stopni z dokładnością co 0,1 stopnia za pomocą noniusza

Jeśli chcesz użyć tej wsuwki do innego mikroskopu - sprawdź dokładnie wymiary widoczne na zdjęciach.

Uwaga - w pospolicie stosowanym nazewnictwie panuje lekki nieporządek i często są używane nazwy obce, również błędne. Najczęstszy błąd polega na tym, że analizator jest nazywany polaryzatorem - i niestety ten błąd jest tak częsty, że trzeba brać go pod uwagę. Oto przykłady używanych nazw:
- polaryzator
- polarisator
- polarizer
- polariser
- filtr polaryzacyjny
- filtr POL
- circular polariser
- CPL Filter
- POL filter
- polarisations Filter
- polarization Filter
- analizator
- analisaor
- Analysator
- POL analizer
- polarization analyser

Wsuwka ta ma dwie pozycje:
- do pracy w jasnym polu (szkiełko zerowe z powłoką antyrefleksyjną)
- do pracy w polaryzacji (obrotowy filtr polaryzacyjny).

W galerii zdjęć zobaczysz dokładne wymiary tej wsuwki a na ostatnim zdjęciu znajduje się fragment z instrukcji obsługi mikroskopu Zetopan, który pokazuje ten element. Dodatkowo załączone wideo pokazuje mechanikę obrotu filtrem za pomocą noniusza.

Opis tej części do mikroskopu.

jaskółczy ogon ze śrubą dociskową, służący do zamocowania oświetlacza Lux-US do mikroskopu Reichert Zetopan
- tubus pośredni z dwoma slotami na wsuwki z filtrami
- przysłona irysowa (dokładniej: przysłona polowa)
- soczewka kolimująca wiązkę światła z funkcją fokusowania na żarniku

Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Jest to element z oświetlacza mikroskopowego. Oświetlacz ten posiada numer katalogowy: "Lux US" 9 14 41 04 oraz "Binolux 3 dual lamp housing" 9 60 05 21

W galerii zdjęć zobaczysz dokładne wymiary tego elementu a na ostatnim zdjęciu znajduje się cały oświetlacz model Lux-US do mikroskopu Reichert Zetopan, aby można było z całą pewnością potwierdzić kompatybilność. Dodatkowo załączone wideo pokazuje mechanikę ruchomych elementów.

Starsze modele mikroskopu Reichert Zetopan wyposażone były w oświetlacz 6V 30W, nowsze w oświetlacz model Lux-US z halogenem 12V 100W. Obecnie (rok 2026) większość użytkowników amatorsko używających mikroskopu stoi na stanowisku, że oświetlacz ten należy przerabiać na LED-owe źródło światła natomiast profesjonaliści ciągle wolą żarówkę halogenową jako źródło światła z pełnym spektrum barw.
Jednak w obu przypadkach ten lampenhaus jest niezbędny i w razie awarii musi być naprawiany. Jako, że wystaje on poza obrys mikroskopu (jest doczepiany z tyłu podstawy) to jest narażony na uszkodzenia mechaniczne.

Opis tej części do mikroskopu.

Jest to żeberkowany radiator umieszczony na górze obudowy oświetlacza halogenowego.

Ważne: oświetlacz halogenowy Lux-US był stosowany wyłącznie w mikroskopach Reichert Zetopan.

Mikroskopy Reichert Diapan oraz Reichert MeF-2 nie wykorzystują oświetlacza Lux-US, jednak stosowane w nich oświetlacze mają identyczną obudowę mechaniczną i wykorzystują taki sam radiator.

Dlatego prezentowany radiator jest kompatybilny również z tymi mikroskopami. - jest to część do naprawy oświetlacza a nie konkretnego mikroskopu.

Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Jest to element z oświetlacza mikroskopowego. Oświetlacz ten posiada numer katalogowy: "Lux US" 9 14 41 04 oraz "Binolux 3 dual lamp housing" 9 60 05 21

W galerii zdjęć zobaczysz dokładne wymiary tego elementu a na ostatnim zdjęciu znajduje się cały oświetlacz model Lux-US do mikroskopu Reichert Zetopan, aby można było z całą pewnością potwierdzić kompatybilność. Na tym ostatnim zdjęciu za pomocą strzałki wskazane jest, o którą część oświetlacza chodzi.

Starsze modele mikroskopu Reichert Zetopan wyposażone były w oświetlacz 6V 30W, nowsze w oświetlacz model Lux-US z halogenem 12V 100W. Obecnie (rok 2026) większość użytkowników amatorsko używających mikroskopu stoi na stanowisku, że oświetlacz ten należy przerabiać na LED-owe źródło światła natomiast profesjonaliści ciągle wolą żarówkę halogenową jako źródło światła z pełnym spektrum barw.
Jednak w obu przypadkach ten lampenhaus jest niezbędny i w razie awarii musi być naprawiany. Jako, że wystaje on poza obrys mikroskopu (jest doczepiany z tyłu podstawy) to jest narażony na uszkodzenia mechaniczne. Stosunkowo miękkie żeberka radiatora są podatne na uszkodzenia a w przypadku oświetlacza halogenowego o mocy 100W dobre i wydajne chłodzenie pasywne jest bardzo ważne.

Opis tej części do mikroskopu.

Jest to sferyczne lustro wsteczne montowane wewnątrz oświetlacza halogenowego, za żarówką. Funkcją tego elementu jest skupianie i odbijanie w kierunku soczewki kolimującej tego światła, które "świeci i ucieka do tyłu".

Ważne: oświetlacz halogenowy Lux-US był stosowany wyłącznie w mikroskopach Reichert Zetopan.

Mikroskopy Reichert Diapan oraz Reichert MeF-2 nie wykorzystują oświetlacza Lux-US, jednak stosowane w nich oświetlacze mają identyczną obudowę mechaniczną i wykorzystują takie samo lustro wsteczne.

Dlatego prezentowane lustro jest kompatybilne również z tymi mikroskopami. - jest to część do naprawy oświetlacza a nie konkretnego mikroskopu.

Starsze modele mikroskopu Reichert Zetopan wyposażone były w oświetlacz 6V 30W, nowsze w oświetlacz model Lux-US z halogenem 12V 100W. Obecnie (rok 2026) większość użytkowników amatorsko używających mikroskopu stoi na stanowisku, że oświetlacz ten należy przerabiać na LED-owe źródło światła natomiast profesjonaliści ciągle wolą żarówkę halogenową jako źródło światła z pełnym spektrum barw.
Jednak w obu przypadkach ten lampenhaus jest niezbędny i w razie awarii musi być naprawiany. Jako, że wystaje on poza obrys mikroskopu (jest doczepiany z tyłu podstawy) to jest narażony na uszkodzenia mechaniczne. To znajdujące się zaraz obok źródła światła lustro jest podatne na uszkodzenie między innymi z faktu narażenia na wysoką temperaturę. Dodatkowo - z biegiem dziesięcioleci powierzchnia lustra może się utlenić i lustro traci swoje właściwości a cały oświetlacz traci moc.

Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Jest to element z oświetlacza mikroskopowego. Oświetlacz ten posiada numer katalogowy: "Lux US" 9 14 41 04 oraz "Binolux 3 dual lamp housing" 9 60 05 21

W galerii zdjęć zobaczysz dokładne wymiary tego elementu a na ostatnim zdjęciu znajduje się cały oświetlacz model Lux-US do mikroskopu Reichert Zetopan, aby można było z całą pewnością potwierdzić kompatybilność.

Opis tej części do mikroskopu.

Jest to oprawa żarówki (wtyk z żarówką), który wsuwa się do obudowy oświetlacza.

Ważne: oświetlacz halogenowy Lux-US był stosowany wyłącznie w mikroskopach Reichert Zetopan.

Mikroskopy Reichert Diapan oraz Reichert MeF-2 nie wykorzystują oświetlacza Lux-US, jednak stosowane w nich oświetlacze mają identyczną obudowę mechaniczną i wykorzystują taką samą oprawę żarówki.

Dlatego prezentowana tu oprawa jest kompatybilna również z tymi mikroskopami. - jest to część do naprawy oświetlacza a nie konkretnego mikroskopu.

Starsze modele mikroskopu Reichert Zetopan wyposażone były w oświetlacz 6V 30W, nowsze w oświetlacz model Lux-US z halogenem 12V 100W. Obecnie (rok 2026) większość użytkowników amatorsko używających mikroskopu stoi na stanowisku, że oświetlacz ten należy przerabiać na LED-owe źródło światła natomiast profesjonaliści ciągle wolą żarówkę halogenową jako źródło światła z pełnym spektrum barw.
Jednak w obu przypadkach ten lampenhaus jest niezbędny i w razie awarii musi być naprawiany. Jako, że wystaje on poza obrys mikroskopu (jest doczepiany z tyłu podstawy) to jest narażony na uszkodzenia mechaniczne.

Wtyk żarówki jest szczególnie poszukiwany przez osoby, które chcą dokonać przeróbki na inne źródło światła, np. na LED. Do tego celu należy zmodyfikować, zazwyczaj nieodwracalnie wtyk - i najlepiej, żeby robić to na "zapasowej" oprawie żarówki i nie "niszczyć" tej oryginalnej.

Uwaga - na tej oprawie żarówki nie ma plastikowej końcówki. Nie jest ona niezbędna do działania - ale zwracam na to uwagę.

W galerii zdjęć zobaczysz dokładne wymiary tego elementu a na ostatnim zdjęciu znajduje się cały oświetlacz model Lux-US do mikroskopu Reichert Zetopan, aby można było z całą pewnością potwierdzić kompatybilność.

Opis tej części do mikroskopu.

17 EF 100/1.25 OEL PHACO 3
Powiększenie: 100x
Korekcja: semi-plan-achromat
Apertura numeryczna: 1,25
Długość tubusu: 160 mm
Długość fokalna: 45 mm
Szkiełko nakrywkowe: tak, 0,17 mm
Immersja: tak, olejowa
Gwint: RMS
Zabezpieczenie przed uszkodzeniem preparatu: tak - sprężyna (tzw. spring-loaded)
Info: PHACO 3 = kontrast fazowy

Kilka ważnych informacji o tym obiektywie:
- oznaczenie "EF" oznacza "Rozszerzone Pole" - jest to semi-plan-achromatyczny obiektyw o polu widzenia 18 mm, co należy wziąć pod uwagę dobierając odpowiednie okulary
- korekcja semi-plan-achromatyczna jest "prawie płaska" - to już nie jest achromat, ale jeszcze nie plan-achromat
- obiektyw ten może pracować w jasnym polu, ale aby pracować na nim w trybie kontrastu fazowego jest potrzebny kompatybilny kondensor kontrastu fazowego lub wsuwka (slider) z przysłoną (krążkiem) pierścienia fazowego
- oznaczenie PHACO 3 oznacza, że do pracy w trybie kontrastu fazowego należy używać kondensora kontrastu fazowego ustawionego na pierścień "3" (odpowiednik tego ustawienia w firmie Zeiss nazywa się "Ph3")
- ten obiektyw można używać z mikroskopami przeznaczonymi do pracy z obiektywami o długości tubusu 170 mm ale wówczas należy o 10 mm wydłużyć drogę optyczną - najczęściej wysuwając okulary w tubusach o 10 mm

Obiektyw ten można używać z dowolnym mikroskopem dowolnego producenta razem z pasującym kondensorem kontrastu fazowego. Oczywiście mikroskop musi być zgodny, czyli obsługiwać obiektywy RMS, TL=160 mm, FL=45 mm - lub posiadać adaptery, które go dostosują (np. przejściówki gwintów)

Opis tej części do mikroskopu.

20x
Pole widzenia: 8
Średnica montażowa: 23,2 mm
Oznaczenie: PK = Plankompensacyjne - zalecane do pracy z obiektywami planachromatycznymi, ale bez problemu współpracują również z achromatycznymi lub apochromatycznymi

Ze względu na bardzo wysoką jakość często są używane wraz z mikroskopami innych producentów, zwłaszcza gdy są w nim zamontowane obiektywy Carl Zeiss Jena Planachromat.

Ważne: okulary te mogą pracować zarówno z mikroskopami z tubusem skończonym (np. 160 mm) jak i nieskończonym. Oznacza to, że można je używać zarówno na przykładowo mikroskopie Carl Zeiss Jena Amplival jak i Carl Zeiss Jena NU-2.

Uwaga - okulary o tak silnym powiększeniu raczej moim zdaniem zalecam do "podglądu" niż do stałej pracy. Celowo piszę "ja zalecam", gdyż jest to moja opinia wynikająca z ich użytkowania a nie z opisu producenta.
Powiększenie okularowe 20x należy traktować raczej jako zoom bez wydobywania dodatkowych szczegółów (rozdzielczość nie jest zwiększana). To jest ważne np. przy głowicach z wbudowanym własnym powiększeniem (np. głowice Carl Zeiss Jena z powiększeniem własnym 1,5x lub 1,6x) - wtedy podczas pracy z obiektywem olejowym 100x teoretycznie uzyskujemy 100*1,5*20 = 3000x a przecież wiązkę światła z zakresu fal widzialnych ludzkim okiem fizyka nie pozwala powiększyć ponad ok. 1250x - więc jest to tzw. "puste powiększenie".

Opis tej części do mikroskopu.

zestaw pięciu takich specjalnych przysłon. W skład wchodziły przysłony kontrastu fazowego i przysłony ciemnego pola. Tutaj pokazuję i oferuję cały taki komplet.

Ważna uwaga:
Takie przysłony w specjalnej oprawce, jako zestaw pięciu przysłon były dodatkiem do mikroskopu polaryzacyjnego Lomo Polam. Przysłony te zakłada się na polaryzacyjny kondensor mikroskopowy aby uzyskać połączenie tych technik i obraz fazowy w świetle spolaryzowanym. Zauważ, że takie same kondensory można używać w mikroskopach polaryzacyjnych serii Lomo MIN (np. modele Lomo MIN-6 czy Lomo MIN-8) oraz w mikroskopach pracujących w świetle podczerwonym serii Lomo MIK (np. Lomo MIK-4). To znaczy, że nic nie stoi na przeszkodzie, aby również w tych mikroskopach stosować te krążki fazowe.

Najnowsza wersja mikroskopu Lomo Polam, czyli model Lomo Polam LMPR nie potrzebuje już tego dodatku. Lomo Polam LMPR posiada już specjalny tarczowy fazowy kondensor polaryzacyjny (nieco podobny do kondensora Lomo KF-4).

Na ostatnim zdjęciu w galerii widać stronę z instrukcji mikroskopu Lomo Polam, gdzie jest pokazany ten element. W instrukcji jest on pokazany na rycinie numer 6, element numer 65.

Jeśli masz taki zestaw, ale jest on niekompletny - przejrzyj tę bazę danych - znajdziesz tam również takie osobne, pojedyncze przysłony - właśnie po to, aby zaradzić takim przypadkom.

Opis tej części do mikroskopu.

wyposażona była w rewolwery obiektywowe z błyszczącą powierzchnią (można ją nazwać powierzchnią lustrzaną). Nowsze mikroskopy Zetopan posiadają rewolwery matowe (można je nazywać srebrnym lub szarymi). Tutaj pokazuje i oferuję rewolwer nowszy, matowy (szary).

Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Numer katalogowy tej części: 9 03 12 05
- Nazwa angielska tej części: Quadruple nosepiece, on slider

Fabrycznie nowe mikroskopy Reichert Austria Zetopan, jeśli były kupowane z dodatkowym wyposażeniem (kontrast fazowy lub fluorescencja) to producent już od razu dostarczał mikroskop z dwoma lub trzema rewolwerami (np. osobny do obsadzenia obiektywami do kontrastu fazowego) - nawet 6-pozycyjnymi!

Na tym pokazywanym i oferowanym tutaj rewolwerze jest opisane jakie obiektywy fabrycznie znajdowały się w poszczególnych gwintach: 4 / 10 / 40 / 63. Jest to jedynie zalecenie i w te miejsca można wkręcić dowolne obiektywy.

Ważne: bardzo podobny wizualnie, czarny mikroskop Reichert Neozet posiada INACZEJ montowany rewolwer obiektywowy. Rewolwer z mikroskopu Reichert Zetopan nie pasuje do mikroskopu Reichert Neozet.

Dlaczego to jest ten element do mikroskopu, który każdy powinien posiadać w kilku sztukach?

Mikroskopy Reichert Zetopan, zarówno starsze modele czarne, modele srebrne jak i najnowsze kremowe - posiadają wymienny rewolwer obiektywowy. Jest to doskonałe rozwiązanie umożliwiające posiadanie, używanie i szybką wymianę całych zestawów (set-ów) obiektywów.

Można np. mieć osobne rewolwery, które już posiadają wkręcone obiektywy:
- zestaw obiektywów o słabym powiększeniu do obserwacji obiektów makro z oświetleniem z boku, bez szkiełka nakrywkowego (np. o powiększeniach 2,5x / 3,2x / 5x / 8x)
- komplet obiektywów do do kontrastu fazowego
- a nawet różne komplety obiektywów do różnych kontrastów fazowych (dodatni, anoptralny, amplitudowy, Zernike)
- komplet obiektywów do pracy z immersją wodną, np. dobre i niedrogie firmy Lomo
- komplet obiektywów, które wszystkie pracują z immersją olejową, np. Leitz Wetzlar 10x Oil / 25x Oil / 40x Oil
- cały zestaw obiektywów apochromatyczne dla uzyskania lepszych kolorów
- komplet obiektywów "P / Pol" do polaryzacji
- cały set obiektywów tylko z silnymi powiększeniami np. do analizy ornamentacji ściany komórkowej (50x / 63x / 80x / 100x)
- zestaw do pracy w ciemnym polu (obiektywy z przysłoną irysową w środku)

Dzięki temu, mając tylko jeden mikroskop możemy używać go do różnych celów i nie wkręcać i nie wykręcać za każdym razem wszystkich obiektywów sztuka po sztuce ręcznie.

Ciekawe jest, że niezależnie od kraju (!) użytkownicy często wobec rewolweru obiektywowego używają angielskich określeń. Są to najczęściej:
- revolver
- objective nosepiece
- objective turret
- objective carousell

Opis tej części do mikroskopu.

Polam

Mikroskopowa wsuwka kompensacyjna Lomo:
Oznaczenie fabryczne: СЛ1/4λ
Materiał kryształu: Mika
Opóźnienie optyczne: 1/4 lambda (ok. 140 nm)
Orientacja osi optycznych: ukośna, pod kątem 45 stopni względem krawędzi obudowy

Wymiary:
Długość całkowita: 80 mm
Długość części wsuwanej: 60 mm
Szerokość: 19 mm
Wysokość: 7,5 mm

Wsuwka kompensacyjna ćwierćfalowa (płytka ćwierćfalowa) wprowadzająca przesunięcie fazowe o 1/4 długości fali. Stosowana do standardowej kompensacji, określania znaku optycznego minerałów oraz analizy światła eliptycznie spolaryzowanego.

Osie promienia szybkiego (Np) i wolnego (Ng) są zorientowane pod kątem 45 stopni względem osi podłużnej wsuwki. Jest to konfiguracja standardowa, stosowana w zdecydowanej większości klasycznych mikroskopów polaryzacyjnych, gdzie gniazdo akcesoriów jest równoległe do ramienia statywu, a osie drgań kryształu trafiają w przekątną kierunków polaryzatora i analizatora.

Dostępny jest również drugi wariant tej wsuwki - typu Sénarmont, oznaczana skrótem CP-QS (Compensating Plate, Quarter-wave Sénarmont). W konfiguracji Sénarmont oś kryształu (Ng) biegnie równolegle do kierunku drgań polaryzatora, a efekt 45 stopni jest wymuszony przez gniazdo mikroskopu, a nie przez orientację kryształu w obudowie. Wariant Sénarmont przeznaczony jest do specjalistycznych głowic mikroskopowych LOMO z gniazdem obróconym o 45 stopni oraz do precyzyjnych ilościowych pomiarów opóźnienia optycznego w połączeniu z obrotowym analizatorem i filtrem interferencyjnym (zwykle 546 nm lub 551 nm). Przed zakupem należy sprawdzić konstrukcję posiadanego mikroskopu. Zastosowanie niewłaściwego wariantu sprawi, że osie kryształu nie pokryją się z kierunkiem drgań światła spolaryzowanego, co uniemożliwi prawidłowe wygaszanie tła oraz precyzyjne pomiary i obserwacje konoskopowe.

Opis tej części do mikroskopu.

Leitz Dialux. Na ostatnim zdjęciu w galerii zobaczysz z jakiego stolika został on wymontowany. Ale - takie stoliki były przez producenta montowane do wielu innych modeli mikroskopów Leitz, więc ta nasadka krzyżowa z pewnością pasuje do innych modeli niż Leitz Dialux.

Przy ocenianiu kompatybilności, czy ten uchwyt na szkiełko można umieścić na konkretnym stoliku decydują te wymiary:
- rozstaw bocznych pin-ów stabilizujących: 81 mm licząc od zewnętrznego brzegu bolca do zewnętrznego brzegu drugiego bolca
- średnica tych bolców stabilizujących: każdy ma średnicę 3 mm
- czyli rozstaw liczony od środka bolca do środka bolca wynosi: 78 mm
- średnica centralnej śruby mocującej nasadkę do stolika: 4 mm
- umiejscowienie tej śruby: po środku pomiędzy bolcami mocującymi

Jeśli rozstaw pin-ów montażowych pasuje, to tę nasadkę można montować na stolikach innych producentów.

Leitz Wetzlar robił uchwyty preparatów z nieruchomymi łapkami trzymającymi preparat oraz modele z łapką sprężynującą. Tutaj pokazuję i oferuję model ze sprężyną.

Na zdjęciach widocznych w galerii widać dokładne wymiary tutaj opisywanego i oferowanego elementu. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się na stoliku znajduje, aby jednoznacznie zidentyfikować tę część. Na załączonym wideo widać mechanikę działania łapki sprężynującej.

Opis tej części do mikroskopu.

umożliwiający precyzyjne przesuwanie preparatu w obu osiach X oraz Y płaszczyzny stolika. Manipulator składa się z dwóch współosiowych pokręteł, dwóch niezależnych wałków napędowych oraz elementów mocujących go do mechanizmu stolika.

Ten konkretny manipulator został wymontowany z mikroskopu Leitz Dialux. Na ostatnim zdjęciu w galerii pokazany jest cały stolik mikroskopowy, z którego został zdemontowany. Takie same lub bardzo podobne stoliki producent stosował również w wielu innych modelach mikroskopów Leitz Wetzlar, dlatego manipulator może być zgodny także z innymi modelami tej firmy.

Na rynku wtórnym oraz w dokumentacji serwisowej spotyka się wiele nazw odnoszących się do tego zespołu. Najczęściej używane określenia to między innymi:
- manipulator stolika
- manipulator stolika XY
- manipulator mechanicznego stolika
- rączka stolika
- uchwyt manipulatora
- pokrętła stolika
- zespół napędu stolika
- zespół sterowania stolikiem
- napęd manualny stolika XY
- mechanizm sterowania stolikiem

Manipulatory takie bardzo często ulegają uszkodzeniom mechanicznym podczas transportu mikroskopu. Ponieważ wystają poza obrys statywu, to właśnie one jako pierwsze przejmują energię uderzenia przy upadku lub niewłaściwym zapakowaniu urządzenia.

W wielu przypadkach uszkodzeniu nie ulega cały manipulator, lecz tylko jeden z jego elementów. Najczęściej są to pokrętła, wałki napędowe, tuleje współosiowe lub elementy mocujące. Dlatego w tej bazie danych znajdują się również wszystkie najważniejsze części składowe tego (i innych) manipulatora oferowane oddzielnie jako elementy serwisowe.

Uszkodzenie manipulatora nie uniemożliwia dalszej pracy z mikroskopem. Preparat można przesuwać ręcznie albo zamontować prosty uchwyt preparatu bez mechanizmu przesuwu XY. Takie rozwiązanie sprawdza się przy niewielkich powiększeniach, jednak podczas pracy z obiektywami o powiększeniach większymi niż 40x (np. 60x, 63x, 80x czy 100x) precyzyjne ręczne przesuwanie preparatu staje się bardzo trudne. Przy całkowitych powiększeniach przekraczających około 400x nawet niewielki ruch dłoni powoduje przesunięcie obrazu o znaczną odległość w polu widzenia. Mechaniczny manipulator umożliwia bardzo płynne, kontrolowane i powtarzalne przesuwanie preparatu w obu osiach, co jest szczególnie istotne podczas obserwacji z immersją olejową oraz wykonywania dokumentacji fotograficznej.

Na zdjęciach w galerii pokazane są dokładne wymiary kompletnego manipulatora. Ostatnie zdjęcie przedstawia cały stolik mikroskopowy wraz ze strzałką wskazującą miejsce montażu tego elementu, co pozwala jednoznacznie zidentyfikować oferowaną część.

Opis tej części do mikroskopu.

Polam

Mikroskopowa wsuwka kompensacyjna Lomo:
Oznaczenie fabryczne: СЛ1/4λ (zapis alfabetem łacińskim: SL1/4lambda)
Nazwa alternatywna: Sénarmont, CP-QS (Compensating Plate, Quarter-wave Sénarmont)
Materiał kryształu: Mika
Opóźnienie optyczne: 1/4 lambda (ok. 140 nm)
Orientacja osi optycznych: prostopadła i równoległa do krawędzi obudowy

Wymiary:
Długość całkowita: 80 mm
Długość części wsuwanej: 60 mm
Szerokość: 19 mm
Wysokość: 7,5 mm

Wsuwka kompensacyjna ćwierćfalowa typu Sénarmont (płytka ćwierćfalowa Sénarmont) wprowadzająca przesunięcie fazowe o 1/4 długości fali. W odróżnieniu od standardowej ćwierćfalówki, w konfiguracji Sénarmont oś kryształu (Ng) biegnie równolegle do kierunku drgań polaryzatora, a efekt 45 stopni jest wymuszony przez gniazdo mikroskopu, a nie przez orientację kryształu w obudowie. Stosowana do precyzyjnych ilościowych pomiarów opóźnienia optycznego, określania znaku optycznego minerałów oraz analizy światła eliptycznie spolaryzowanego - w połączeniu z obrotowym analizatorem i filtrem interferencyjnym (zwykle 546 nm lub 551 nm).

Osie promienia szybkiego (Np) i wolnego (Ng) są zorientowane równolegle oraz prostopadle do krawędzi obudowy. Taki układ stosuje się w specyficznych typach głowic mikroskopowych Lomo lub przy niestandardowym (obróconym o 45 stopni) ustawieniu polaryzatorów, aby uzyskać właściwy efekt interferencyjny.

Dostępny jest również pierwszy wariant tej wsuwki - standardowa ćwierćfalówka СЛ1/4λ (zapis alfabetem łacińskim: SL1/4lambda) z osią ukośną 45 stopni, przeznaczona do zdecydowanej większości klasycznych mikroskopów polaryzacyjnych ze standardowym układem gniazda akcesoriów. Przed zakupem należy sprawdzić konstrukcję posiadanego mikroskopu. Zastosowanie niewłaściwego wariantu sprawi, że osie kryształu nie pokryją się z kierunkiem drgań światła spolaryzowanego, co uniemożliwi prawidłowe wygaszanie tła oraz precyzyjne pomiary i obserwacje konoskopowe.

Opis tej części do mikroskopu.

Lomo:
Oznaczenie fabryczne: КВ.КР.1 (Zapis alfabetem łacińskim: KV.KR.1)
Materiał kryształu: Kwarc
Opóźnienie optyczne: 1 lambda (ok. 550 nm)
Orientacja osi optycznych: prostopadła i równoległa do krawędzi obudowy

Wymiary:
Długość całkowita: 80 mm
Długość części wsuwanej: 60 mm
Szerokość: 19 mm
Wysokość: 7,5 mm

Wsuwka kompensacyjna całofalowa (płytka gipsowa / płytka czerwieni pierwszego rzędu) wprowadzająca przesunięcie fazowe o 1 pełną długość fali. Wywołuje czułą barwę interferencyjną - purpurową czerwień pierwszego rzędu - na tle której nawet minimalne zmiany dwójłomności obserwowanego preparatu stają się wyraźnie widoczne jako przejście w barwy niebieskie lub żółte. Stosowana do identyfikacji minerałów o niskiej dwójłomności oraz do określania znaku wydłużenia kryształów.

Opis tej części do mikroskopu.

Element ten spełnia dwie funkcje:
- mocowanie korpusu mikroskopu do drążka statywu
- przesuw zgrubny (ruch makro) po przymocowanej do niego listwie zębatej

Precyzyjnie część ta składa się z następujących elementów:
- obejma / opaska trzpienia statywu
- śruba blokująca na trzpieniu statywu
- jaskółczy ogon po którym porusza się część mikroskopu z optyką
- listwa zębata po której porusza się część mikroskopu z optyką

Zwróć uwagę, że:
- oryginalny zapis nazwy tego modelu cyrylicą to: ЛОМО ММУ-3
- dla osób używających alfabetu łacińskiego, które wiedzą, że producentem jest "Lomo" wygląd to jak: Lomo MMY-3
- w oryginale nazwę tę czyta się: Lomo MMU-3

Na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

optyczny EPI dwa filtry, np. filtr matowy, niebieski filtr balansujący barwę światła lub filtr zielony ułatwiający obserwacje metalurgiczne.

Na zdjęciach w galerii widać dokładne wymiary tej wsuwki.

Opis tej części do mikroskopu.

znajdującym się w torze optycznym pomiędzy oświetlaczem z kondensorem światła odbitego a korpusem mikroskopu. Spełnia on dwie funkcje:
- z jednej strony jest przymocowany do korpusu (body) mikroskopu, i z tej strony znajduje się slot, do którego wsuwa się slider (wsuwkę) z przysłoną irysową
- z drugiej strony znajduje się mocowanie dla jaskółczego ogona oświetlacza

Zwróć uwagę, że:
- oryginalny zapis nazwy tego modelu cyrylicą to: ЛОМО ММУ-3
- dla osób używających alfabetu łacińskiego, które wiedzą, że producentem jest "Lomo" wygląd to jak: Lomo MMY-3
- w oryginale nazwę tę czyta się: Lomo MMU-3

Na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

okrągłej obejmie uchwytu kondensora
średnica montażowa: 37 mm
Typ kondensora: kondensor paraboloidalny
Przysłona irysowa: tak (to nie jest częste rozwiązanie w kondensorach ciemnego pola)
Immersja olejowa: tak, kondensor zaprojektowany dla olejku cedrowego
Apertura numeryczna N.A.: brak informacji (ale ponieważ jest to kondensor olejowy, to N.A. jest powyżej 1.0)
Informacja dodatkowa: załamanie światła jest obliczone dla szkiełka podstawowego o grubości 1,35 mm
Nazwa w języku producenta: condensatore per campo oscuro

Na zdjęciach w galerii widać, że bolec mocujący jeden listek przysłony irysowej nie znajduje się na swoim miejscu. Aby nie naruszać stanu w jakim jest ten zabytkowy kondensor - ten detal nie został naprawiony. Ta drobna usterka nie wpływa na działanie przysłony irysowej, co doskonale widać na wideo.

Na stronie "Museo di Storia della Psichiatria" (https://bbcc.regione.emilia-romagna.it) poświęconej dziedzictwu kulturowemu włoskiego regionu Emilia-Romagna jest do pobrania plik PDF będący kartą muzealną takiego kondensora znajdującego się w zbiorach muzeum (https://bbcc.regione.emilia-romagna.it/samira/api/print/card/173420)

Opis tej części do mikroskopu.

Lomo:
Oznaczenie fabryczne: brak stalego oznaczenia (opóznienie zmienne)
Materiał kryształu: Kwarc
Opóźnienie optyczne: zmienne płynnie, od I do IV rzędu widma interferencyjnego
Orientacja osi optycznych: zgodna z kierunkiem wsuwania (opóźnienie narasta wraz z głębokością wsunięcia)

Wymiary:
Długość całkowita: 115 mm
Długość części wsuwanej: 78 mm
Szerokość: 19 mm

Wsuwka kompensacyjna w postaci klina kwarcowego o zmiennym, narastającym opóźnieniu optycznym. Umożliwia precyzyjne, ciągłe dostosowanie wartości kompensacji poprzez przesuwanie klina w gnieździe mikroskopu. Stosowana do dokładnego określania rzędu barw interferencyjnych obserwowanych preparatów oraz do precyzyjnego pomiaru dwójłomności kryształów.

Opis tej części do mikroskopu.

211
- Lomo Polam L-213
- Lomo Polam LMPR

Wyżej wymienione wersje modelu mikroskopów Lomo Polam posiadają 5. obiektywowy rewolwer, który można zdemontować i w jego miejsce zamontować uchwyt pojedynczego obiektywu. Takie mocowanie na jeden obiektyw jest standardem w mikroskopach polaryzacyjnych i do dziś wielu użytkowników woli korzystać z tego rozwiązania.

Słabsze modele, np. Lomo Polam C-111 (alfabetem łacińskim S-111) oraz P-111 (alfabetem łacińskim R-111) nie posiadają wymiennego rewolweru więc ten uchwyt do nich nie pasuje.

Ważne:
Do tego uchwytu nie wkręca się bezpośrednio obiektywu. Ten uchwyt nie posiada gwintu RMS. Do tego uchwytu wsuwa się obiektywy, które już są wkręcone do specjalnych adapterów, które umożliwiają centrowanie obiektywu.

Producent pokazuje ten uchwyt na rycinie 4 w instrukcji obsługi (element numer 47) i nazywa go щипцовое устройство (shchipcovoe ustrojstvo - urządzenie szczypcowe).

W stosunku do uchwytu na pojedynczy obiektyw polaryzacyjny do mikroskopu użytkownicy używają zamiennie kilku nazw, m.in.
- mocowanie pojedynczego obiektywu
- uchwyt na pojedynczy obiektyw
- zacisk mocujący obiektyw polaryzacyjny
- gniazdo obiektywu
- uchwyt szczypcowy
- bardzo często jest używana angielska nazwa "single objective microscope nosepiece" mimo, że kojarzy się z rewolwerem

Jeśli potrzebujesz więcej zdjęć do porównania, to w tej bazie danych znajdują się również:
- rewolwer na pięć obiektywów do tego modelu mikroskopu (część numer 00798)
- adapter centrujący na pojedynczy obiektyw RMS (razem z obiektywem to część numer 00772)
