Informacje o części: Carl Zeiss Jena Jenalumar - elektryczna listwa rozdzielcza 6V w mikroskopie z pokrywą tylną | też dla Jenaval i Jenavert (ID: 99679)
Carl Zeiss Jena Jenalumar microscope 6V electrical tab terminal strip with back cover | also for Jenaval and Jenavert
Główne zdjęcie
Opis
Carl Zeiss Jena Jenalumar - elektryczna listwa rozdzielcza 6V w mikroskopie z pokrywą tylną | też dla Jenaval i JenavertElektryczna listwa rozdzielcza złączy płaskich zasilania 6V do podłączenia oświetlacza mikroskopów Carl Zeiss Jena Jenalumar, z możliwością podłączenia do modeli Jenaval i Jenavert.

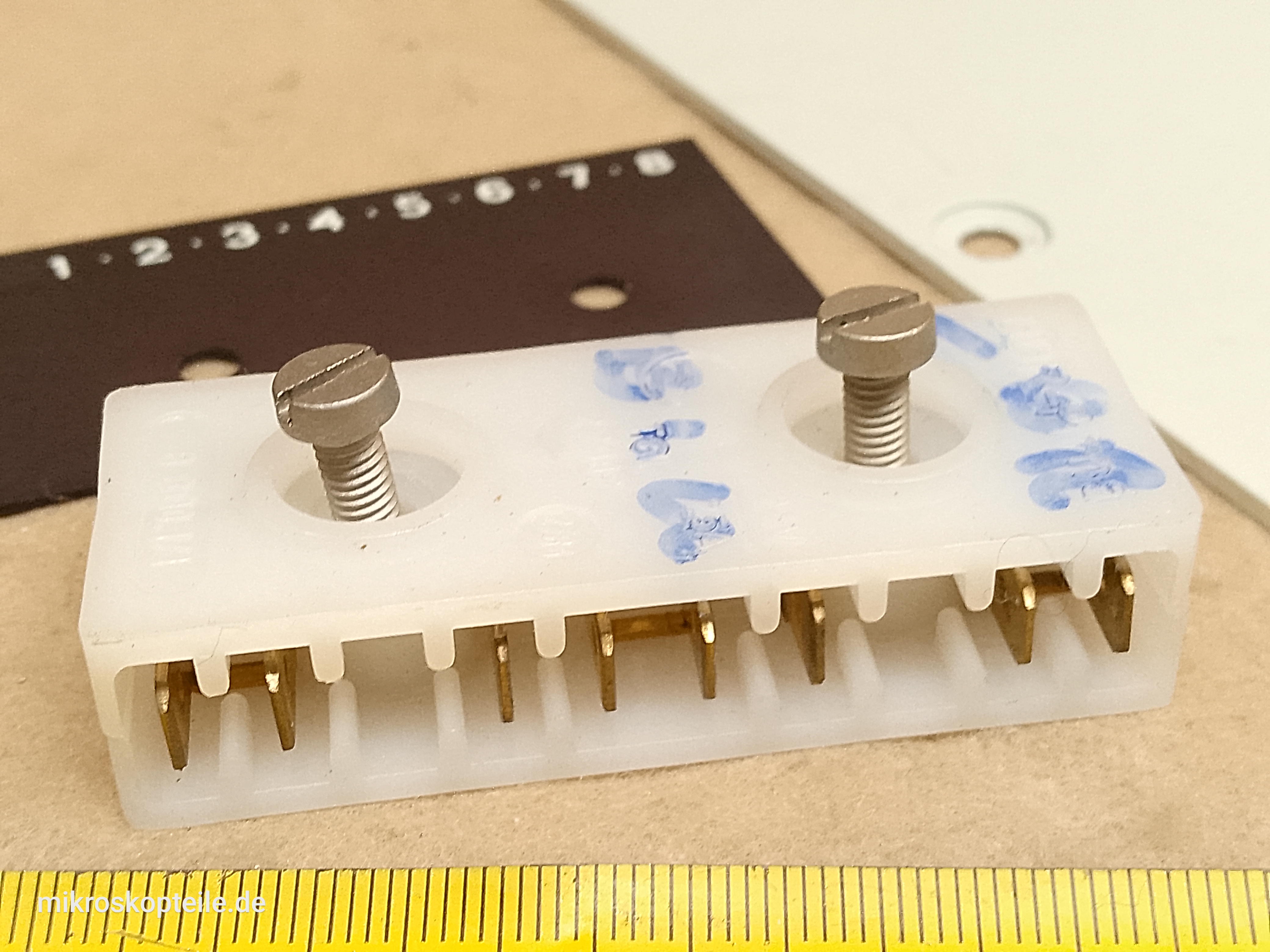

Komplet, który tutaj prezentuję składa się z trzech elementów:
1. mała blaszka z cyframi od 1 do 8 - jest to numeracja złączek
2. listwa rozdzielcza złączy płaskich z ośmioma bolcami, całość w plastikowej obudowie
3. blaszana pokrywa tylna ramienia mikroskopu z naniesionym schematem podłączenia zasilania 6V do oświetlenia
Ten komplet został wymontowany z mikroskopu Carl Zeiss Jena Jenalumar.
Elementy "1" i "2" (czyli mała blaszka z numeracją bolców i listwa rozdzielcza) są uniwersalne i pasują do modeli:
- Carl Zeiss Jena Jenalumar
- Carl Zeiss Jena Jenaval
- Carl Zeiss Jena Jenavert
- Carl Zeiss Jena Jenapol
Element "3" (czyli blaszana pokrywa ramienia)
- pasuje do modelu Carl Zeiss Jena Jenalumar
- nie pasuje do modelu Carl Zeiss Jena Jenaval
- natomiast nie wiem (gdyż osobiście nie testowałem) czy pasuje do modelu Carl Zeiss Jena Jenavert i Jenapol.
▼ Więcej o tym elemencie
Od spodu tej listwy, do bolców wejściowych, podłącza się przewody z napięciem 6V wychodzące z zasilacza. Zasilacz jest wbudowany w podstawę mikroskopu. Od góry, do bolców wyjściowych, podłącza się lampenhaus (oświetlacz) z żarówką halogenową 6V 25W. W modelach Carl Zeiss Jena Jenaval i Jenalumar jest to oświetlacz do światła przechodzącego. W modelu Carl Zeiss Jena Jenavert jest to oświetlacz światła odbitego.
W wersjach mikroskopów z dwoma oświetlaczami, tylko jeden z nich może być zasilany z zasilacza wbudowanego w podstawę mikroskopu, ponieważ w podstawie znajduje się zasilacz o maksymalnej mocy wyjściowej 25W. Drugi oświetlacz wymaga zewnętrznego zasilacza (odpowiednio do lampy halogenowej, palnika fluorescencyjnego lub w przypadku oświetlaczy LED - zasilacza z dimmerem do LED-ów).
W tej bazie danych pod numerem 99694 pokazany jest taki sam element, ale z blaszaną pokrywą ramienia z mikroskopu Carl Zeiss Jena Jenaval. Możesz go porównać, aby zobaczyć różnicę w rozmiarze blaszanej zaślepki pomiędzy modelami Carl Zeiss Jenaval i Jenalumar.
Jeśli potrzebujesz tylko jeden z elementów tego kompletu - czy to samą pokrywę tylną ramienia mikroskopu czy też listwę rozdzielczą - skontaktuj się z nami za pomocą email lub mediów społecznościowych.
Producent
Carl Zeiss Jena - (VEB Carl Zeiss Jena DDR (former East Germany)) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli w Twoim mikroskopie brakuje tylnej pokrywy ramienia
- jeśli w Twoim mikroskopie brakuje listwy rozdzielczej lub jest ona uszkodzona
- jeśli mocno przerabiasz swój mikroskop i potrzebujesz drugiej listwy rozdzielczej
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
