Informacje o części: Zeiss Photomicroscope / Universal - kaseta mikroskopowych filtrów z przyciskami (ID: 99628)
Zeiss Photomicroscope / Universal microscope filter cassette with control knobs
Główne zdjęcie
Opis
Zeiss Photomicroscope / Universal - kaseta mikroskopowych filtrów z przyciskamiKaseta filtrów z panelem sterującym do podstawy mikroskopów Zeiss Photomicroscope / Universal.

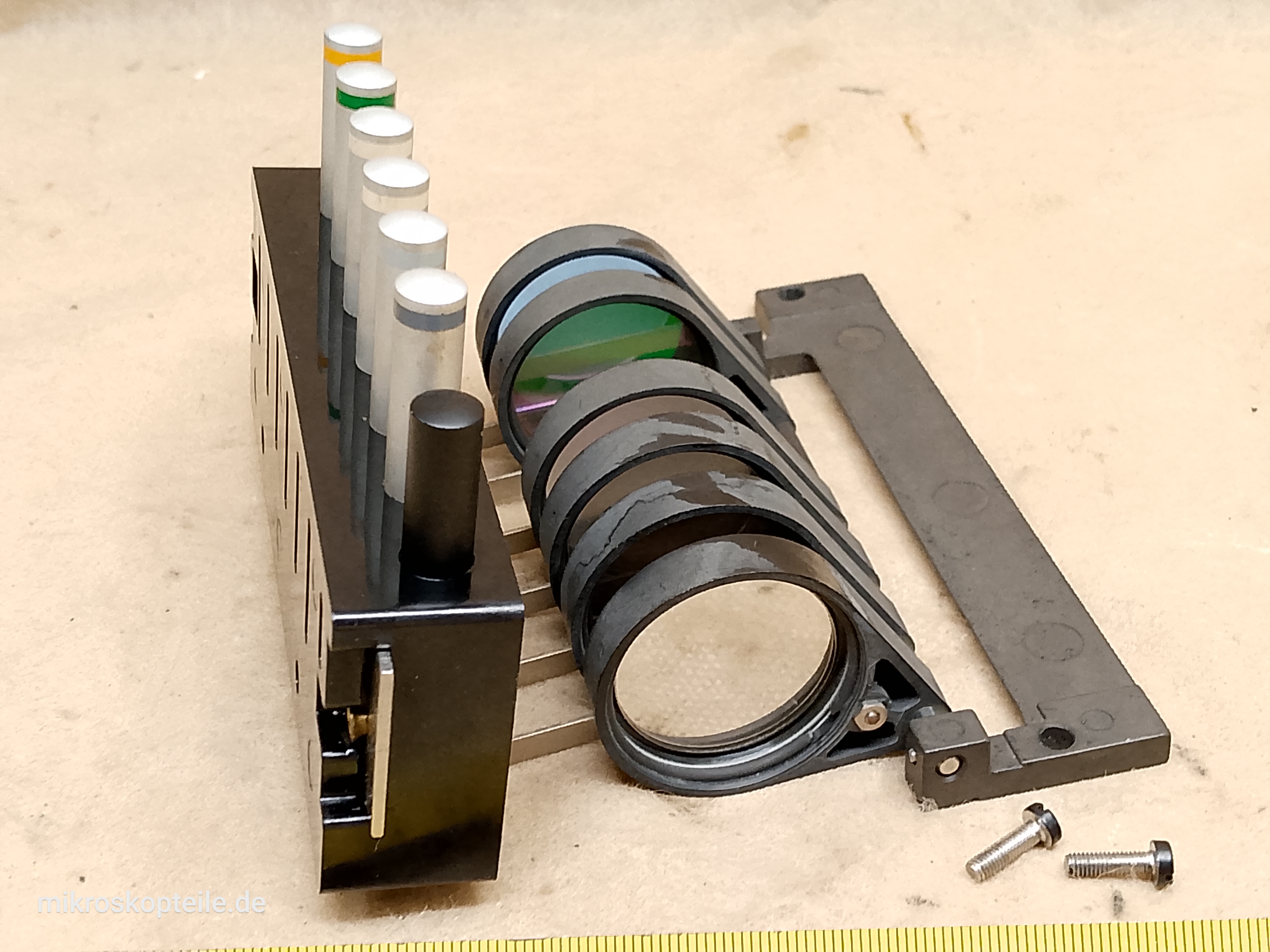

Jest to kaseta sześciu filtrów umieszczonych w podstawie mikroskopu. Posiada ona mechanizm umożliwiający wprowadzanie / wyprowadzanie tych filtrów w tor optyczny za pomocą przycisków sterujących. Ponieważ może być jednocześnie wprowadzony w tor optyczny więcej niż jeden filtr - mechanizm zawiera dodatkowy (siódmy) przycisk pozwalający na zbiorcze usunięcie wszystkich filtrów z toru optycznego. Z powodu obecności tego siódmego przycisku - niekiedy w opisach błędnie podaje się, że w podstawie mikroskopu znajduje się 7 filtrów.
W tej kasecie znajdują się następujące filtry:
- filtr NCB (niebieski filtr konwersji żółtego światła żarówkowego na naturalnie białe), Zeiss P/N 46 78 50 (żółty pasek na guziku wciskającym)
- filtr zielony VG 9, Zeiss P/N 46 78 05 (zielony pasek na guziku wciskającym)
- dwa filtry szare 0.5, ZEISS P/N 46 78 40 (jasno-szare paski na guziku wciskającym)
- filtr szary 0.12, Zeiss P/N 46 78 41 (szary pasek na guziku wciskającym)
- filtr szary 0.03, Zeiss P/N 46 78 42 (ciemno-szary pasek na guziku wciskającym)
Kombinacje filtrów szarych pozwalają dobrać transmisję od 1,5% do 100% w skokach.
Każdy z tych filtrów można wyciągnąć z uchwytu - i wówczas otrzymujemy okrągły filtr mikroskopowy o standardowej średnicy 32 mm, który można użyć w innych mikroskopach dowolnego producenta. Dodatkowo wówczas w tej kasecie filtrów można włożyć dowolny inny okrągły filtr o średnicy 32 mm, co pozwala na dowolną konfigurację zestawu filtrów w mikroskopie.
Ta kaseta filtrów z całym mechanizmem kontrolnym pasuje do każdej wersji mikroskopów Carl Zeiss Photomicroscope (inne nazwy tych mikroskopów to skrótowe Zeiss PM lub Zeiss Phomi) oraz Zeiss Universal. Jednak na rynku istnieją też - aczkolwiek nieczęsto spotykane - warianty modelu Zeiss Universal, które nie posiadają tego mechanizmu z filtrami w podstawie. Co ważne - mikroskop Carl Zeiss Ultraphot nie posiada tej części.
Na ostatnich zdjęciach w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.
Producent
Zeiss - (Carl Zeiss West Germany) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jako część naprawcza w formie wymiany całego uszkodzonego modułu
- gdy ta kaseta filtrów co prawda działa, ale filtry są bardzo złej jakości
- gdy któryś element składowy tej części uległ uszkodzeniu, np. mechanizm guzików sprężynowych, obudowa z tworzywa sztucznego lub któryś z filtrów pękł lub się ukruszył
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
