Informacje o części: Zeiss Standard WL / Universal - mocowanie kondensora mikroskopowego ze śrubami centrującymi, listwa zębata, uchwyt filtrów i soczewka szerokiego pola (ID: 99578)
Zeiss Standard WL / Universal microscope condenser holder with toothed rack, focusing knob, centering screws and wide field lens
Główne zdjęcie
Opis

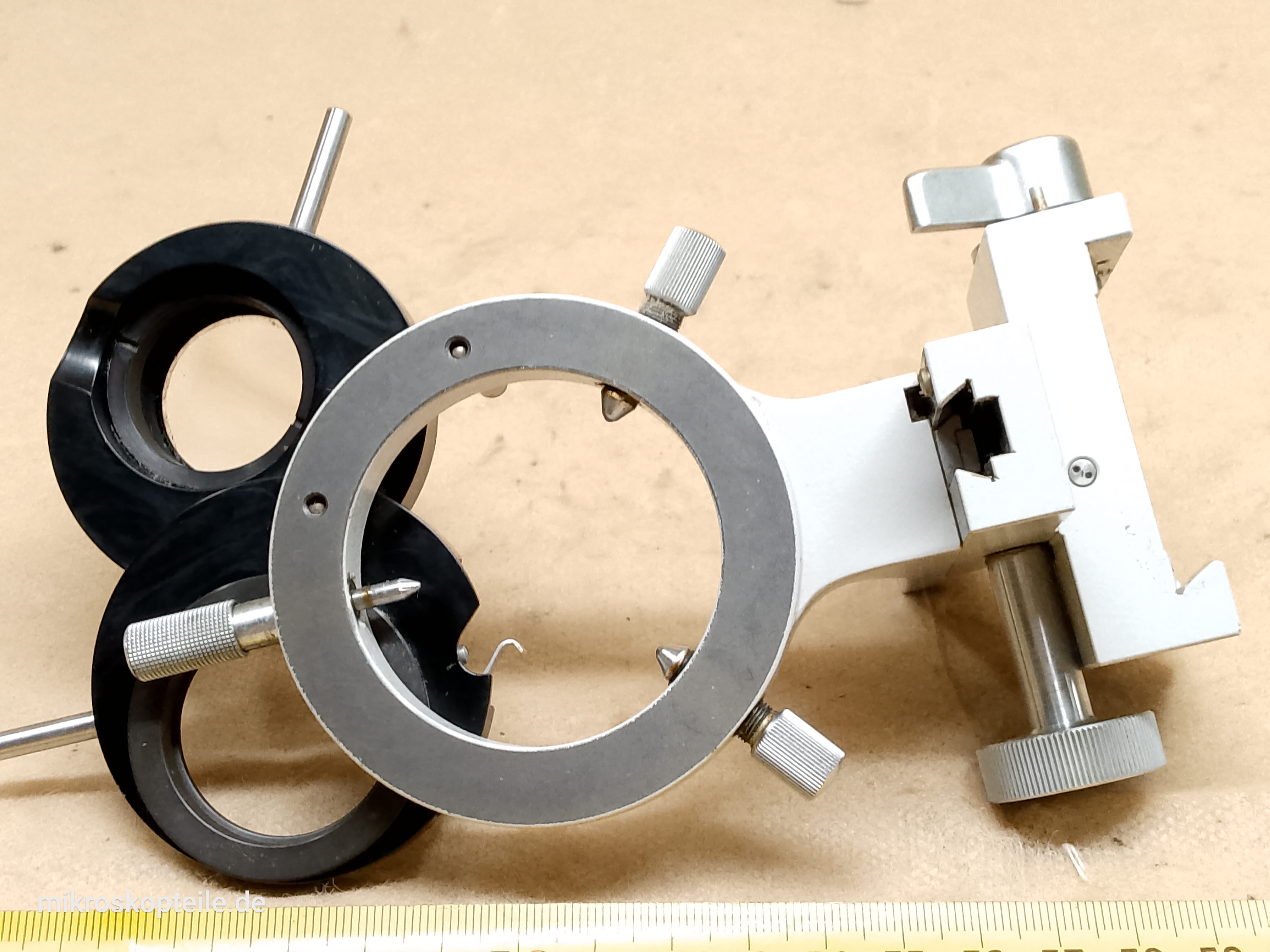

Zeiss Standard WL / Universal - mocowanie kondensora mikroskopowego ze śrubami centrującymi, listwa zębata, uchwyt filtrów i soczewka szerokiego polaKompletne mocowanie (uchwyt) kondensora do mikroskopów Carl Zeiss.
Ten blok mocowania kondensora pasuje do mikroskopów:
- Zeiss Photomicroscope (tzw. Zeiss Phomi)
- Zeiss Standard WL 89
- Zeiss Universal
- Zeiss Ultraphot (mimo, że w tym modelu oryginalny uchwyt jest czarny)
Cały ten moduł składa się z następujących części:
- części z pokrętłem regulacji wysokości kondensora - montuje się ją na szynie typu jaskółczy ogon za pomocą szybkozłączki zaciskowej
- obejmy uchwytu kondensora z listwą zębatą, śrubą trzymającą kondensor i dwoma śrubami centrującymi
- odchylanego uchwytu na okrągły filtr o średnicy 32 mm
- odchylanej soczewki szerokiego pola, której używa się do równomiernego oświetlenia preparatu przy obserwacji obiektywami o słabym powiększeniu
W uchwycie tym montuje się kondensory z mocowaniem typu jaskółczy ogon - nie jest to uchwyt kondensorów o średnicy 37 mm lub 39,5 mm.
W galerii zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami.
Na ostatnim zdjęciu strzałka wskazuje, gdzie w mikroskopie jest umieszczony ten element.
Dodatkowo w galerii wideo są dwa filmy: pierwszy pokazuje tę część z różnych kątów, w zbliżeniach oraz pokazuje motorykę ruchomych elementów, zaś drugi film pokazuje m.in. sposób demontażu tego uchwytu kondensora z korpusu mikroskopu - na przykładzie mikroskopu Zeiss Photomicroscope II.
▼ Więcej o tym elemencie
Mikroskopy Zeiss Universal, Zeiss Ultraphot, najstarsze wersje modelu Zeiss Standard WL i pierwszy model mikroskopu Zeiss Photomicroscope posiadały ten element w kolorze czarnym.
Modele Zeiss Photomicroscope II, Zeiss Photomicroscope III oraz nowsze wersje modelu Zeiss Standard WL posiadały fabrycznie zamontowany ten element w kolorze szarym.
Kolor tego elementu nie ma wpływu na kompatybilność, czyli ten element dowolnego koloru pasuje do każdego z wyżej wymienionych modeli mikroskopów.
Ten element, który tutaj pokazuję ma kolor szary.
Jeśli szukasz wersji w kolorze czarnym - jest ona w tej bazie danych pod numerem 99606.
Producent
Zeiss - (Carl Zeiss West Germany) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli masz mikroskop w którym tego uchwytu brakuje
- jako część naprawcza w formie wymiany całego uszkodzonego elementu
- jeśli masz mikroskop, w którym ten element co prawda działa, ale jest bardzo złej jakości, np. posiada wygięte lub ułamane śruby centrujące
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
