Informacje o części: Zeiss (West Germany) - kompletna wkładka DIY: przezroczysty krążek szklany w oprawie (nośnik pod własne przysłony), szkło czyste - do mikroskopowego kondensora kontrastu fazowego (ID: 99639)
Zeiss (West Germany) microscope clear glass ring insert (blank for DIY annuli) | phase condenser diaphragm carrier, complete insert, clear glass
Główne zdjęcie
Opis

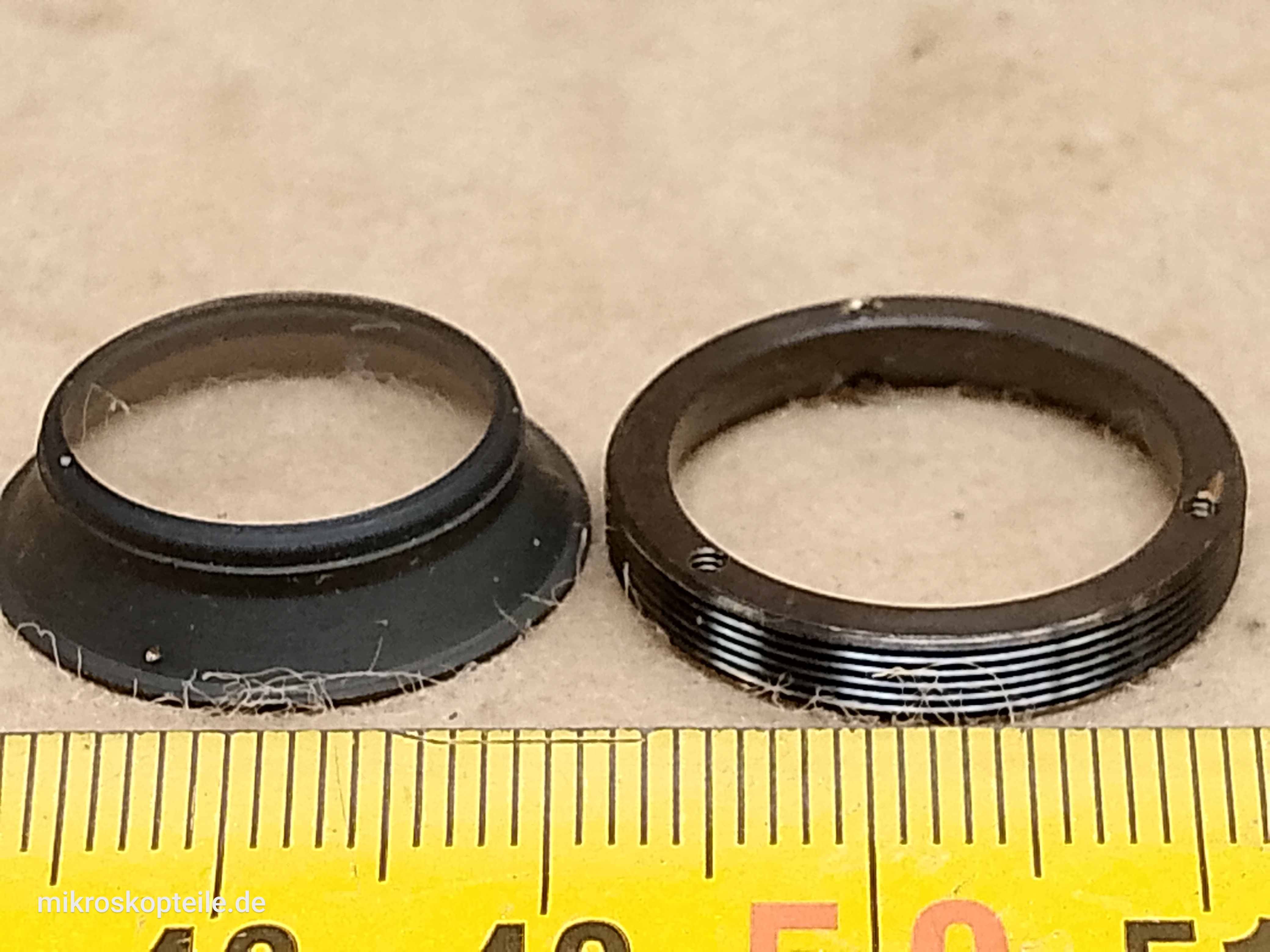

Zeiss (West Germany) - kompletna wkładka DIY: przezroczysty krążek szklany w oprawie (nośnik pod własne przysłony), szkło czyste - do mikroskopowego kondensora kontrastu fazowegoSzklany krążek w oprawie z pierścieniem mocującym - bez naniesionej przysłony (zeszła farba) do kondensorów kontrastu fazowego Carl Zeiss (West Germany).
Podstawowe parametry tego czystego krążka:
- Producent
- Carl Zeiss (Oberkochen, West Germany)
- Materiał
- szkło w metalowym obramowaniu z kołnierzem
- Średnica zewnętrzna pierścienia mocującego
- 22 mm
- Średnica czystego krążka
- 16 mm
- Wysokość pierścienia mocującego
- 3,5 mm
Oto przykładowa lista zastosowań dla takiego czystego krążka. Można na nim nadrukować lub nakleić między innymi:
- taki pierścień kontrastu fazowego lub ciemnego pola jaki już był w kondensorze, ale się uszkodził
- taki pierścień, którego w kondensorze brakuje
- kolorowe pierścienie Rheinberg
- przysłony światła ukośnego dające efekt DIC
- wzór kontrastu Hoffmanna
- pierścienie kontrastu fazowego dla obiektywu innego producenta, np. Carl Zeiss Jena PhV
- jakiś całkiem indywidualny eksperyment DIY
Ten konkretny krążek został wymontowany z kondensora kontrastu fazowego do fluorescencji - starszej wersji kondensora Zeiss P/N 46 52 78. Zanim zdecydujesz się na umieszczenie go w swoim kondensorze, dokładnie zapoznaj się z kształtem jego obudowy i rozmiarami pierścienia mocującego.
▼ Więcej o tym elemencie
Wymienne przysłony (czy to kontrastu fazowego czy np. ciemnego pola) do kondensorów kontrastu fazowego pozwalają na indywidualne konfigurowanie kondensora. Dzięki temu może on obsługiwać dokładnie te techniki obserwacji i dokładnie takie obiektywy jakie chcemy.
Prezentowany tutaj czysty krążek nie jest elementem do konkretnego modelu mikroskopu. Jest to element do rozbudowy lub naprawy mikroskopowego kondensora kontrastu fazowego. Nie jest to element do rozbudowy / naprawy konkretnego modelu kondensora. Wiele modeli kondensorów firmy Carl Zeiss posiada pasujący otwór, do którego można włożyć ten czysty krążek i umieścić na nim własny wzór.
Na ostatnim zdjęciu w galerii widoczna jest tarcza z kondensora kontrastu fazowego Zeiss i za pomocą strzałki wskazany jest ten - prezentowany tutaj - krążek, już zamontowany.
Producent
Zeiss - (Carl Zeiss West Germany) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- przykłady użycia są wymienione w opisie
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
- Zeiss Photomicroscope II
- Zeiss Photomicroscope III RS
- Zeiss Standard 14
- Zeiss Standard GFL
- Zeiss Standard WL
- Zeiss Standard 16
- Zeiss Universal
- Zeiss Photomicroscope
- Zeiss Ultraphot
- Zeiss Standard 20
- Zeiss Standard 25
