Informacje o części: Zeiss ICM 405 - mikroskopowy kabel 47 17 86 - 9901 wersji rozszerzonej dla aparatów z automatycznym przewijaniem motor-drive (ID: 99665)

Opis

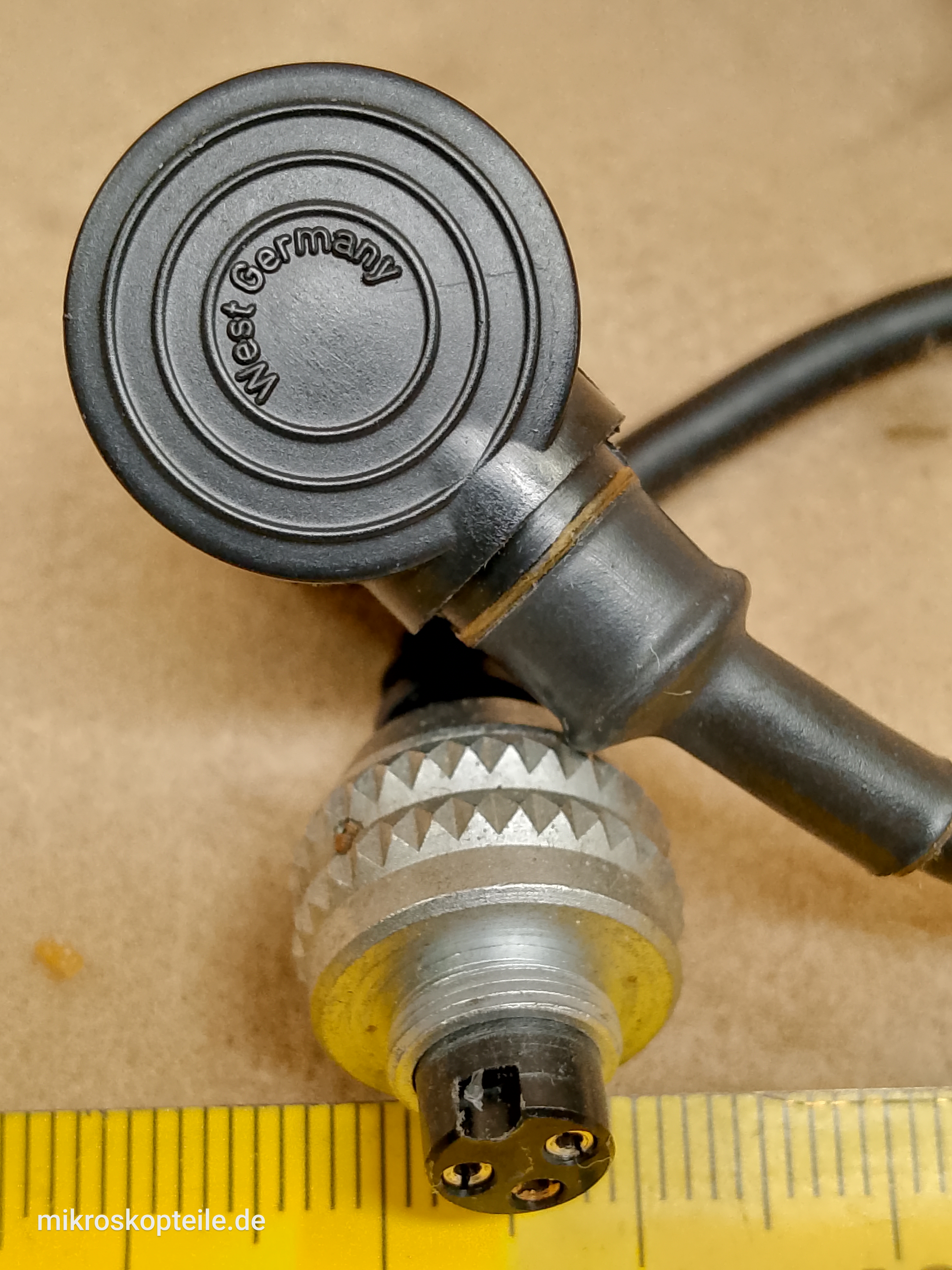

Przewód numer Zeiss 47 17 86 - 9901 łączący body mikroskopu odwróconego Carl Zeiss ICM 405 z aparatem fotograficznym z automatycznym przewijaniem "Winder motor-drive".

Ważne: to jest tak zwany "kabel rozszerzony" - dla aparatów fotograficznych z automatycznym przewijaniem (tzw. Winder). Standardowy kabel do aparatów bez Windera posiada numer Zeiss 47 17 84 - 0000 (lub w nowszych rewizjach z końcówką -9901).

Kabelek ten łączy dedykowany port elektryczny w dolnej-przedniej części korpusu mikroskopu odwróconego Zeiss ICM 405 z gniazdem sterującym w aparacie fotograficznym. Przekazuje sygnał wyzwolenia migawki z bocznego panelu mikroskopu oraz sygnały zwrotne z automatyki naświetlania i światłomierza (zintegrowanego z suwakiem ASA/DIN P/N 47 17 71). Ten model kabla, w przeciwieństwie do wersji standardowej posiada dodatkowe linie sygnałowe. Po wykonaniu zdjęcia wysyła impuls do silnika aparatu (Winder motor drive), aby ten automatycznie przewinął film do następnej klatki bez dotykania aparatu przez użytkownika mikroskopu.

Na ostatnim zdjęciu w galerii zdjęć za pomocą strzałki wskazana jest wtyczka w mikroskopie Carl Zeiss ICM405, do której podłącza się ten kabel.
Ważne: to gniazdo z przodu mikroskopu Zeiss ICM 405 nie jest standardowym portem PC-Sync (używanym do zwykłych lamp błyskowych), lecz wielopinowym złączem systemowym Zeiss.
