Informacje o części: Carl Zeiss Jena Lumipan pankratyczny kondensor mikroskopowy kardioidalny ciemnego pola i Apl. 1.4 (ID: 99585)
Carl Zeiss Jena Lumipan microscope pancratic condenser Apl. 1.4 with cardioid darkfield

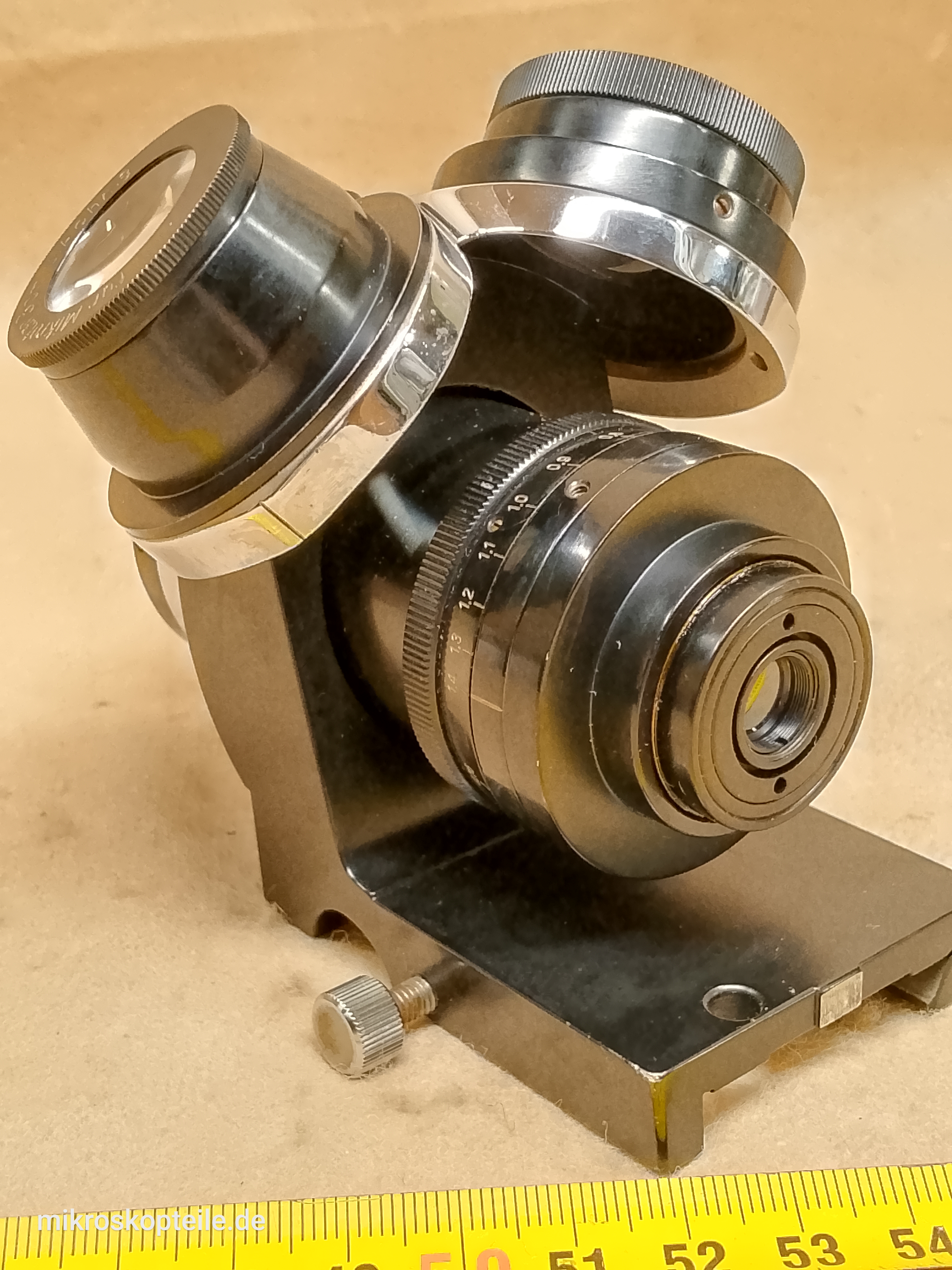

Główne zdjęcie
Opis
Carl Zeiss Jena Lumipan pankratyczny kondensor mikroskopowy kardioidalny ciemnego pola i Apl. 1.4Pankratyczny kondensor mikroskopowy do mikroskopów Carl Zeiss Jena Lumipan.
Podstawowe dane i parametry:
- Producent
- Carl Zeiss Jena
- Liczba soczewek
- 3
- Apertura numeryczna N.A.
- zmienna, od N.A. 0,16 do N.A. 1,4
- Przysłona aperturowa
- nie
- Pasuje do mikroskopu
- Carl Zeiss Jena Lumipan
Mechanicznie ten kondensor montuje się na szynie typu "jaskółczy ogon", która znajduje się pod stolikiem mikroskopowym.
Kilka ważnych informacji:
- ten kondensor pankratyczny pasuje jedynie do modelu mikroskopu Carl Zeiss Jena Lumipan
- ten kondensor nie pasuje do mikroskopów Carl Zeiss Jena Nf ani Carl Zeiss Jena Nu / Nu2 mimo, że w tych modelach kondensor jest bardzo podobny
- w tym kondensorze nie ma przysłony irysowej, gdyż w mikroskopie Carl Zeiss Jena Lumipan przysłona aperturowa jest umieszczona w podstawie mikroskopu, bezpośrednio pod kondensorem
Na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część. Dodatkowo, na załączonym filmie wideo widać jak poruszają się poszczególne elementy tego kondensora.
▼ Więcej o tym elemencie
Kondensor ten często jest używany jako "dawca części" do własnych projektów DIY, przykładowo
- soczewka Apl. 1.4 często służy do zmodyfikowania (ulepszenia) kondensorów o niższej aperturze numerycznej N.A. w różnych mikroskopach
- soczewka ciemnego pola bardzo często jest używana do budowy samodzielnego kondensora kardioidalnego
Producent
Carl Zeiss Jena - (VEB Carl Zeiss Jena DDR (former East Germany)) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli posiadasz używany mikroskop Carl Zeiss Jena Lumipan bez kondensora
- jeśli posiadasz już kondensor pankratyczny, ale jest on uszkodzony albo bardzo złej jakości
- jeśli potrzebujesz elementów z tego kondensora do własnych projektów DIY
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
