Informacje o części: Zeiss (West Germany) - krążek fazowy Ph3 fluorescencyjno-polaryzacyjny (przysłona) do mikroskopowego kondensora kontrastu fazowego (ID: 99641)
Zeiss (West Germany) microscope Ph3 fluorescence-polarization phase annulus insert | phase condenser PH-diaphragm ring
Główne zdjęcie
Opis

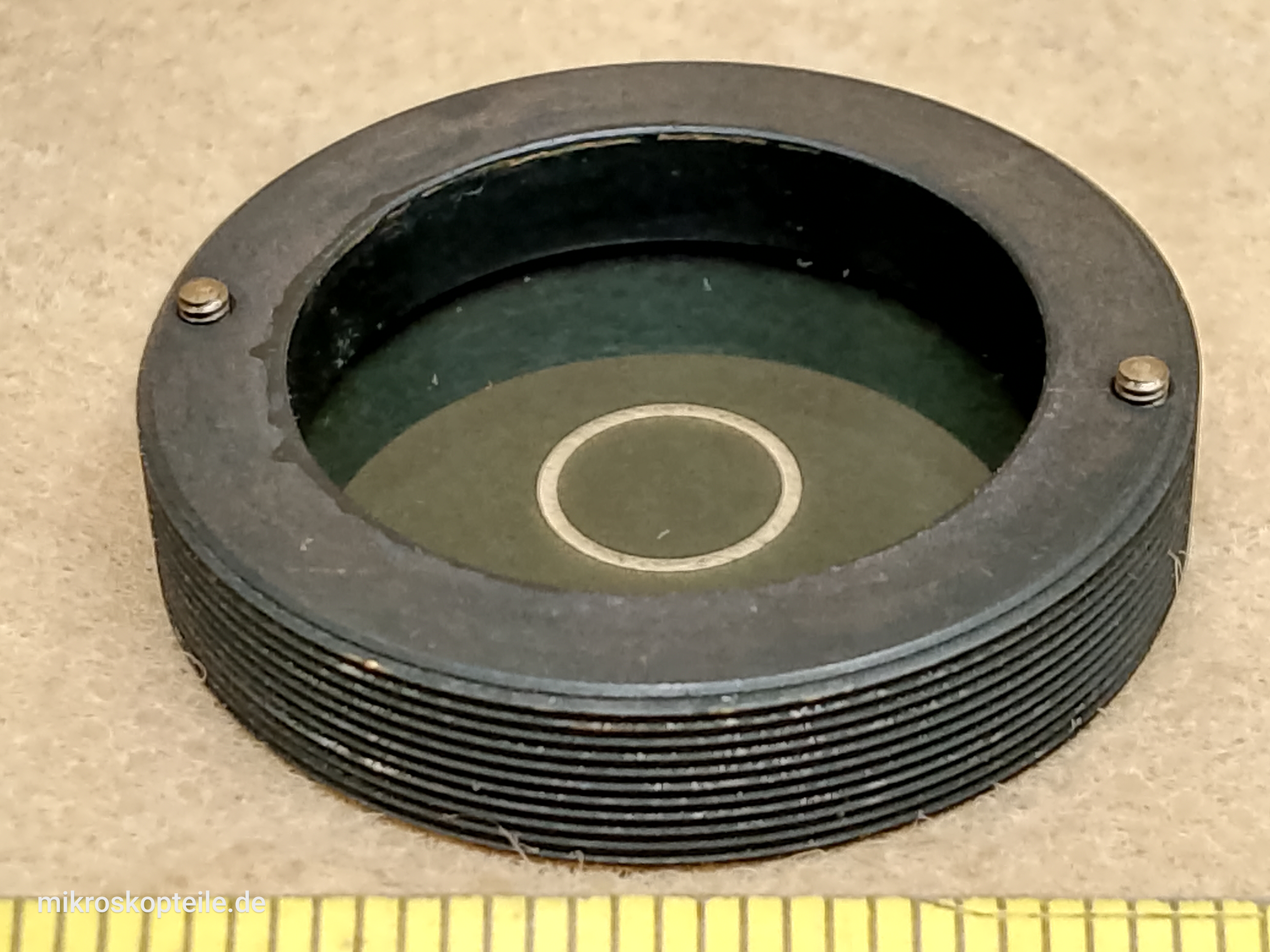

Zeiss (West Germany) - krążek fazowy Ph3 fluorescencyjno-polaryzacyjny (przysłona) do mikroskopowego kondensora kontrastu fazowegoWymienny krążek (przysłona) kontrastu fazowego PH3 wraz z pierścieniem mocującym dla kondensorów kontrastu fazowego firmy Zeiss West Germany do pracy ze światłem fluorescencyjno-polaryzacyjnym.
Wymienne przysłony (zarówno kontrastu fazowego jak i ciemnego pola) do kondensorów kontrastu fazowego pozwalają na indywidualne konfigurowanie kondensora. Dzięki temu może on obsługiwać dokładnie te techniki obserwacji i dokładnie takie obiektywy jakie chcemy.
Ważne: montując tę tutaj prezentowaną przysłonę polaryzacyjną można rozbudować kondensor o tę unikalną funkcję, który obecnie posiada klasyczne przysłony kontrastu fazowego. Poniżej znajduje się dokładny opis jakie możliwości oferuje ta technika.
Podstawowe parametry tej przysłony fazowej:
- Producent
- Carl Zeiss (Oberkochen, West Germany)
- Oznaczenie na kondensorze
- "3". W kondensorze Zeiss P/N 46 52 78 pozycja ta jest oznaczona kolorem niebieskim
- Do obiektywów
- aby uzyskać technikę pracy w trybie kontrastu fazowego należy używać obiektywów mikroskopowych opisanych jako "Ph3", czyli o powiększeniach od 40x do 100x
- Materiał podłoża
- szkło w metalowym obramowaniu z kołnierzem
- Materiał pierścienia
- folia polaryzacyjna
- Średnica zewnętrzna pierścienia mocującego
- 28 mm
- Wysokość pierścienia mocującego
- 6 mm
Ważne: ten element (krążek / przysłona kontrastu fazowego) nie jest elementem do konkretnego modelu mikroskopu. Jest to element do rozbudowy lub naprawy mikroskopowego kondensora kontrastu fazowego. Nie jest to element do rozbudowy / naprawy konkretnego modelu kondensora. Wiele modeli kondensorów firmy Carl Zeiss posiada pasujący otwór, do którego można włożyć ten krążek fazowy.
Ten konkretny krążek kontrastu fazowego został wymontowany z kondensora kontrastu fazowego do fluorescencji - starszej wersji kondensora Zeiss P/N 46 52 78. Zanim zdecydujesz się na umieszczenie go w swoim kondensorze dokładnie zapoznaj się z kształtem jego obudowy i rozmiarami pierścienia mocującego.
▼ Więcej o tym elemencie
W kondensorze Carl Zeiss P/N 46 52 78 pierścienie fazowe w pozycjach 2 i 3 nie są zwykłym otworem w zaczernieniu, tylko są otworami w foli polaryzacyjnej. Kierunek polaryzacji tych pierścieni jest N-S, więc wiązka bezpośrednia, która tworzy obraz fazowy, jest liniowo spolaryzowana. A skoro jest spolaryzowana, to jej natężenie da się płynnie sterować drugim polaryzatorem - bez żadnej mechaniki, przysłon czy migawek.
Tym drugim polaryzatorem mogą być dowolne dwa obrotowe filtry polaryzacyjne. Oryginalnie u Zeissa jest to regulator światła Carl Zeiss P/N 47 72 20 z dwoma niezależnie obracanymi polaryzatorami pod kondensorem. Pozwala to włączać kontrast fazowy i jednocześnie obniżać natężenie oświetlenia do bezpiecznego poziomu.
- gdy polaryzator jest ustawiony równolegle do osi N-S pierścienia - pełna transmisja, wiązka fazowa maksymalna, obraz fazowy w pełnej sile;
- gdy polaryzator jest skrzyżowany (E-W) - pierścień "gaśnie", płytka fazowa obiektywu nie dostaje wiązki bezpośredniej, obraz fazowy zanika;
- gdy polaryzator jest ustawiony na pozycje pośrednie - płynne dozowanie udziału obrazu fazowego.
Gdy źródłem oświetlenia jest lampa fluorescencyjna (lub oczywiście LED FL), to przez sam obrót polaryzatora pod kondensorem (plus wyjęcie filtra wzbudzającego) przechodzi się od obrazu fluorescencyjnego do zwykłego kontrastu fazowego. Przy skrzyżowanym polaryzatorze i wstawionym filtrze wzbudzającym pierścień fazowy jest wygaszony i widać czystą fluorescencję; w miarę obracania polaryzatora obraz fazowy narasta i nakłada się na obraz fluorescencyjny. Drugi polaryzator w części P/N 47 72 20 służy dodatkowo do tłumienia całości oświetlenia (ma to na celu ochronę preparatu lub kontrolę ekspozycji preparatu na światło fluorescencyjne).
I teraz ciekawostka ze strony Ultraphot-shop [[ LINK ]], © Spike Walker 2007:
Ponieważ pierścień jest liniowym polaryzatorem N-S, można na nim uzyskać kolorowy kontrast fazowy: po wstawieniu dwubarwnego filtra polaryzacyjnego (typu Cokin) między polaryzator mikroskopu a pierścień kondensora preparat przyjmuje barwę pierścienia oświetlającego na tle barwy pozostałej części tarczy - np. pomarańczowy obiekt na zielonym tle przy filtrze red-green.
Na ostatnim zdjęciu w galerii widoczna jest tarcza z kondensora kontrastu fazowego Zeiss i za pomocą strzałki wskazany jest ten - prezentowany tutaj - krążek fazowy, już zamontowany.
Producent
Zeiss - (Carl Zeiss West Germany) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli w Twoim kondensorze kontrastu fazowego Zeiss ta przysłona fazowa fluorescencyjno-polaryzacyjna PH3 uległa uszkodzeniu
- jeśli masz kondensor fazowy Zeiss wyposażony w zestaw klasycznych przysłon (krążków fazowych), a chcesz go rozbudować o technikę kontrastu fazowego przy świetle fluorescencyjnym
- jeśli chcesz użyć tej przysłony kontrastu fazowego PH3 do własnego projektu DIY, np. aby używać obiektywu mikroskopowego Zeiss Ph2 na innym mikroskopie
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
- Zeiss Photomicroscope II
- Zeiss Photomicroscope III RS
- Zeiss Standard 14
- Zeiss Standard GFL
- Zeiss Standard WL
- Zeiss Standard 16
- Zeiss Universal
- Zeiss Photomicroscope
- Zeiss Ultraphot
- Zeiss Standard 20
- Zeiss Standard 25
