Opis tej części do mikroskopu.

jest tam mieszczony bezbarwny filtr (zapewne "szło zerowe").

Ten konkretny egzemplarz pochodzi z mikroskopu Zeiss Universal, ale firma Zeiss stosuje taki sam standard wsuwek również w innych modelach, m.in. Photomicroscope (Phomi) oraz Ultraphot.

Wsuwki te były produkowane w różnych wariantach, różniących się niedużymi szczegółami, ale bez różnicy w działaniu.

Opis tej części do mikroskopu.

jest tam mieszczony bezbarwny filtr (zapewne "szło zerowe").

Ten konkretny egzemplarz pochodzi z mikroskopu Zeiss Universal, ale firma Zeiss stosuje taki sam standard wsuwek również w innych modelach, m.in. Photomicroscope (Phomi) oraz Ultraphot.

Wsuwki te były produkowane w różnych wariantach, różniących się niedużymi szczegółami, ale bez różnicy w działaniu.

Opis tej części do mikroskopu.

innych Zeiss.

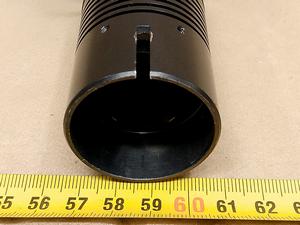

Opis tej części do mikroskopu.

standardu Koehlera.

Urządzenie składa się z:
- slotu do zamocowania oświetlacza
- przysłony irysowej
- lustra kątowego
- miejsca na włożenie filtrów o średnicy 32 mm

Uwaga - w zestawie NIE MA oświetlacza ani żarówki, czyli nie ma źródła światła. To jest tylko "obudowa".

Opis tej części do mikroskopu.

Jest to element do naprawy kondensora mikroskopowego firmy Carl Zeiss Jena, model Abbe 1.2.
Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (kondensora) a nie do konkretnego modelu mikroskopu.

Rączka w tym pierścieniu wyjątkowo często się łamie i wówczas nie można otwierać / zamykać przysłony irysowej i kondensor traci swoją funkcjonalność. Wówczas, zamiast wymiany całego kondensora można tylko wymienić ten element - czyli naprawić kondensor (polecam: zawsze naprawiaj - nigdy nie wyrzucaj).

UWAGA - na przestrzeni lat firma Carl Zeiss Jena produkowała kondensor Abbe 1.2 w różnych wariantach i ten pierścień występuje w co najmniej dwóch wariantach:
- pierścień o grubości 2,5 mm z rączką o szerokości 6 mm
- pierścień o grubości 2 mm z rączką o szerokości 3,5 mm

Tutaj pokazuję i oferuję pierścień o grubości 2,5 mm z rączką o szerokości 6 mm. Koniecznie sprawdź, czy to jest dokładnie taki pierścień, jaki jest Tobie potrzebny.

Opis tej części do mikroskopu.

Jest to element do naprawy kondensora mikroskopowego firmy Carl Zeiss Jena, model Abbe 1.2.
Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (kondensora) a nie do konkretnego modelu mikroskopu.

Rączka w tym pierścieniu wyjątkowo często się łamie i wówczas nie można otwierać / zamykać przysłony irysowej i kondensor traci swoją funkcjonalność. Wówczas, zamiast wymiany całego kondensora można tylko wymienić ten element - czyli naprawić kondensor (polecam: zawsze naprawiaj - nigdy nie wyrzucaj).

UWAGA - na przestrzeni lat firma Carl Zeiss Jena produkowała kondensor Abbe 1.2 w różnych wariantach i ten pierścień występuje w co najmniej dwóch wariantach:
- pierścień o grubości 2,5 mm z rączką o szerokości 6 mm
- pierścień o grubości 2 mm z rączką o szerokości 3,5 mm

Tutaj pokazuję i oferuję pierścień o grubości 2 mm z rączką o szerokości 3,5 mm. Koniecznie sprawdź, czy to jest dokładnie taki pierścień, jaki jest Tobie potrzebny.

Opis tej części do mikroskopu.

Jest to element do naprawy lub rozbudowy kondensora mikroskopowego firmy Carl Zeiss Jena, model Abbe 1.2.
Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (kondensora) a nie do konkretnego modelu mikroskopu.

Kondensor Carl Zeiss Jena Abbe 1.2 występuje w wersjach:
- z soczewką szerokiego pola umieszczoną na dole kondensora, pod uchwytem na filtry
- tylko z uchwytem na filtry, bez soczewki szerokiego pola

Dzięki tej soczewce możesz rozbudować swój kondensor, jeśli on jej nie posiada.

Opis tej części do mikroskopu.

Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (kondensora) a nie do konkretnego modelu mikroskopu.

Opis tej części do mikroskopu.

mikroskopowej (okularu pomiarowego) a nie do konkretnego modelu mikroskopu.

Pokrętło mikrometryczne z noniuszem służy do dokonywania dokładnych pomiarów i precyzyjnego poruszania skalą widoczną przez okular. Pokrętło to porusza zamontowanym w okularze szkiełkiem z nadrukowaną na nim podziałką.

Opis tej części do mikroskopu.

że jest to element (część składowa) do części mikroskopowej (kondensora) a nie do konkretnego modelu mikroskopu.

Opis tej części do mikroskopu.

pomiarowego PZO K15x. Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (okularu pomiarowego) a nie do konkretnego modelu mikroskopu.

Opis tej części do mikroskopu.

K15x. Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (okularu pomiarowego) a nie do konkretnego modelu mikroskopu.

Opis tej części do mikroskopu.

przechodzące
- precyzyjna regulacja w dwóch płaszczyznach
- obrotowe centrum stolika z podziałką (precyzja: 0,1 stopnia)
- wbudowane elektroniczne czujniki pomiarowe, które pozwalają na wyświetlanie pozycji na specjalnym wyświetlaczu (nie ma go w zestawie)
- śruby blokujące przesuw (lock pozycji)

Mikroskop Carl Zeiss Jena BK 70x50 jest jednym z najbardziej wszechstronnych małych mikroskopów warsztatowych, którego całkowicie modułowa budowa i bardzo duża ilość dodatków pozwala z niego zrobić mikroskop warsztatowy, pomiarowy, do obserwacji techniką szczelinową, metalurgiczny czy nawet biologiczny. Ten stolik jest jedną z wielu możliwości na rozbudowę mikroskopu BK 70x50.

Opis tej części do mikroskopu.

Carl Zeiss Jena Jenalumar 50

Zwróć uwagę na kilka rzeczy:
- oba wymienione tu mikroskopy używają tego oświetlacza do EPI Fluorescencji, czyli do światła odbitego. To nie jest fluorescencja światła przechodzącego.
- ten oświetlacz wymaga do pracy zasilacza Carl Zeiss Jena SH 50
- mikroskop Carl Zeiss Jena Jenalumar występuje w dwóch wariantach - ten oświetlacz pasuje do mikroskopu Jenalumar z dwoma małymi, niezintegrowanymi ze sobą oświetlaczami
- na Internecie można spotkać informacje, że oświetlacz ten nadaje się do mikroskopów Carl Zeiss Jena Jenavert. To NIE JEST prawda.
- żarówka HBO to nie jest to samo co żarówka XBO.
- mikroskopy Jenamed inne niż wersja "Fluorescence" posiadają inaczej zamontowaną głowicę i do nich NIE MOŻNA zainstalować tego oświetlacza.

Ważne - praca na żarówkach HBO używanych, przegrzanych, o nieznanym czasie dotychczasowej pracy lub z niepewnego źródła grozi ich wybuchem, uszkodzeniem oświetlacza, skażeniem pomieszczenia i stwarza zagrożenie życia i zdrowia użytkownika. Z tego powodu ten oświetlacz NIE ZAWIERA źródła światła (czyli nie zawiera tzw. palnika rtęciowego HBO).

Opis tej części do mikroskopu.

produkowała dziesiątki modeli oświetlaczy fluorescencyjnych, wiele z nich używa takiego samego typu uchwytu żarówki, ale nie wszystkie. Niestety nie znam numeru katalogowego tego oświetlacza do którego pasuje ten uchwyt.

Opis tej części do mikroskopu.

naprawcza) dwuocznej głowicy mikroskopowej PZO MND-5. Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (głowicy dwuocznej) a nie do konkretnego modelu mikroskopu.

Opis tej części do mikroskopu.

pochylenie, czyli w tzw. tubusie kątowym, który jest na stałe zintegrowany z tzw. "częścią lornetkową".

Jest to element serwisowy (część naprawcza) dwuocznej głowicy mikroskopowej PZO MND-5. Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (głowicy dwuocznej) a nie do konkretnego modelu mikroskopu.

Opis tej części do mikroskopu.

pryzmatu, aby uzyskać idealną kolimację obrazu, czyli, żeby obrazy dla lewego i prawego oka były ze sobą zbieżne.

BARDZO WAŻNE: to jest pryzmat umieszczany pod LEWYM okularem. Pryzmaty lewy i prawy RÓŻNIĄ SIĘ i nie można zamieniać ich miejscami.

Inne stosowane nazwy:
- lewy pryzmat głowicy binokularowej
- lewy pryzmat odwracający obraz
- pryzmat toru optycznego - lewy
- pryzmat (pospolite)
- pryzmat kątowy (pospolite)
- pryzmat klejony (pospolite)
- pryzmat lustrzany (pospolite)
- kostka pryzmatyczna (pospolite)

Jest to element serwisowy (część naprawcza) dwuocznej głowicy mikroskopowej PZO MND-5. Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (głowicy dwuocznej) a nie do konkretnego modelu mikroskopu.

Na zdjęciach pokazujących całą głowicę wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

ustawianie pryzmatu, aby uzyskać idealną kolimację obrazu, czyli, żeby obrazy dla lewego i prawego oka były ze sobą zbieżne.

BARDZO WAŻNE: to jest pryzmat umieszczany pod PRAWYM okularem. Pryzmaty lewy i prawy RÓŻNIĄ SIĘ i nie można zamieniać ich miejscami.

Inne stosowane nazwy:
- prawy pryzmat głowicy binokularowej
- prawy pryzmat odwracający obraz
- pryzmat toru optycznego - prawy
- pryzmat (pospolite)
- pryzmat kątowy (pospolite)
- pryzmat klejony (pospolite)
- pryzmat lustrzany (pospolite)
- kostka pryzmatyczna (pospolite)

Jest to element serwisowy (część naprawcza) dwuocznej głowicy mikroskopowej PZO MND-5. Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (głowicy dwuocznej) a nie do konkretnego modelu mikroskopu.

Na zdjęciach pokazujących całą głowicę wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

dołączone są metalowe uchwyty, które pozwalają na ustawianie pryzmatu, aby uzyskać idealną kolimację obrazu, czyli, żeby obrazy dla lewego i prawego oka były ze sobą zbieżne.

BARDZO WAŻNE: jest to pryzmat centralny (dzielący wiązkę światła). Nie jest to pryzmat lewy ani prawy i nie może ich zastępować.

Inne stosowane nazwy:
- centralny pryzmat głowicy binokularowej
- pryzmat dzielący wiązkę światła
- pryzmat toru optycznego - centralny
- pryzmat (pospolite)
- pryzmat kątowy (pospolite)
- pryzmat klejony (pospolite)
- pryzmat lustrzany (pospolite)
- kostka pryzmatyczna (pospolite)

Jest to element serwisowy (część naprawcza) dwuocznej głowicy mikroskopowej PZO MND-5. Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (głowicy dwuocznej) a nie do konkretnego modelu mikroskopu.

Na zdjęciach pokazujących całą głowicę wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

posiada posiada numer katalogowy 45 29 07 - inny zapis: 452907) oraz w mikroskopach odwróconych Zeiss Axiovert 100. Bardzo możliwe, że taka sama głowica była montowana również w innych modelach mikroskopów, np. Zeiss Axioskop 50 i innych.

Tubus jest uniwersalny - nie ma różnicy pomiędzy prawym i lewym.

Opis tej części do mikroskopu.

Jest to element serwisowy (część naprawcza) dwuocznej głowicy mikroskopowej PZO MND-5. Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (głowicy dwuocznej) a nie do konkretnego modelu mikroskopu.

Na zdjęciach pokazujących całą głowicę wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

umożliwiającym korekcję wady wzroku jednego oka i poprawne ustawienie ostrości obrazu.

Tubus jest uniwersalny - nie ma różnicy pomiędzy prawym i lewym.

Podstawowe parametry:
- Typ: tubus z pierścieniem korekcji dioptrii
- Średnica obsługiwanych okularów: 23,2 mm
- Strona: uniwersalny; prawy i lewy
- Kolor: czarny

Jest to element serwisowy (część naprawcza) dwuocznej głowicy mikroskopowej PZO MND-5. Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (głowicy dwuocznej) a nie do konkretnego modelu mikroskopu.

Na zdjęciach pokazujących całą głowicę wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

serwisową jest to, że zarówno prawa jak i lewa listwa zębata są identyczne - nie ma między nimi różnicy.

Jest to element serwisowy (część naprawcza) dwuocznej głowicy mikroskopowej PZO MND-5. Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (głowicy dwuocznej) a nie do konkretnego modelu mikroskopu.

Na zdjęciach pokazujących całą głowicę wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

Najczęściej dochodzi do tego gdy:
- zaschnie smar w mechanizmie otwierania / zamykania przysłony i użytkownik usiłuje poruszyć nim na siłę
- pomiędzy listki przysłony dostanie się ciało obce (np. okruch szkła z ukruszonego szkiełka podstawowego)
- przysłona zostanie zbyt szybko zamknięta lub zbyt mocno otwarta

W przypadku awarii przysłony irysowej można:
- wymienić cały kondensor
- wymienić samą przysłonę
- naprawić przysłonę wymieniając uszkodzone listki

Jest to element do naprawy kondensora mikroskopowego firmy Carl Zeiss Jena, model Abbe 1.2.
Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (kondensora) a nie do konkretnego modelu mikroskopu.

Opis tej części do mikroskopu.

jednookularowej) PZO MNJ-5.

Modele mikroskopów PZO z lat 50. XX wieku nie mają wspólnego standardu złącza do mocowania głowicy. Jeśli jednak jest to głowica, która nie jest na stałe przymocowana do mikroskopu, to zazwyczaj złączkę można odkręcić i wymienić na inną, aby głowica pasowała do modeli mikroskopów z innym złączem montażowym głowicy.

Aby można było zamienić złącze w głowicy należy pamiętać o kilku faktach:
- wymieniane złącze nie może zawierać żadnej optyki
- wymieniane złącze musi mieć tę samą średnicę gwintu, aby przykręcić je do głowicy

Podstawowe wymiary:
- średnica wewnętrznego gwintu do przykręcenia złączki do głowicy: 35 mm
- średnica złącza w miejscu wcięcia: wg pomiaru na zdjęciu jest to pomiędzy 31,5 a 32 mm
- średnica złącza w najszerszym miejscu: 34 mm
- średnica pierścienia nad złączką: 40 mm
- całkowita wysokość złączki: 35 mm

Na rynku wtórnym można często kupić głowicę, w której brakuje spodniej części, czyli właśnie złącza montażowego. Dlaczego? Otóż nieraz ktoś demontując głowicę z mikroskopu nie wie, że można ją wyciągnąć - i zaczyna ją odkręcać. Wówczas głowica oddzieli się od mikroskopu, ale złącze montażowe nadal zostanie w statywie. I taka niekompletna głowica trafia na rynek wtórny. Wtedy jedyną szansą na przywrócenie tej części do stanu użytkowego jest właśnie dodanie do głowicy brakującego elementu złącza.

Jest to element serwisowy (część naprawcza) dwuocznej głowicy mikroskopowej PZO MND-5. Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (głowicy dwuocznej) a nie do konkretnego modelu mikroskopu.

Na zdjęciach widocznych w galerii widać dokładne wymiary tutaj opisywanej i oferowanej złączki. Dodatkowo, na zdjęciach pokazujących całą głowicę wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

Taka głowica jest stosowana w mikroskopach Zeiss Axioskop 20 (głowica ta posiada posiada numer katalogowy 45 29 07 - inny zapis: 452907) oraz w mikroskopach odwróconych Zeiss Axiovert 100. Bardzo możliwe, że taka sama głowica była montowana również w innych modelach mikroskopów, np. Zeiss Axioskop 50 i innych.

BARDZO WAŻNE: jest to pryzmat centralny (dzielący wiązkę światła). Nie jest to pryzmat lewy ani prawy i nie może ich zastępować.

Inne stosowane nazwy:
- centralny pryzmat głowicy binokularowej
- pryzmat dzielący wiązkę światła
- pryzmat toru optycznego - centralny
- pryzmat (pospolite)
- pryzmat kątowy (pospolite)
- pryzmat klejony (pospolite)
- pryzmat lustrzany (pospolite)
- kostka pryzmatyczna (pospolite)

Opis tej części do mikroskopu.

ta posiada posiada numer katalogowy 45 29 07 - inny zapis: 452907) oraz w mikroskopach odwróconych Zeiss Axiovert 100. Bardzo możliwe, że taka sama głowica była montowana również w innych modelach mikroskopów, np. Zeiss Axioskop 50 i innych.

Opis tej części do mikroskopu.

posiada posiada numer katalogowy 45 29 07 - inny zapis: 452907) oraz w mikroskopach odwróconych Zeiss Axiovert 100. Bardzo możliwe, że taka sama głowica była montowana również w innych modelach mikroskopów, np. Zeiss Axioskop 50 i innych.

Opis tej części do mikroskopu.

ruchu pomiędzy gałkami (pokrętłami) ruchu zgrubnego a listwą zębatą na ramieniu mikroskopu.

Opis tej części do mikroskopu.

katalogowy: 451393 (45 13 93)
Funkcja: polaryzator / analizator
Kompatybilność: mikroskopy odwrócone Zeiss Axiovert 100 / 135

Jeśli chcesz użyć tej wsuwki do innego mikroskopu - sprawdź dokładnie wymiary widoczne na zdjęciach.

Uwaga - w pospolicie stosowanym nazewnictwie panuje lekki nieporządek i często są używane nazwy obce, również błędne:
- polaryzator
- polarisator
- polarizer
- polariser
- filtr polaryzacyjny
- filtr POL
- circular polariser
- CPL Filter
- POL filter
- polarisations Filter
- polarization Filter
- analizator
- analisaor
- Analysator
- POL analizer
- polarization analyser

Opis tej części do mikroskopu.

firmy Carl Zeiss Jena posiadają swoje numery. Ta część nosi numer 2580 (pełen zapis: Si10 CZ 2580).

Jest to element serwisowy (część naprawcza) głowicy trino (głowicy z wyjściem foto) pasującej do mikroskopów Carl Zeiss Jena serii CF-250. Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (głowicy trinokularowej) a nie do konkretnego modelu mikroskopu.

Mikroskopy Carl Zeiss Jena serii CF-250 mają modułową budowę i ta część mikroskopu do której montuje się okulary (zwyczajowo zwana "głowicą", "binokularem" lub "lornetką") jest osobnym elementem niż tubus kątowy (niekiedy używa się niemieckiej nazwy "Winkeltubus"). Gdy zaś tubus kątowy ma wyjście fotograficzne - to nazywa się go właśnie "Fototubus". To właśnie do tego elementu jest oferowana i opisywana tu górna część obudowy.

Uwaga - mikroskopy Carl Zeiss Jena Jenapol oraz Jenatech, mimo, że też należą do serii CF-250 to posiadają inaczej zbudowane wyjście fotograficzne i ta obudowa do nich NIE PASUJE.

Na zdjęciach widocznych w galerii widać dokładne wymiary tutaj opisywanego i oferowanego elementu. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

W stosunku do głowicy trino powszechnie używa się wielu nazw. Warto je tutaj przytoczyć - każda z nich określa tę samą część.
- głowica foto
- głowica trino
- głowica trinokularowa
- głowica trinokularna
- kopułka foto
- tubus foto
- tubus pochylny z wyjściem foto

Opis tej części do mikroskopu.

soczewek
- gałka do poruszania i przesuwu soczewek
- mechanizm poruszający i przesuwający soczewki

Metalowe, odlewane lub wtryskiwane części firmy Carl Zeiss Jena posiadają swoje numery. W tym mechanizmie soczewka jest zamontowana na odlewie z numerem 2582 (pełen zapis: Si10 CZ 2582).

Jest to element serwisowy (część naprawcza) głowicy trino (tubusu foto) pasującej do mikroskopów Carl Zeiss Jena serii CF-250. Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (niem.: Fototubus) a nie do konkretnego modelu mikroskopu.

Mikroskopy Carl Zeiss Jena serii CF-250 mają modułową budowę i ta część mikroskopu do której montuje się okulary (zwyczajowo zwana "głowicą", "binokularem" lub "lornetką") jest osobnym elementem niż tubus kątowy (niekiedy używa się niemieckiej nazwy "Winkeltubus"). Gdy zaś tubus kątowy ma wyjście fotograficzne - to nazywa się go właśnie "Fototubus". To właśnie do tego elementu jest oferowana i opisywana tu soczewka Bertranda.

Uwaga - mikroskopy Carl Zeiss Jena Jenapol oraz Jenatech, mimo, że też należą do serii CF-250 to posiadają inaczej zbudowane wyjście fotograficzne i ten mechanizm do nich NIE PASUJE.

Uwaga - firma Carl Zeiss Jena produkowała również uboższą wersję tubusu foto, który nie zawiera wewnątrz soczewki Bertranda. W galerii zdjęć zamieściłem również stronę z katalogu producenta, żeby było widać, czy z zewnątrz (w wyglądzie) różnią się te wersje. Do takiej, uboższej wersji tubusu fotograficznego NIE MOŻNA zamontować tutaj pokazywanej i oferowanej soczewki Bertranda.

Na zdjęciach widocznych w galerii widać dokładne wymiary tutaj opisywanego i oferowanego elementu. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

W stosunku do tubusu foto powszechnie używa się wielu nazw. Warto je tutaj przytoczyć - każda z nich określa tę samą część.
- głowica foto
- głowica trino
- głowica trinokularowa
- głowica trinokularna
- kopułka foto
- tubus foto
- tubus pochylny z wyjściem foto

Opis tej części do mikroskopu.

Producent: Carl Zeiss
Nazwa: analizator POL do prostej polaryzacji
Przeznaczony dla: jednookularowych mikroskopów biologicznych
Typ: do pracy ze światłem przechodzącym lub odbitym

UWAGA: należy zwrócić uwagę, czy średnica okularu jest odpowiednia, żeby założyć na nią analizator. Wymiary obudowy analizatora są widoczne na zdjęciach, dodatkowo obudowa ma pewien zakres tolerancji.

Opis tej części do mikroskopu.

przechodzącym - ale w zestawie nie ma źródła światła.
- Na tej podstawie można zamontować stolik z mocowaniem górnym lub na szynach bocznych
- Na statywie znajduje się listwa zębata

Ten ciężki, stabilny statyw często jest używany do zastosowań całkowicie niezwiązanych z mikroskopami, np. do mocowania na nim wiertarek, laserów czy twardościomierzy.

Opis tej części do mikroskopu.

kompatybilne z mikroskopami zaprojektowanymi dla standardu parfokalnego 45 mm. Jest on montowany pomiędzy obiektywem a głowicą/rewolwerem, dzięki czemu ostrość optyczna zostaje zachowana pomimo dodatkowego wydłużenia mechanicznego.

Leitz PLEZY różni się od dostępnych na rynku adapterów przedłużających tym, że posiada wewnętrzną optykę antyrefleksyjną, dzięki której mimo zastosowania mechanicznego wydłużenia długości fokalnej jakość obrazu nie ulega pogorszeniu.

Opis tej części do mikroskopu.

których górna soczewka jest odkręcana i posiada gwint 20 mm.

Element: górna soczewka kondensora mikroskopowego
Producent: Leitz Wetzlar (Leica)
Model: 0,90 As
Średnica gwintu: 20 mm
Immersja: nie - jest to sucha górna soczewka

Opis tej części do mikroskopu.

posiada dwie śruby centrujące. Oferta dotyczy pojedynczej śruby centrującej.

Na ostatnim zdjęciu w galerii dokładnie jest pokazane za pomocą strzałki o który element chodzi.

Opis tej części do mikroskopu.

do następujących modeli mikroskopów Carl Zeiss Jena:
- Lumipan
- Lg
- Lr
- Lu

Uwaga - produkcja mikroskopów serii L-Stativ rozpoczęła się przed II wojną światową i były wciąż produkowane jeszcze w latach 50. XX wieku. Na przestrzeni lat zmieniały się drobne szczegóły konstrukcyjne, m.in sposób mocowania głowicy.
- pierwsze modele miały głowicę przykręcaną na gwint, śruby mocującej nie było wcale
- najnowsze modele miały już zaawansowany sposób montażu ze śrubą sprężynową (możesz ją zobaczyć w bazie pod numerem 00659)

Opis tej części do mikroskopu.

wodną i z pierścieniem kontrastu fazowego.

Producent: Lomo
Model: APO-WI-F 70x1,23
Powiększenie: 70x
Apertura numeryczna: 1,23
Korekcja: Apochromat
Długość tubusu: 160 mm
Długość fokalna: 33 mm
Immersja: tak, wodna
Szkiełko nakrywkowe: tak - grubość od 0.10 do 0.20 mm
Oznaczenia: APO = Apochromat, WI = wodna immersja, F = kontrast fazowy
Gwint: RMS
Rok produkcji: 1972

Informacja: żeby pracować w technologii kontrastu fazowego potrzebny jest kondensor Lomo KF-4 (możesz go zobaczyć w bazie pod numerem 00653).

Jest to profesjonalny obiektyw mikroskopowy o bardzo szerokim spektrum zastosowań. Główne cechy stanowiące o wyjątkowości tego obiektywu:
- immersja wodna jest przez wielu użytkowników bardziej lubiana niż olejowa
- bardzo wysoka apertura, dzięki której obiektyw daje obraz o wysokiej rozdzielczości
- pierścień korekcji grubości szkiełka nakrywkowego

Standardowe obiektywy biologiczne są zaprojektowane tak, żeby najlepszą jakość obrazu uzyskiwały, gdy preparat znajduje się pod szkiełkiem nakrywkowym o grubości 0,17 mm (stąd oznaczenie na obiektywach np. 160/0,17). Niestety tanie szkiełka nakrywkowe nie mają kontroli w fazie produkcji i w opakowaniu mogą być szkiełka o grubości 0,14 mm lub 0,19 mm, co obniża ostrość obserwacji.
Dzięki wbudowanemu pierścieniowi korekcji grubości szkiełka nakrywkowego (w skrócie CGTCR, CGCC lub CGCR) każdorazowo, na każdym preparacie można ustawić obiektyw tak, żeby działał optymalnie. Działa to nawet gdy nie wiemy jaką faktyczną grubość ma szkiełko nakrywkowe, gdyż efekt po prostu widać, więc można ustawiać "na oko".

Mimo, iż ten obiektyw to tzw. "krótki" obiektyw, czyli o długości 33 mm to po dołożeniu adaptera o długości 12 mm (możesz go zobaczyć w bazie pod numerem 99140) można go używać z nowszymi mikroskopami zaprojektowanymi dla obiektywów o długości fokalnej 45 mm.

Firma Lomo specjalnie dla tych obiektywów robiła adaptery (przejściówki) z gwintu RMS na gwint M27 i dzięki temu jest to bardzo atrakcyjna opcja, żeby instalować je w nowoczesnych mikroskopach Zeiss serii Axio.

Opis tej części do mikroskopu.

drugiej połowy lat '70 XX w. Całkiem możliwe, że były stosowane w urządzeniach serii Spekol. Zdecydowanie lepsze wykonanie niż niedrogie chińskie kuwetki.

Opis tej części do mikroskopu.

drugiej połowy lat '70 XX w. Całkiem możliwe, że były stosowane w urządzeniach serii Spekol. Zdecydowanie lepsze wykonanie niż niedrogie chińskie kuwetki.

Opis tej części do mikroskopu.

Całkiem możliwe, że były stosowane w urządzeniach serii Spekol. Zdecydowanie lepsze wykonanie niż niedrogie chińskie kuwetki.

Opis tej części do mikroskopu.

Całkiem możliwe, że była stosowana w urządzeniach serii Spekol. Zdecydowanie lepsze wykonanie niż niedrogie chińskie kuwetki.

Opis tej części do mikroskopu.

do następujących modeli mikroskopów Carl Zeiss Jena:
- Lumipan
- Lg
- Lr
- Lu

Uwaga - produkcja mikroskopów serii L-Stativ rozpoczęła się przed II wojną światową i były wciąż produkowane jeszcze w latach 50. XX wieku. Na przestrzeni lat zmieniały się drobne szczegóły konstrukcyjne, m.in sposób mocowania stolika. Modele mikroskopów, które mają niewymienny stolik (przykręcany do statywu) nie posiadają i nie potrzebują takiej śruby sprężynowej.

Opis tej części do mikroskopu.

mikroskopie Carl Zeiss Jena Ergaval. Taki sam kondensor (ale z inną dolną soczewką), w identycznym uchwycie stosowany jest w mikroskopach Fluoval. Można uchwyty z takimi śrubami spotkać też w mikroskopach:
- Docuval
- Amplival
- NU-2

Zadaniem tej śruby sprężynowej jest odpychanie obejmy, w której jest umieszczony kondensor. Dzięki znajdującej się w śrubie sprężynie możliwe jest centrowanie kondensora za pomocą długich śrub centrujących (możesz taką śrubę centrującą znaleźć w bazie pod numerem 99132).

Na ostatnim zdjęciu za pomocą strzałki wskazane jest, która jest to śruba i gdzie w uchwycie kondensora jest ona mocowana.

Opis tej części do mikroskopu.

Zeiss Jena Ergaval. Taki sam kondensor (ale z inną dolną soczewką), w identycznym uchwycie stosowany jest w mikroskopach Fluoval. Można uchwyty z takimi śrubami spotkać też w mikroskopach:
- Docuval
- Amplival
- NU-2

Na ostatnim zdjęciu za pomocą strzałki wskazane jest, która jest to śruba i gdzie w uchwycie kondensora jest ona mocowana.

Opis tej części do mikroskopu.

wykonana konstrukcja Reichert Austria, bardzo poszukiwana na rynku mikroskopów używanych.

UWAGA - jeśli rozstaw otworów montażowych pasuje, to tę nasadkę można montować na stolikach innych producentów.

UWAGA - Reichert Austria robił uchwyty preparatów z nieruchomymi łapkami trzymającymi preparat oraz modele z łapką sprężynującą. Tutaj pokazuję i oferuję model ze sprężyną.

Na zdjęciach widocznych w galerii widać dokładne wymiary tutaj opisywanego i oferowanego elementu. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

producenta
- pokręteł poruszających wewnętrznym mechanizmem
- zespołu kół zębatych tworzących mechanizm ruchu precyzyjnego (można go wymontować, gdyż jest to wymienny element)

Cały blok pasuje do mikroskopu Carl Zeiss Jena Lg (z grupy L-Stativ), ale mechanizm ruchu precyzyjnego, który jest wewnątrz, można wykręcić i o ile się orientuję (według mojej najlepszej wiedzy) pasuje on również do mikroskopów:
- Carl Zeiss Jena Lr
- Carl Zeiss Jena Lu
- Carl Zeiss Jena Lumipan

Opis tej części do mikroskopu.

mikroskopów firmy Carl Zeiss Jena, których nazwa kończy się na "-val", na przykład:
- Laboval
- Ergaval
- Amplival

Opis tej części do mikroskopu.

XX wieku w takich drewnianych skrzyneczkach były sprzedawane zestawy kontrastu fazowego do (między innymi) następujących mikroskopów Carl Zeiss Jena:
- Lg
- Lumipan
- Nf

Opis tej części do mikroskopu.

wzroku jednego oka i poprawne ustawienie ostrości obrazu.

Podstawowe parametry:
- Typ: tubus z pierścieniem korekcji dioptrii
- Średnica obsługiwanych okularów: 30 mm
- Kolor: biały

Pasuje do głowic 30 mm stosowanych między innymi w mikroskopach:
- Carl Zeiss Jena Jenamed
- Carl Zeiss Jena Jenalab
- Carl Zeiss Jena Jenaval
- Carl Zeiss Jena Jenatech
- Carl Zeiss Jena Jenalumar
- Carl Zeiss Jena Jenavert

Niektóre mikroskopy Carl Zeiss Jena Jenalab i Jenamed (np. Jenamed Fluorescence) fabrycznie mają zainstalowane głowice, które mają średnicę montażową okularów 23,2 mm i w takim wypadku ta osłona pryzmatu do nich NIE PASUJE. Pisząc "do nich" mam na myśli "głowicę", gdyż jest to element do głowicy a nie do mikroskopu.

Co ciekawe, szerokokątne głowice binokularowe o średnicy montażowej okularów 30 mm są niekiedy montowane również w starszych mikroskopach serii Mikroval (np. Ergaval i Amplival). Jeśli dodatkowo mikroskop jest wyposażony w szerokokątne obiektywy serii GF-Planachromat (lub GF-Planapochromat stosowane w mikroskopach Docuval) - to stanowi to najlepsze możliwe połączenie dla mikroskopów Carl Zeiss Jena z tubusem 160 mm.

Opis tej części do mikroskopu.

Całkiem możliwe, że były stosowane w urządzeniach serii Spekol. Zdecydowanie lepsze wykonanie niż niedrogie chińskie kuwetki.

Opis tej części do mikroskopu.

Ta część to blaszka, która wpada w odpowiedni dołek (zapadka).

Ten konkretny egzemplarz pracował w mikroskopie Will Wetzlar V265.
Taka samą budowę mają rewolwery obiektywowe w mikroskopach Will Wetzlar serii V100, V200 oraz V300 oraz wg mojej najlepszej wiedzy ich odpowiedniki sprzedawane przez firmę Hund Wetzlar - więc ten element powinien pasować do każdego z nich.

Opis tej części do mikroskopu.

AO model One-Fifty były sprzedawane z jednym z trzech rodzajów stolików (w galerii zdjęć znajduje się zdjęcie fragmentu katalogu producenta). Najprostszy model z kwadratowym stolikiem nie posiadał mechanizmu krzyżowego do precyzyjnego poruszania preparatem, tylko zwykłe łapki.

Aby umożliwić użytkownikom rozbudowę tego mikroskopu, producent miał w ofercie opcjonalną nasadkę krzyżową, numer producenta CAT. 1534 - i to jest właśnie ta nasadka.

Podstawowe informacje:
Przedmiot: nasadka krzyżowa do stolika mikroskopowego
Producent: AO (American Optical)
Numer katalogowy: CAT. 1534
Oryginalna nazwa katalogowa: mechanical stage attachment
Do mikroskopu: One-Fifty

Przy powiększeniach powyżej 400x ręczne manipulowanie szkiełkiem z preparatem staje się bardzo trudne. I właśnie w takim celu stosuje się nasadki krzyżowe, aby np. przy powiększeniach 600x czy 1000x z immersją olejową bardzo precyzyjnie poruszać preparatem.

Nie jest to tania plastikowa nasadka krzyżowa - jest to porządnie wykonana konstrukcja AO, bardzo poszukiwana na rynku mikroskopów używanych.

Opis tej części do mikroskopu.

(?)
Szkiełko nakrywkowe: nie
Gwint: RMS + adapter Pol

Jest to obiektyw do pracy ze światłem przechodzącym lub odbitym.

Ten konkretny egzemplarz pracował z mikroskopem Lomo MIN-6.

Obiektyw z gwintem RMS jest zamontowany na odpowiedniej wsuwce umożliwiającej używanie obiektywu w mikroskopiach Lomo MPD-1 / Lomo MIN-6 / Lomo MIN-8 / Lomo MIN-1 / Lomo Polam. Oczywiście obiektyw można wykręcić a do wsuwki wkręcić inny obiektyw.

Adapter Pol umożliwia również centrowanie obiektywu względem całej ścieżki optycznej - wymaga to narzędzi (kluczyków / tools)

Info: wielokrotnie widziałem informacje mówiące, że ten adapter RMS-Pol jest zgodny z mikroskopami polaryzacyjnymi firmy Leitz Wetzlar - ale osobiście ego nie sprawdziłem.

Opis tej części do mikroskopu.

śruby.
Uchwyt preparatu: nie

W miejscu łapek trzymających szkiełko z preparatem mikroskopowym umieszczona jest czarna, matowa wsuwka zasłaniająca centralny otwór w stoliku, co umożliwia pracę ze światłem odbitym. Jak widać na zdjęciach i na video - można ją wysunąć i wówczas jest to "normalny" stolik do pracy ze światłem przechodzącym (ale oczywiście brakuje mu łapek trzymających preparat).

Ten konkretny stolik pracował w mikroskopie Hertel & Reuss Metall. TAK - "Metall" to jest nazwa modelu, a nie określenie, że mikroskop jest wykonany z metalu. Jest to taki sam stolik, jaki jest używany w mikroskopie Hertel & Reuss Studio II i można ten stolik używać na obu tych mikroskopach.
Wystarczy jednak zmierzyć rozstaw śrub mocujących stolik do statywu i - jeśli pasują - używać go z innymi modelami mikroskopów.

Hertel & Reuss produkował również mikroskopy, które były sprzedawane pod innymi nazwami, więc jest prawdopodobne, że ten stolik będzie pasował do niektórych modeli mikroskopów sprzedawanych pod nazwami:
- Kosmos
- Humboldt
- Beck (CBS Beck Kassel)

Opis tej części do mikroskopu.

mikroskopowy
Nazwa wg producenta: Epi-Objektiv 18x/0.30 Trockensystem Tubus unendlich, 1940
Nazwa używana przed rokiem 1940: Epi-Objektiv 9.7 Epi, 18 Met Trockensystem Tubus unendlich, 1937
Gwint: z powodu niedokładności pomiaru podaję: 11 mm lub 11,5 mm
Dodatkowo: do obiektywu jest dołączona wsuwka pasująca do oświetlacza EPI
Powiększenie tzw. lupowe: 18x
Apertura numeryczna: 0,30
Immersja olejowa: NIE (obiektyw suchy)
Długość ogniskowej: 13,8 mm

Kompatybilność:
- Carl Zeiss Jena EPI-kondensor światła odbitego W
- Carl Zeiss Jena EPI kondensor światła odbitego WK
- mikroskop metalograficzny Carl Zeiss Jena Metalliput
- mikroskop metalograficzny Carl Zeiss Jena Met Mi IX

Ten nietypowy obiektyw ma wąski specjalny gwint, ale przy użyciu pierścienia pośredniego z soczewką korekcyjną mogą być również używane na normalnym statywie mikroskopowym (np. Carl Zeiss Jena Lg).

Gdy ten obiektyw używany jest na mikroskopie z tubusem korygowanym na nieskończoność Carl Zeiss Jena Metalliput (realnie jest tam tubus 250 mm) powiększenie wynosi pełne 18x.
W przypadku użycia tego obiektywu razem z kondensorem światła odbitego (z dodatkową soczewką pośrednią w tubusie, czyli przy tubusie 160 mm) lustra wklęsłe częściowo wchodzą pod obiektywy, przez co wolna odległość robocza nie może być w pełni wykorzystana. W takim przypadku realne powiększenie jest ok. 2-krotnie mniejsze: czyli 9,7x.

Obiektywy Epi / Met produkowane w latach 1937-1939 mają dwie wygrawerowane na obudowie liczby: 9.7 Epi, 18 Met.
a) mniejsza wartość dotyczy użycia z EPI-kondensorem (ogniskowa soczewki korekcyjnej = 160 mm)
b) większa dotyczy powiększenia uzyskanego podczas używania obiektywu z mikroskopem metalograficznym (ogniskowa soczewki korekcyjnej = 250 mm).
W 1940 roku zmienił się sposób opisywania powiększeń na obudowie i podawane już był tylko powiększenie "lupowe" oraz wartość apertury numerycznej.

Informacja: źródłem informacji jest strona internetowa archiwum firmy Zeiss. Informacje te podaję w celu szerzenia wiedzy o rzadko spotykanych elementach mikroskopowych.

Opis tej części do mikroskopu.

mikroskopowy
Nazwa wg producenta: Epi-Objektiv 30x/0.40 Trockensystem Tubus unendlich, 1940
Nazwa używana przed rokiem 1940: Epi-Objektiv 16/0.40 Trockensystem Tubus unendlich, 1937
Gwint: z powodu niedokładności pomiaru podaję: 11 mm lub 11,5 mm
Dodatkowo: do obiektywu jest dołączona wsuwka pasująca do oświetlacza EPI
Powiększenie tzw. lupowe: 30x
Apertura numeryczna: 0,40
Immersja olejowa: NIE (obiektyw suchy)
Długość ogniskowej: 8,1 mm

Kompatybilność:
- Carl Zeiss Jena EPI-kondensor światła odbitego W
- Carl Zeiss Jena EPI kondensor światła odbitego WK
- mikroskop metalograficzny Carl Zeiss Jena Metalliput
- mikroskop metalograficzny Carl Zeiss Jena Met Mi IX

Ten nietypowy obiektyw ma wąski specjalny gwint, ale przy użyciu pierścienia pośredniego z soczewką korekcyjną mogą być również używane na normalnym statywie mikroskopowym (np. Carl Zeiss Jena Lg).

Gdy ten obiektyw używany jest na mikroskopie z tubusem korygowanym na nieskończoność Carl Zeiss Jena Metalliput (realnie jest tam tubus 250 mm) powiększenie wynosi pełne 30x.
W przypadku użycia tego obiektywu razem z kondensorem światła odbitego (z dodatkową soczewką pośrednią w tubusie, czyli przy tubusie 160 mm) lustra wklęsłe częściowo wchodzą pod obiektywy, przez co wolna odległość robocza nie może być w pełni wykorzystana. W takim przypadku realne powiększenie jest ok. 2-krotnie mniejsze: czyli 16x.

Obiektywy Epi / Met produkowane w latach 1937-1939 mają dwie wygrawerowane na obudowie liczby: 16 Epi, 30 Met.
a) mniejsza wartość dotyczy użycia z EPI-kondensorem (ogniskowa soczewki korekcyjnej = 160 mm)
b) większa dotyczy powiększenia uzyskanego podczas używania obiektywu z mikroskopem metalograficznym (ogniskowa soczewki korekcyjnej = 250 mm).
W 1940 roku zmienił się sposób opisywania powiększeń na obudowie i podawane już był tylko powiększenie "lupowe" oraz wartość apertury numerycznej.

Informacja: źródłem informacji jest strona internetowa archiwum firmy Zeiss. Informacje te podaję w celu szerzenia wiedzy o rzadko spotykanych elementach mikroskopowych.

Opis tej części do mikroskopu.

mikroskopowy
Model: 62 0,60 Met / 34 0,60 Epi
Nazwa wg producenta: Epi-Objektiv 34/0.60 Trockensystem Tubus unendlich, 1939
Nazwa używana po roku 1940: Epi-Objektiv 60x/0.60 Trockensystem Tubus unendlich, 1940
Gwint: z powodu niedokładności pomiaru podaję: 11 mm lub 11,5 mm
Dodatkowo: do obiektywu jest dołączona wsuwka pasująca do oświetlacza EPI
Powiększenie tzw. lupowe: 62x
Apertura numeryczna: 0,60
Immersja olejowa: NIE (obiektyw suchy)
Długość ogniskowej: 4,1 mm

Kompatybilność:
- Carl Zeiss Jena EPI-kondensor światła odbitego W
- Carl Zeiss Jena EPI kondensor światła odbitego WK
- mikroskop metalograficzny Carl Zeiss Jena Metalliput
- mikroskop metalograficzny Carl Zeiss Jena Met Mi IX

Ten nietypowy obiektyw ma wąski specjalny gwint, ale przy użyciu pierścienia pośredniego z soczewką korekcyjną mogą być również używane na normalnym statywie mikroskopowym (np. Carl Zeiss Jena Lg).

Gdy ten obiektyw używany jest na mikroskopie z tubusem korygowanym na nieskończoność Carl Zeiss Jena Metalliput (realnie jest tam tubus 250 mm) powiększenie wynosi pełne 62x.
W przypadku użycia tego obiektywu razem z kondensorem światła odbitego (z dodatkową soczewką pośrednią w tubusie, czyli przy tubusie 160 mm) lustra wklęsłe częściowo wchodzą pod obiektywy, przez co wolna odległość robocza nie może być w pełni wykorzystana. W takim przypadku realne powiększenie jest ok. 2-krotnie mniejsze: czyli 34x.

Obiektywy Epi / Met produkowane w latach 1937-1939 mają dwie wygrawerowane na obudowie liczby: 62 0,60 Met / 34 0,60 Epi.
a) mniejsza wartość dotyczy użycia z EPI-kondensorem (ogniskowa soczewki korekcyjnej = 160 mm)
b) większa dotyczy powiększenia uzyskanego podczas używania obiektywu z mikroskopem metalograficznym (ogniskowa soczewki korekcyjnej = 250 mm).
W 1940 roku zmienił się sposób opisywania powiększeń na obudowie i podawane już był tylko powiększenie "lupowe" oraz wartość apertury numerycznej.

Informacja: źródłem informacji jest strona internetowa archiwum firmy Zeiss. Informacje te podaję w celu szerzenia wiedzy o rzadko spotykanych elementach mikroskopowych.

Opis tej części do mikroskopu.

RMS
Tubus lenght: 170 mm (?)
Focal lenght: 37 mm

W tamtym czasie (zapewne są to lata 60. XX wieku) obiektywy montowane w mikroskopach różnych producentów wyglądały bardzo podobnie. Wielu producentów mikroskopów zamawiało obiektywy u dużych producentów optyki (np. Leitz Wetzlar) a następnie jedynie grawerowało swoje nazwy. Porównaj ten obiektyw z innym, który w bazie danych ma numer 00618).
Dzięki temu można tych obiektywów używać z mikroskopami wielu innych producentów.

Opis tej części do mikroskopu.

(?)
Focal lenght: 37 mm

W tamtym czasie (zapewne są to lata 50. XX wieku) obiektywy montowane w mikroskopach różnych producentów wyglądały bardzo podobnie. Wielu producentów mikroskopów zamawiało obiektywy u dużych producentów optyki (np. Leitz Wetzlar) a następnie jedynie grawerowało swoje nazwy.
Dzięki temu można tych obiektywów używać z mikroskopami wielu innych producentów.

Opis tej części do mikroskopu.

serii CF-250.
Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (tubusu kątowego) a nie do konkretnego modelu mikroskopu.

Element ten pasuje m.in. do następujących mikroskopów firmy Carl Zeiss Jena serii CF-250:
- Jenamed
- Jenaval
- Jenalumar
- Jenavert
- Jenatech
- Jenapol

Ważne: element NIE ZAWIERA śruby mocującej głowicę.

W tym elemencie znajduje się szkło ochronne (bez własnego powiększenia, tzw. "zerówka") z fioletową powłoką antyrefleksyjną.
Mimo, że ten uchwyt głowicy binokularnej oraz uchwyt na wyjściu fotograficznym wyglądają tak samo, mają takie same wymiary i są mechanicznie zgodne - to NIE SĄ (!) identyczne.
- mocowanie głowicy binokularnej posiada szklany filtr ochronny z fioletową powłoką antyrefleksyjną
- mocowanie będące na miejscu wyjścia fotograficznego posiada szklany filtr ochronny z zieloną powłoką antyrefleksyjną.

Na zdjęciach widocznych w galerii widać dokładne wymiary tutaj opisywanego i oferowanego elementu. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

CF-250.
Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (tubusu kątowego z wyjściem foto) a nie do konkretnego modelu mikroskopu.

Element ten pasuje m.in. do następujących mikroskopów firmy Carl Zeiss Jena serii CF-250:
- Jenamed
- Jenaval
- Jenalumar
- Jenavert
- Jenatech
- Jenapol

Ważne: element NIE ZAWIERA śruby mocującej głowicę.

W tym elemencie znajduje się szkło ochronne (bez własnego powiększenia, tzw. "zerówka") z zieloną powłoką antyrefleksyjną.
Mimo, że ten uchwyt na wyjściu fotograficznym oraz uchwyt głowicy binokularnej wyglądają tak samo, mają takie same wymiary i są mechanicznie zgodne - to NIE SĄ (!) identyczne.
- mocowanie głowicy binokularnej posiada szklany filtr ochronny z fioletową powłoką antyrefleksyjną
- mocowanie będące na miejscu wyjścia fotograficznego posiada szklany filtr ochronny z zieloną powłoką antyrefleksyjną.

Na zdjęciach widocznych w galerii widać dokładne wymiary tutaj opisywanego i oferowanego elementu. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

mikroskopowy
Model: 5 Met / 2,7 Epi
Nazwa wg producenta: Epi-Objektiv 2.7/0.09 Trockensystem Tubus unendlich, 1937
Nazwa używana po roku 1940: Epi-Objektiv 5x/0.09 Trockensystem Tubus unendlich, 1940
Gwint: z powodu niedokładności pomiaru podaję: 11 mm lub 11,5 mm
Dodatkowo: do obiektywu jest dołączona wsuwka pasująca do oświetlacza EPI
Powiększenie tzw. lupowe: 5x
Apertura numeryczna: 0,09
Immersja olejowa: NIE (obiektyw suchy)
Długość ogniskowej: 50 mm

Kompatybilność:
- Carl Zeiss Jena EPI-kondensor światła odbitego W
- Carl Zeiss Jena EPI kondensor światła odbitego WK
- mikroskop metalograficzny Carl Zeiss Jena Metalliput
- mikroskop metalograficzny Carl Zeiss Jena Met Mi IX

Ten nietypowy obiektyw ma wąski specjalny gwint, ale przy użyciu pierścienia pośredniego z soczewką korekcyjną mogą być również używane na normalnym statywie mikroskopowym (np. Carl Zeiss Jena Lg).

Gdy ten obiektyw używany jest na mikroskopie z tubusem korygowanym na nieskończoność Carl Zeiss Jena Metalliput (realnie jest tam tubus 250 mm) powiększenie wynosi pełne 5x.
W przypadku użycia tego obiektywu razem z kondensorem światła odbitego (z dodatkową soczewką pośrednią w tubusie, czyli przy tubusie 160 mm) lustra wklęsłe częściowo wchodzą pod obiektywy, przez co wolna odległość robocza nie może być w pełni wykorzystana. W takim przypadku realne powiększenie jest ok. 2-krotnie mniejsze: czyli 2,7x.

Obiektywy Epi / Met produkowane w latach 1937-1939 mają dwie wygrawerowane na obudowie liczby: 5 Met / 2,7 Epi.
a) mniejsza wartość dotyczy użycia z EPI-kondensorem (ogniskowa soczewki korekcyjnej = 160 mm)
b) większa dotyczy powiększenia uzyskanego podczas używania obiektywu z mikroskopem metalograficznym (ogniskowa soczewki korekcyjnej = 250 mm).
W 1940 roku zmienił się sposób opisywania powiększeń na obudowie i podawane już był tylko powiększenie "lupowe" oraz wartość apertury numerycznej.

Informacja: źródłem informacji jest strona internetowa archiwum firmy Zeiss. Informacje te podaję w celu szerzenia wiedzy o rzadko spotykanych elementach mikroskopowych.

Opis tej części do mikroskopu.

polu widzenia dwie linie służące do ustawiania prążków interferencyjnych DIC, ale jest to jedyna różnica w stosunku do takiego samego okularu służącego do ustawiania kontrastu fazowego. Może więc być używany:
- do ustawiania DIC
- do ustawiania kontrastu fazowego
- do obserwowania przysłony irysowej
- do obserwacji żarnika przy ustawianiu oświetlenia w standardzie Köhlera

Jest to jeden z tych elementów do mikroskopu, w stosunku do którego używa się bardzo różnych nazw, między innymi:
- teleskop fazowy
- teleskop do kontrastu fazowego
- teleskop do ustawiania kontrastu fazowego
- teleskop do centrowania kontrastu fazowego
- teleskop do regulacji kontrastu fazowego
- teleskop do centrowania pierścieni fazowych
- teleskop do ustawiania fazy
- teleskop do ustawiania DIC
- teleskop mikroskopowy do regulacji fazy
- teleskop mikroskopowy do centrowania kondensora
- teleskop do regulacji kondensora
- teleskop do ustawiania kondensora
- teleskop do ustawiania pierścieni fazowych
- teleskop obserwacji płaszczyzny apertury
- teleskop do obserwacji tylnej płaszczyzny ogniskowej
- mikroskop pomocniczy
- mikroskop pomocniczy do kontrastu fazowego
- mikroskop pomocniczy mikroskopowy
- mikroskop pomocniczy do ustawiania fazy
- mikroskop pomocniczy do regulacji kontrastu fazowego
- teleskop pomocniczy
- teleskop pomocniczy mikroskopowy
- okular fazowy
- okular do kontrastu fazowego
- okular do ustawiania kontrastu fazowego
- okular do regulacji kontrastu fazowego
- okular do ustawiania fazy
- okular do centrowania fazy
- okular do centrowania pierścieni fazowych
- okular do ustawiania DIC
- okular centrowania kondensora
- okular regulacyjny mikroskopowy
- okular kontrolny mikroskopowy
- okular ustawczy mikroskopowy
- okular do obserwacji płaszczyzny apertury

Opis tej części do mikroskopu.

AX80.

Podstawowe informacje:
Producent: Olympus
Numer części w katalogu producenta: AX-RFS
Typ części: przysłona polowa z kompletnym mechanizmem sterowania mechanicznego
Kompatybilność: mikroskopy Olympus Provis AX70 oraz AX80
Informacja: RFS = Reflected Fluorescence System

Modułowa budowa mikroskopów Olympus AX pozwala na łatwe demontowanie i instalowanie całych elementów, ale często to właśnie jest powodem, że na rynku wtórnym trafiają się mikroskopy, którym brakuje niektórych modułów.

Jest to moduł dość dużego skomplikowania, posiadający poza przysłoną gałki, pokrętła, drążki i porzekładnie. Przy nieprawidłowej obsłudze lub konsweracji - a zwłąszcza przy braku konserwacji moduł ten może się uszkodzić. Najczęstszymi awariami są:
- wygięcie lub połamanie się listków przysłony
- wykręcenie się i zgubienie śrub centrujących przysłonę
- ukruszenie się pokrętła do otwierania / zamykania przysłony
- wyłamanie fragmentów przekładni ruchu obrotowego

Opis tej części do mikroskopu.

ET-DAPI

Filtr do fluoroforów takich jak:
- DAPI
- Hoechst
- inne barwniki DNA

excitation filter: 350 +/- 25 nm
dichroic beamsplitter: 400 nm LP
emission filter: 460 +/- 25 nm

excitation: UV
emisja: niebieska fluorescencja DNA

Zastosowanie:
- barwienie jąder komórkowych
- histologia
- cytogenetyka
- mikroskopia komórkowa

Opis tej części do mikroskopu.

ET Orange#1 FISH
FISH = Fluorescence In Situ Hybridization

Filtr do fluoroforów Orange-1 / TRITC takich jak:
- Cy3
- Orange dyes
- Rhodamine
- FISH probes

excitation filter: ok. 540-565 nm
dichroic beamsplitter: 565 nm
emission filter: 590 +/- 33 nm

Zastosowanie:
- diagnostyka genetyczna
- wykrywanie chromosomów
- badania DNA

Opis tej części do mikroskopu.

katalogowy: 11504171
Typ kostki: Y5 ET
Typ kanału: Y5ET to filtr dla fluoroforów w zakresie yellow / green excitation.

Zwykle stosowany dla:
- GFP variants
- YFP
- Alexa Fluor 514
- FITC-like dyes

Zastosowanie:
- immunofluorescencja
- mikroskopia komórkowa
- hodowle komórkowe

Opis tej części do mikroskopu.

Corporation

Typ kostki: kanał GREEN

Filtr do fluoroforów takich jak:
- FITC
- GFP
- Alexa Fluor 488

excitation: ok. 470?495 nm
dichroic mirror: ok. 505 nm
emission: 515?550 nm

Zastosowanie:
- GFP imaging
- FITC immunofluorescence
- ogólna fluorescencja zielona

Opis tej części do mikroskopu.

zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami. Dzięki temu bezbłędnie można zidentyfikować, o którą część stolika mikroskopowego chodzi.

Opis tej części do mikroskopu.

zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami. Dzięki temu bezbłędnie można zidentyfikować, o którą część stolika mikroskopowego chodzi.

Opis tej części do mikroskopu.

zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami. Dzięki temu bezbłędnie można zidentyfikować, o którą część stolika mikroskopowego chodzi.

Opis tej części do mikroskopu.

zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami. Dzięki temu bezbłędnie można zidentyfikować, o którą część stolika mikroskopowego chodzi.

Opis tej części do mikroskopu.

zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami. Dzięki temu bezbłędnie można zidentyfikować, o którą część stolika mikroskopowego chodzi.

Opis tej części do mikroskopu.

zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami. Dzięki temu bezbłędnie można zidentyfikować, o którą część stolika mikroskopowego chodzi.

Opis tej części do mikroskopu.

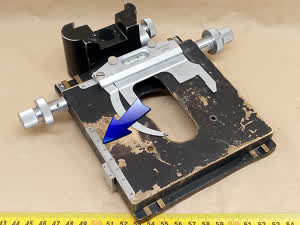

zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

Powiększenie 8x
- Do mikroskopu stereoskopowego Hertel & Reuss STE

Opis tej części do mikroskopu.

wszystkich modeli)

Ta część składa się z dwóch głównych elementów:
- elementu, który się przykręca do statywu mikroskopu (po angielsku: microscope stage holder support)
- i przykręconego do niego elementu, w którym montuje się wymienne stoliki (po angielsku: microscope stage holder). Ten element zawiera dwie śruby do centrowania stolika i sprężynującą śrubę przednią.

Opis tej części do mikroskopu.

zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

kulkami łożyskowymi.

W galerii zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

zdjęć są dostępne dokładne zdjęcia tego elementu wraz z wymiarami. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Opis tej części do mikroskopu.

pracujący w świetle przechodzącym jak i odbitym jeśli tylko średnica montażu okularów w głowicy mikroskopowej wynosi 23,2 mm.

Producent: Carl Zeiss Jena
Model: D42 15x
Powiększenie: 15x
Obraz: mikrometr i X-krzyż
Średnica montażowa: 23,2 mm

Okular posiada regulację dioptrii i ostrości obrazu na szkiełku mikrometrycznym.

Identyczne okulary K15x robili też inni producenci, np. Lomo czy PZO.
