Informacje o części: Zeiss (West Germany) - krążek fazowy Ph2 (przysłona) do mikroskopowego kondensora kontrastu fazowego (ID: 99640)
Zeiss (West Germany) microscope Ph2 phase annulus insert | phase condenser PH-diaphragm ring

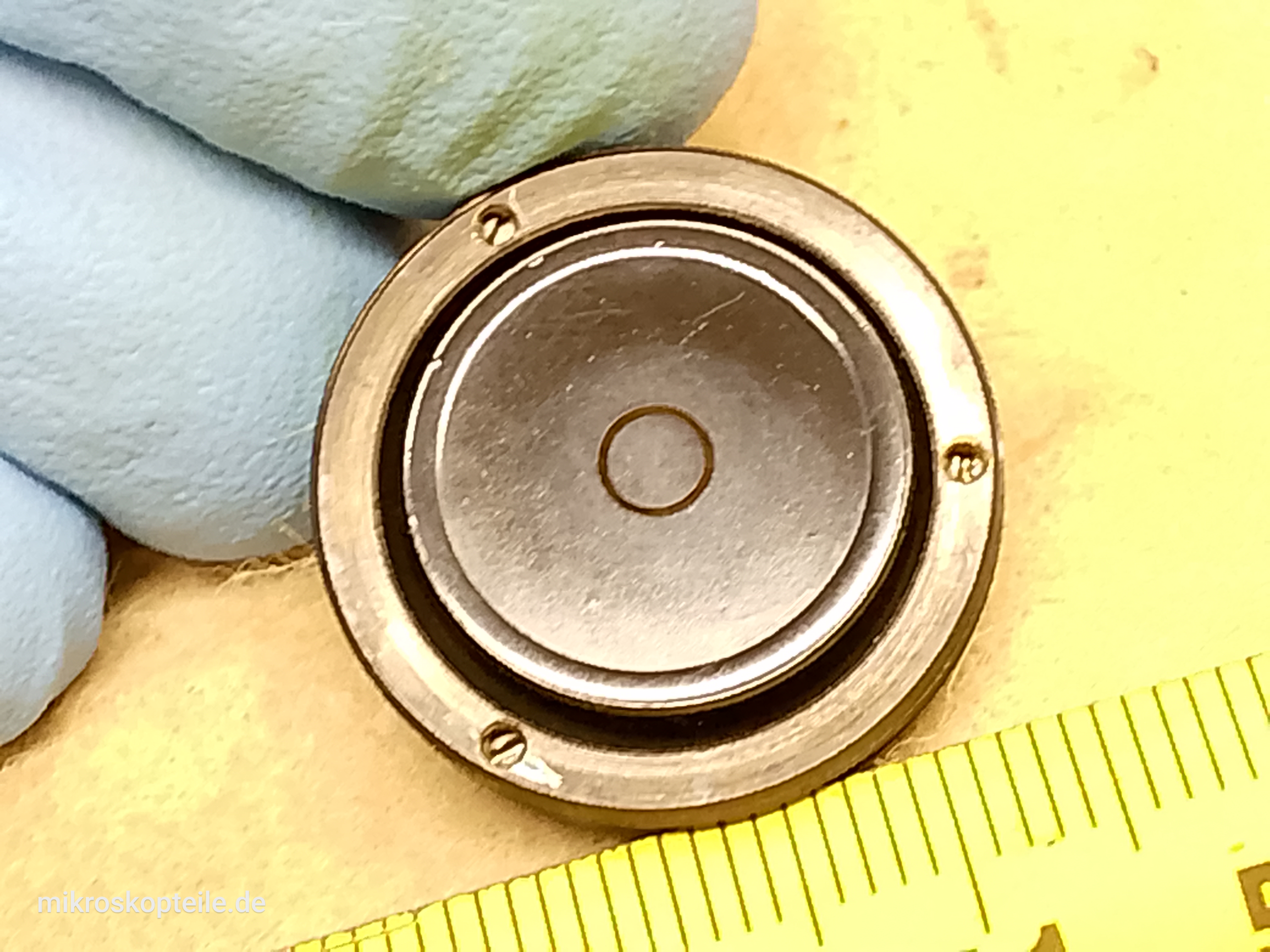

Główne zdjęcie
Opis
Zeiss (West Germany) - krążek fazowy Ph2 (przysłona) do mikroskopowego kondensora kontrastu fazowegoWymienny krążek (przysłona) kontrastu fazowego PH2 wraz z pierścieniem mocującym dla kondensorów kontrastu fazowego firmy Zeiss West Germany.
Wymienne przysłony (zarówno kontrastu fazowego jak i ciemnego pola) do kondensorów kontrastu fazowego pozwalają na indywidualne konfigurowanie kondensora. Dzięki temu może on obsługiwać dokładnie te techniki obserwacji i dokładnie takie obiektywy jakie chcemy.
Podstawowe parametry tej przysłony fazowej:
- Producent
- Carl Zeiss (Oberkochen, West Germany)
- Oznaczenie na kondensorze
- "2"
- Do obiektywów
- opisanych jako "Ph2", czyli o powiększeniach od 16x do 40x
- Materiał
- szkło w metalowym obramowaniu z kołnierzem
- Średnica zewnętrzna pierścienia mocującego
- 22 mm
- Średnica krążka
- 16 mm
- Wysokość pierścienia mocującego
- 3,5 mm
Ważne: ten element (krążek / przysłona kontrastu fazowego) nie jest elementem do konkretnego modelu mikroskopu. Jest to element do rozbudowy lub naprawy mikroskopowego kondensora kontrastu fazowego. Nie jest to element do rozbudowy / naprawy konkretnego modelu kondensora. Wiele modeli kondensorów firmy Carl Zeiss posiada pasujący otwór, do którego można włożyć ten krążek fazowy.
Ten konkretny krążek kontrastu fazowego został wymontowany z kondensora kontrastu fazowego do fluorescencji - starszej wersji kondensora Zeiss P/N 46 52 78. Zanim zdecydujesz się na umieszczenie go w swoim kondensorze dokładnie zapoznaj się z kształtem jego obudowy i rozmiarami pierścienia mocującego.
Na ostatnim zdjęciu w galerii widoczna jest tarcza z kondensora kontrastu fazowego Zeiss i za pomocą strzałki wskazany jest ten - prezentowany tutaj - krążek fazowy, już zamontowany.
Producent
Zeiss - (Carl Zeiss West Germany) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli w Twoim kondensorze kontrastu fazowego Zeiss ta przysłona fazowa PH2 uległa uszkodzeniu
- jeśli masz kondensor fazowy Zeiss wyposażony w zestaw przysłon (krążków fazowych), w którym nie ma krążka fazowego PH2
- jeśli chcesz użyć tej przysłony kontrastu fazowego PH2 do własnego projektu DIY, np. aby używać obiektywu mikroskopowego Zeiss Ph2 na innym mikroskopie
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
- Zeiss Photomicroscope II
- Zeiss Photomicroscope III RS
- Zeiss Standard 14
- Zeiss Standard GFL
- Zeiss Standard WL
- Zeiss Standard 16
- Zeiss Universal
- Zeiss Photomicroscope
- Zeiss Ultraphot
- Zeiss Standard 20
- Zeiss Standard 25
