Informacje o części: Reichert Zetopan - kolektor oświetlenia mikroskopu z soczewką szerokiego pola (ID: 99615)
Reichert Zetopan microscope light collector with flip-out wide field lens and filter holder
Główne zdjęcie
Opis

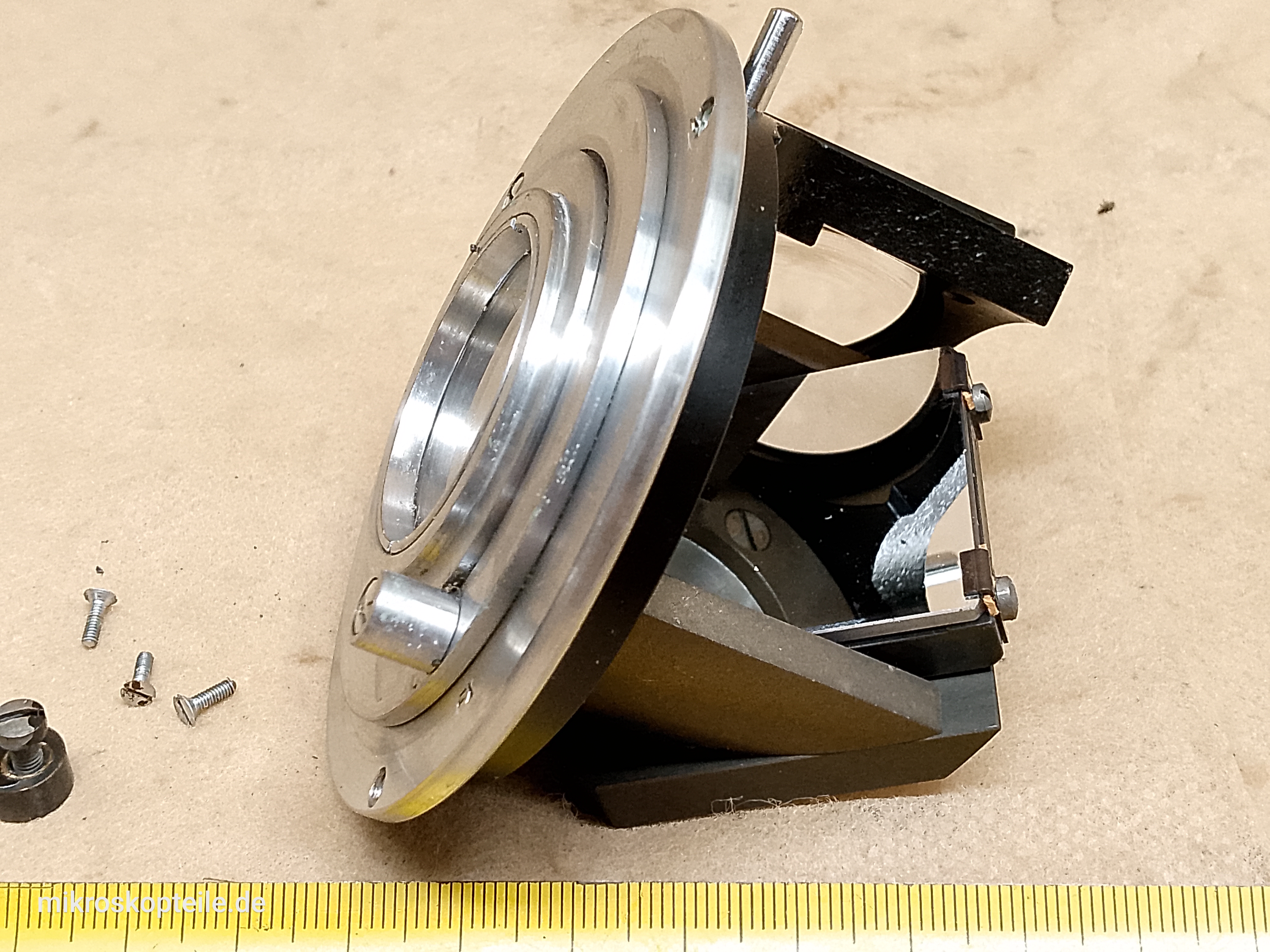

Reichert Zetopan - kolektor oświetlenia mikroskopu z soczewką szerokiego polaKolektor światła przechodzącego z odchylaną soczewką szerokiego pola oraz lustrem kątowym do mikroskopu Reichert Austria Zetopan.
Mechanicznie kolektor ten znajduje się w stopce mikroskopu, pod kondensorem. Jest on przykręcany od góry na trzy śruby. W oprawie kolektora znajduje się jednocześnie miejsce będące uchwytem okrągłych filtrów o średnicy 32 mm.
Element ten spełnia kilka funkcji:
- kolimuje wiązkę światła
- jest to jednocześnie miejsce, gdzie wkłada się okrągłe filtry
- odbija poziomą wiązkę światła idącą z oświetlacza pionowo do góry
- uchylna (tzw. flip-out) soczewka szerokiego pola pozwala równomiernie oświetlić cały preparat podczas obserwacji obiektywem o niskim powiększeniu
Wymiana kolektora w mikroskopie Reichert Zetopan może być niezbędna między innymi w następujących przypadkach:
- jeśli w mikroskopie brakuje tego elementu, gdyż ktoś go wykręcił, np. w trakcie niedokończonego serwisu
- jeśli w kolektorze stłukła się górna szybka
- jeśli w kolektorze uszkodziła się mechanika poruszania soczewką szerokiego pola
- jeśli - co jest częste - lustro kątowe uległo uszkodzeniu, zbiło się lub utleniła się srebrna powierzchnia
Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Jest to element ze statywu mikroskopu. Statyw ten posiada numer katalogowy: 9 90 00 01
Na ostatnich zdjęciach w galerii jest pokazana podstawa mikroskopu Reichert Zetopan (w tym przypadku starszego, czarnego modelu) i za pomocą strzałki jest wskazane, o który element chodzi i gdzie on się znajduje. Kolektor ten jest pokazany zarówno z zewnątrz jak i gdzie jest umieszczony wewnątrz podstawy. Dzięki temu nie dojdzie do pomyłki w identyfikacji elementu.
Producent
Reichert - (Reichert Austria) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jako element serwisowy, gdy w mikroskopie Reichert Zetopan element ten ulegnie uszkodzeniu
- inne możliwe uszkodzenia, które przytrafiają się temu elementowi są wymienione w treści opisu
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
