Informacje o części: Zeiss Photomicroscope / Standard WL - uchwyt preparatu do okrągłego, obrotowego mechanicznego stolika mikroskopowego XY | przesuw boczny (ID: 99666)
Zeiss Photomicroscope / Standard WL specimen holder for round, rotating mechanical XY microscope stage | side shift mechanism
Główne zdjęcie
Opis
Zeiss Photomicroscope / Standard WL - uchwyt preparatu do okrągłego, obrotowego mechanicznego stolika mikroskopowego XY | przesuw bocznyMechanizm przesuwu bocznego wraz z uchwytem preparatu ze sprężynującą łapką do okrągłego, obrotowego stolika XY do mikroskopów Carl Zeiss (Oberkochen, West Germany).
Takie stoliki są montowane między innymi do następujących mikroskopów:
- Zeiss Standard WL / WL 89
- Zeiss Universal
- Zeiss Photomicroscope (PM / Phomi)
- Zeiss Photomicroscope II (PM II / Phomi II)
- Zeiss Photomicroscope III (PM3 RS / Phomi III)
- Zeiss Ultraphot
Okrągłe stoliki firmy Zeiss do tej serii mikroskopów posiadają mechanizm ruchu w płaszczyźnie przód - tył umieszczony w głównej części stolika, natomiast mechanizm przesuwu na boki jest zintegrowany z uchwytem preparatu. To właśnie tę część, która jest elementem stolika mikroskopowego tutaj pokazuję.
Jest to element do stolika mikroskopowego a nie do konkretnego modelu mikroskopu. Taki stolik można używać z wieloma modelami mikroskopów, więc pośrednio i ten uchwyt preparatu pasuje do wielu modeli mikroskopów Carl Zeiss.
Ten cały moduł składa się z następujących elementów:
- pokrętło przesuwu bocznego
- wewnętrzny trzpień ślimakowy umożliwiający ruch na boki
- uchwyt preparatu ze sprężynującą łapką
- uchwyt ten jest zamocowany do karetki ruszającej się po trzpieniu ślimakowym
Ważne: mimo, że jest to element stolika okrągłego i obrotowego - to nie chodzi o stolik polaryzacyjny. Jest to element zwykłego stolika do pracy w jasnym polu / ciemnym polu ze światłem przechodzącym.
Przy ocenianiu kompatybilności, czy ten uchwyt można umieścić na konkretnym stoliku decydują te wymiary:
- - rozstaw bocznych pin-ów stabilizujących
- 33,5 mm licząc od zewnętrznego brzegu bolca do zewnętrznego brzegu drugiego bolca
- - średnica tych bolców stabilizujących
- każdy ma średnicę 2,5 mm
- - czyli rozstaw liczony od środka bolca do środka bolca wynosi
- 31,5 mm
- - średnica centralnej śruby mocującej nasadkę do stolika
- 3 mm
- - umiejscowienie tej śruby
- po środku pomiędzy bolcami mocującymi
Jeśli rozstaw pin-ów montażowych pasuje, to tę nasadkę można montować na stolikach innych producentów.
Poszczególne elementy tej części często ulegają uszkodzeniu. Wymiana na prezentowaną tu część pozwoli rozwiązać między innymi następujące problemy:
- jeśli ułamie się, uszkodzi lub powygina pokrętło przesuwu bocznego; jest to częste, gdyż pokrętło wystaje poza obrys stolika i umieszczone jest na stosunkowo cienkim trzpieniu
- jeśli ułamie się śruba mocująca cały ten moduł do płaszczyzny stolika; jest to częste, gdyż moduł ten wystaje poza płaską płaszczyznę stolika
- jeśli trzpień ślimakowy ulegnie wycięciu i przesuwanie uchwytu preparatu nie będzie płynne lub niekiedy będzie wręcz niemożliwe
- jeśli ułamie się sprężynka w łapce uchwytu preparatu; jest to notoryczna awaria tej konstrukcji

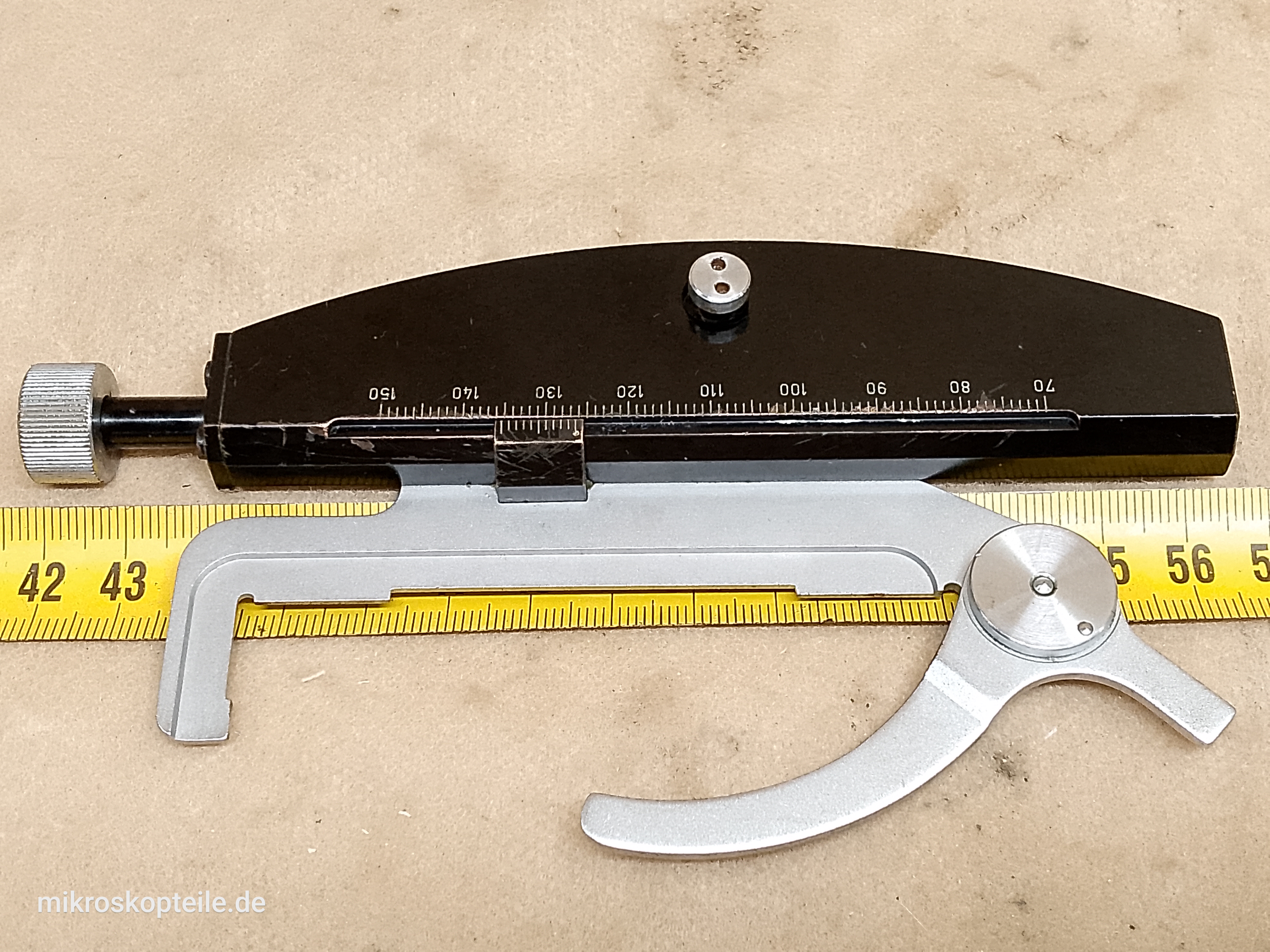

Na zdjęciach widocznych w galerii widać dokładne wymiary tego elementu. Dodatkowo, na ostatnich zdjęciach widać cały stolik mikroskopowy i jest to dokładnie ten stolik mikroskopowy, z którego został wymontowany ten uchwyt preparatu. Na tych zdjęciach strzałką jest wskazane o który element stolika chodzi. Pozwoli to jednoznacznie zidentyfikować wizualnie kompatybilność. Dodatkowo, na załączonym wideo widać mechanikę działania łapki sprężynującej.
Producent
Zeiss - (Carl Zeiss West Germany) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli posiadasz stolik, na którym brakuje uchwytu preparatu
- jeśli chcesz zamontować ten uchwyt na stoliku w mikroskopie innego producenta
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
