Informacje o części: Reichert Zetopan - płytkowy dzielnik wiązki MIX | przełącznik zwierciadła półprzepuszczalnego w mikroskopie dla światła odbitego i przechodzącego (ID: 99609)
Reichert Zetopan microscope MIX plate beamsplitter | semi-reflective filter switching mechanism for reflected and transmitted light

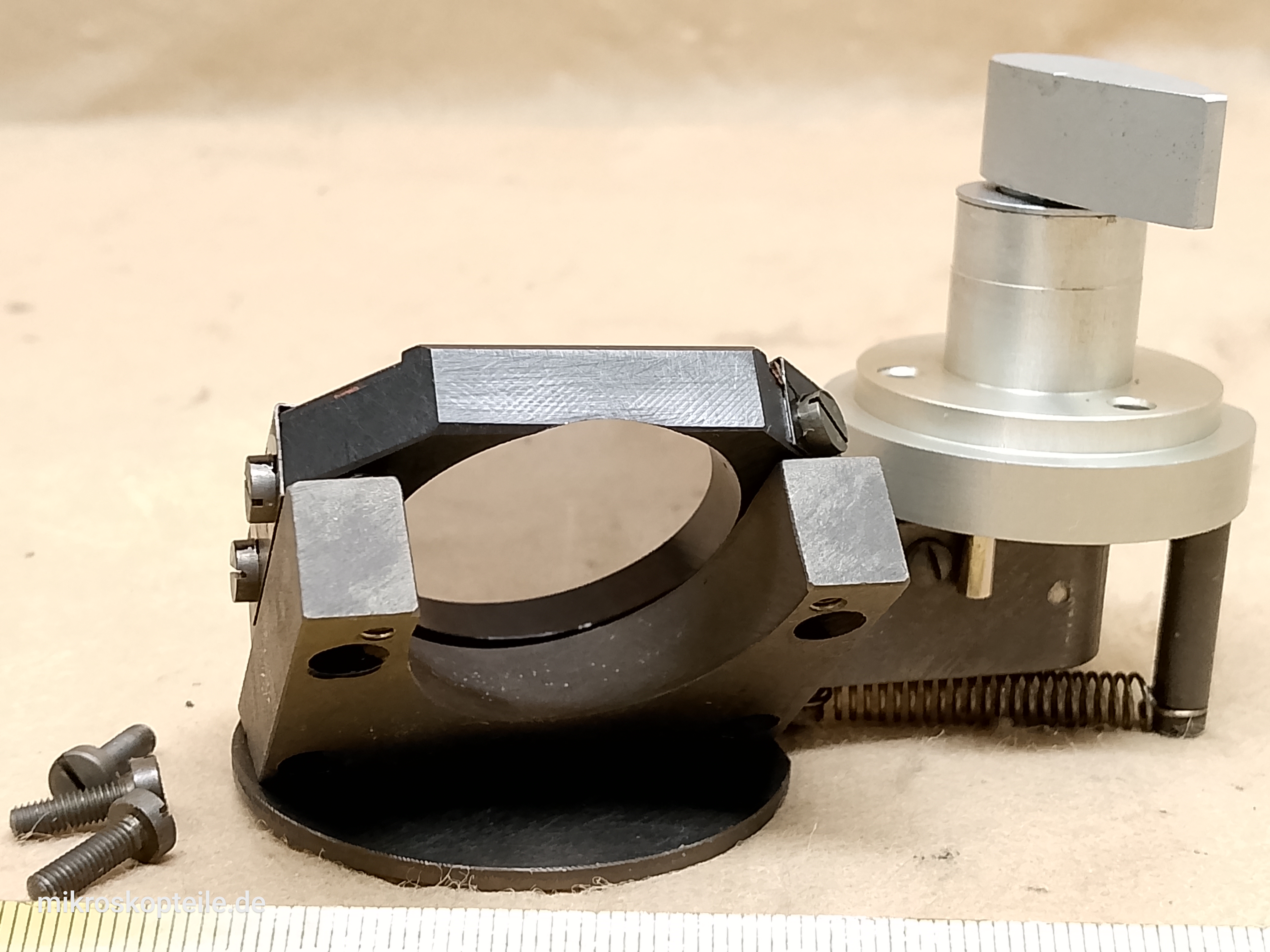

Główne zdjęcie
Opis
Reichert Zetopan - płytkowy dzielnik wiązki MIX | przełącznik zwierciadła półprzepuszczalnego w mikroskopie dla światła odbitego i przechodzącegoZwierciadło półprzepuszczalne MIX - (filtr dzielący wiązkę) do mikroskopu Reichert Austria Zetopan.
Mikroskop Reichert Zetopan posiada jedno źródło światła (oświetlacz podłączany z tyłu podstawy mikroskopu). To źródło światła jest wspólne tak dla światła przechodzącego (DIA), jak i dla światła odbitego (EPI). W podstawie znajdują się dwa lustra odbijające światło, sterowane gałkami umieszczonymi na górze obudowy podstawy mikroskopu. Przełączniki te są opisane jako "EPI" oraz "MIX". Przełącznik "MIX" wprowadza w tor optyczny płytkowy filtr półprzepuszczalny, który odbija 50% światła na ścieżkę oświetlenia odbitego (pionowo do góry poprzez specjalną soczewkę umieszczoną w podstawie), a 50% przepuszcza dalej dla oświetlenia przechodzącego. To właśnie ten moduł - przełącznik MIX z dzielnikiem wiązki i mechanizmem ruchu tym filtrem - tutaj prezentuję.
Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Jest to element z podstawy statywu mikroskopu. Statyw ten posiada numer katalogowy: 9 90 00 01
Część ta - lub jej poszczególne elementy - często ulega uszkodzeniom. Wymiana na prezentowaną tutaj część pozwala rozwiązać między innymi następujące problemy:
- jeśli na podstawie wykrzywiła się lub ułamała gałka "MIX" sterująca filtrem półprzepuszczalnym
- jeśli ten płytkowy rozdzielacz wiązki światła pękł, ukruszył się, jest podrapany na skutek nieprawidłowego czyszczenia lub powierzchnia odblaskowa uległa utlenieniu
- jeśli uszkodził się mechanizm ruchu: przekładnia, sprężynka lub trzpień
▼ Więcej o tym elemencie
Na ostatnich zdjęciach w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.
Dodatkowo, galeria video zawiera dwa filmy. Na jednym widać sposób działania i mechanikę ruchu tego podzielnika wiązki gdy jest on zamontowany w podstawie mikroskopu Reichert Zetopan. Drugi film pokazuje tę część już wymontowaną, jej zbliżenia z różnych stron i ruchome elementy.
Producent
Reichert - (Reichert Austria) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jest to element serwisowy, do naprawy w formie wymiany całego elementu, jeśli w mikroskopie Reichert Austria Zetopan rozdzielacz światła MIX ulegnie uszkodzeniu
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
