Informacje o części: Carl Zeiss Jena Jenalumar - mocowanie mikroskopowego rewolweru obiektywowego (ID: 99682)
Carl Zeiss Jena Jenalumar microscope objective nosepiece / revolver holder
Główne zdjęcie
Opis

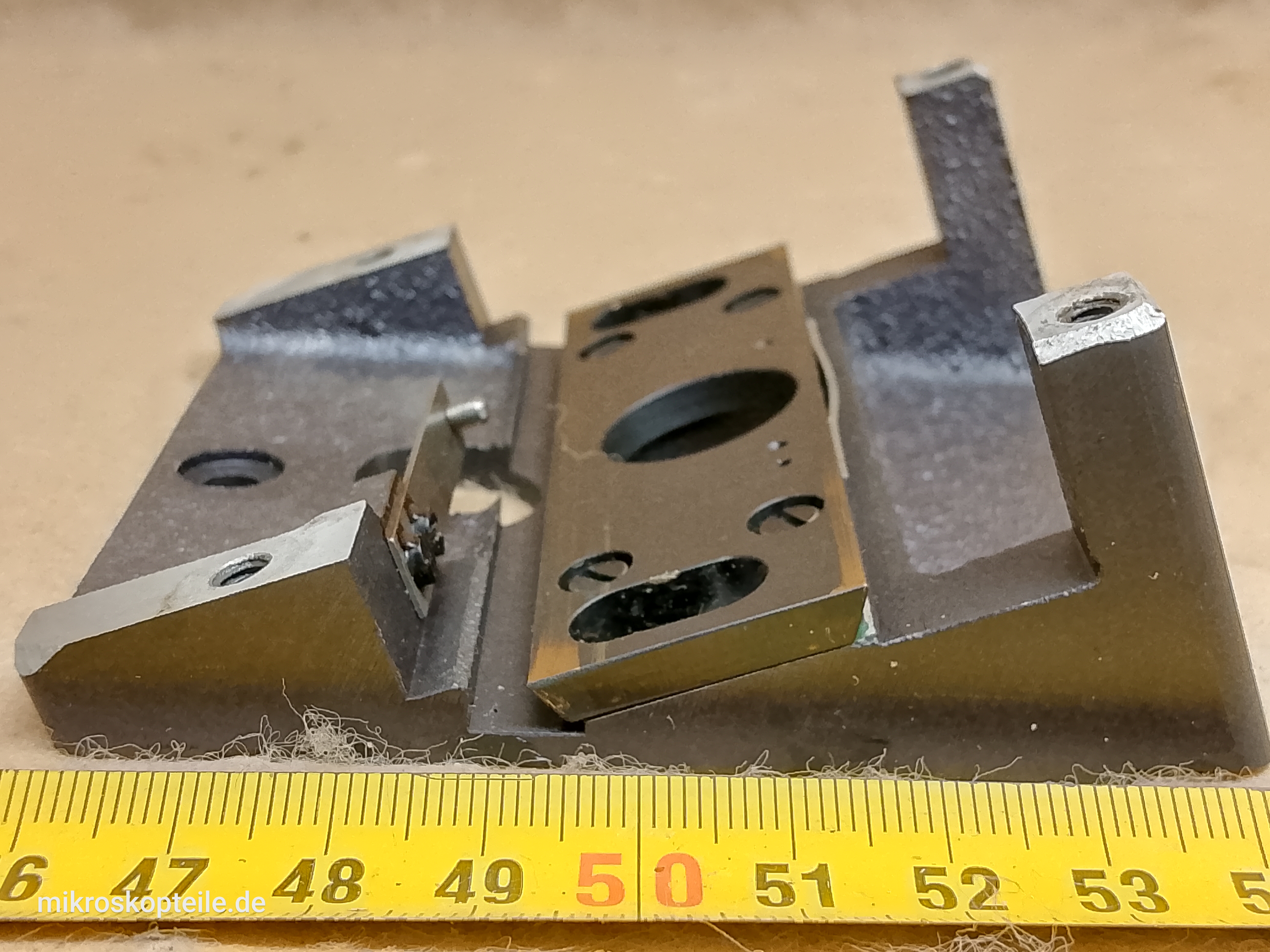

Carl Zeiss Jena Jenalumar - mocowanie mikroskopowego rewolweru obiektywowegoUchwyt mocujący rewolwer obiektywowy do ramienia mikroskopu Carl Zeiss Jena Jenalumar.
Element ten znajduje się pomiędzy obrotowym dyskiem rewolweru obiektywowego a ramieniem mikroskopu. W mikroskopie Carl Zeiss Jena Jenalumar nad rewolwerem wsuwana jest kostka filtrów fluorescencyjnych. Wewnątrz tego elementu mocującego rewolwer do ramienia znajduje się podłużna szyna z jaskółczym ogonem po której wsuwa się filtry fluorescencyjne. Jest tam również zamontowana giętka blaszka z zapadką, która na zasadzie "click" informuje użytkownika o pozycji filtrów podczas przesuwania kostki z filtrami po listwie z jaskółczym ogonem.
Całość (rewolwer do tego uchwytu - i ten uchwyt z rewolwerem do ramienia mikroskopu) łączone są ze sobą za pomocą śrub.
▼ Więcej o tym elemencie
Kompletny moduł rewolweru do mikroskopów Carl Zeiss Jena Jenalumar lub Jenaval składa się z:
- rewolweru (inne nazwy: miska rewolwerowa, tarcza rewolwerowa, dysk rewolwerowy)
- mocowania pośredniego (uchwyt rewolweru).
W obu modelach mikroskopów, zarówno w Carl Zeiss Jena Jenalumar jak i Carl Zeiss Jena Jenaval pierwszy element, czyli rewolwer są takie same i wymienne pomiędzy modelami. Różnią się tylko mocowaniem pośrednim, które mocuje rewolwer do ramienia mikroskopu. Czyli: mocowanie rewolweru w mikroskopie Carl Zeiss Jenalumar jest inne niż mocowanie rewolweru do mikroskopu Carl Zeiss Jena Jenaval - ale do tych mocowań są przykręcone identyczne rewolwery.
Tutaj prezentuję jedynie element mocujący do modelu Carl Zeiss Jena Jenalumar, bez rewolweru.
Co ciekawe - jest to element z aluminium, podczas gdy spełniający tę samą funkcję element w modelu Carl Zeiss Jena Jenaval wykonany jest ze stopu ZnAl. Elementy firmy Carl Zeiss Jena odlewane lub wtryskiwane ze stopu ZnAl posiadają swoje numery, po których można je zidentyfikować. W modelu Jenaval jest to numer 2643 (pełen zapis: Si10 CZ 2643). Mocowanie rewolweru w mikroskopie Jenalumar nie posiada takiego numeru.
Przydatna może też być informacja, wsuwana kostka filtrów fluorescencyjnych z mikroskopu Carl Zeiss Jena Jenamed Fluorescence pasuje do listwy z jaskółczym ogonem, która jest umieszczona w tym mocowaniu rewolweru.
Na zdjęciach w galerii znajdują się zdjęcia kompletnego modułu rewolwer + uchwyt do mikroskopu Jenalumar, aby było jasne, jak te dwa elementy są połączone.
W tej bazie danych, pod numerem 99678 znajduje się również osobny rewolwer bez uchwytu mocującego.
Producent
Carl Zeiss Jena - (VEB Carl Zeiss Jena DDR (former East Germany)) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- ten element przyda się jako część do wymiany, jeśli posiadasz mikroskop w którym się on uszkodził (np. wyłapała się blaszka z zapadką)
- jeśli masz mikroskop Carl Zeiss Jena Jenalumar bez rewolweru i chcesz do niego zamocować rewolwer z modelu Jenaval
- jeśli we własnym projekcie DIY chcesz użyć kostki filtrów z mikroskopu Jenalumar lub Jenamed Fluorescence i do tego celu potrzebujesz szyny z jaskółczym ogonem
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
