Informacje o części: Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH (ID: 99586)
Olympus CHK / CH-2 microscope mechanical stage attachment | Olympus CH XY cross specimen holder
Główne zdjęcie
Opis

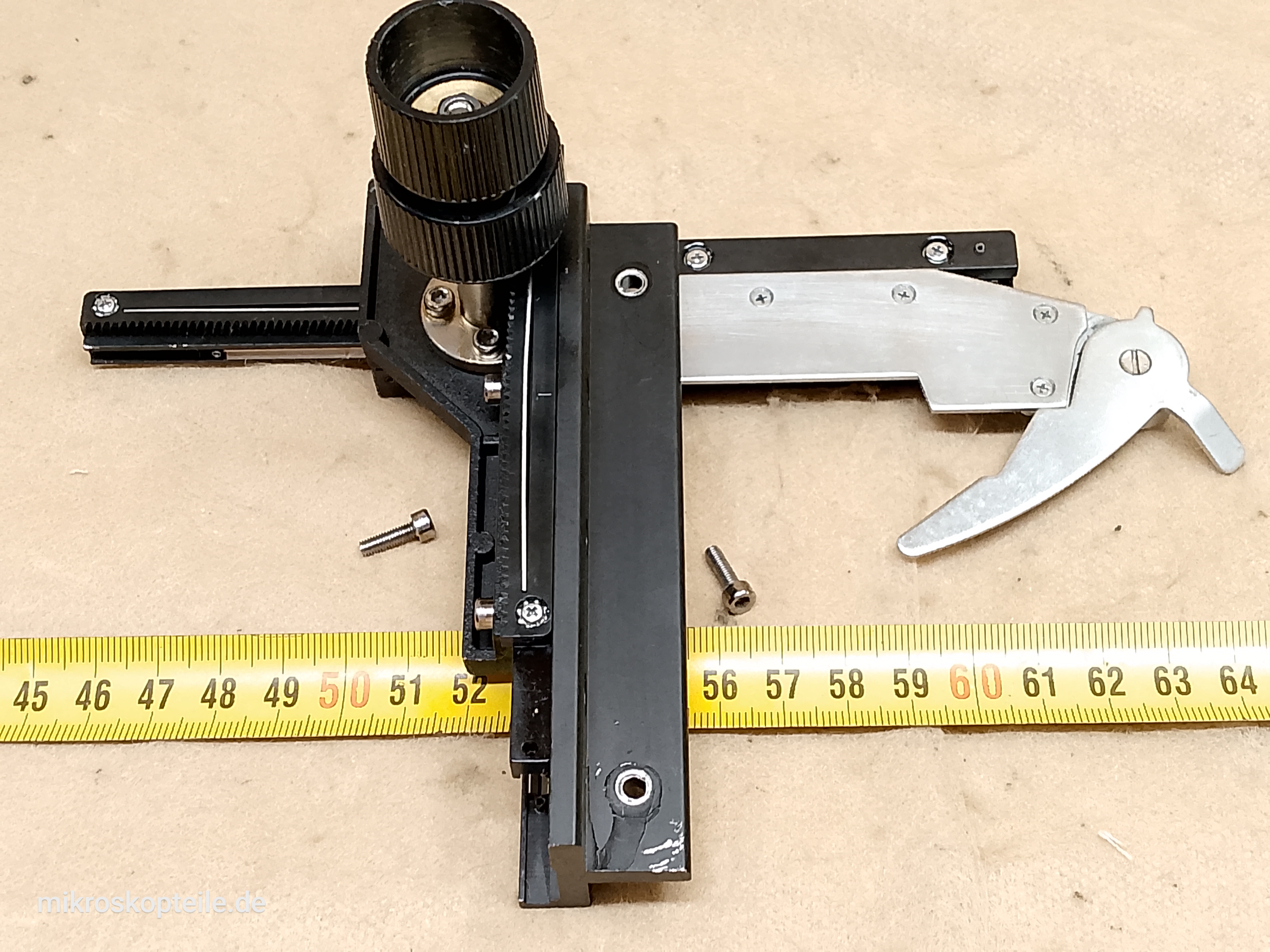

Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CHNasadka krzyżowa XY do mikroskopów Olympus serii CH. Służy do precyzyjnego manipulowania szkiełkiem z preparatem na stoliku mikroskopowym.
Prostsze modele mikroskopów Olympus CHK / CH / CH-2 były sprzedawane z kwadratowym stolikiem, który nie posiada zintegrowanego mechanizmu krzyżowego do precyzyjnego poruszania preparatem. Taki mechanizm jest osobnym (i opcjonalnym), mocowanym z boku stolika elementem i to właśnie ten dodatek tutaj pokazuję i oferuję.
Podstawowe informacje:
- Przedmiot
- nasadka krzyżowa do stolika mikroskopowego
- Producent
- Olympus
- Opisowa nazwa używana przez producenta
- Fixed type mechanical stage with right downward coaxial knob for plane stage fixed
- Do mikroskopu
- Olympus CHK
- Sposób mocowania
- mocowany z boku stolika za pomocą dwóch śrub
- Wymagana grubość stolika
- od 10 mm do 12 mm
Ważna informacja dotycząca kompatybilności:
Oryginalnie taka nasadka była stosowana w mikroskopie Olympus CHK. Osobiście montowałem ją również do modeli Olympus CH oraz Olympus CH-2 i jest ona z nimi zgodna.
Mikroskopy CH i CH-2 - jeśli były sprzedawane z mechanicznym stolikiem XY - to była to nasadka krzyżowa model Olympus CH-MVR, ale ta od CHK też pasuje.
Dodatkowo - ten mechanizm XY pasuje do innych mikroskopów, jeśli grubość stolika jest w zakresie 10-12 mm. Osobiście sprawdziłem na stolikach w mikroskopach:
- Carl Zeiss Jena Eduval
- Carl Zeiss Jena Laboval-2
- Motic SFC100
Na ostatnich zdjęciach w galerii widać zdjęcia mikroskopu Olympus CHK. Za pomocą strzałki wskazane jest o który element chodzi i gdzie on w mikroskopie się znajduje. Natomiast na ostatnim zdjęciu widać mikroskop Olympus CH-2 z zamontowaną tą nasadką krzyżową.
Dodatkowo na filmie dostępnym w galerii wideo można zobaczyć tej stolik z różnych ujęć i motorykę elementów ruchomych.
▼ Więcej o tym elemencie
Przy powiększeniach powyżej 400x ręczne manipulowanie szkiełkiem z preparatem staje się bardzo trudne. I właśnie w takim celu stosuje się nasadki krzyżowe, aby np. przy powiększeniach 600x czy 1000x z immersją olejową bardzo precyzyjnie poruszać preparatem.
Producent
Olympus - (Olympus Corporation Tokyo Japan) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli posiadasz mikroskop z prostym stolikiem a potrzebujesz precyzyjnie manipulować szkiełkiem z preparatem i używać wysokich powiększeń
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
