Informacje o części: Olympus CHK - soczewka kolektora oświetlenia mikroskopu, matówka oraz uchwyt filtrów (ID: 99588)
Olympus CHK microscope light collector lens with frosted diffuser and filter holder
Główne zdjęcie
Opis

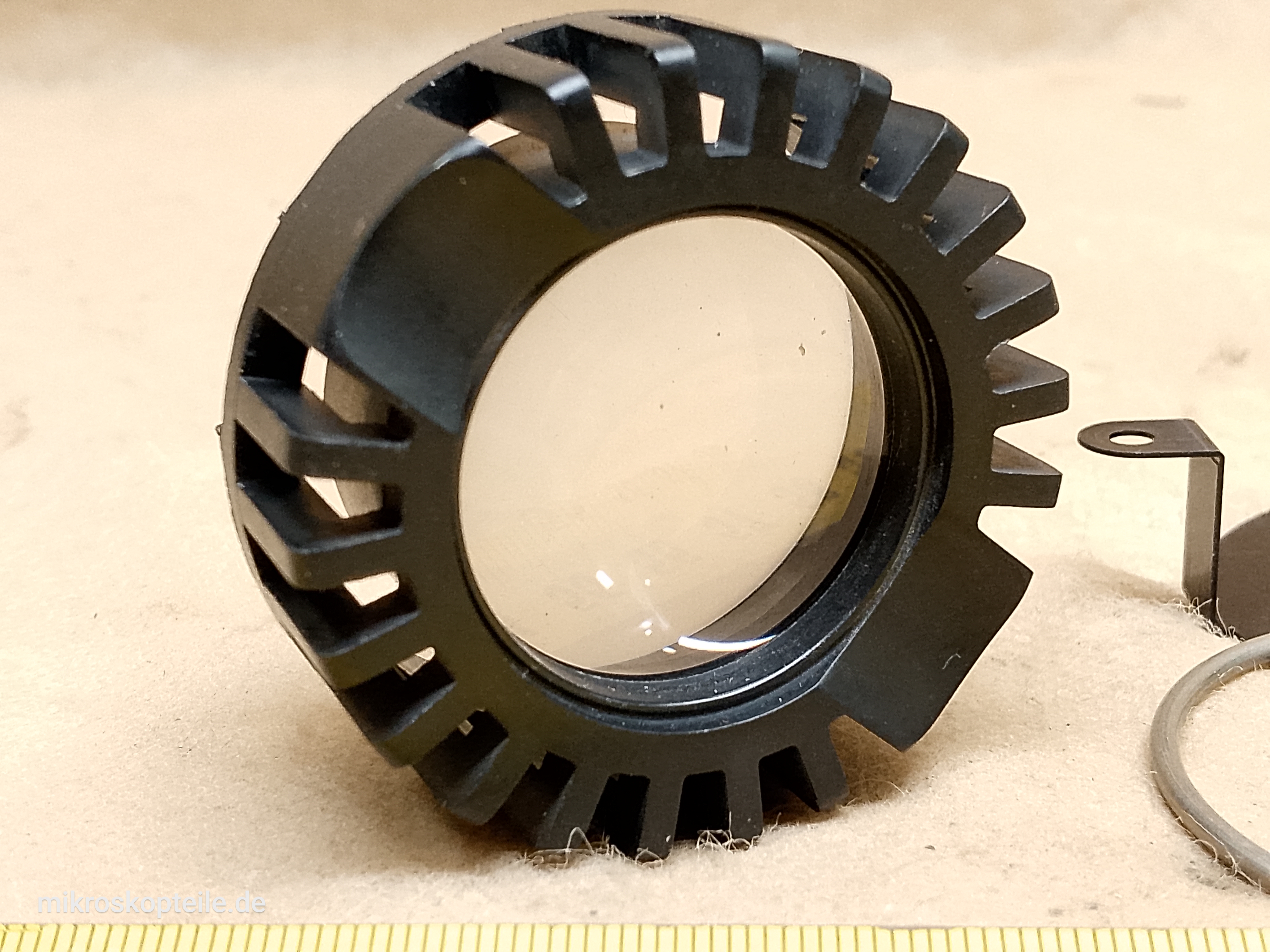

Olympus CHK - soczewka kolektora oświetlenia mikroskopu, matówka oraz uchwyt filtrówSoczewka kolektora światła wraz z filtrem matowym (matówką) do mikroskopu Olympus CHK. Soczewka znajduje się w oprawie z tworzywa sztucznego, która jest jednocześnie uchwytem filtrów.
Mechanicznie ta soczewka w oprawie znajduje się w stopce mikroskopu, pod kondensorem. Od spodu (czyli wewnątrz podstawy mikroskopu) jest ona przykręcana na dwie śruby. W podstawie mikroskopu, bezpośrednio pod tym kolektorem znajduje się żarówka.
Element ten spełnia kilka funkcji:
- kolimuje wiązkę światła
- dzięki wbudowanej matówce (dyfuzor) ujednorodnia światło, żeby nie było przebarwień w miejscu żarnika
- jest to jednocześnie miejsce, gdzie wkłada się okrągłe filtry
Na ostatnim zdjęciu w galerii jest pokazany cały mikroskop Olympus CHK i za pomocą strzałki jest wskazane, o który element chodzi i gdzie on się znajduje. Dzięki temu nie dojdzie do pomyłki w identyfikacji elementu.
Producent
Olympus - (Olympus Corporation Tokyo Japan) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jako element serwisowy, gdy w mikroskopie Olympus CHK element ten ulegnie uszkodzeniu
- jeśli masz mikroskop Olympus CHK w którym tego kolektora oświetlenia brakuje
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
