Informacje o części: Carl Zeiss Jena Nf / NU - mikroskopowa przysłona irysowa oświetlenia ukośnego (ID: 99575)
Carl Zeiss Jena Nf / NU microscope oblique illumination sliding iris diaphragm

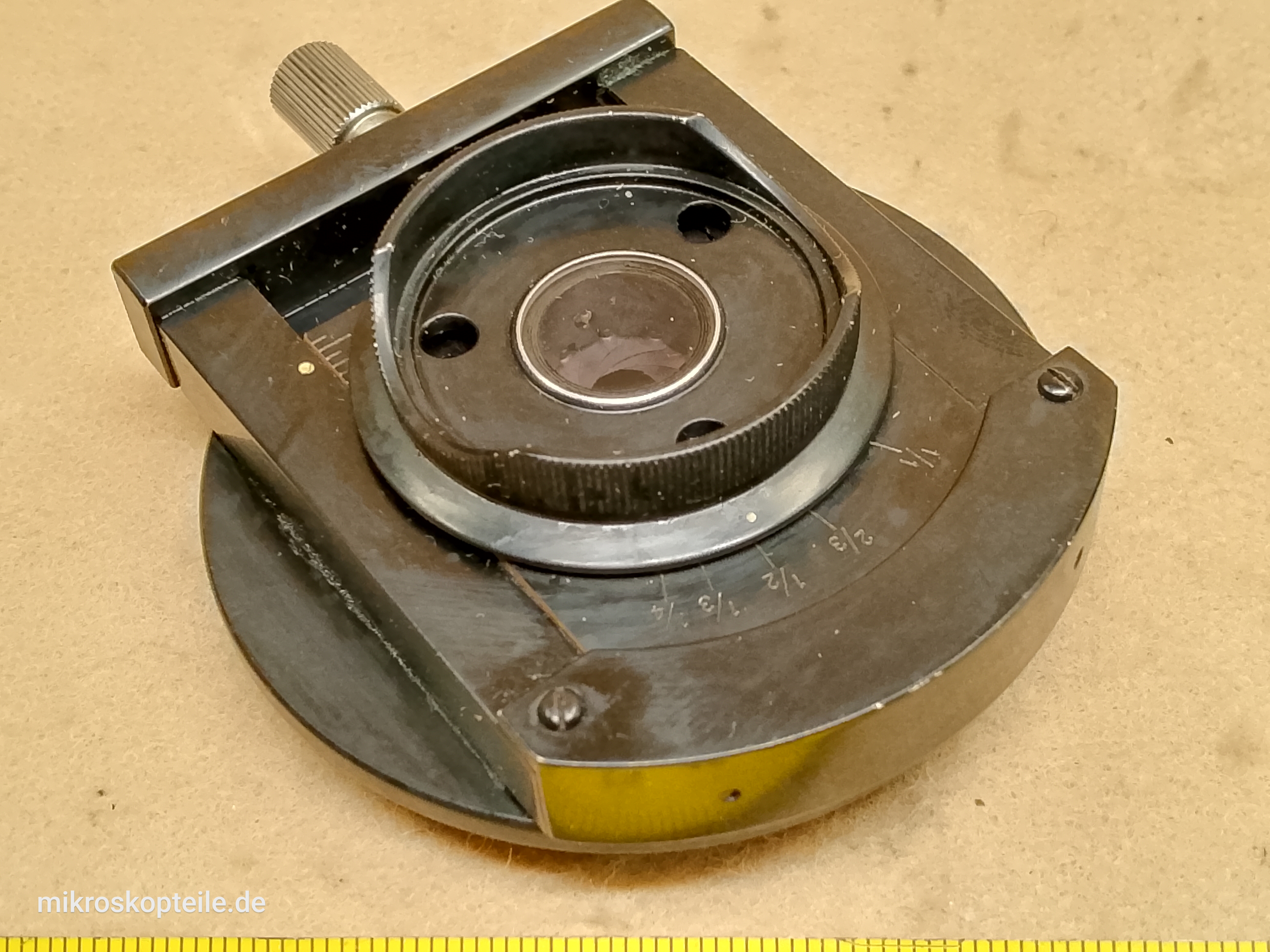

Główne zdjęcie
Opis
Carl Zeiss Jena Nf / NU - mikroskopowa przysłona irysowa oświetlenia ukośnegoModuł przysłony irysowej dla mikroskopów Carl Zeiss Jena Nf, NU / NU-2.
W mikroskopach:
- Carl Zeiss Jena Nf
- Carl Zeiss Jena NU oraz NU-2
moduł ten spełnia rolę przysłony aperturowej. Przysłona polowa jest wbudowana w tor oświetlenia w podstawie mikroskopu.
Jednocześnie jest to miejsce (uchwyt) na umieszczenie okrągłych filtrów o średnicy 32 mm. Na dostępnym w galerii wideo filmie pokazany jest między innymi jak montować filtr w tym uchwycie.
Przesuwna przysłona irysowa zamontowana pod kondensorem mikroskopowym umożliwia ustawienie oświetlenia ukośnego (ang. oblique illumination) i uzyskanie plastycznego 3D obrazu zwiększającego kontrast obiektów bezbarwnych (np. pojedyncze niebarwione komórki), co daje efekt podobny do kontrastu interferencyjnego DIC.
W stosunku do tego elementu na rynku używa się różnych nazw, m.in.:
- przysłona irysowa z oświetleniem ukośnym
- przesuwa przysłona irysowa
- przysłona mimośrodowa
- przysłona irysowa z przesunięciem bocznym
- przysłona dekoncentryczna
- przysłona aperturowa przesuwna w bok
- przysłona ukośna
- moduł oświetlenia ukośnego
- diafragma do oświetlenia ukośnego
- kondensor do obserwacji podobnej do DIC
- układ Schieflicht
- przysłona do efektu pseudo-DIC
Uwaga - ta przysłona NIE PASUJE do mikroskopu Carl Zeiss Jena Lumipan - mimo, że na pierwszy rzut oka wygląda bardzo podobnie.
▼ Więcej o tym elemencie
Ponieważ jest to element wyciągalny - w bardzo dużej części mikroskopów dostępnych na rynku wtórnym go brakuje. W trakcie dziesięcioleci, w których te mikroskopy były użytkowane bardzo często przysłona ta ulegała zgubieniu.
Dodatkowo bardzo często ulega on uszkodzeniu i wówczas zachodzi konieczność jego wymiany. Najczęstsze awarie to:
- podrapaniu lub stłuczeniu ulega szkiełko, które ochrania przysłonę
- listki przysłony często się wyginają lub łamią
- śruba służąca do decentrowania przysłony często łamie się lub wygina
- gubi się lub uszkadza sprężyna odpowiedzialna za powrót przysłony po jej zdecentrowaniu.
Wymiana uszkodzonego elementu na ten moduł przysłony, który tutaj pokazuję rozwiązuje te problemy.
Producent
Carl Zeiss Jena - (VEB Carl Zeiss Jena DDR (former East Germany)) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli w Twoim mikroskopie Carl Zeiss Jena brakuje tego elementu
- jeśli posiadasz taką przysłonę irysową, ale jest ona uszkodzona i potrzebuje wymiany
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
