Informacje o części: Leitz Dialux Wetzlar - rączka manipulatora do mechanicznego stolika mikroskopowego XY (ID: 99546)
Leitz Dialux Wetzlar mechanical manipulator for XY microscope stage
Główne zdjęcie
Opis

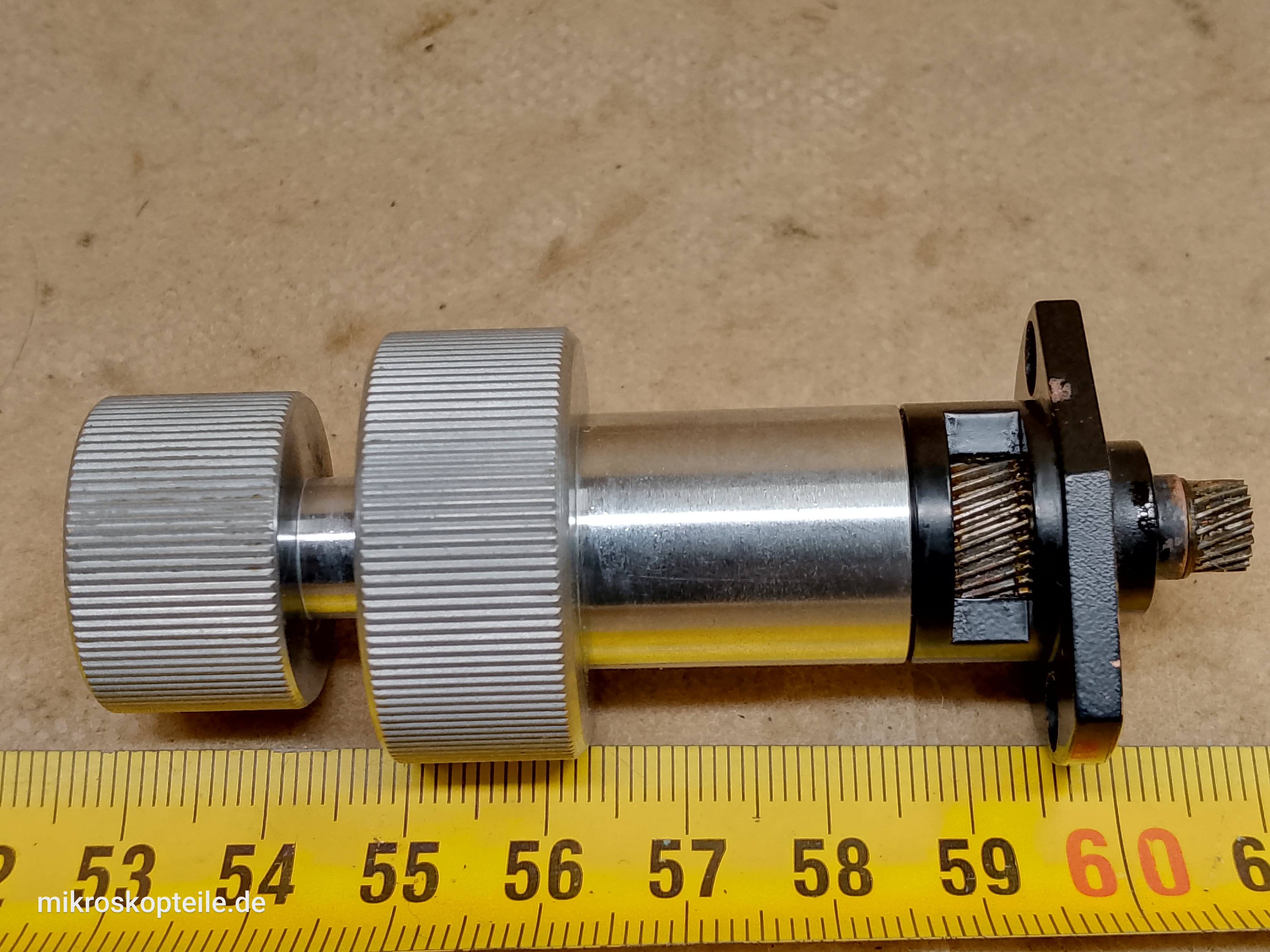

Leitz Dialux Wetzlar - rączka manipulatora do mechanicznego stolika mikroskopowego XYKompletny manipulator mechanicznego stolika XY do mikroskopów Leitz Wetzlar.
Jest to kompletny zespół sterowania mechanicznym stolikiem mikroskopowym, umożliwiający precyzyjne przesuwanie preparatu w obu osiach X oraz Y płaszczyzny stolika. Manipulator składa się z dwóch współosiowych pokręteł, dwóch niezależnych wałków napędowych oraz elementów mocujących go do mechanizmu stolika.
Ten konkretny manipulator został wymontowany z mikroskopu Leitz Dialux. Na ostatnim zdjęciu w galerii pokazany jest cały stolik mikroskopowy, z którego został zdemontowany. Takie same lub bardzo podobne stoliki producent stosował również w wielu innych modelach mikroskopów Leitz Wetzlar, dlatego manipulator może być zgodny także z innymi modelami tej firmy.
Na rynku wtórnym oraz w dokumentacji serwisowej spotyka się wiele nazw odnoszących się do tego zespołu. Najczęściej używane określenia to między innymi:
- manipulator stolika
- manipulator stolika XY
- manipulator mechanicznego stolika
- rączka stolika
- uchwyt manipulatora
- pokrętła stolika
- zespół napędu stolika
- zespół sterowania stolikiem
- napęd manualny stolika XY
- mechanizm sterowania stolikiem
Manipulatory takie bardzo często ulegają uszkodzeniom mechanicznym podczas transportu mikroskopu. Ponieważ wystają poza obrys statywu, to właśnie one jako pierwsze przejmują energię uderzenia przy upadku lub niewłaściwym zapakowaniu urządzenia.
▼ Więcej o tym elemencie
W wielu przypadkach uszkodzeniu nie ulega cały manipulator, lecz tylko jeden z jego elementów. Najczęściej są to pokrętła, wałki napędowe, tuleje współosiowe lub elementy mocujące. Dlatego w tej bazie danych znajdują się również wszystkie najważniejsze części składowe tego (i innych) manipulatora oferowane oddzielnie jako elementy serwisowe.
Uszkodzenie manipulatora nie uniemożliwia dalszej pracy z mikroskopem. Preparat można przesuwać ręcznie albo zamontować prosty uchwyt preparatu bez mechanizmu przesuwu XY. Takie rozwiązanie sprawdza się przy niewielkich powiększeniach, jednak podczas pracy z obiektywami o powiększeniach większymi niż 40x (np. 60x, 63x, 80x czy 100x) precyzyjne ręczne przesuwanie preparatu staje się bardzo trudne. Przy całkowitych powiększeniach przekraczających około 400x nawet niewielki ruch dłoni powoduje przesunięcie obrazu o znaczną odległość w polu widzenia. Mechaniczny manipulator umożliwia bardzo płynne, kontrolowane i powtarzalne przesuwanie preparatu w obu osiach, co jest szczególnie istotne podczas obserwacji z immersją olejową oraz wykonywania dokumentacji fotograficznej.
Na zdjęciach w galerii pokazane są dokładne wymiary kompletnego manipulatora. Ostatnie zdjęcie przedstawia cały stolik mikroskopowy wraz ze strzałką wskazującą miejsce montażu tego elementu, co pozwala jednoznacznie zidentyfikować oferowaną część.
Producent
Leitz - (Leitz Wetzlar) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli posiadasz niekompletny stolik, w którym brakuje tego manipulatora (np. ktoś nie dokończył naprawy)
- jeśli posiadasz stolik, w którym manipulator nie działa lub jest bardzo złej jakości (kręci się z oporem lub nierównomiernie)
- jeśli potrzebujesz precyzyjnego współosiowego mechanizmu do własnego projektu DIY, np. związanego z makrofotografią lub obrotem obiektu do filmów 3D
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
