Informacje o części: Nikon Optiphot / Labophot - soczewka kolektora mikroskopowego oświetlacza fluorescencyjnego HBO / Hg 100W z filtrem absorbcji ciepła (ID: 99565)
Nikon Optiphot / Labophot microscope Hg 100W / HBO fluorescence illuminator collector lens with heat absorbing filter
Główne zdjęcie
Opis
Nikon Optiphot / Labophot - soczewka kolektora mikroskopowego oświetlacza fluorescencyjnego HBO / Hg 100W z filtrem absorbcji ciepłaElement do naprawy oświetlacza fluorescencyjnego HBO / Hg 100W do mikroskopów Nikon Optiphot i innych modeli mikroskopów używających oświetlacza w takiej obudowie.

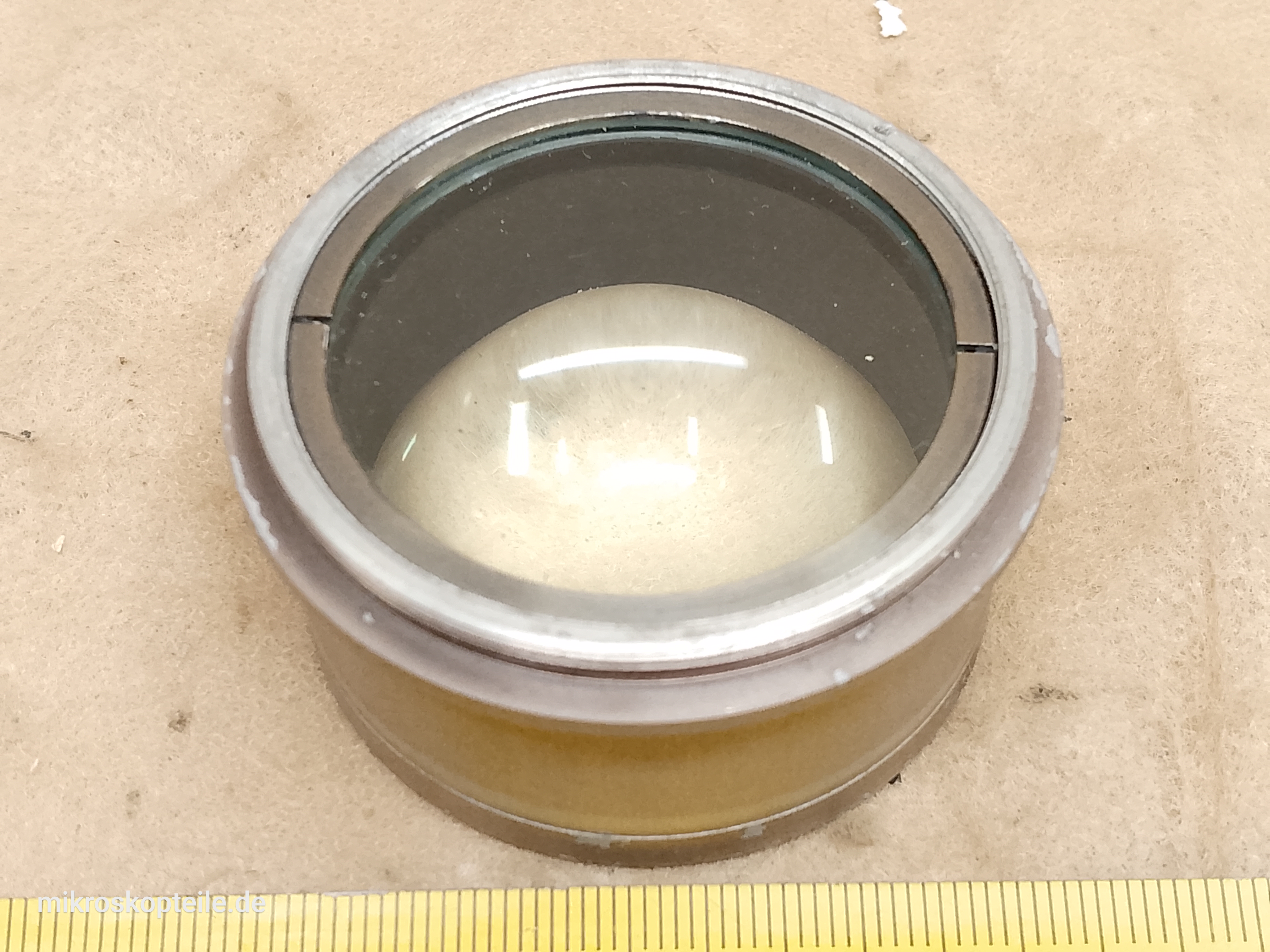

Jest to soczewka kolektora oświetlenia połączona z filtrem absorbującym ciepło generowane przez źródło światła (palnik rtęciowy).
Ten konkretny zestaw soczewki z filtrem pracował w oświetlaczu fluorescencyjnym zamontowanym w mikroskopie Nikon Optiphot. Takie oświetlacze Hg 100W / HBO 100W, lub podobne ale posiadające identyczną budowę mechaniczną i wykorzystują taką samą optykę pracowały między innymi w następujących mikroskopach:
- Nikon Optiphot
- Nikon Labophot
- Nikon Microphot
Dlatego prezentowany moduł optyczny jest kompatybilny również z tymi mikroskopami - przede wszystkim jest to część do naprawy oświetlacza a nie konkretnego mikroskopu.
Kiedy może zajść konieczność wymiany filtra pochłaniającego temperaturę lub soczewki kolektora w oświetlaczu?
- wysokociśnieniowe palniki fluorescencyjne stosowane jako źródło światła w tych oświetlaczach potrafią eksplodować uszkadzając lustro a często też soczewkę kolimatora.
- dodatkowo ta znajdująca się zaraz obok źródła światła soczewka jest podatna na uszkodzenie między innymi z faktu narażenia na wysoką temperaturę.
- co również bardzo częste - filtr często po prostu pęka wskutek uszkodzeń mechanicznych (choć jest zamontowany bez naprężeń - jest celowo lekko poluzowany).
Ważne: oświetlacze EPI-fluorescencji do mikroskopów Nikon w tamtych czasach używały różnych modeli obudów źródła światła (lampenhaus-ów). Najczęściej określa się je po prostu:
- Nikon Hg 100W
- Nikon HBO 100W
- Nikon HBO 100W HG Lamp House
- często jest to model Nikon LH-M100CB-1
Dla pewności w galerii zdjęć zobaczysz dokładne wymiary tego elementu a na ostatnim zdjęciu znajduje się cały oświetlacz, z którego został wymontowany ten element, aby można było z całą pewnością potwierdzić kompatybilność.
Producent
Nikon - (Nikon Instruments (Nikon Corp.)) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jako element serwisowy (część służąca do naprawy) jeśli posiadasz mikroskop z takim oświetlaczem i ta część oświetlacza uległa uszkodzeniu
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
