Informacje o części: Carl Zeiss Jena Citoval-2 / Technival-2 - mocowanie jaskółczy ogon korpusu do statywu mikroskopu stereoskopowego (ID: 99491)
Carl Zeiss Jena Citoval-2 / Technival-2 stereo microscope body-to-stand dovetail mount
Główne zdjęcie
Opis

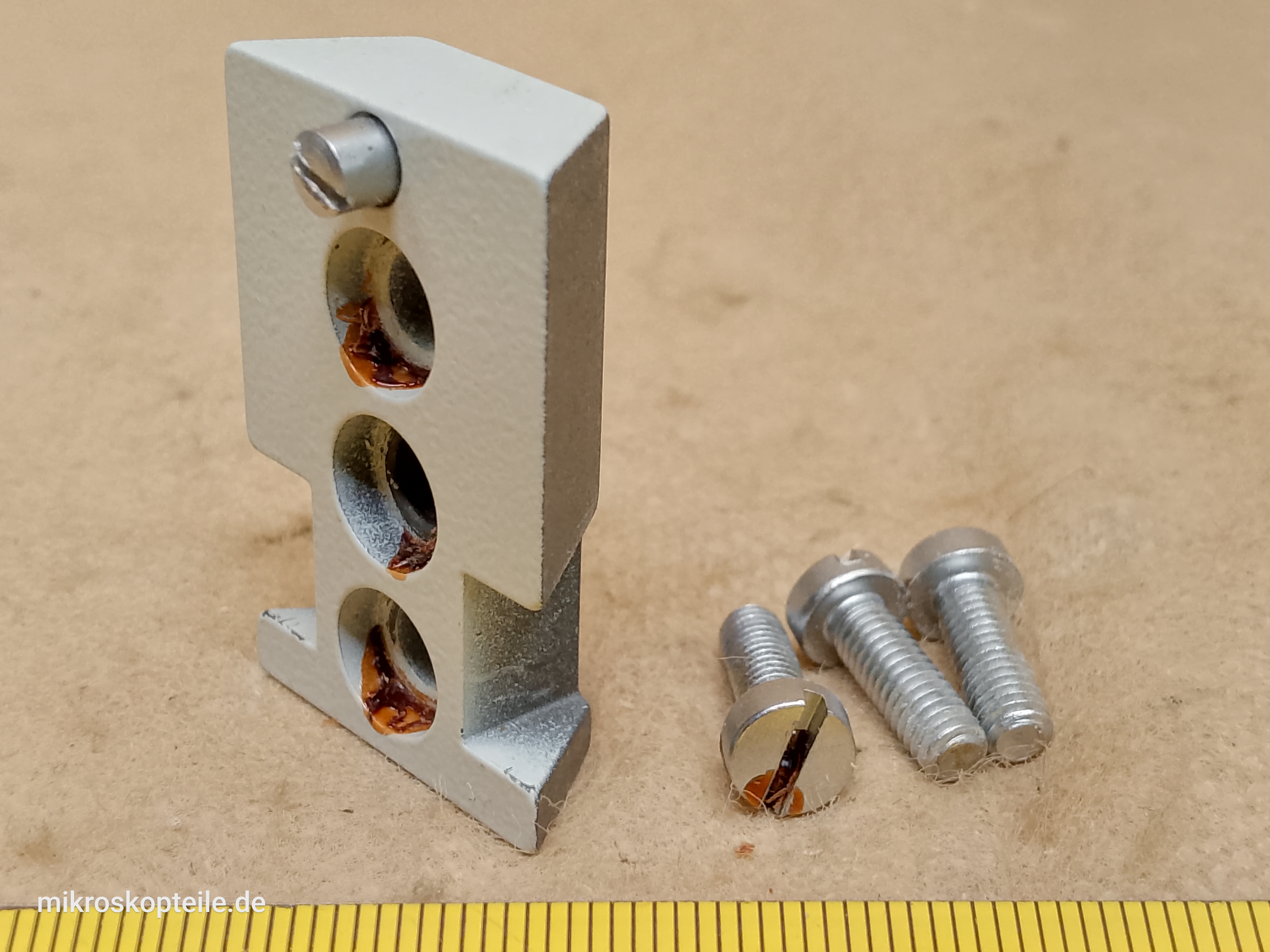

Carl Zeiss Jena Citoval-2 / Technival-2 - mocowanie jaskółczy ogon korpusu do statywu mikroskopu stereoskopowegoSzyna typu jaskółczy ogon mocująca korpus (tzw. body) mikroskopu stereoskopowego Carl Zeiss Jena Citoval-2 / Technival-2 do statywu stołowego.
Funkcją tego elementu jest zamocowanie mikroskopu do statywu. W instrukcji obsługi mikroskopu Carl Zeiss Jena Citoval-2 ([[ LINK ]], strona 4) element statywu do którego pasuje ta szyna nosi numer 35.
Szyna ta często ulega ukruszeniu, ponieważ wykonana jest ze stosunkowo kruchego materiału a śruba którą zaciska się tę szynę do statywu - jest ze stali (widać to doskonale na tym zdjęciu: [[ LINK ]]). Uderzenie lub nawet zbyt silne dokręcenie tej śruby może spowodować ukruszenie tej szyny montażowej.
Ten element pomoże z następującymi problemami, które można napotkać przy użytkowaniu mikroskopu Carl Zeiss Jena Citoval-2 oraz Technival-2:
- jeśli posiadasz mikroskop, który był używany bez statywu lub na specjalnym wysięgniku i nie posiada tej szyny montażowej
- jeśli na skutek np. uderzenia lub z racji zmęczenia materiału szyna ta się ukruszyła i nie można stabilnie zamocować mikroskopu do statywu stołowego
Co bardzo ciekawe, ta szyna montażowa jest doskonałym elementem umożliwiający zamontowanie mikroskopu innej firmy do statywu stołowego oryginalnie przeznaczonego do mikroskopów Carl Zeiss Jena Citowal-2 / Technival-2. Wystarczy to mocowanie przykręcić do korpusu mikroskopu (śruby znajdują się w zestawie).
Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część.
Producent
Carl Zeiss Jena - (VEB Carl Zeiss Jena DDR (former East Germany)) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jako element serwisowy, gdy zajdzie potrzeba wymiany. W opisie są podane przykłady, kiedy może być potrzebny ten element.
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
