Informacje o części: Reichert Zetopan - mikroskopowy tubus pośredni trino / foto z mocowaniem rewolweru obiektywów, soczewką Bertranda i gniazdem analizatora POL (ID: 99561)
Reichert Zetopan microscope intermediate trino photo tube with dovetail objective nosepiece holder, Bertrand lens and POL analyzer slot
Główne zdjęcie
Opis

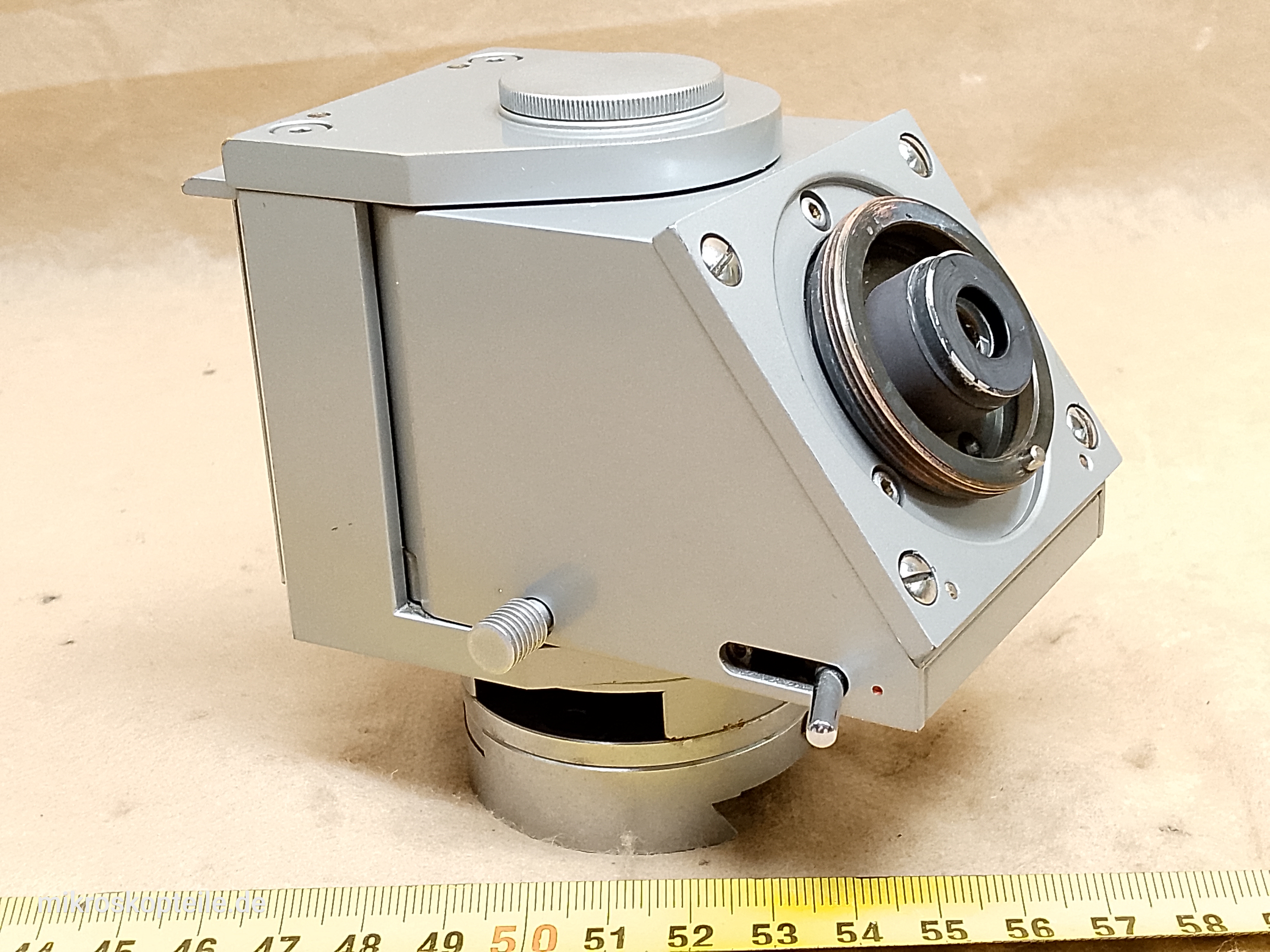

Reichert Zetopan - mikroskopowy tubus pośredni trino / foto z mocowaniem rewolweru obiektywów, soczewką Bertranda i gniazdem analizatora POLTubus pośredni z wyjściem trino / foto, mocowaniem rewolweru obiektywowego, soczewką Bertranda i gniazdem analizatora POL do mikroskopu Reichert Zetopan.
Jest to tubus pośredni, będący głównym modułem optycznym. Mocuje się go na ramię mikroskopu - a na ten tubus montuje się głowicę dwuokularową. Tubus ten posiada zintegrowane następujące części:
- trzeci tor optyczny (wyjście foto), co powoduje, że niekiedy moduł ten jest nazywany trinokularem
- soczewkę Bertranda (co świadczy o tym, że jest to nowszy model tego tubusu) z gałką do wprowadzania soczewki do toru optycznego
- jaskółczy ogon do zamocowania rewolweru obiektywów i śrubę dociskającą rewolwer
- sloty na wsuwki, m.in. na analizator polaryzacyjny
Dodatkowo cały moduł obraca się płynnie na boki i ta złożoność konstrukcji powoduje, że jest to moduł podatny na uszkodzenia poszczególnych elementów wewnętrznych.
Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Jest to element ze statywu mikroskopu. Statyw ten posiada numer katalogowy: 9 90 00 01
- Nazwa angielska tego elementu: swing-out tube carrier, deviating prism for observation and photomicrography, swing-out Bertrand lens
▼ Więcej o tym elemencie
Firma Reichert, z biegiem lat produkowała mikroskopy Zetopan w trzech kolorach: czarnym, srebrnym i kremowym. Ten tubus, który tutaj prezentuję jest srebrny. Elementy te różnią się tylko kolorem i można je wymieniać pomiędzy mikroskopami Reichert Zetopan. Znaczy to, że ten srebrny tubus można zamontować do czarnego mikroskopu Zetopan - ale nie będzie to estetyczne.
Producent
Reichert - (Reichert Austria) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jako część naprawcza mikroskopu Reichert Zetopan w formie wymiany całego uszkodzonego modułu
- jeśli masz mikroskop Reichert Zetopan, w którym ten element co prawda działa, ale jest bardzo złej jakości
- jeśli jakaś część składowa całego modułu uległa uszkodzeniu
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
