Informacje o części: Zeiss Standard - zaślepka przełącznika szerokiego pola pod głowicą mikroskopu (47 30 65) (ID: 99490)

Opis

Zaślepka dźwigni soczewki szerokiego pola (Zeiss P/N 47 30 65) do mikroskopów serii Carl Zeiss Standard.

Mikroskopy Zeiss Standard posiadają opcjonalną soczewkę szerokiego pola (Zeiss P/N 47 30 68). Może ona być zamontowana w tubusie nad rewolwerem obiektywowym a pod głowicą okularową. Soczewką tą porusza się za pomocą dźwigni, która wystaje poza obręb tubusu. Dźwignia ta jest nazwana w dokumentacji producenta "Switch to turn axis, e.g. with wide field changer 0.8x-1x". Jeśli w mikroskopie nie ma tego opcjonalnego elementu, to otwór, w którym powinna być dźwignia jest zaślepiony plastikową zaślepką, dodatkowo dociśniętą śrubą mocującą. To jest właśnie ta zaślepka oraz śruba.

Ta konkretna zaślepka została wymontowana z mikroskopu Zeiss Standard 14, który domyślnie nie posiada soczewki z dźwignią, ale najprawdopodobniej pasuje ona do większości modeli serii Standard, np.:
- Zeiss Standard GFL
- Zeiss Standard 16
- Zeiss Standard WL 89

Sama ta zaślepka posiada numer katalogowy (niem. Bestellnummer): Zeiss 47 30 65 (inny zapis: Zeiss 473065) i nosi nazwę "element maskujący tubusu pośredniego".

Nie dość, że sama ta plastikowa zaślepka z biegiem lat się gubi, to dodatkowo sama dźwignia (lub soczewka) ulegają uszkodzeniu i wówczas zachodzi konieczność ich wymontowania. Wówczas, żeby zabezpieczyć optykę w mikroskopie przed kurzem należy zamontować tę właśnie zaślepkę.

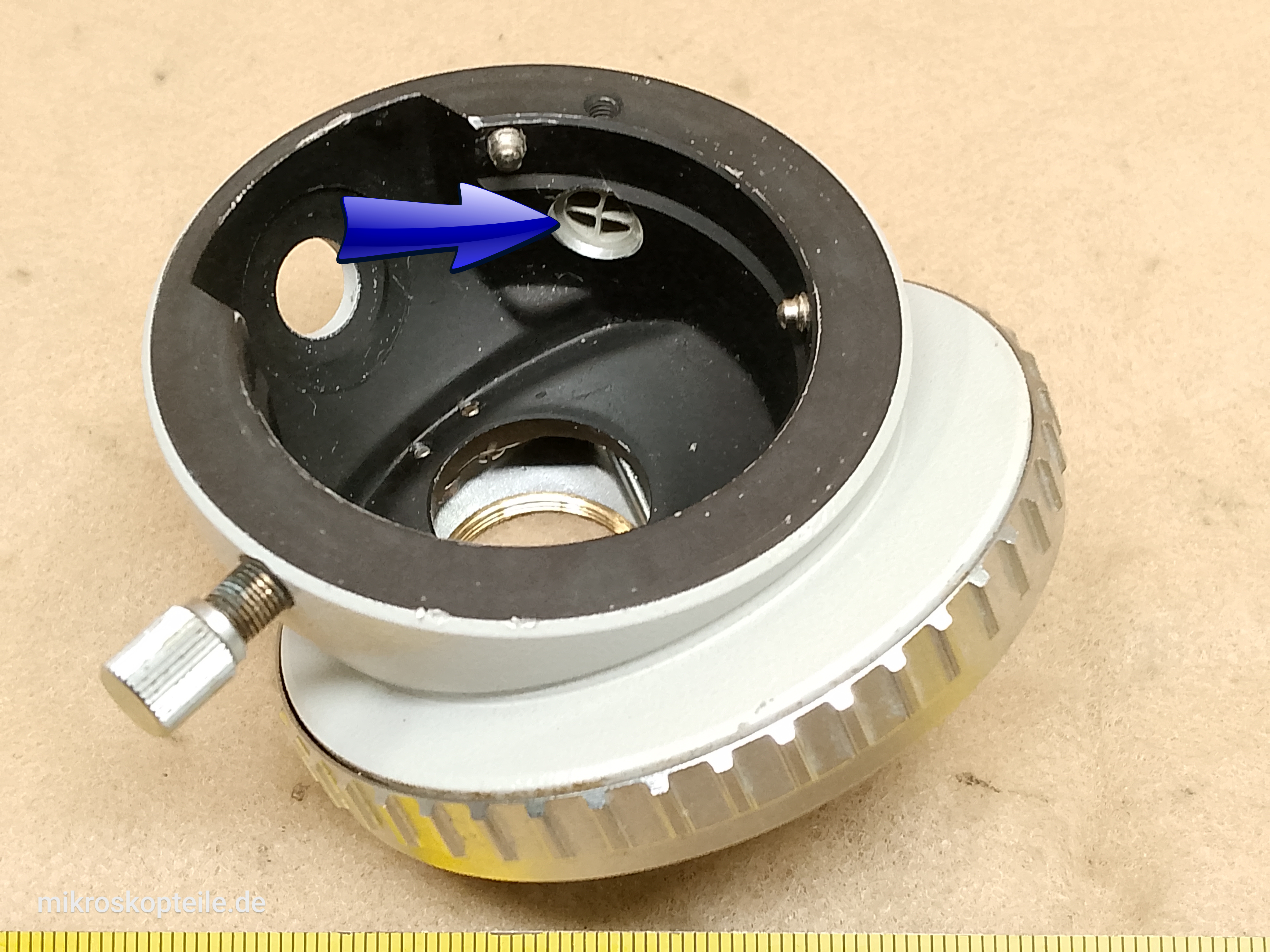

Na ostatnich zdjęciach w galerii za pomocą strzałek pokazuję dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje.
