Informacje o części: Zeiss Photomicroscope II / Universal - mikroskopowy tubus pośredni trino / foto ze zmieniaczem powiększeń Optovar, soczewką Bertranda i mocowaniem rewolweru obiektywów (ID: 99571)
Zeiss Photomicroscope II / Universal microscope intermediate trino photo tube with Optovar magnification changer, Bertrand lens and dovetail objective nosepiece holder
Główne zdjęcie
Opis

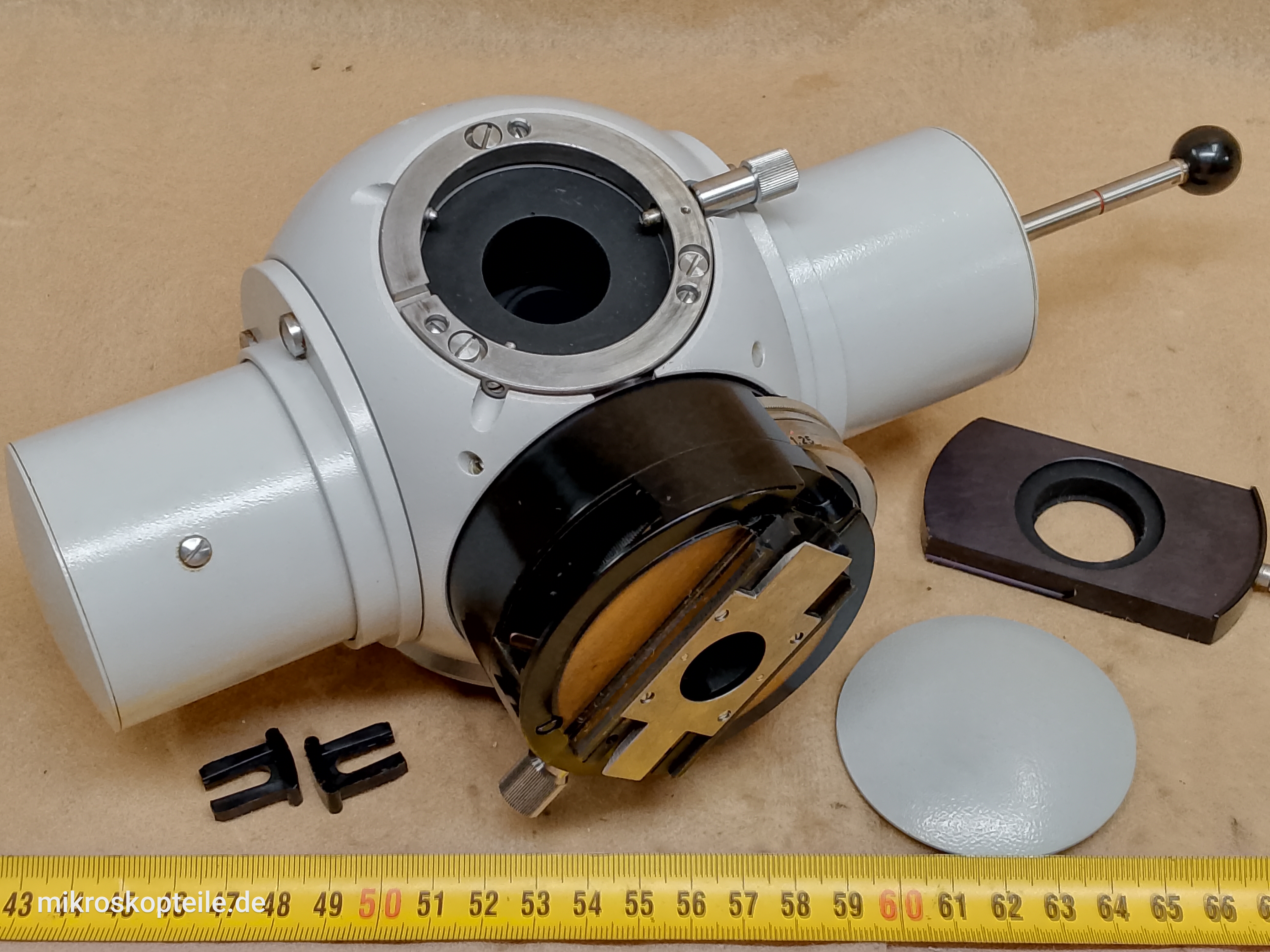

Zeiss Photomicroscope II / Universal - mikroskopowy tubus pośredni trino / foto ze zmieniaczem powiększeń Optovar, soczewką Bertranda i mocowaniem rewolweru obiektywówTubus pośredni z wyjściem trino / foto, zmieniaczem powiększeń typu Optovar, mocowaniem rewolweru obiektywowego i soczewką Bertranda do mikroskopów Zeiss Universal i Photomicroscope (Phomi).
Jest to tubus pośredni, będący głównym modułem optycznym. Mocuje się go na ramię mikroskopu - a na ten tubus montuje się głowicę dwuokularową. Tubus ten posiada zintegrowane następujące części:
- trzeci tor optyczny (wyjście foto), co powoduje, że niekiedy moduł ten jest nazywany trinokularem
- zmieniacz powiększeń (tzw. Optovar) z soczewką Bertranda
- jaskółczy ogon do zamocowania rewolweru obiektywów
- dużą wsuwkę na okrągły filtr i sloty na dodatkowe wsuwki
Tubus ten pasuje do następujących mikroskopów:
- Zeiss Universal (Carl Zeiss Standard Universal)
- Zeiss Photomicroscope (Zeiss Phomi)
Zintegrowany z tym tubusem zmieniacz powiększeń typu Optovar posiada obrotowy rewolwer z następującymi pozycjami:
- PH (czyli soczewka Bertranda)
- 1,25x
- 1,6x
- 2x
Ta złożoność konstrukcji powoduje, że jest to moduł podatny na uszkodzenia poszczególnych elementów wewnętrznych, zwłaszcza w optyce (pryzmaty i soczewki).
Producent
Zeiss - (Carl Zeiss West Germany) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jako część naprawcza mikroskopu Zeiss Universal / Phomi w formie wymiany całego uszkodzonego modułu
- jeśli masz mikroskop, w którym ten element co prawda działa, ale jest bardzo złej jakości
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
