Informacje o części: Carl Zeiss Jena Lu - mocowanie kondensora z przysłoną irysową do oświetlenia ukośnego (ID: 99488)
Carl Zeiss Jena Lu microscope condenser holder with oblique illumination sliding iris diaphragm
Główne zdjęcie
Opis

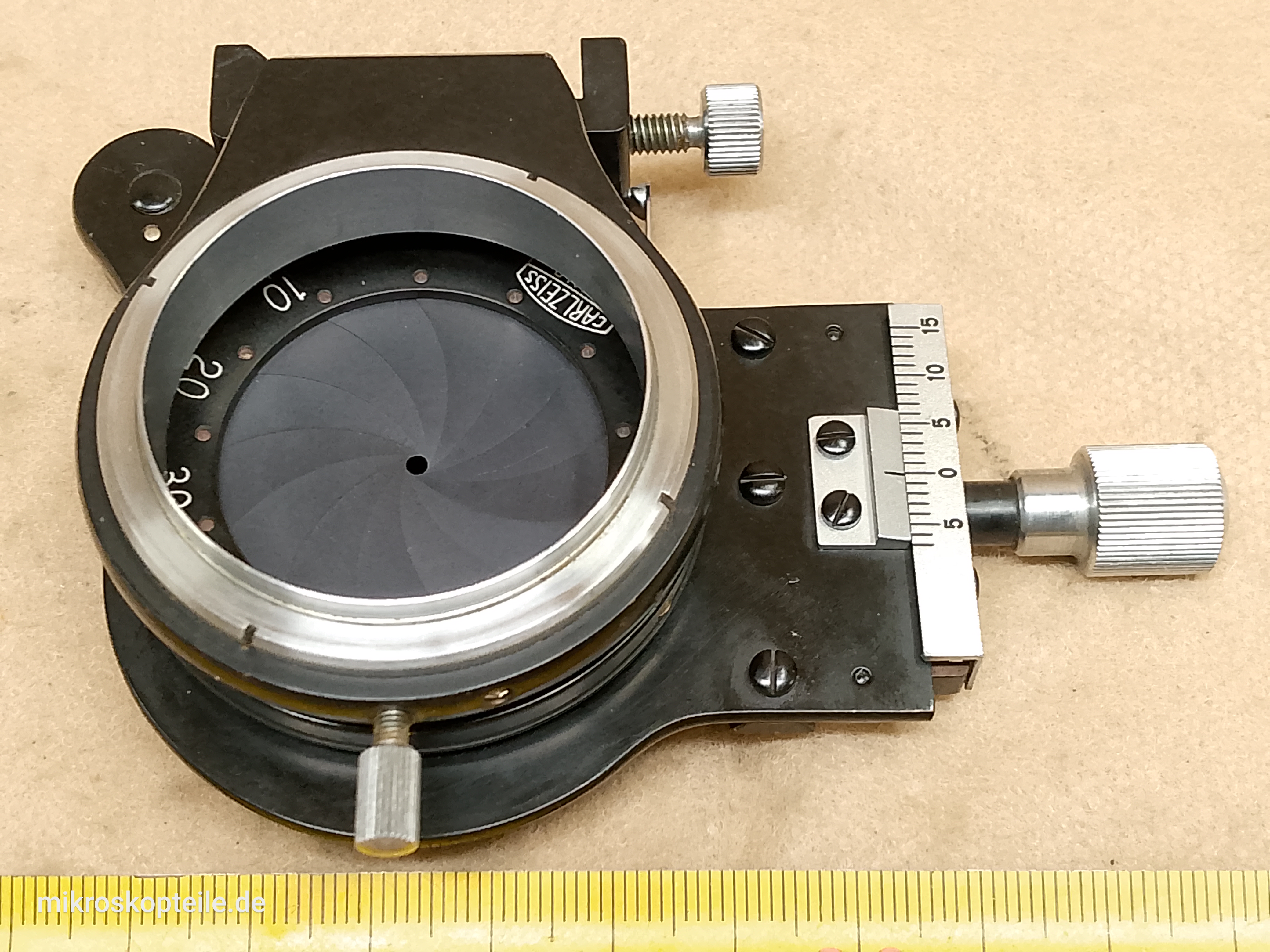

Carl Zeiss Jena Lu - mocowanie kondensora z przysłoną irysową do oświetlenia ukośnegoModuł uchwytu kondensora wraz z przysłoną irysową z przesunięciem bocznym do uzyskania oświetlenia ukośnego podobnego do DIC dla mikroskopu Carl Zeiss Jena Lu (z grupy L-Stativ).
Mikroskop Carl Zeiss Jena Lu posiada modułową budowę (taką samą jak większy mikroskop Carl Zeiss Jena Nf). Ta część (ten moduł) składa się z następujących elementów:
- mocowanie typu jaskółczy ogon wraz ze śrubą dociskową, aby zamontować go do bloku podnoszenia kondensora
- obejma mocowania kondensora (uchwyt kondensora) wraz ze śrubą przytrzymującą kondensor
- przysłona irysowa (aperturowa)
- sanki przysłony irysowe umożliwiające przesuwanie przysłony na boki
- mimośród pozwalający na obracanie sanek, co umożliwia oświetlanie nie tylko z boków ale też z przodu lub z tyłu
- blaszka sprężynująca (lock) umożliwiająca wyprowadzenie całej przysłony z toru optycznego
Uchwyt kondensora posiada wewnętrzną obejmę montażową dla kondensorów o średnicy 39,5 mm.
Przesuwna przysłona irysowa zamontowana pod kondensorem mikroskopowym umożliwia ustawienie oświetlenia ukośnego (ang. oblique illumination) i uzyskanie plastycznego 3D obrazu zwiększającego kontrast obiektów bezbarwnych (np. pojedyncze niebarwione komórki), co daje efekt podobny do kontrastu interferencyjnego DIC.
W stosunku do tego elementu na rynku używa się różnych nazw, m.in.:
- uchwyt kondensora z oświetleniem ukośnym
- uchwyt kondensora z przesuwną przysłoną irysową
- kondensor z przysłoną mimośrodową
- przysłona irysowa z przesunięciem bocznym
- przysłona dekoncentryczna
- przysłona aperturowa przesuwna w bok
- przysłona ukośna
- moduł oświetlenia ukośnego
- uchwyt kondensora do oświetlenia ukośnego
- kondensor do obserwacji podobnej do DIC
- układ Schieflicht
- przysłona do efektu pseudo-DIC
Uwaga - ten moduł kondensora NIE PASUJE do mikroskopów Carl Zeiss Jena Nf, Ng, Lumipan, Polmi-A czy Nu - mimo, że na pierwszy rzut oka mocowanie tego modułu wygląda bardzo podobnie.
Producent
Carl Zeiss Jena - (VEB Carl Zeiss Jena DDR (former East Germany)) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli posiadasz mikroskop Carl Zeiss Jena Lu w którym brakuje tego całego modułu
- jeśli w posiadanym przez Ciebie mikroskopie ta część jest uszkodzona lub bardzo złej jakości
- jeśli chcesz tę przysłonę zamontować do innego mikroskopu
- jeśli potrzebujesz przysłony z przesuwem do własnego projektu DIY
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
