Informacje o części: Carl Zeiss Jena CF-250 Fototubus - soczewka Bertranda do mikroskopów Jenamed / Jenaval | wewnętrzny mechanizm z gałką (ID: 99122)

Opis

Kompletny mechanizm obsługi soczewki Bertranda. Soczewka ta znajduje się wewnątrz tubusu foto mikroskopów Carl Zeiss Jena serii CF-250.

- zespół dwóch soczewek
- gałka do poruszania i przesuwu soczewek
- mechanizm poruszający i przesuwający soczewki

Metalowe, odlewane lub wtryskiwane części firmy Carl Zeiss Jena posiadają swoje numery. W tym mechanizmie soczewka jest zamontowana na odlewie z numerem 2582 (pełen zapis: Si10 CZ 2582).

Jest to element serwisowy (część naprawcza) głowicy trino (tubusu foto) pasującej do mikroskopów Carl Zeiss Jena serii CF-250. Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (niem.: Fototubus) a nie do konkretnego modelu mikroskopu.

Mikroskopy Carl Zeiss Jena serii CF-250 mają modułową budowę i ta część mikroskopu do której montuje się okulary (zwyczajowo zwana "głowicą", "binokularem" lub "lornetką") jest osobnym elementem niż tubus kątowy (niekiedy używa się niemieckiej nazwy "Winkeltubus"). Gdy zaś tubus kątowy ma wyjście fotograficzne - to nazywa się go właśnie "Fototubus". To właśnie do tego elementu jest oferowana i opisywana tu soczewka Bertranda.

Uwaga - mikroskopy Carl Zeiss Jena Jenapol oraz Jenatech, mimo, że też należą do serii CF-250 to posiadają inaczej zbudowane wyjście fotograficzne i ten mechanizm do nich NIE PASUJE.

Uwaga - firma Carl Zeiss Jena produkowała również uboższą wersję tubusu foto, który nie zawiera wewnątrz soczewki Bertranda. W galerii zdjęć zamieściłem również stronę z katalogu producenta, żeby było widać, czy z zewnątrz (w wyglądzie) różnią się te wersje. Do takiej, uboższej wersji tubusu fotograficznego NIE MOŻNA zamontować tutaj pokazywanej i oferowanej soczewki Bertranda.

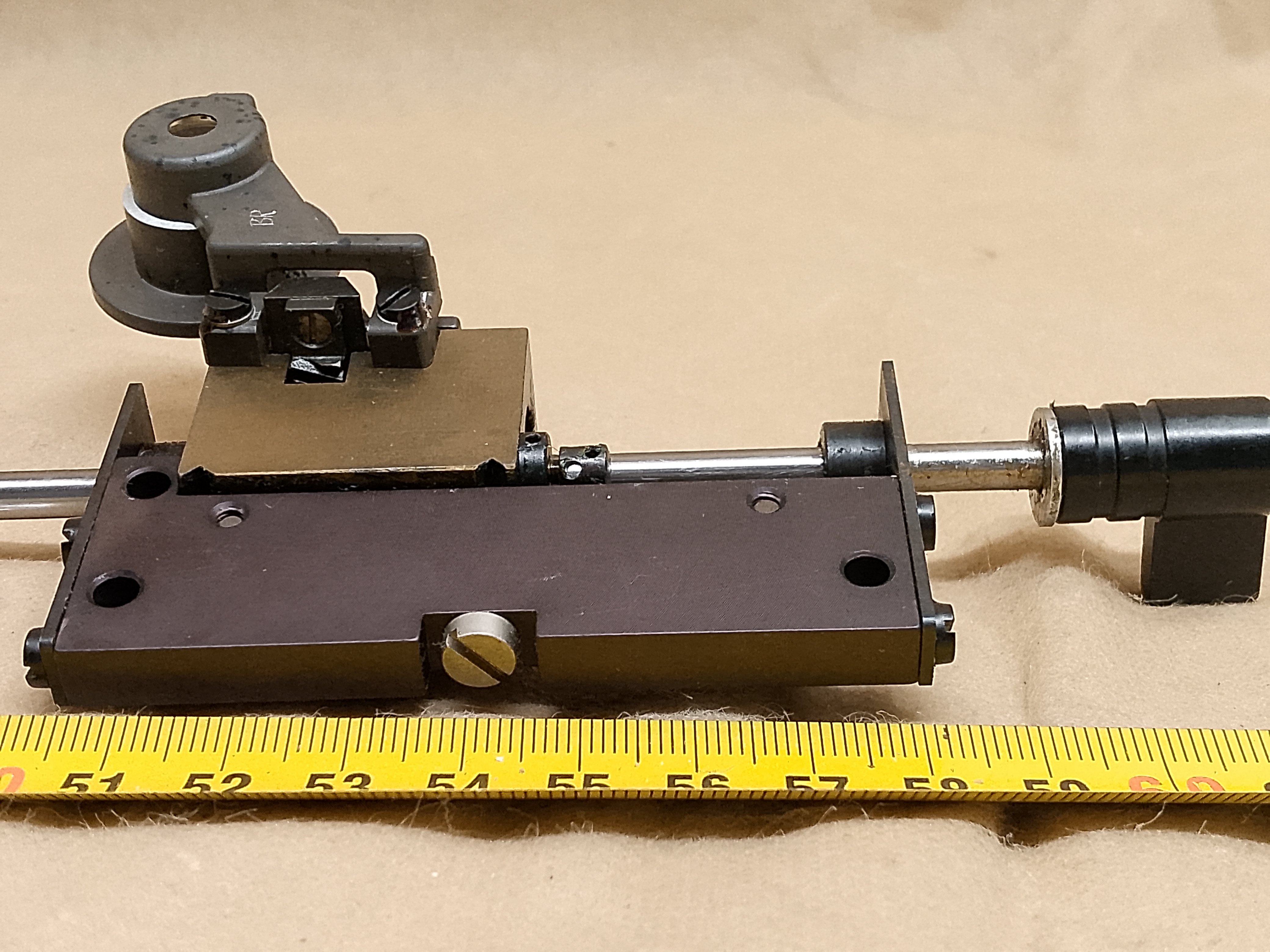

Na zdjęciach widocznych w galerii widać dokładne wymiary tutaj opisywanego i oferowanego elementu. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.
