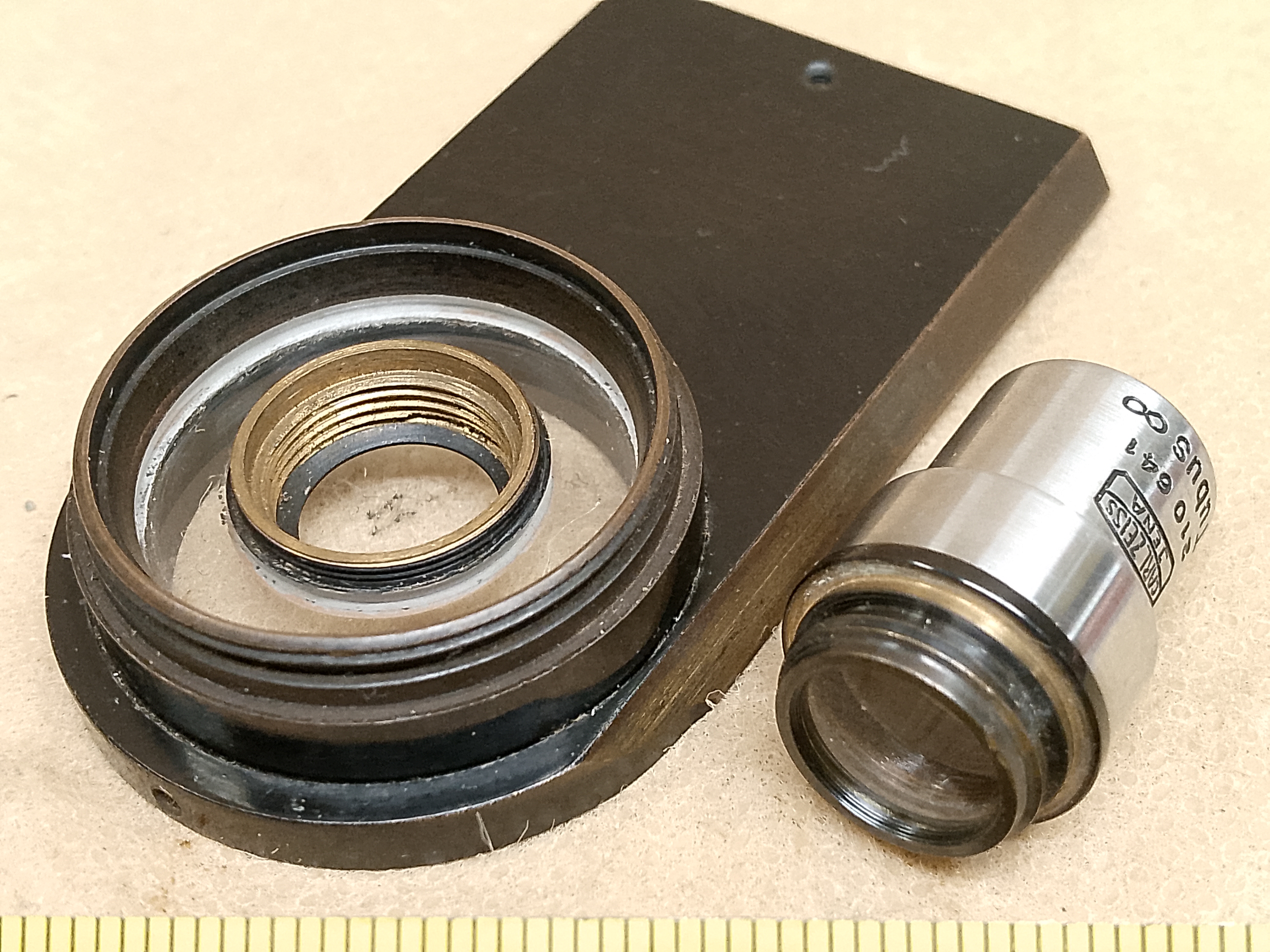

Informacje o części: Carl Zeiss Jena Metalliput - mikroskopowy obiektyw metalurgiczny 5 Met / 2,7 Epi z adapterem / wsuwką do oświetlacza EPI (5x/0,09) (ID: 99154)

Opis

BARDZO (!) rzadko spotykany na rynku wtórnym specjalny obiektyw mikroskopowy Epi / Met firmy Carl Zeiss Jena.

Kompatybilność:
- Carl Zeiss Jena EPI-kondensor światła odbitego W
- Carl Zeiss Jena EPI kondensor światła odbitego WK
- mikroskop metalograficzny Carl Zeiss Jena Metalliput
- mikroskop metalograficzny Carl Zeiss Jena Met Mi IX

Ten nietypowy obiektyw ma wąski specjalny gwint, ale przy użyciu pierścienia pośredniego z soczewką korekcyjną mogą być również używane na normalnym statywie mikroskopowym (np. Carl Zeiss Jena Lg).

Gdy ten obiektyw używany jest na mikroskopie z tubusem korygowanym na nieskończoność Carl Zeiss Jena Metalliput (realnie jest tam tubus 250 mm) powiększenie wynosi pełne 5x.
W przypadku użycia tego obiektywu razem z kondensorem światła odbitego (z dodatkową soczewką pośrednią w tubusie, czyli przy tubusie 160 mm) lustra wklęsłe częściowo wchodzą pod obiektywy, przez co wolna odległość robocza nie może być w pełni wykorzystana. W takim przypadku realne powiększenie jest ok. 2-krotnie mniejsze: czyli 2,7x.

Obiektywy Epi / Met produkowane w latach 1937-1939 mają dwie wygrawerowane na obudowie liczby: 5 Met / 2,7 Epi.
a) mniejsza wartość dotyczy użycia z EPI-kondensorem (ogniskowa soczewki korekcyjnej = 160 mm)
b) większa dotyczy powiększenia uzyskanego podczas używania obiektywu z mikroskopem metalograficznym (ogniskowa soczewki korekcyjnej = 250 mm).
W 1940 roku zmienił się sposób opisywania powiększeń na obudowie i podawane już był tylko powiększenie "lupowe" oraz wartość apertury numerycznej.

Informacja: źródłem informacji jest strona internetowa archiwum firmy Zeiss. Informacje te podaję w celu szerzenia wiedzy o rzadko spotykanych elementach mikroskopowych.
