Carl Zeiss Jena Jenaval / Jenamed - boczna osłona pryzmatu okularowego mikroskopowej głowicy binokularowej - galeria zdjęć

Opis tej części:

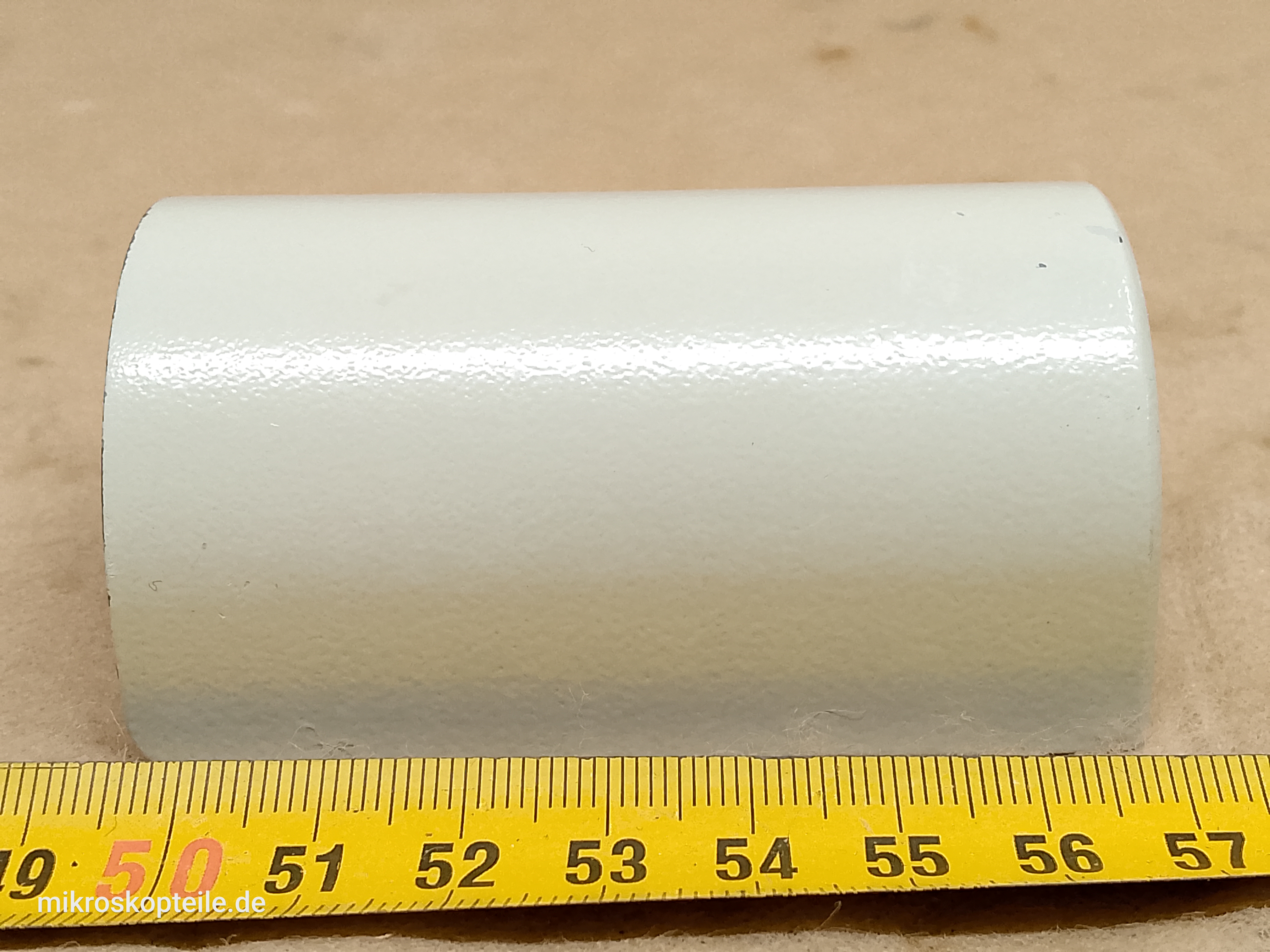

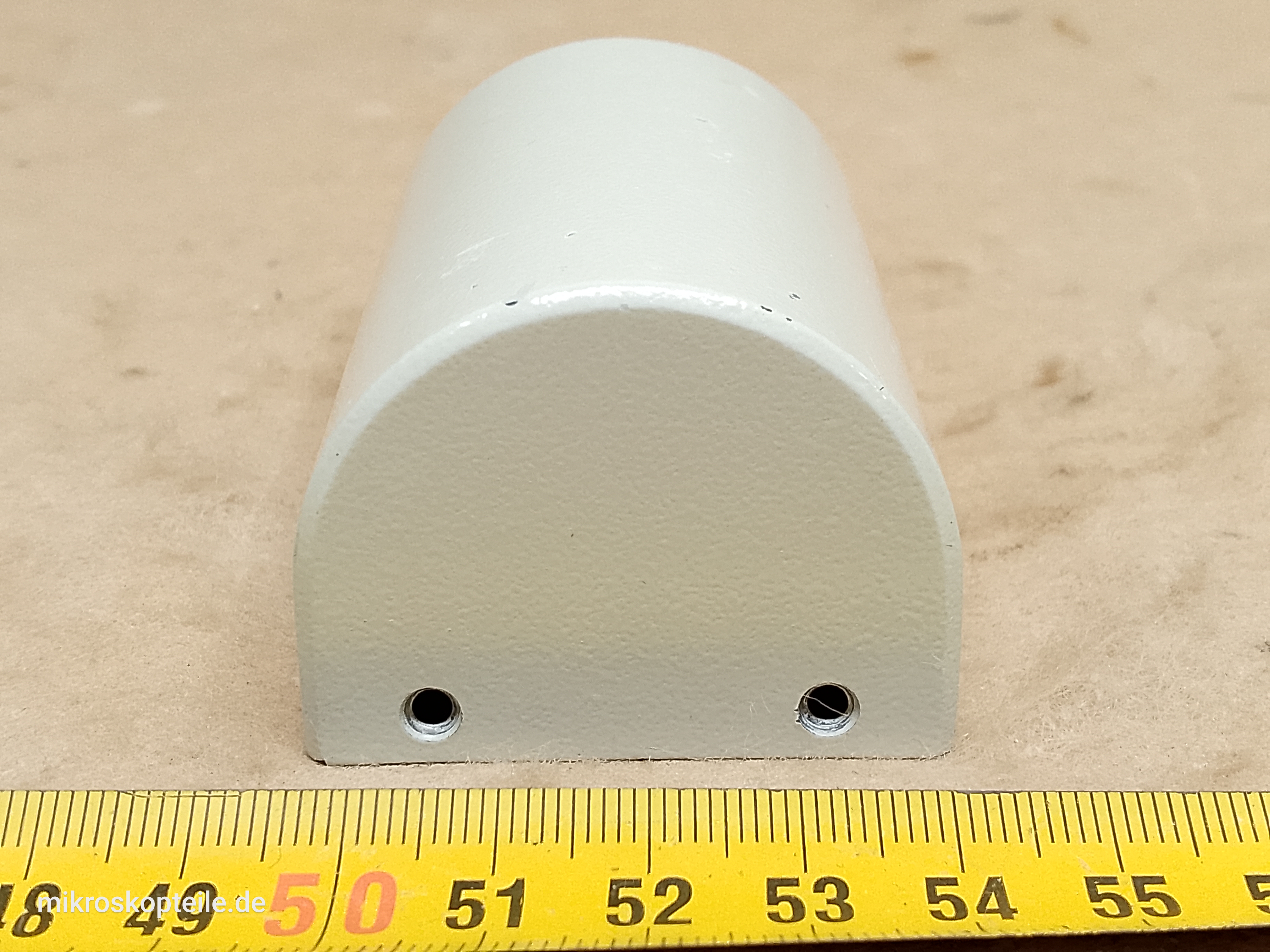

Boczna osłona pryzmatu szerokopolowej (niem. Grossfeld) głowicy binokularnej do mikroskopów Carl Zeiss Jena.

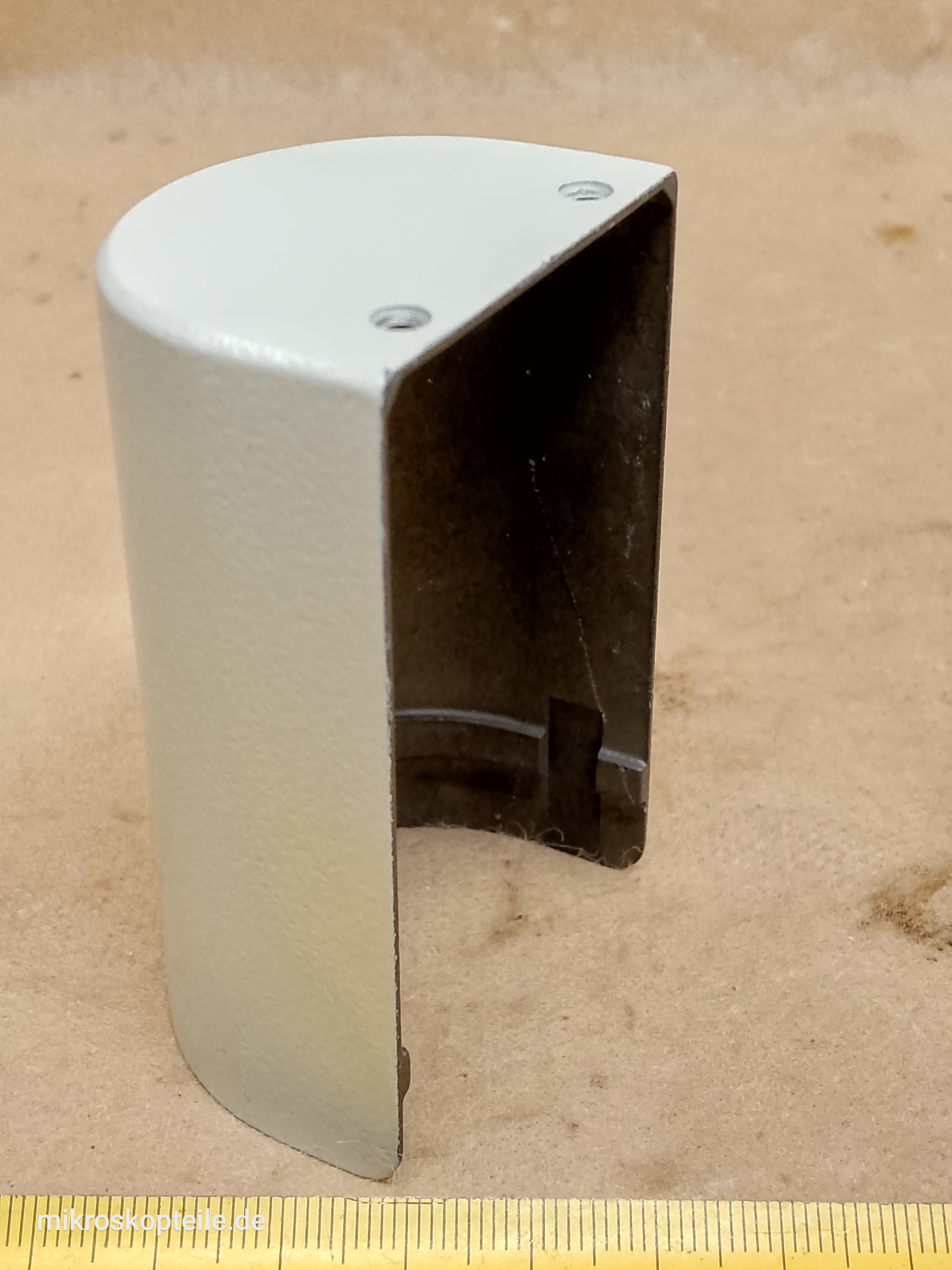

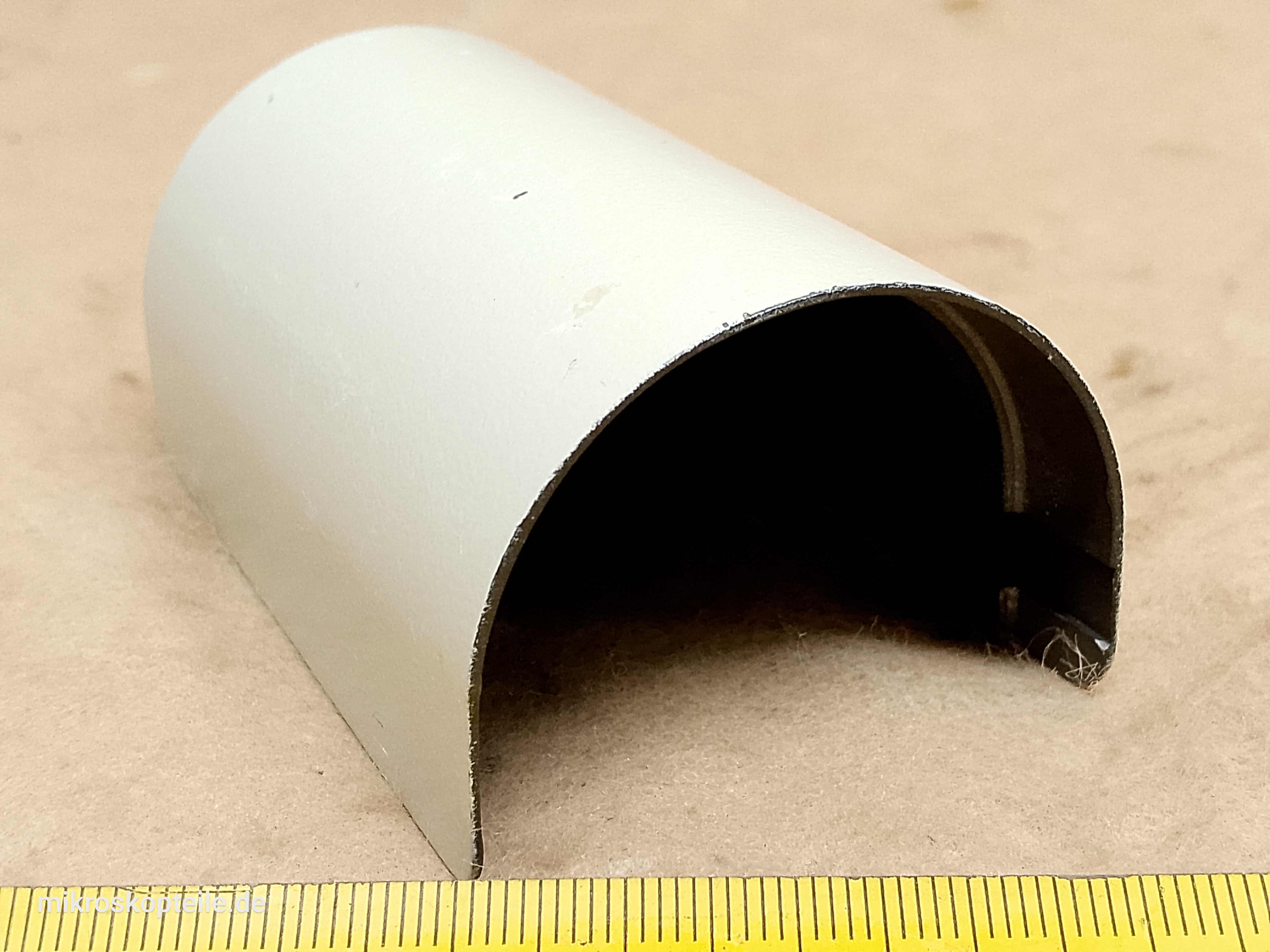

Jest to ten element, za który najczęściej łapie się dłońmi przy zmianie rozstawienia źrenic. Jest to wykonana z metalu, zaokrąglona osłona, pod którą znajduje się pryzmat okularowy.

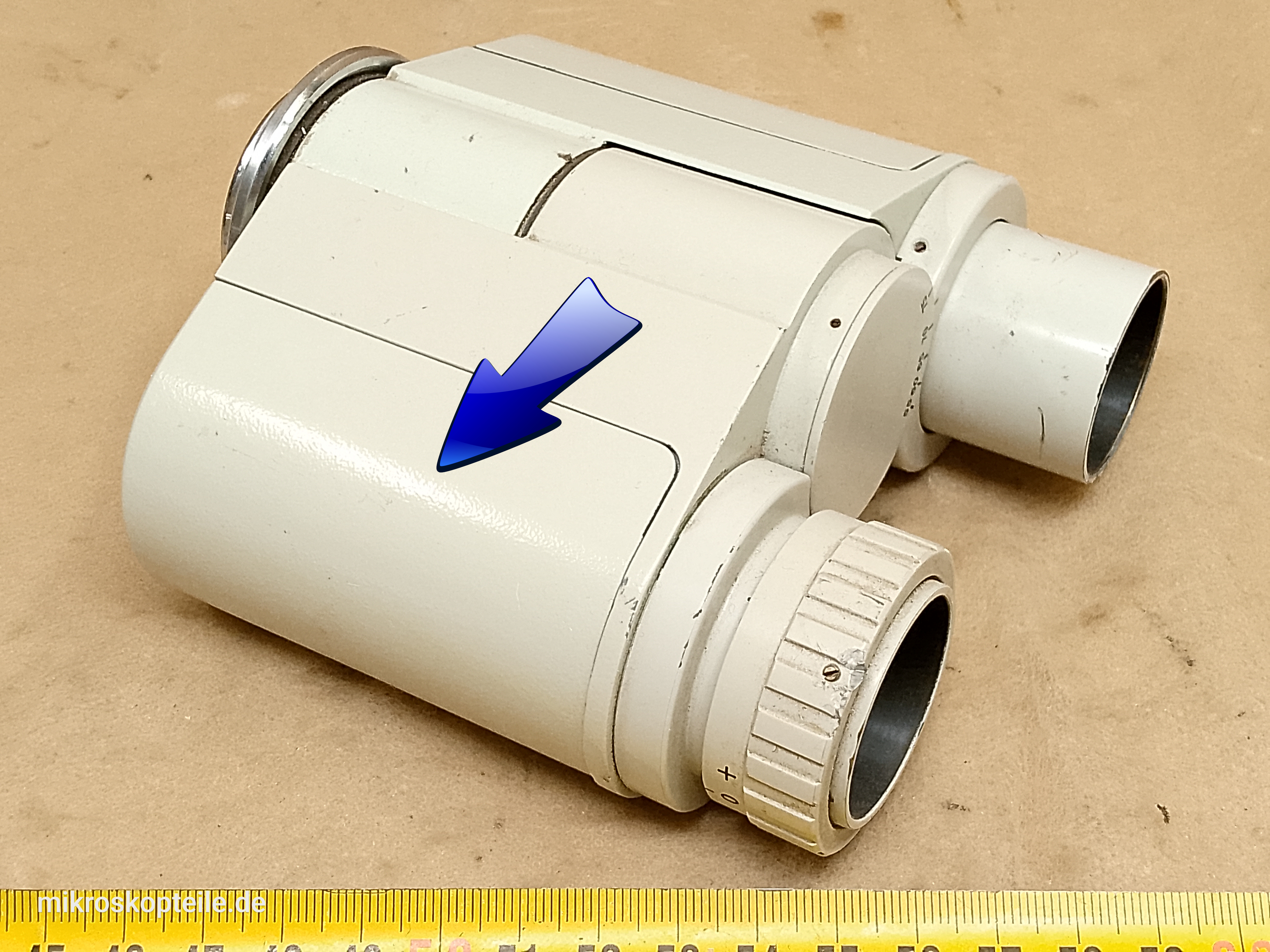

Na ostatnim zdjęciu w galerii widać całą taką głowicę, i za pomocą strzałki jest wskazane, o który element chodzi i gdzie on w głowicy się znajduje. Dzięki temu można go jednoznacznie zidentyfikować.

Głowice szerokiego pola Carl Zeiss Jena (te, które obsługują okulary o średnicy 30 mm) posiadają dwa takie elementy (dwie takie osłony pryzmatów). Osłaniają one pryzmaty prawego i lewego okularu. Obie są identyczne i można je stosować zamiennie, czyli nie ma różnicy w budowie osłony prawej i lewej.

Jest to element do głowicy mikroskopowej - a nie do konkretnego modelu mikroskopu.

Element ten pasuje do głowic obsługujących okulary 30 mm stosowanych między innymi w mikroskopach:
- Carl Zeiss Jena Jenamed
- Carl Zeiss Jena Jenalab
- Carl Zeiss Jena Jenaval
- Carl Zeiss Jena Jenatech
- Carl Zeiss Jena Jenalumar
- Carl Zeiss Jena Jenavert

Niektóre mikroskopy Carl Zeiss Jena Jenalab i Jenamed (np. Jenamed Fluorescence) fabrycznie mają zainstalowane głowice, które mają średnicę montażową okularów 23,2 mm i w takim wypadku ta osłona pryzmatu do nich NIE PASUJE. Pisząc "do nich" mam na myśli "głowicę", gdyż jest to element do głowicy a nie do mikroskopu.

Co ciekawe, szerokokątne głowice binokularowe o średnicy montażowej okularów 30 mm są niekiedy montowane również w starszych mikroskopach serii Mikroval (np. Ergaval i Amplival). Jeśli dodatkowo mikroskop jest wyposażony w szerokokątne obiektywy serii GF-Planachromat (lub GF-Planapochromat stosowane w mikroskopach Docuval) - to stanowi to najlepsze możliwe połączenie dla mikroskopów Carl Zeiss Jena z tubusem 160 mm.

Szerokopolowa głowica mikroskopowa Carl Zeiss Jena z tubusami okularowymi dla okularów o średnicy 30 mm to jest to samo urządzenie jak dwuoczna głowica Baader Mark V stosowana w teleskopach astronomicznych. Są to konstrukcyjnie te same głowice, tylko Baader Mark V ma przerobione złącze montażowe, założone adaptery okularów astronomicznych i niekiedy posiada dodatkowe nadruki. W związku z tym element, który tutaj prezentuję pasuje również do tej głowicy astronomicznej.

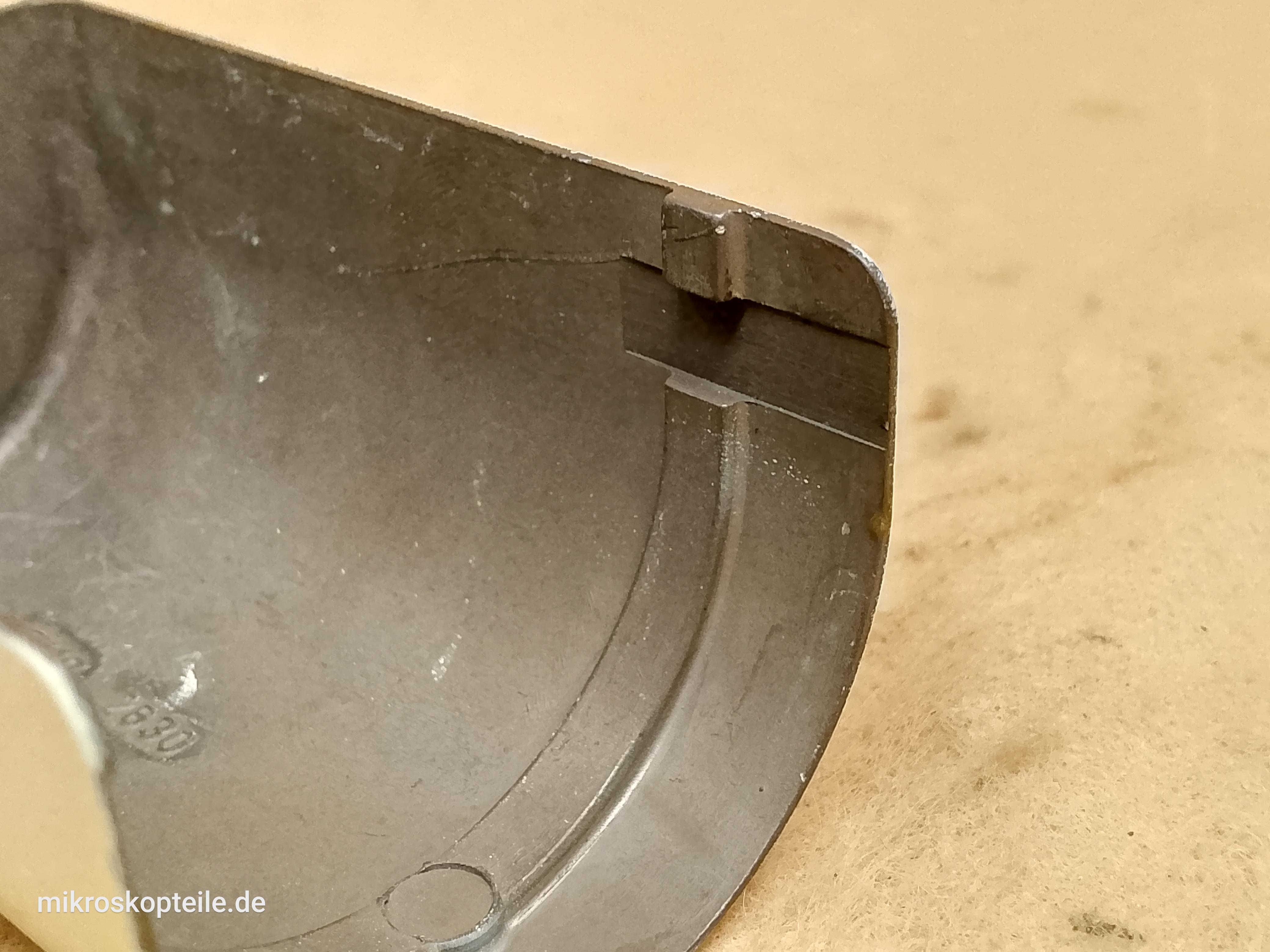

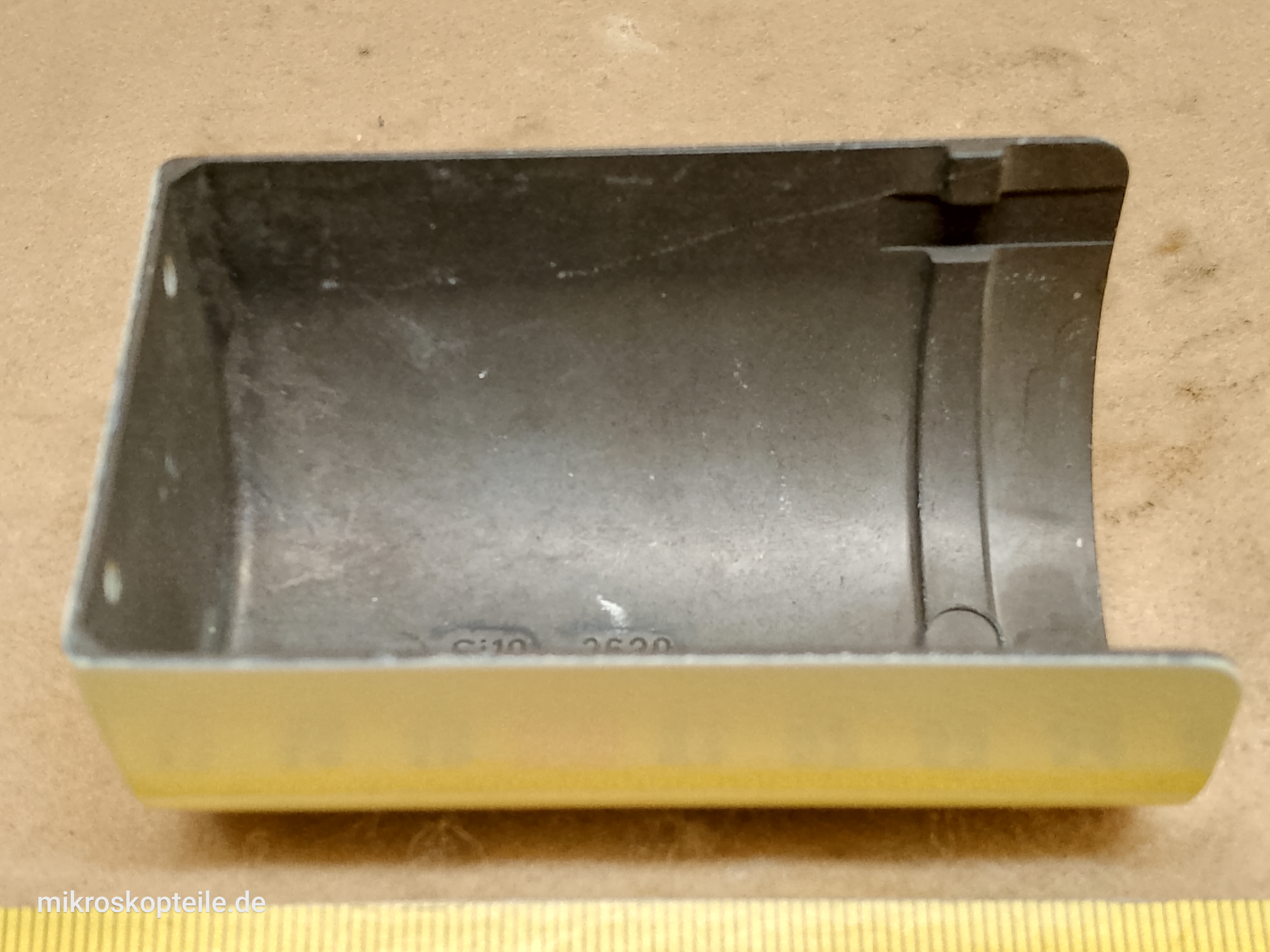

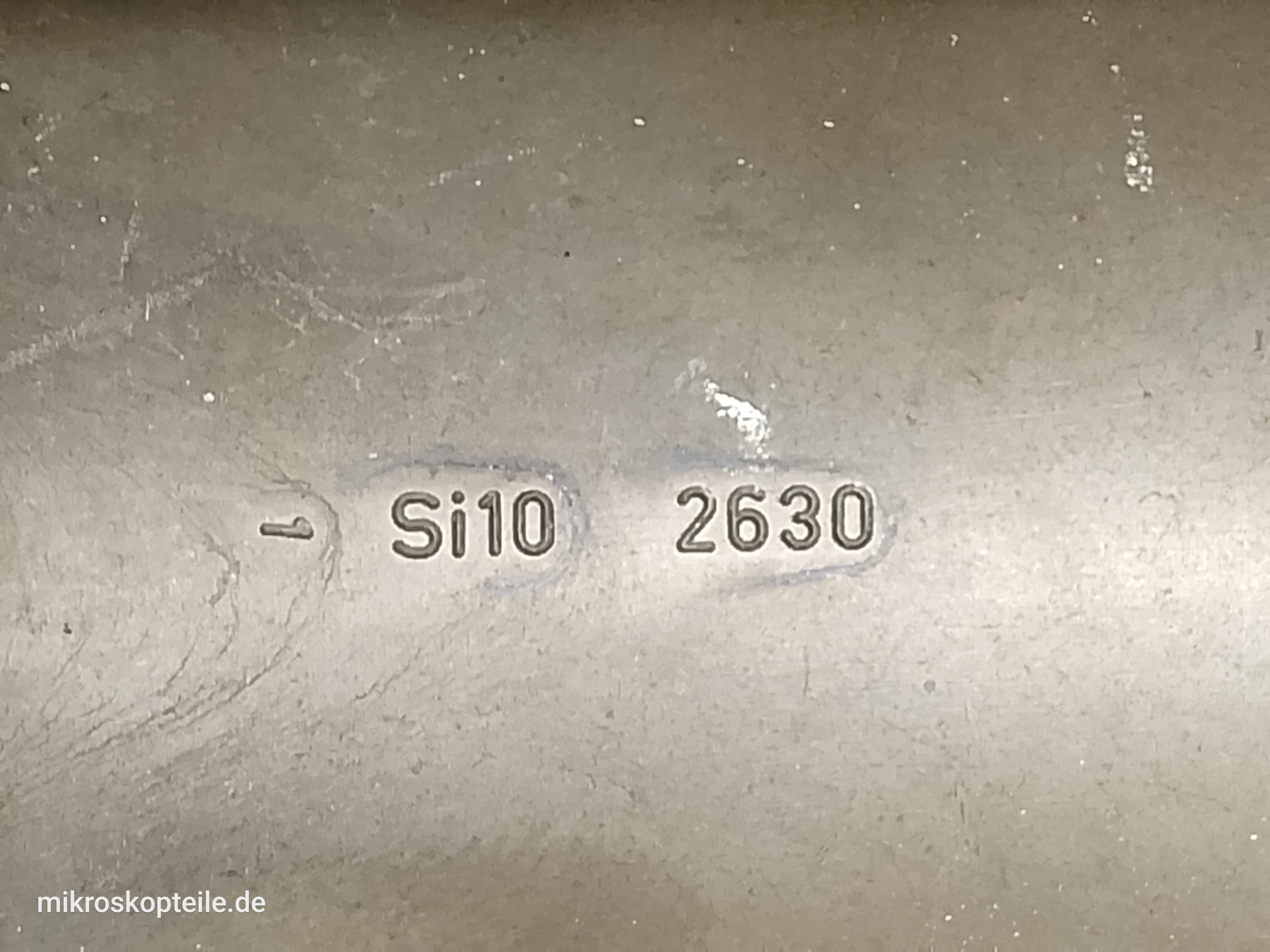

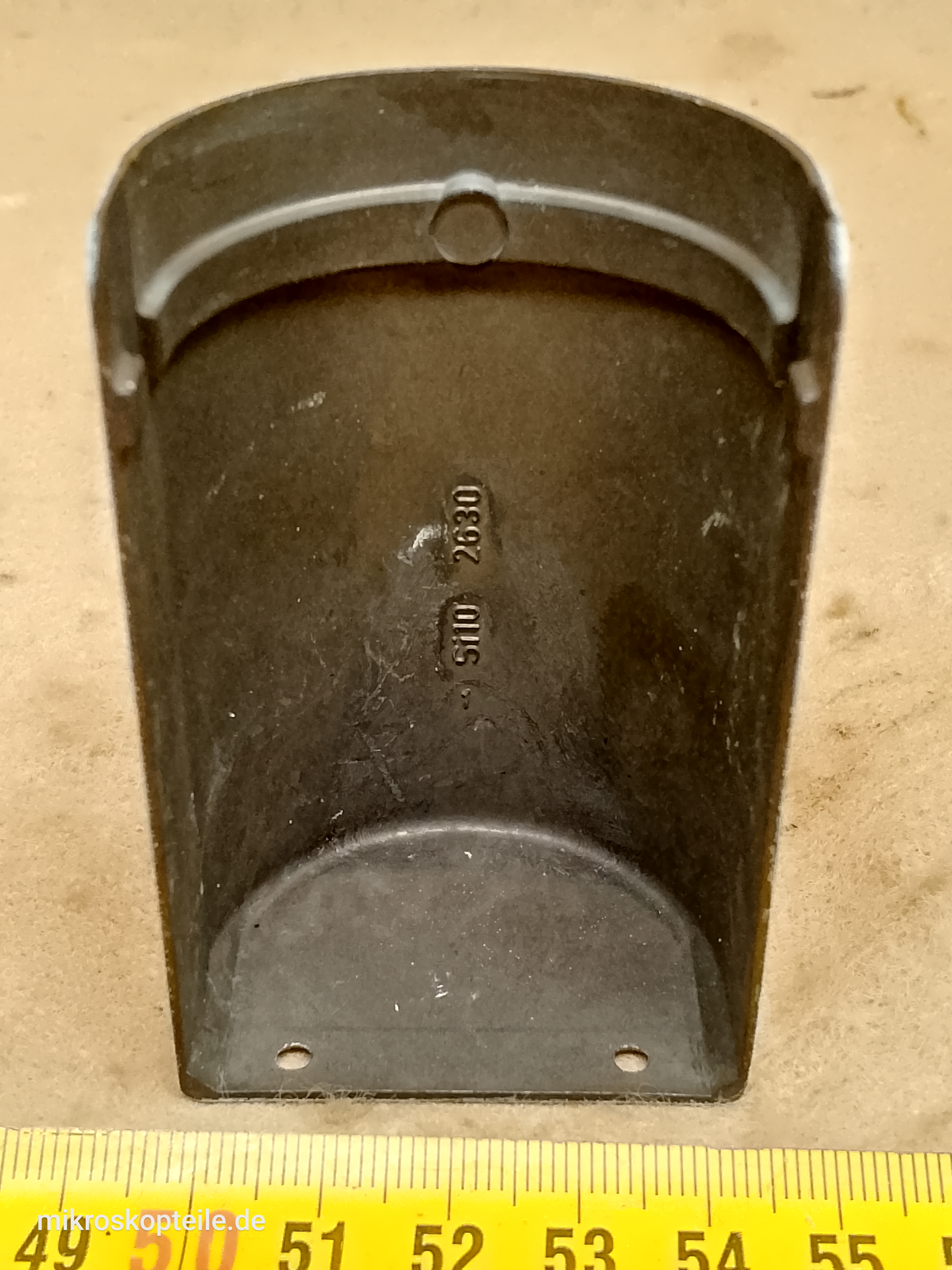

Metalowe, odlewane lub wtryskiwane części firmy Carl Zeiss Jena posiadają swoje numery. Ta część nosi numer: 2630 (pełen zapis: Si10 2630 / Si10 CZ 2630). Dodatkowo obok numeru części znajduje się również cyfra "1" lub "2" różnicująca czy jest to osłona prawego czy lewego pryzmatu - ale to jest jedyna różnica, gdyż mechanicznie te osłony prawa i lewa są identyczne.
