Zeiss Standard - zaślepka przełącznika szerokiego pola pod głowicą mikroskopu (47 30 65) - galeria zdjęć

Opis tej części:

Zaślepka dźwigni soczewki szerokiego pola (Zeiss P/N 47 30 65) do mikroskopów serii Carl Zeiss Standard.

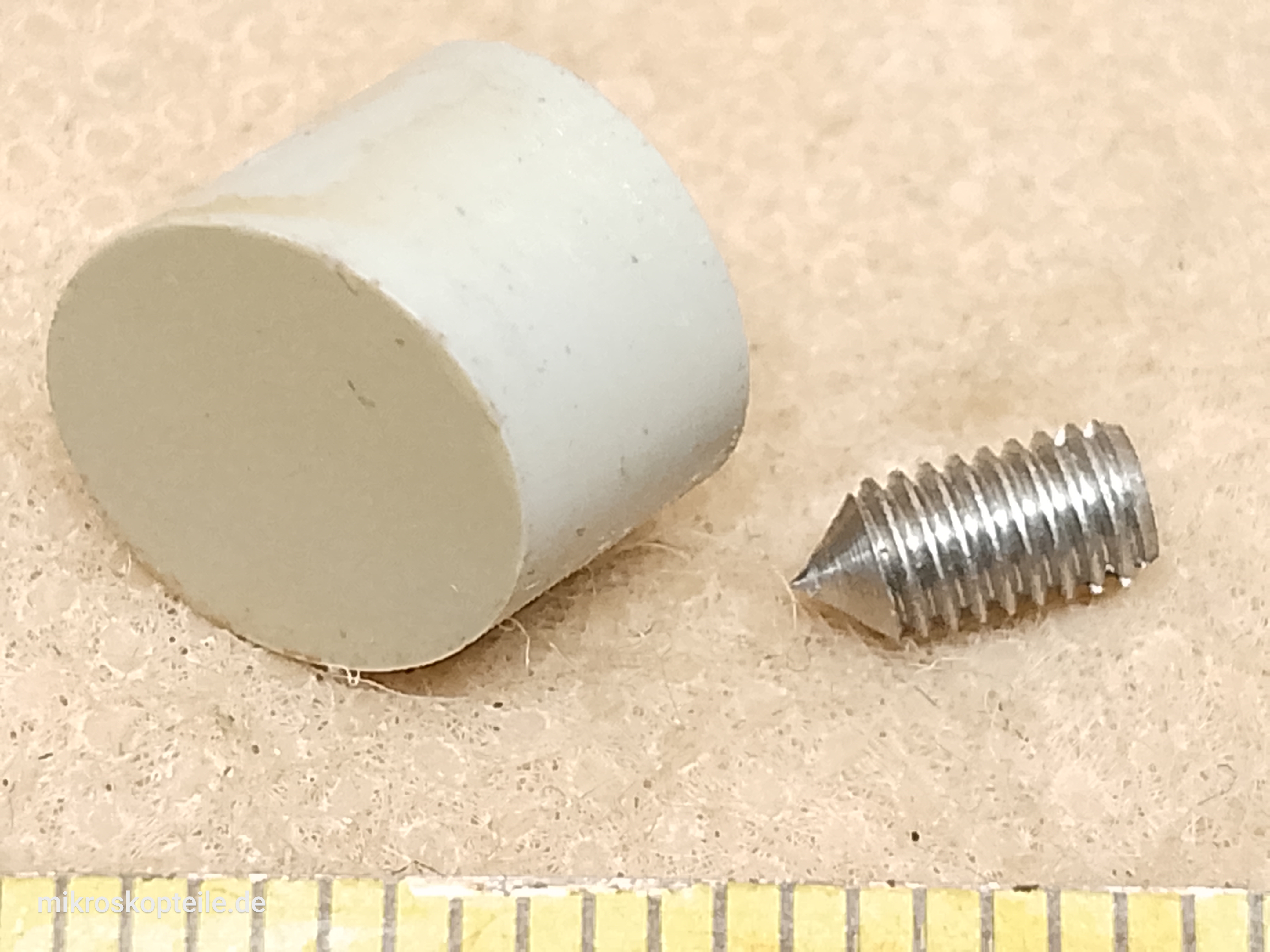

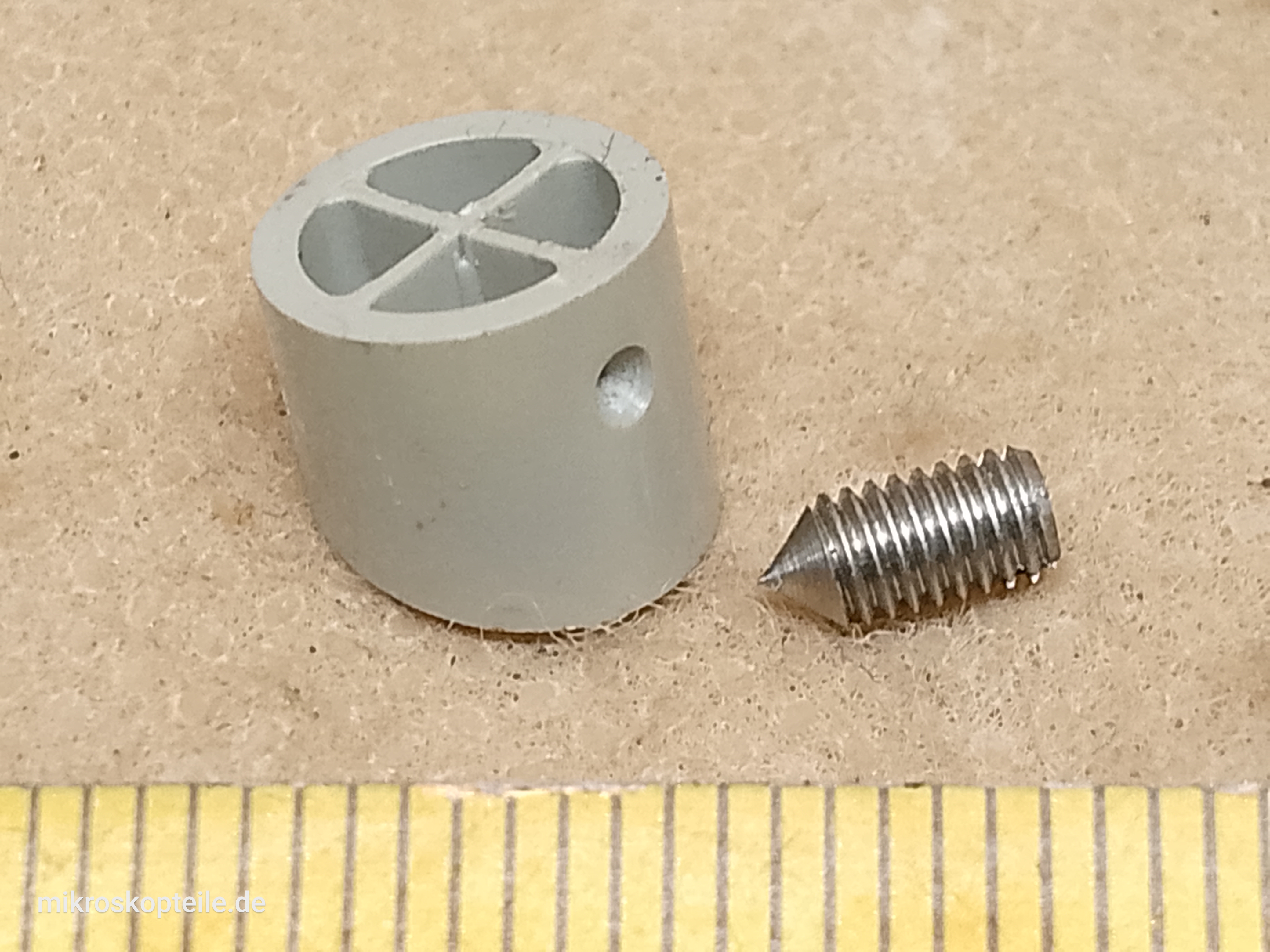

Mikroskopy Zeiss Standard posiadają opcjonalną soczewkę szerokiego pola (Zeiss P/N 47 30 68). Może ona być zamontowana w tubusie nad rewolwerem obiektywowym a pod głowicą okularową. Soczewką tą porusza się za pomocą dźwigni, która wystaje poza obręb tubusu. Dźwignia ta jest nazwana w dokumentacji producenta "Switch to turn axis, e.g. with wide field changer 0.8x-1x". Jeśli w mikroskopie nie ma tego opcjonalnego elementu, to otwór, w którym powinna być dźwignia jest zaślepiony plastikową zaślepką, dodatkowo dociśniętą śrubą mocującą. To jest właśnie ta zaślepka oraz śruba.

Ta konkretna zaślepka została wymontowana z mikroskopu Zeiss Standard 14, który domyślnie nie posiada soczewki z dźwignią, ale najprawdopodobniej pasuje ona do większości modeli serii Standard, np.:
- Zeiss Standard GFL
- Zeiss Standard 16
- Zeiss Standard WL 89

Sama ta zaślepka posiada numer katalogowy (niem. Bestellnummer): Zeiss 47 30 65 (inny zapis: Zeiss 473065) i nosi nazwę "element maskujący tubusu pośredniego".

Nie dość, że sama ta plastikowa zaślepka z biegiem lat się gubi, to dodatkowo sama dźwignia (lub soczewka) ulegają uszkodzeniu i wówczas zachodzi konieczność ich wymontowania. Wówczas, żeby zabezpieczyć optykę w mikroskopie przed kurzem należy zamontować tę właśnie zaślepkę.

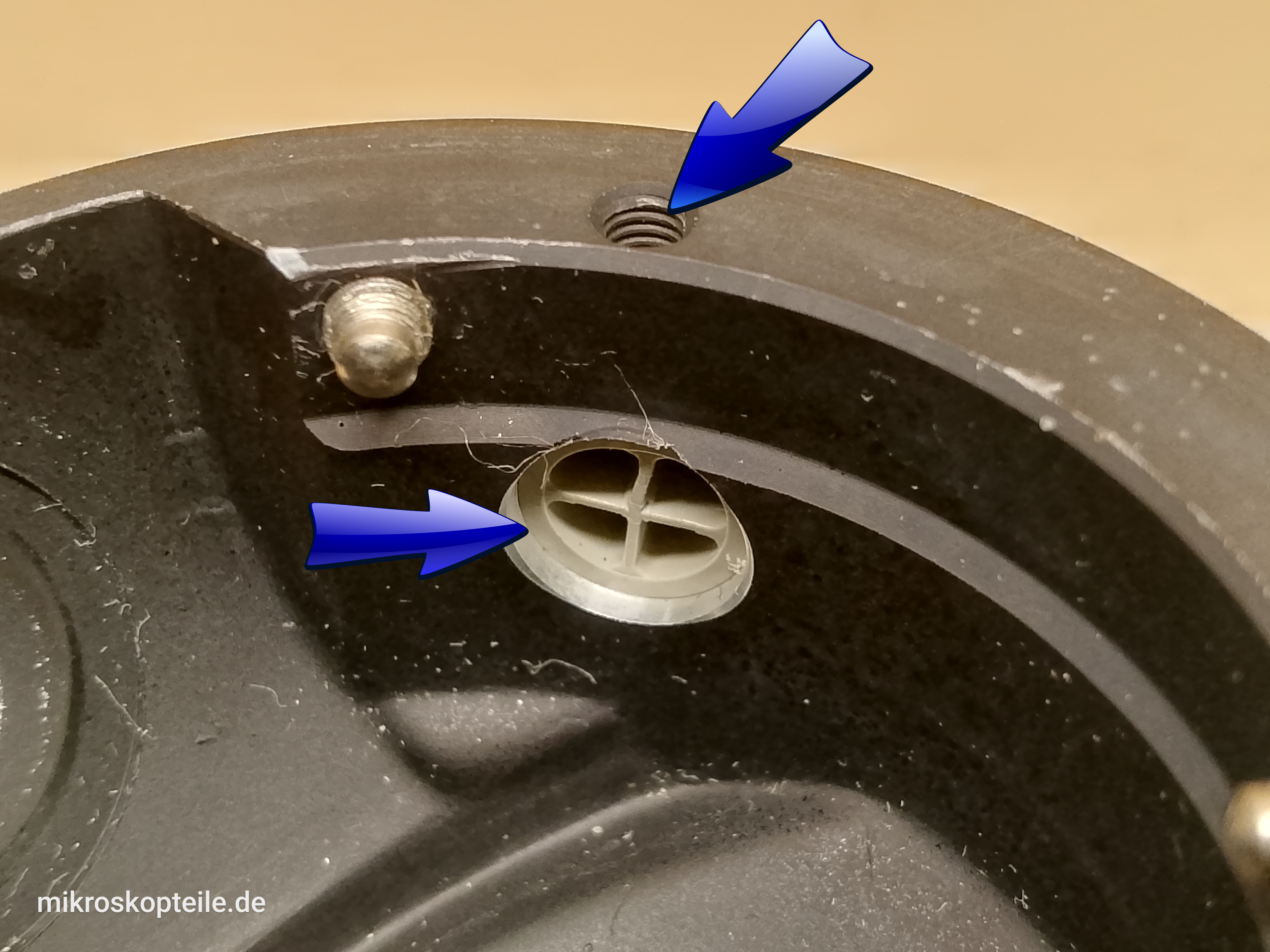

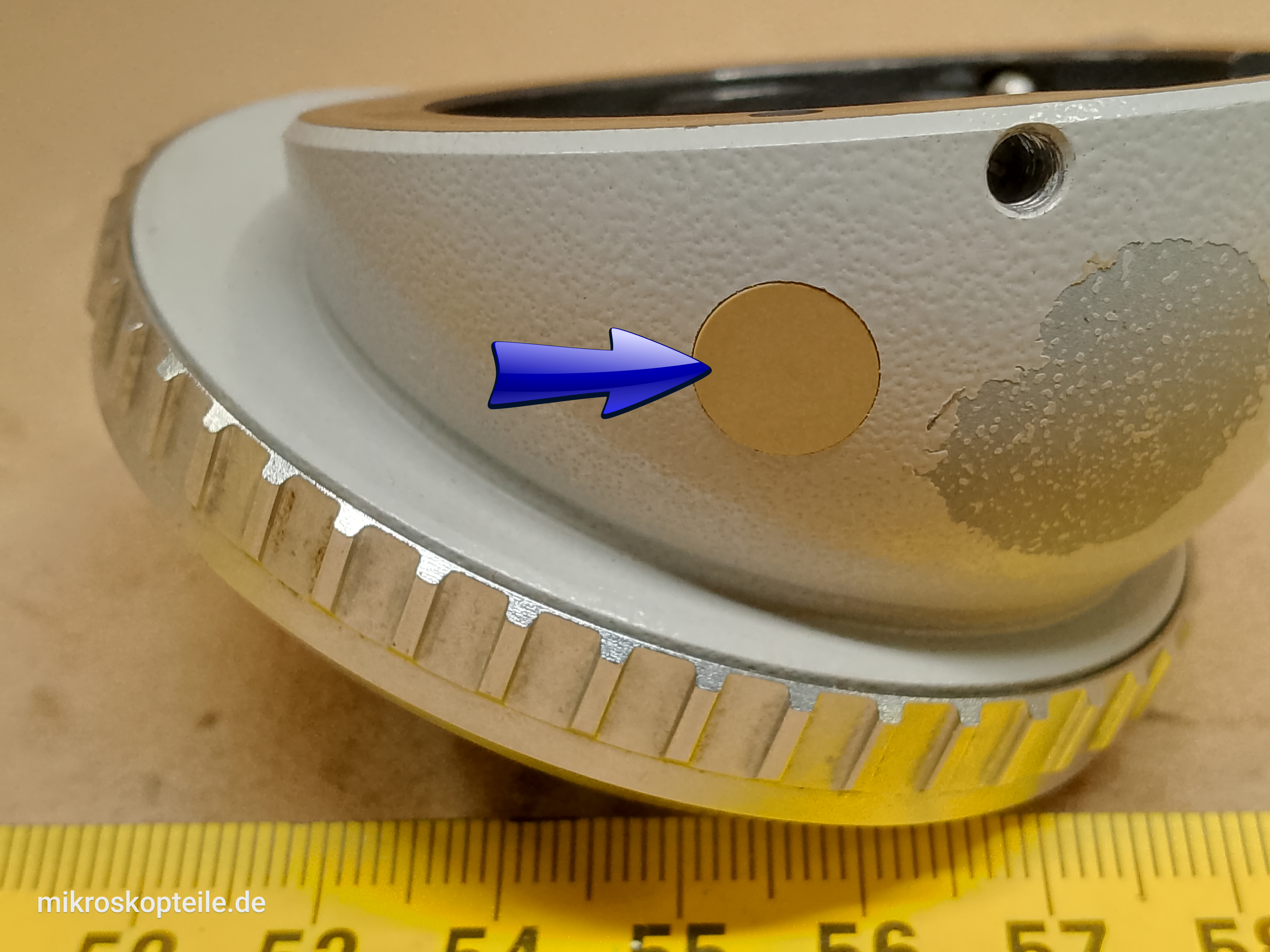

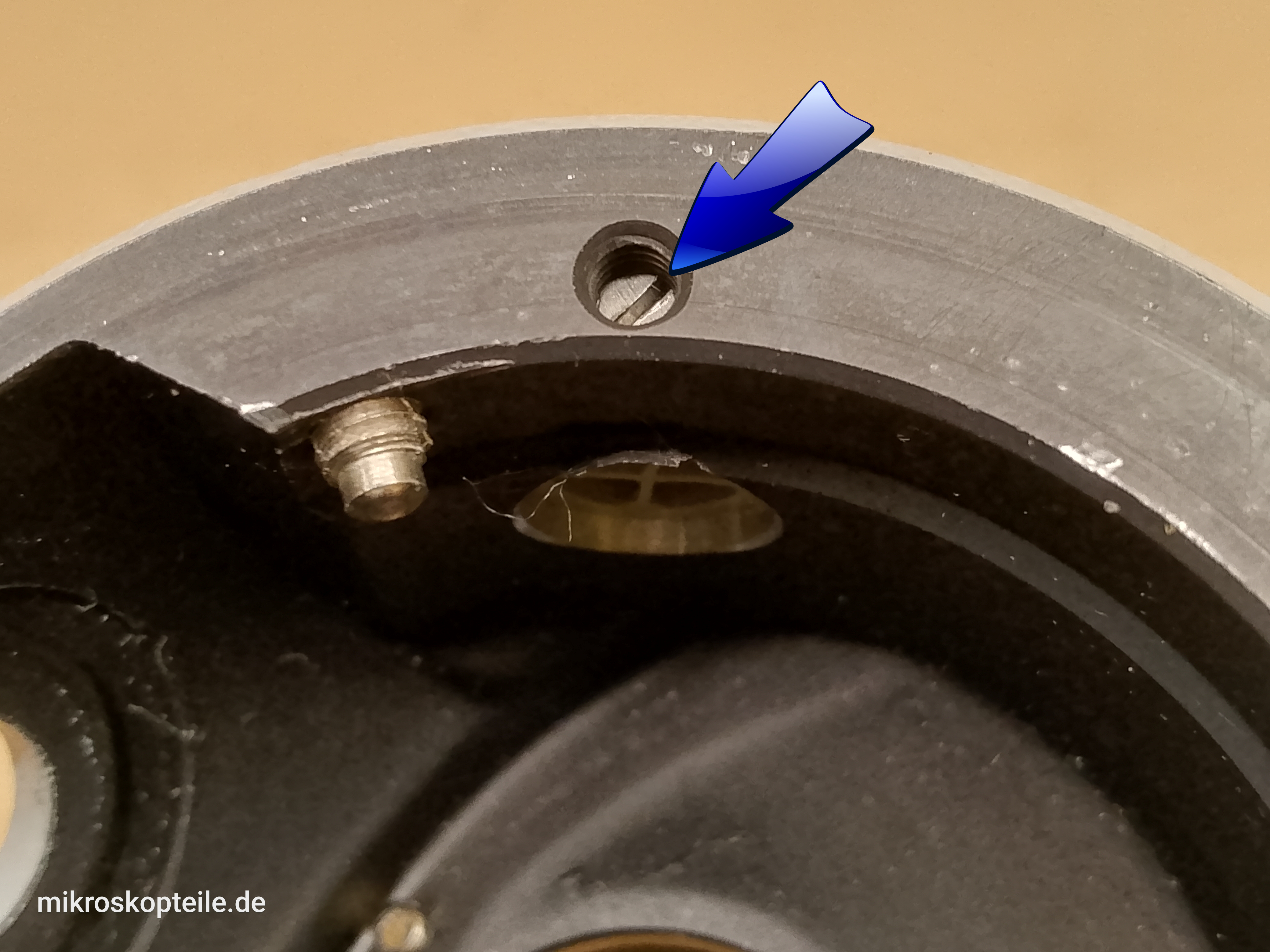

Na ostatnich zdjęciach w galerii za pomocą strzałek pokazuję dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje.

Do czego jest ta część potrzebna?

• niekiedy w kupionych używanych mikroskopach brakuje tej zaślepki
• z biegiem lat tworzywo sztuczne, z którego jest wykonana ta zaślepka może popękać lub się wykruszyć
• gdy soczewka szerokiego pola lub dźwignia ulegnie uszkodzeniu, to po jej wymontowaniu należy zaślepić otwór

Do jakiej kategorii należy ta część?

Zaślepki [ link ] [Inne Zaślepki]

Kto jest producentem tej części?

• Zeiss - Carl Zeiss West Germany [ link ] [Inne Zeiss]
• Carl Zeiss West
• Carl Zeiss West Germany
• Opton

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Zeiss Standard 14 [ link ] [Inne z Standard 14]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Zeiss Standard 14
• Zeiss Standard GFL
• Zeiss Standard WL
• Zeiss Standard 16
• Zeiss Standard Junior
• Zeiss KF 2
