Informacje o części: Zeiss Photomicroscope II / Universal - mikroskopowy oświetlacz 60W (ID: 99684)
Zeiss Photomicroscope II / Universal microscope 60W illuminator with lamp housing
Główne zdjęcie
Opis
Zeiss Photomicroscope II / Universal - mikroskopowy oświetlacz 60WOświetlacz 60-watowy do mikroskopów Carl Zeiss (Oberkochen, West Germany) serii Standard.
Podstawowe wersje mikroskopów Carl Zeiss serii Standard posiadają oświetlacz z żarówką 6V 15W. Można go zastąpić:
a) dużym oświetlaczem z żarówką 12V 60W
b) oświetlaczem halogenowym
To właśnie oświetlacz a) (żarówkowy 60W) tutaj prezentuję.
Podstawowe parametry tego oświetlacza:
- Producent
- Carl Zeiss (Oberkochen, West Germany)
- Model
- 60-watt illuminator
- Napięcie zasilania żarówki
- 12V
- Sposób mocowania obudowy oświetlacza do mikroskopu
- jaskółczy ogon
- Chłodzenie
- pasywne. Cała duża obudowa oświetlacza spełnia jednocześnie funkcję radiatora odprowadzającego ciepło emitowane przez 60-watową żarówkę
- Śruby centrujące
- tak, w oświetlaczu są śruby centrujące wtyk żarówki
- Matówka
- tak, w środku obudowy oświetlacza, przed soczewką kondensora oświetlenia (tzw. kolektora oświetlenia) znajduje się filtr matowy w odchylanej obudowie flip-out
Ten egzemplarz został wymontowany z mikroskopu Carl Zeiss Photomicroscope II. Pasuje jednak do większości modeli serii Zeiss Standard.
Ten oświetlacz pasuje do mikroskopów:
- Zeiss Standard 16 / GFL
- Zeiss Standard WL / WL 89
- Zeiss Universal
- Zeiss Photomicroscope
- Zeiss Photomicroscope II
- Zeiss Photomicroscope III RS
- ale również do mikroskopu odwróconego Zeiss IM 35 / ICM 405
▼ Więcej o tym elemencie
Oto cytat z instrukcji do mikroskopu Zeiss Photomicroscope II:
Oświetlacz 60-watowyZamiast wbudowanego w podstawę oświetlacza 6 V 15 W, do statywu mikroskopu można na stałe przymocować oświetlacz 60-watowy. W tym celu, po odkręceniu dolnej płyty, należy zdemontować tubus kolektora z kondensorem lampy (46 70 50) i zastąpić go tubusem łączącym (46 70 41, Rys. 15). Oświetlacz 60-watowy montuje się w standardowy sposób za pomocą pierścienia z jaskółczym ogonem, podobnie jak na przykład tubus mikroskopowy. Transformator regulowany jest identyczny jak w przypadku oświetlacza podstawowego i dostarcza napięcie w zakresie od 0 do 20 woltów. Przy użyciu tego wyposażenia obowiązuje czerwona skala woltomierza.
Konieczne jest, aby wspomnieć o kilku sprawach:
- jeśli w mikroskopie obecnie zamontowane jest oświetlenie standardowe, czyli 6V 15W to należy wymienić uchwyt oświetlacza (jest to opisane w instrukcji, której fragment zacytowałem powyżej)
- obudowa tego oświetlacza jest szara. Niektóre modele mikroskopów Carl Zeiss serii Standard mogą mieć obudowy w kolorach czarnym, kremowym lub młotkowanym. Ten oświetlacz będzie do nich pasować, ale może wizualnie nie być to estetyczne
- na rynku praktycznie nie ma zasilaczy, które mają znamionową moc wyjściową 60W tak jak ta żarówka. Do zasilania tego źródła światła stosuje się zasilacze 12V 100W
- zauważ, że dokładnie taki sam (!) oświetlacz jest stosowany w mikroskopach odwróconych Zeiss ICM 405 / IM 35. Zapoznaj się z opisem takiego oświetlacza numer 00697 w tej bazie danych. TAK - to są takie same oświetlacze, jednak tamten został wymontowany z mikroskopu odwróconego i posiada osobny opis. Tam też są dodatkowe zdjęcia. W instrukcji mikroskopu Zeiss IM 35 uchwyt żarówki nosi nazwę "Lamp socket 60 P/N 46 80 15", zaś obudowa oświetlacza nosi nazwę "Lamp housing with lamp condenser P/N 46 72 27"
- ten oświetlacz można stosować zarówno do oświetlenia przechodzącego jak i EPI odbitego.
- jeśli chcesz sam dorobić uchwyt oświetlacza DIY, gdyż nie posiadasz oryginalnego (Zeiss P/N 46 70 41) to przyda się informacja, że średnica jaskółczego ogona w prezentowanym tu oświetlaczu wynosi 43 mm, czyli tyle samo co np. średnica w kondensorach mikroskopowych lub głowicach jedno / dwuocznych lub trino. To znaczy, że do wykonania własnego DIY uchwytu oświetlacza można użyć np. uchwytu głowicy

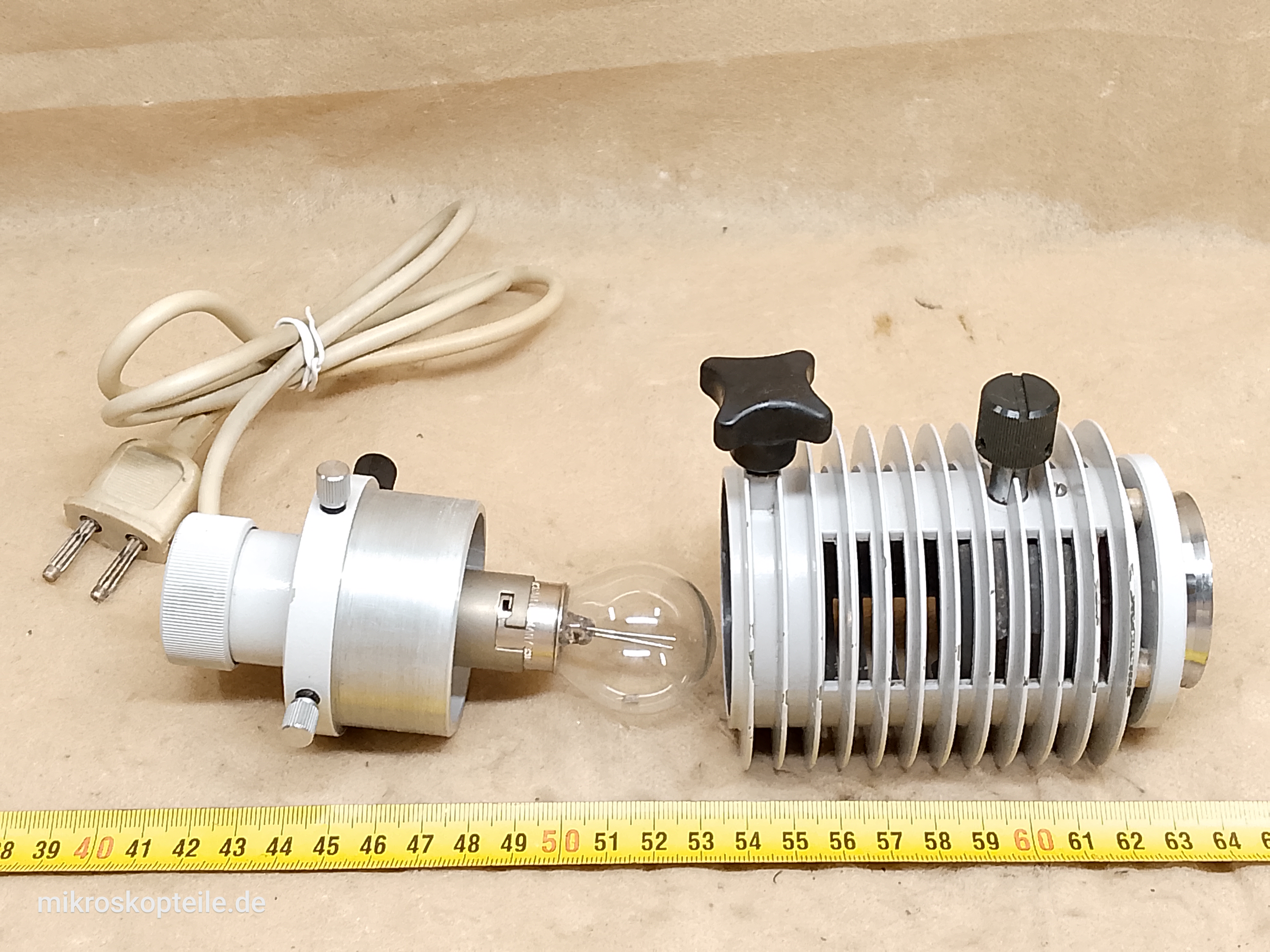

Ważne: na zdjęciach widać, że w uchwycie żarówki znajduje się żarówka. Ta żarówka NIE ŚWIECI, ponieważ jest przepalona. Na zdjęciach pokazuję ją, żeby było widać jaki model żarówki stosowany jest w tym oświetlaczu.
Producent
Zeiss - (Carl Zeiss West Germany) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli posiadasz mikroskop Carl Zeiss serii Standard / Photomicroscope bez oświetlacza
- jeśli chcesz wymienić posiadany oświetlacz 6V 15W na silniejszy
- jeśli posiadasz już taki 60 watowy oświetlacz, ale uległ uszkodzeniu (np. pękła soczewka kondensora oświetlenia)
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
