Zeiss Photomicroscope II / Universal - mikroskopowy oświetlacz 60W - galeria zdjęć

Opis tej części:

Oświetlacz 60-watowy do mikroskopów Carl Zeiss (Oberkochen, West Germany) serii Standard.

Podstawowe wersje mikroskopów Carl Zeiss serii Standard posiadają oświetlacz z żarówką 6V 15W. Można go zastąpić:
a) dużym oświetlaczem z żarówką 12V 60W
b) oświetlaczem halogenowym

To właśnie oświetlacz a) (żarówkowy 60W) tutaj prezentuję.

Podstawowe parametry tego oświetlacza:
Producent: Carl Zeiss (Oberkochen, West Germany)
Model: 60-watt illuminator
Napięcie zasilania żarówki: 12V
Sposób mocowania obudowy oświetlacza do mikroskopu: jaskółczy ogon
Chłodzenie: pasywne. Cała duża obudowa oświetlacza spełnia jednocześnie funkcję radiatora odprowadzającego ciepło emitowane przez 60-watową żarówkę
Śruby centrujące: tak, w oświetlaczu są śruby centrujące wtyk żarówki
Matówka: tak, w środku obudowy oświetlacza, przed soczewką kondensora oświetlenia (tzw. kolektora oświetlenia) znajduje się filtr matowy w odchylanej obudowie flip-out

Ten egzemplarz został wymontowany z mikroskopu Carl Zeiss Photomicroscope II. Pasuje jednak do większości modeli serii Zeiss Standard.

Ten oświetlacz pasuje do mikroskopów:
- Zeiss Standard 16 / GFL
- Zeiss Standard WL / WL 89
- Zeiss Universal
- Zeiss Photomicroscope
- Zeiss Photomicroscope II
- Zeiss Photomicroscope III RS
- ale również do mikroskopu odwróconego Zeiss IM 35 / ICM 405

Oto cytat z instrukcji do mikroskopu Zeiss Photomicroscope II:

Oświetlacz 60-watowyZamiast wbudowanego w podstawę oświetlacza 6 V 15 W, do statywu mikroskopu można na stałe przymocować oświetlacz 60-watowy. W tym celu, po odkręceniu dolnej płyty, należy zdemontować tubus kolektora z kondensorem lampy (46 70 50) i zastąpić go tubusem łączącym (46 70 41, Rys. 15). Oświetlacz 60-watowy montuje się w standardowy sposób za pomocą pierścienia z jaskółczym ogonem, podobnie jak na przykład tubus mikroskopowy. Transformator regulowany jest identyczny jak w przypadku oświetlacza podstawowego i dostarcza napięcie w zakresie od 0 do 20 woltów. Przy użyciu tego wyposażenia obowiązuje czerwona skala woltomierza.

Konieczne jest, aby wspomnieć o kilku sprawach:
- jeśli w mikroskopie obecnie zamontowane jest oświetlenie standardowe, czyli 6V 15W to należy wymienić uchwyt oświetlacza (jest to opisane w instrukcji, której fragment zacytowałem powyżej)
- obudowa tego oświetlacza jest szara. Niektóre modele mikroskopów Carl Zeiss serii Standard mogą mieć obudowy w kolorach czarnym, kremowym lub młotkowanym. Ten oświetlacz będzie do nich pasować, ale może wizualnie nie być to estetyczne
- na rynku praktycznie nie ma zasilaczy, które mają znamionową moc wyjściową 60W tak jak ta żarówka. Do zasilania tego źródła światła stosuje się zasilacze 12V 100W
- zauważ, że dokładnie taki sam (!) oświetlacz jest stosowany w mikroskopach odwróconych Zeiss ICM 405 / IM 35. Zapoznaj się z opisem takiego oświetlacza numer 00697 w tej bazie danych. TAK - to są takie same oświetlacze, jednak tamten został wymontowany z mikroskopu odwróconego i posiada osobny opis. Tam też są dodatkowe zdjęcia. W instrukcji mikroskopu Zeiss IM 35 uchwyt żarówki nosi nazwę "Lamp socket 60 P/N 46 80 15", zaś obudowa oświetlacza nosi nazwę "Lamp housing with lamp condenser P/N 46 72 27"
- ten oświetlacz można stosować zarówno do oświetlenia przechodzącego jak i EPI odbitego.
- jeśli chcesz sam dorobić uchwyt oświetlacza DIY, gdyż nie posiadasz oryginalnego (Zeiss P/N 46 70 41) to przyda się informacja, że średnica jaskółczego ogona w prezentowanym tu oświetlaczu wynosi 43 mm, czyli tyle samo co np. średnica w kondensorach mikroskopowych lub głowicach jedno / dwuocznych lub trino. To znaczy, że do wykonania własnego DIY uchwytu oświetlacza można użyć np. uchwytu głowicy

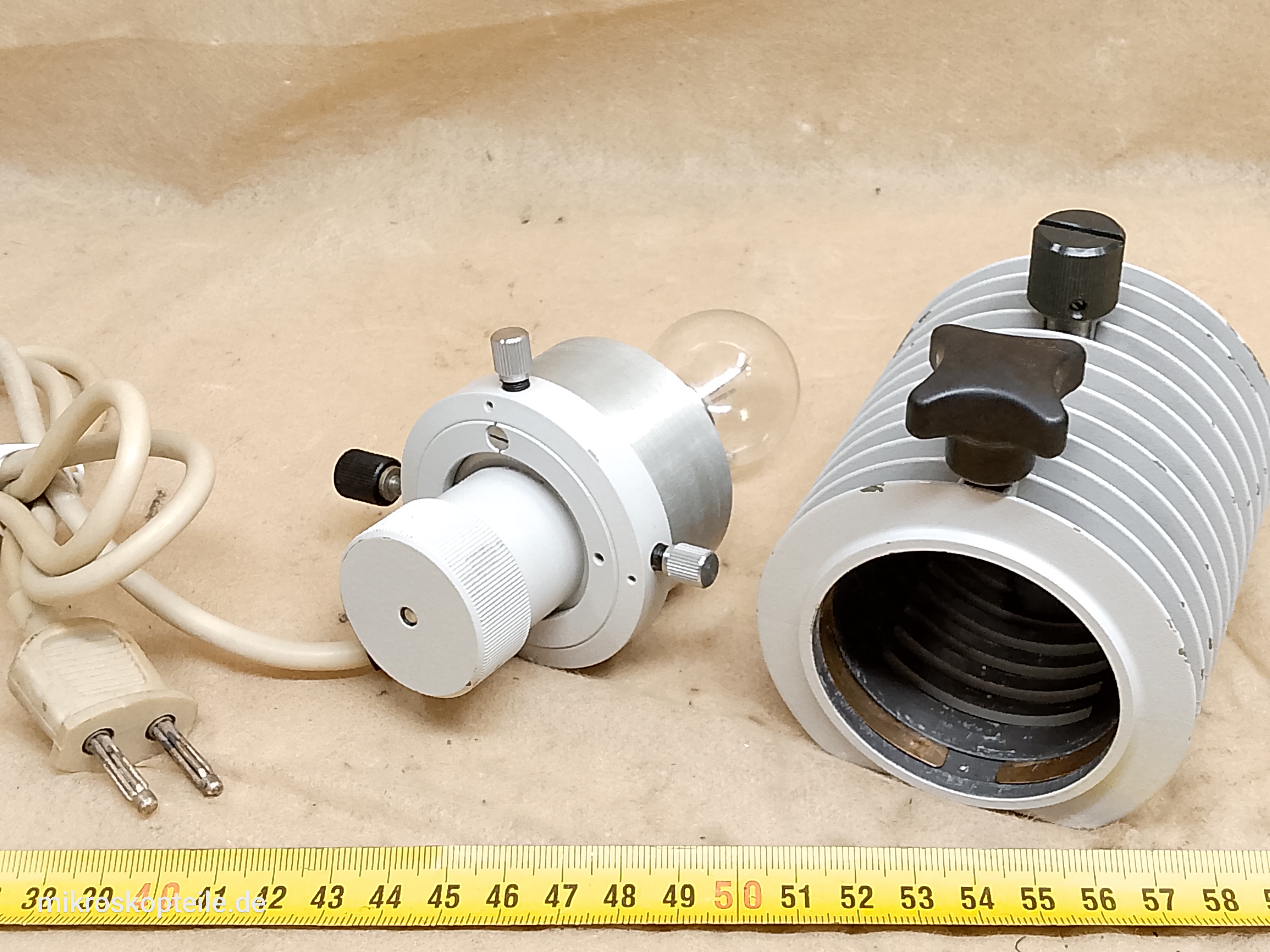

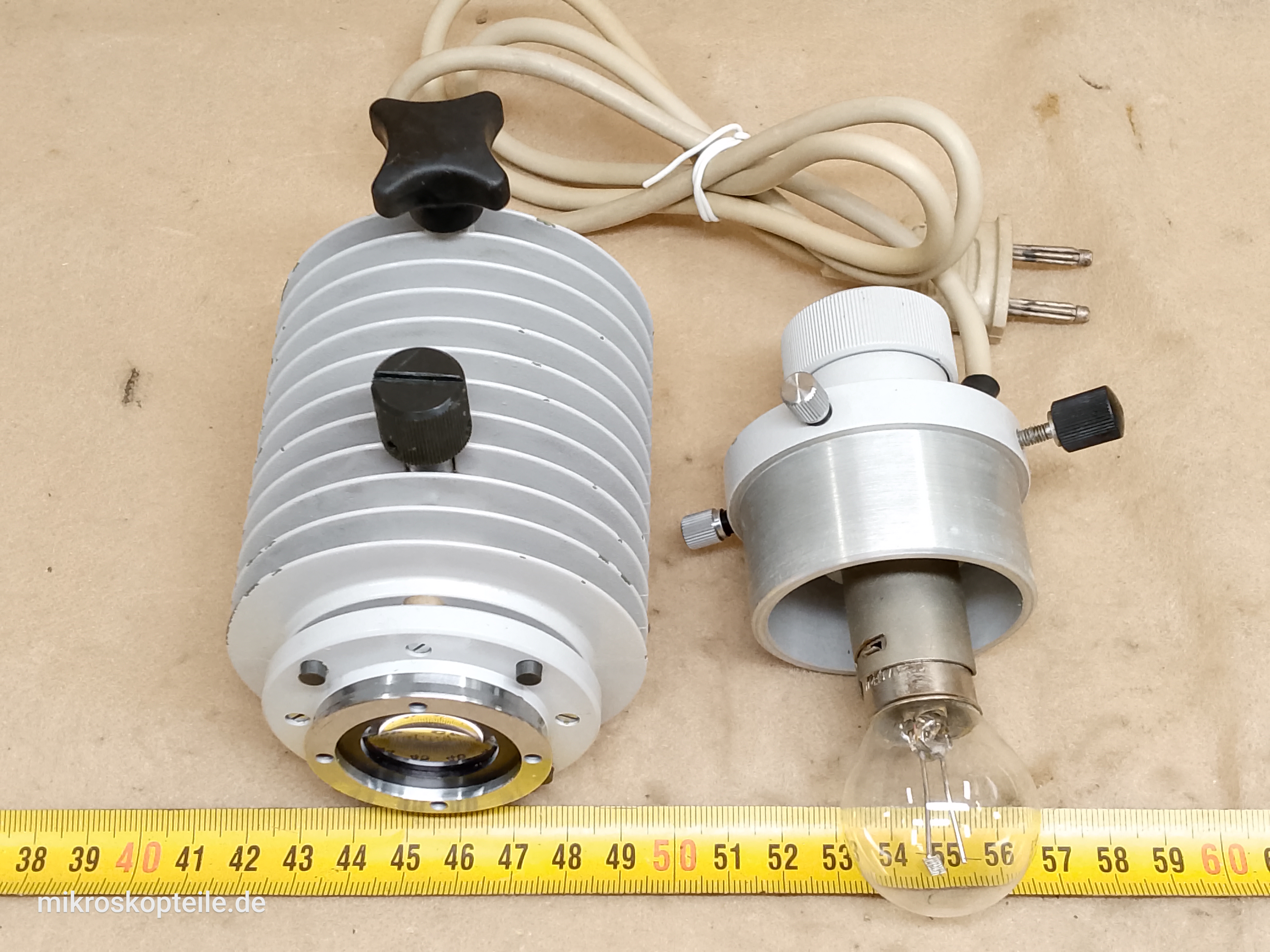

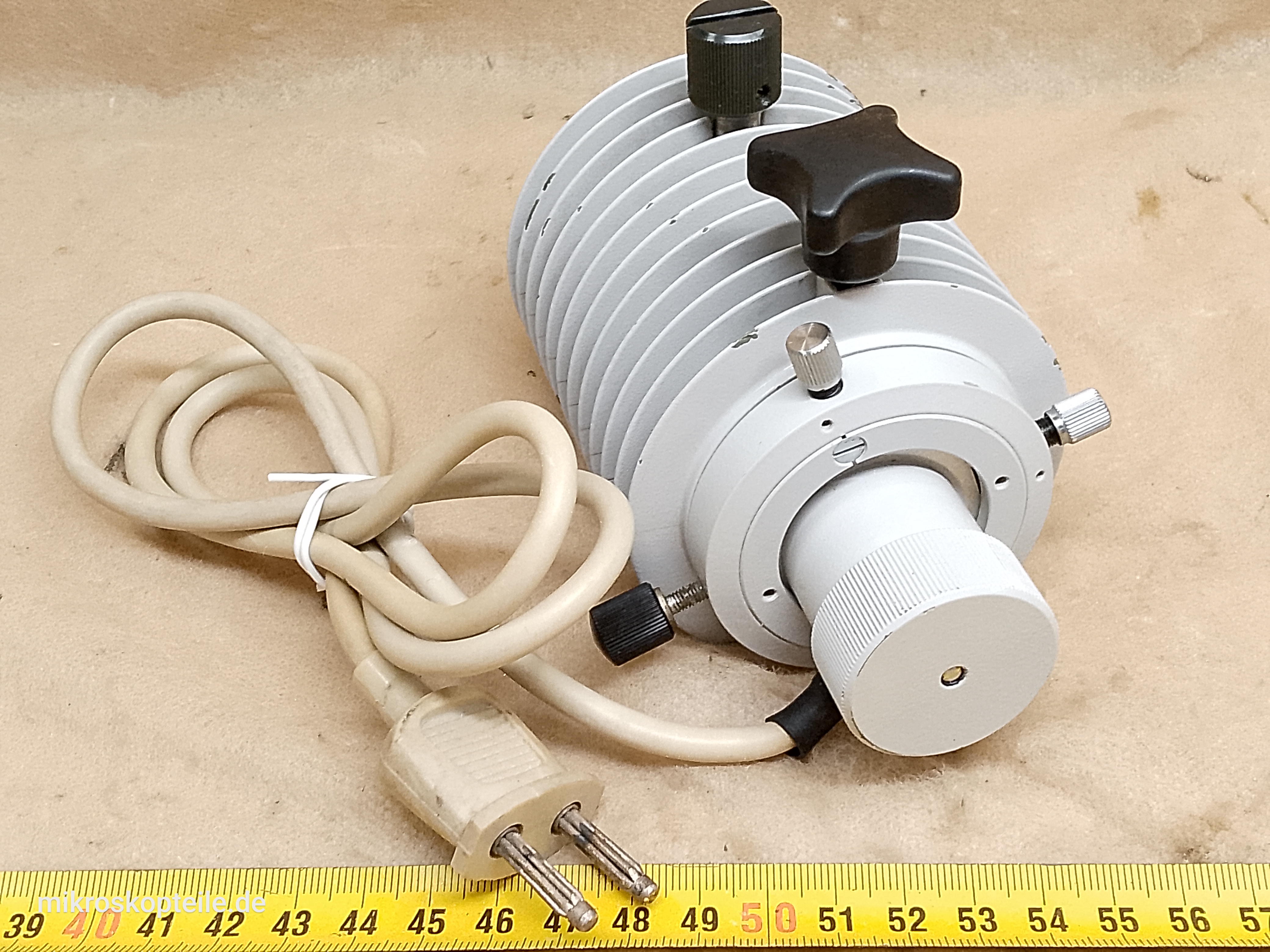

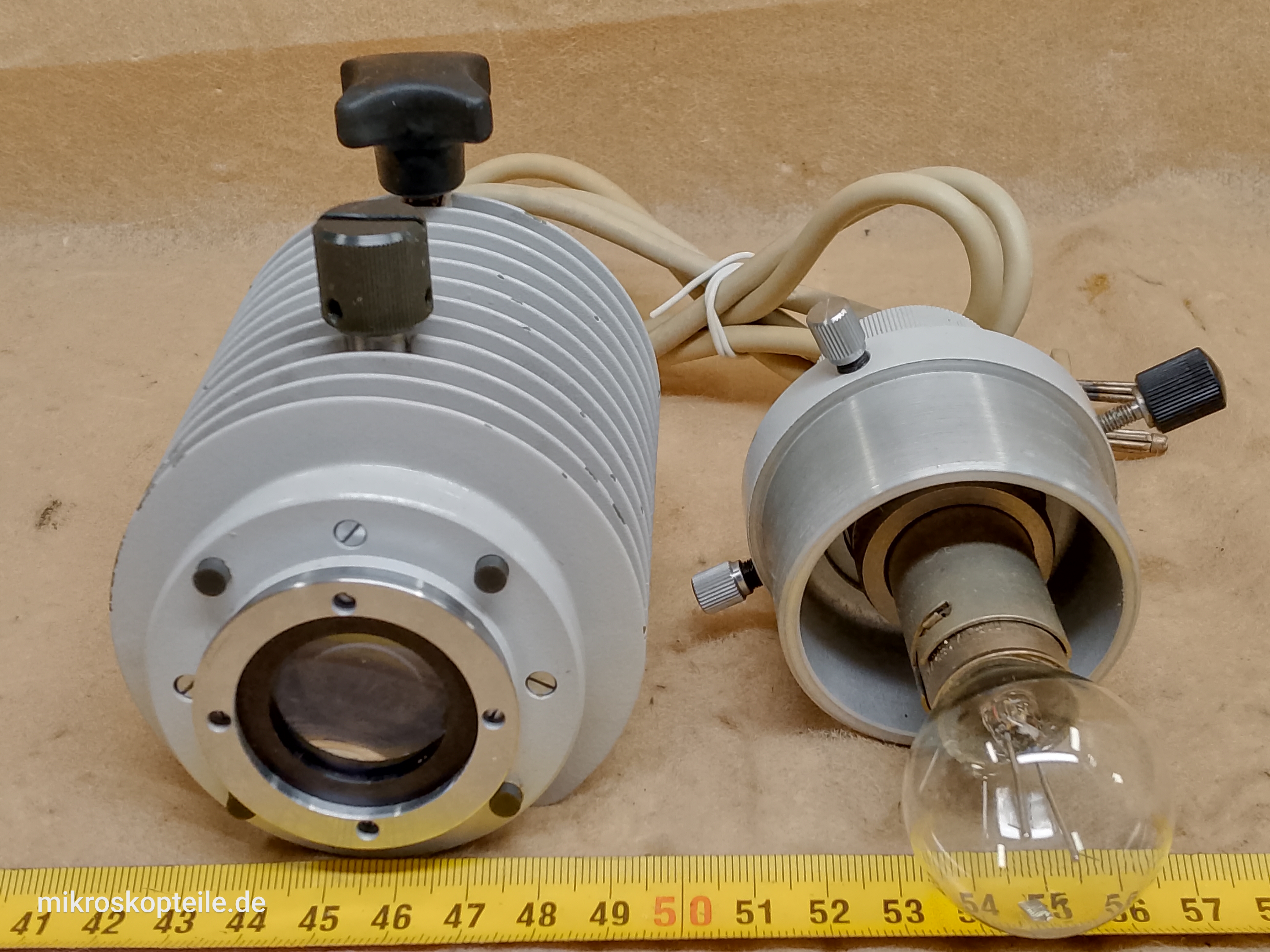

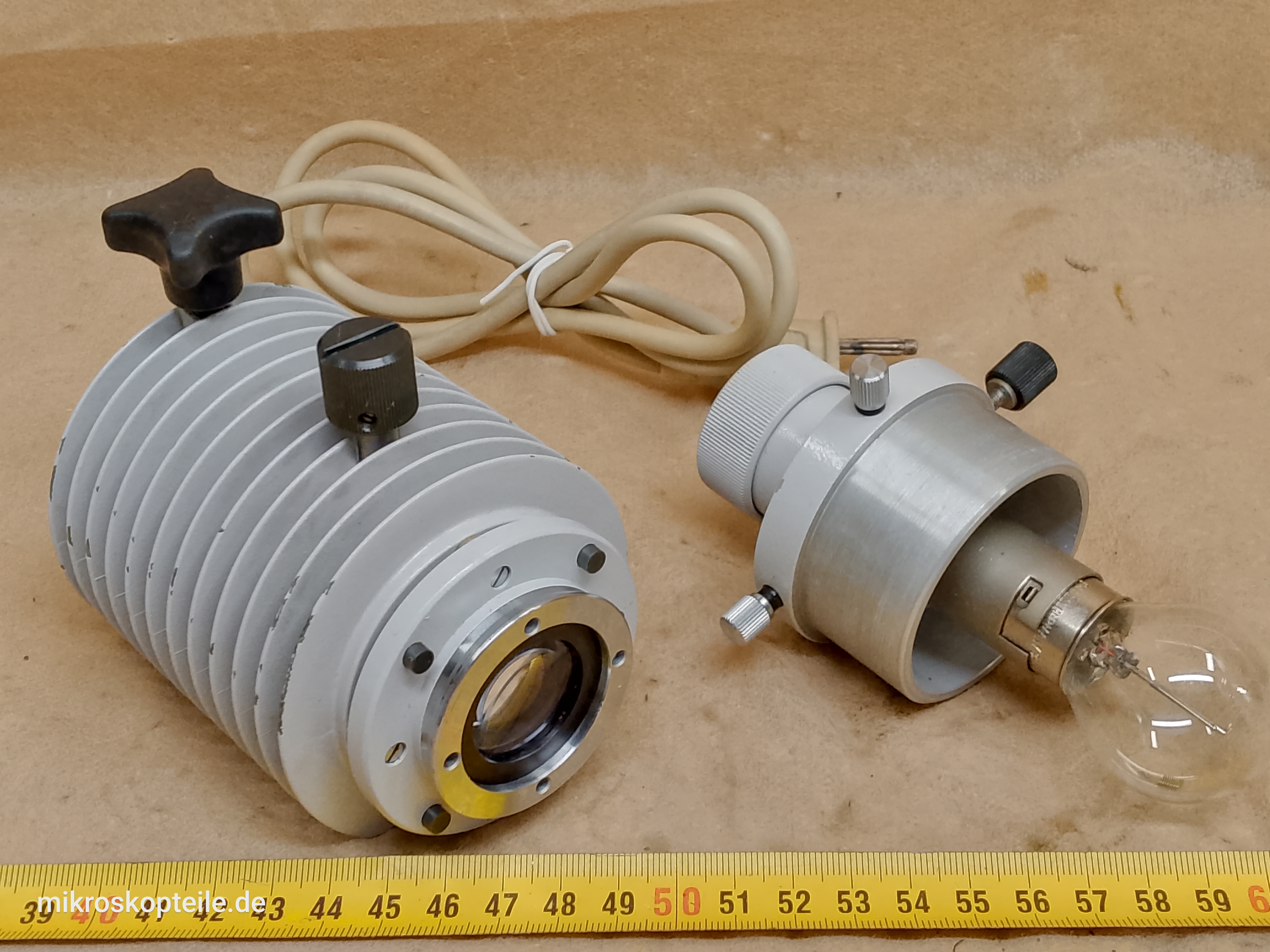

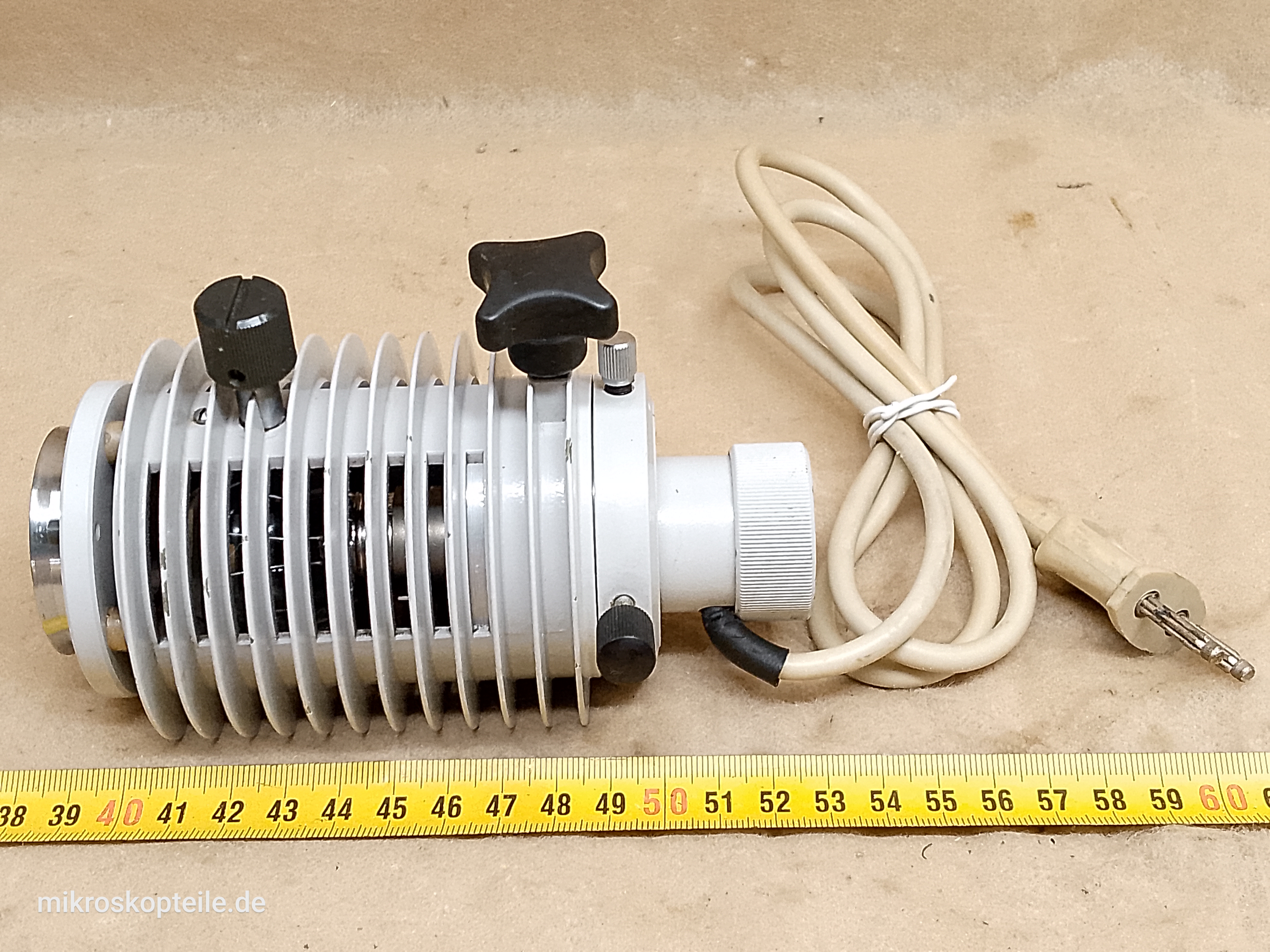

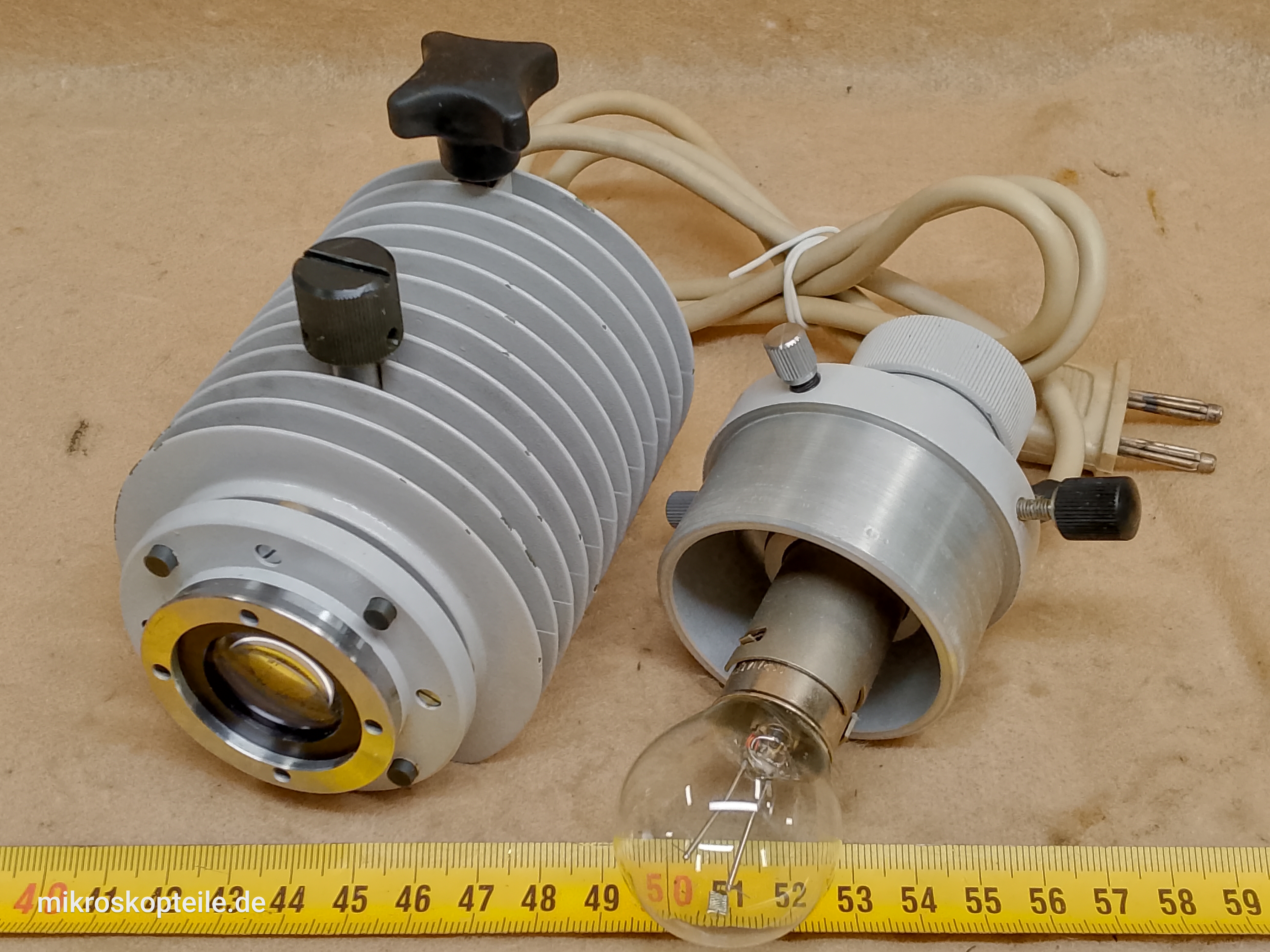

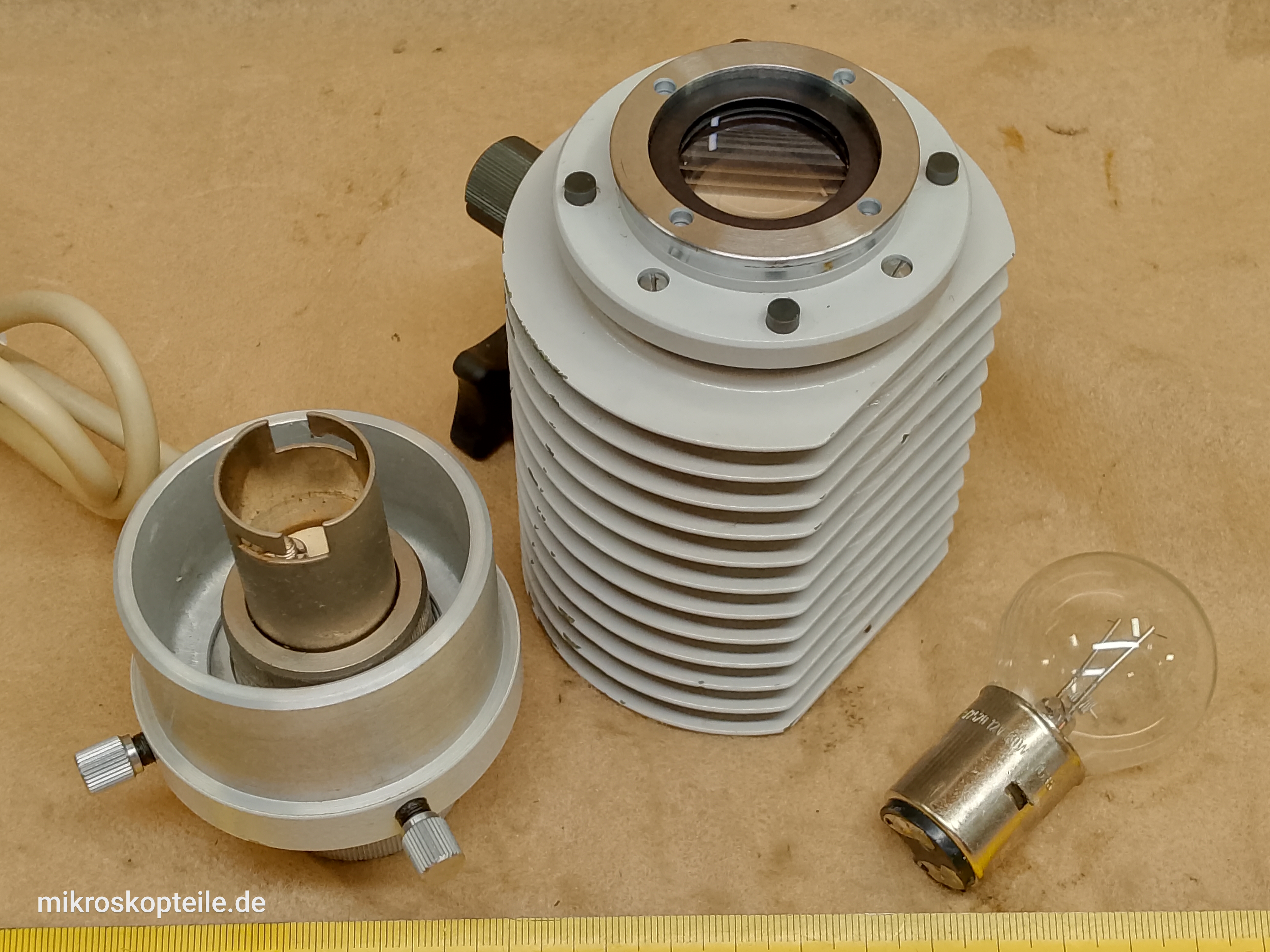

Ważne: na zdjęciach widać, że w uchwycie żarówki znajduje się żarówka. Ta żarówka NIE ŚWIECI, ponieważ jest przepalona. Na zdjęciach pokazuję ją, żeby było widać jaki model żarówki stosowany jest w tym oświetlaczu.

Do czego jest ta część potrzebna?

• jeśli posiadasz mikroskop Carl Zeiss serii Standard / Photomicroscope bez oświetlacza
• jeśli chcesz wymienić posiadany oświetlacz 6V 15W na silniejszy
• jeśli posiadasz już taki 60 watowy oświetlacz, ale uległ uszkodzeniu (np. pękła soczewka kondensora oświetlenia)

Do jakiej kategorii należy ta część?

Oświetlacze [ link ] [Inne Oświetlacze]

Kto jest producentem tej części?

• Zeiss - Carl Zeiss West Germany [ link ] [Inne Zeiss]
• Carl Zeiss West
• Carl Zeiss West Germany
• Opton

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Zeiss Photomicroscope II [ link ] [Inne z Photomicroscope II]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Zeiss Photomicroscope
• Zeiss Universal
• Zeiss Standard WL
• Zeiss Photomicroscope II
• Zeiss Photomicroscope III RS
• Zeiss Standard 14
• Zeiss Standard WL
• Zeiss Standard GFL
• Zeiss Standard 16
• Zeiss IM 35
• Zeiss ICM 405
