Zeiss ICM 405 - mikroskopowy kabel 47 17 86 - 9901 wersji rozszerzonej dla aparatów z automatycznym - galeria zdjęć
Galeria zawiera zdjęcia z różnych perspektyw oraz zbliżenia tej części do mikroskopu. Kliknięcie przycisku "Otwórz zdjęcie" wyświetli dodatkowe informacje.
SERMIK_ID: 99665

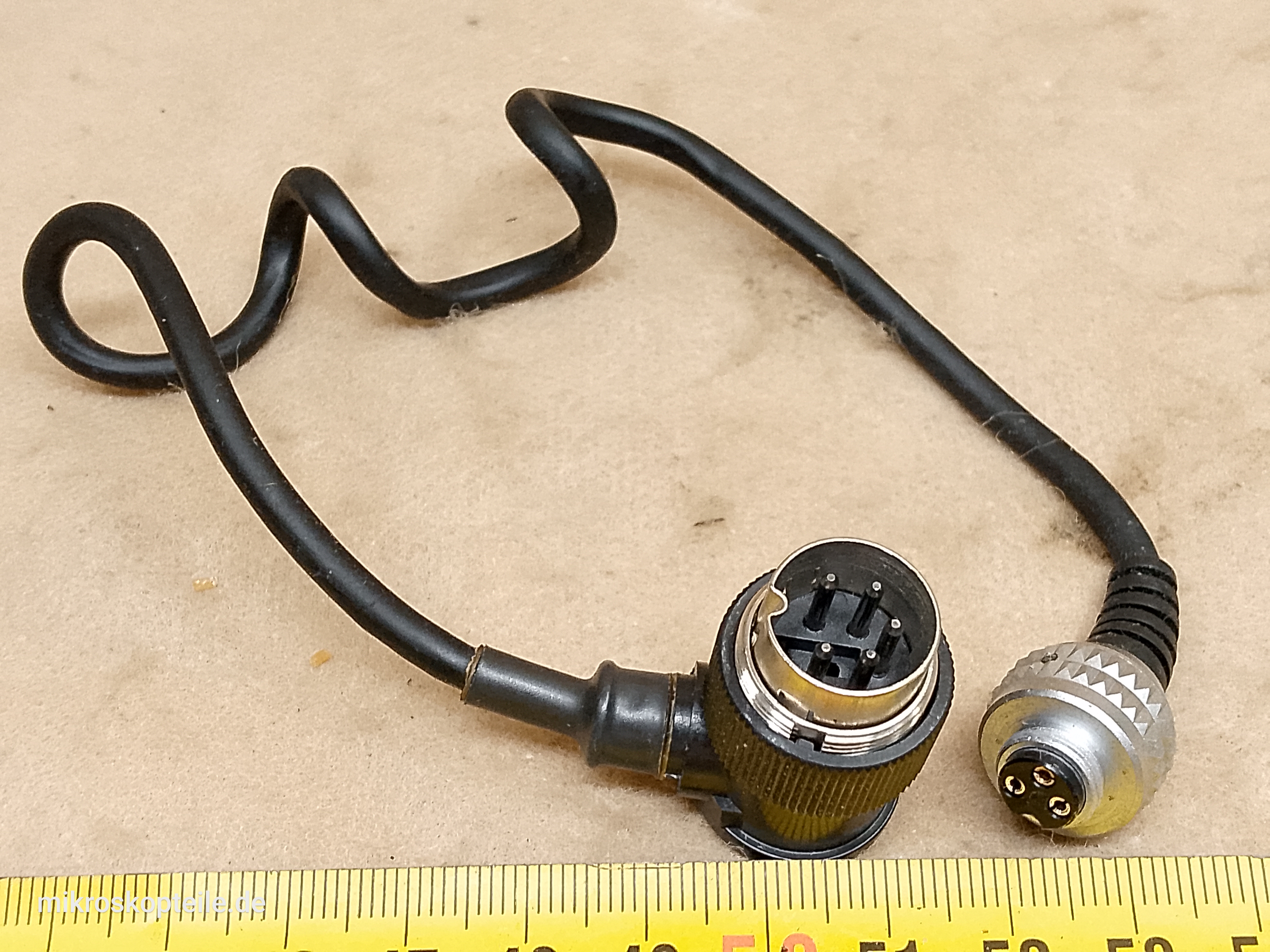

Zdjęcie #1 - Zeiss ICM 405 - mikroskopowy kabel 47 17 86 - 9901 wersji rozszerzonej dla aparatów z automatycznym

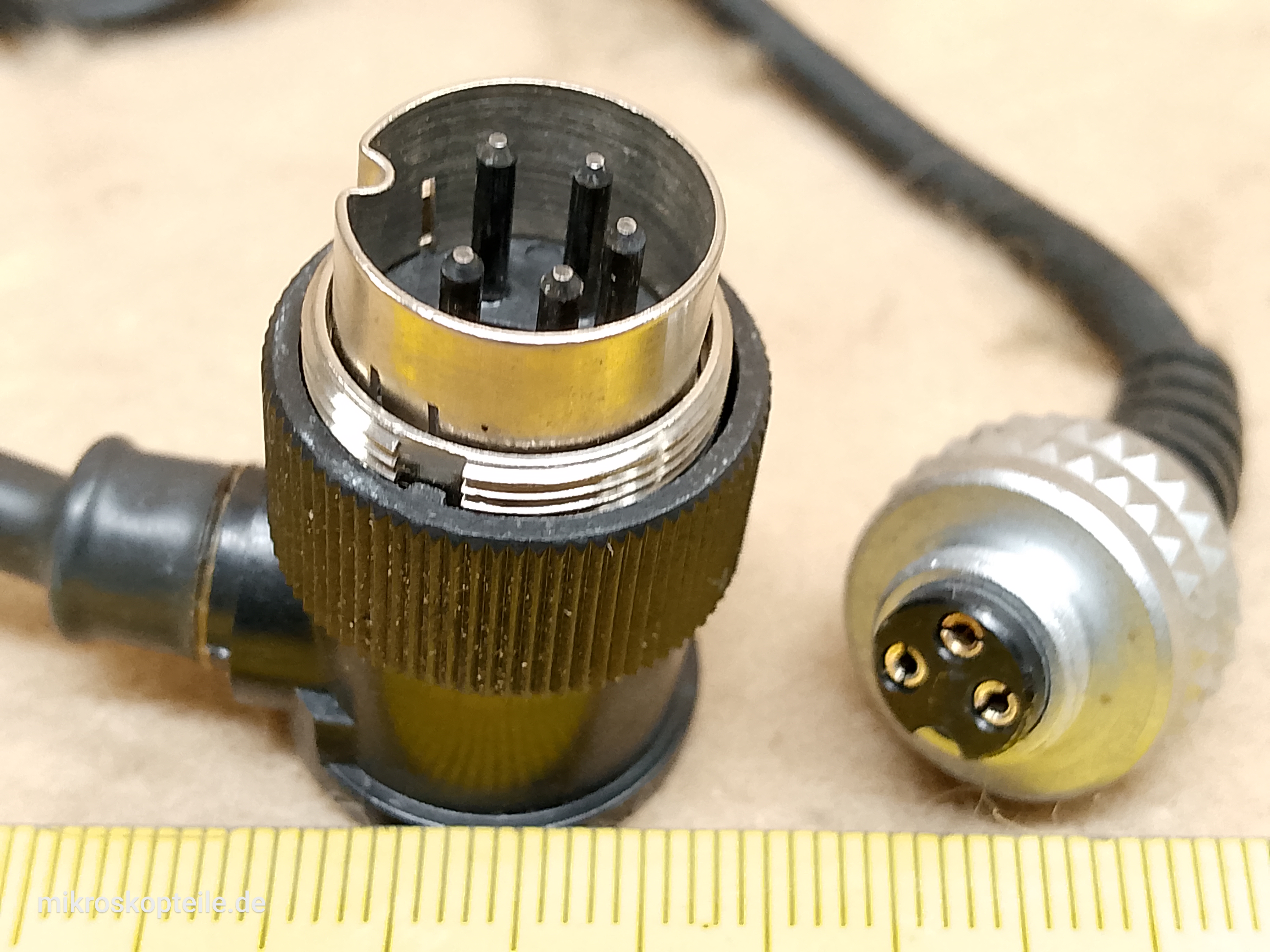

Zdjęcie #2 - Zeiss ICM 405 - mikroskopowy kabel 47 17 86 - 9901 wersji rozszerzonej dla aparatów z automatycznym
Zdjęcie #3 - Zeiss ICM 405 - mikroskopowy kabel 47 17 86 - 9901 wersji rozszerzonej dla aparatów z automatycznym

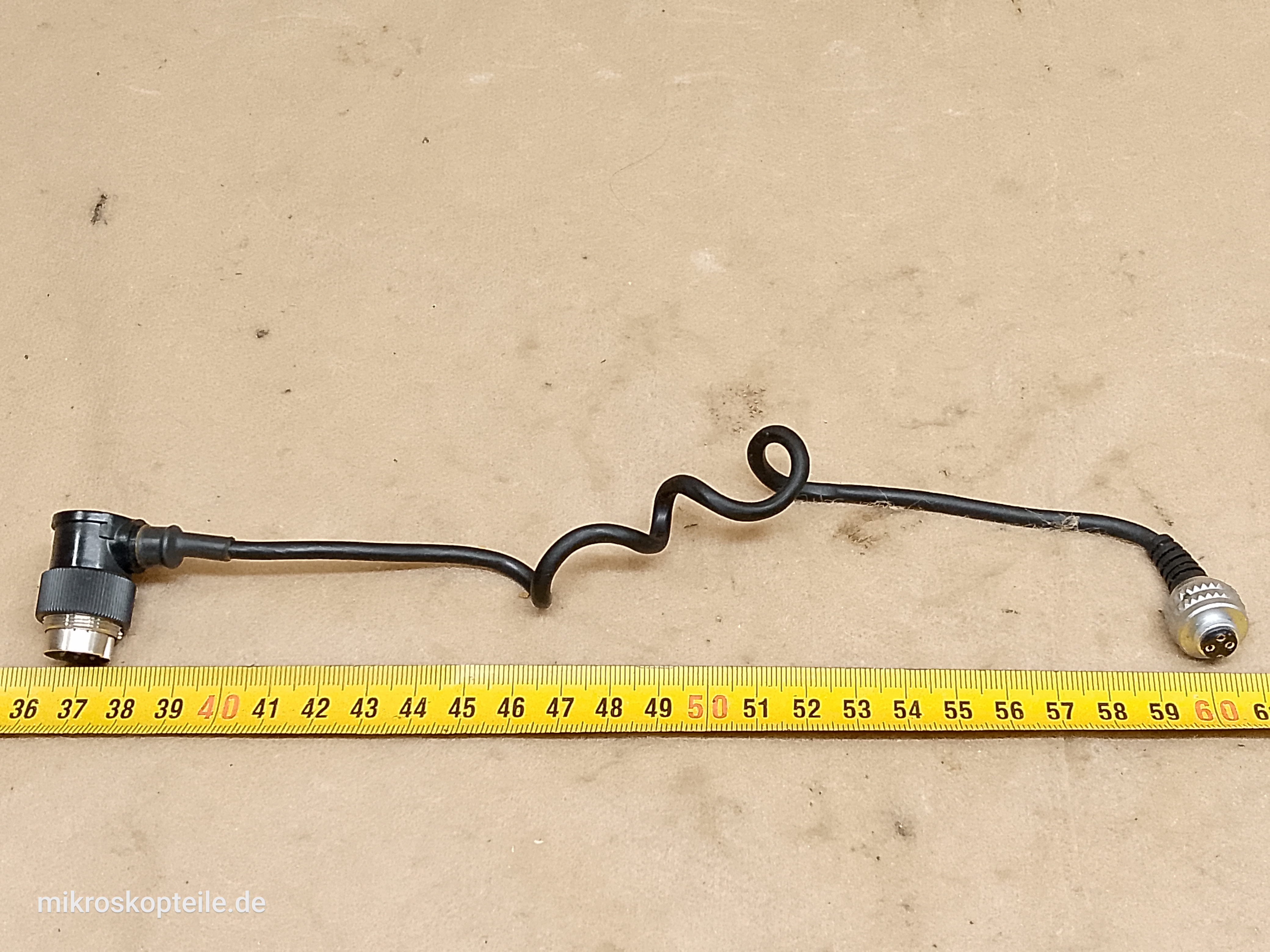

Zdjęcie #4 - Zeiss ICM 405 - mikroskopowy kabel 47 17 86 - 9901 wersji rozszerzonej dla aparatów z automatycznym

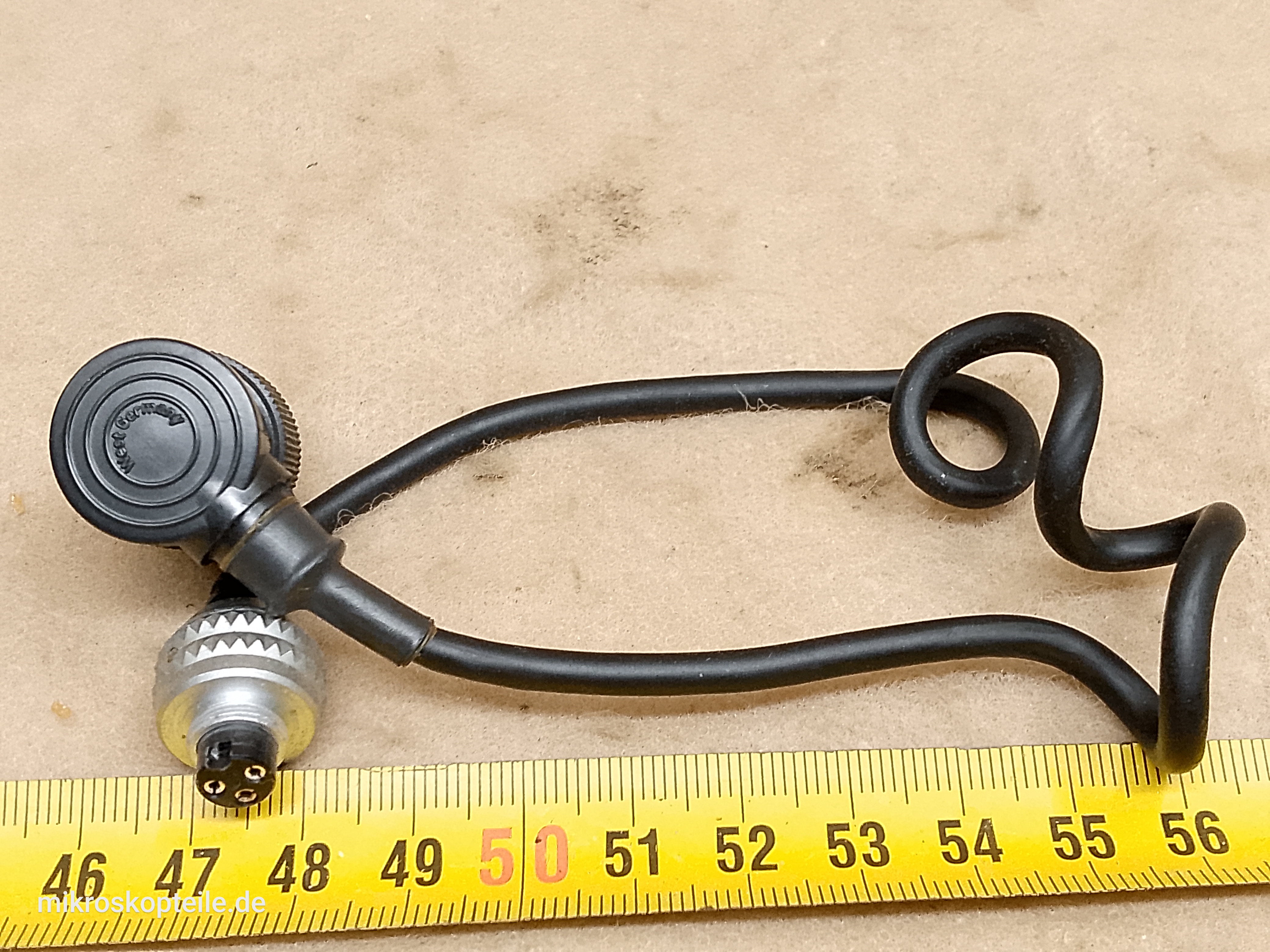

Zdjęcie #5 - Zeiss ICM 405 - mikroskopowy kabel 47 17 86 - 9901 wersji rozszerzonej dla aparatów z automatycznym
Zdjęcie #6 - Zeiss ICM 405 - mikroskopowy kabel 47 17 86 - 9901 wersji rozszerzonej dla aparatów z automatycznym
Opis tej części:
Przewód numer Zeiss 47 17 86 - 9901 łączący body mikroskopu odwróconego Carl Zeiss ICM 405 z aparatem fotograficznym z automatycznym przewijaniem "Winder motor-drive".
Ważne: to jest tak zwany "kabel rozszerzony" - dla aparatów fotograficznych z automatycznym przewijaniem (tzw. Winder). Standardowy kabel do aparatów bez Windera posiada numer Zeiss 47 17 84 - 0000 (lub w nowszych rewizjach z końcówką -9901).
Kabelek ten łączy dedykowany port elektryczny w dolnej-przedniej części korpusu mikroskopu odwróconego Zeiss ICM 405 z gniazdem sterującym w aparacie fotograficznym. Przekazuje sygnał wyzwolenia migawki z bocznego panelu mikroskopu oraz sygnały zwrotne z automatyki naświetlania i światłomierza (zintegrowanego z suwakiem ASA/DIN P/N 47 17 71). Ten model kabla, w przeciwieństwie do wersji standardowej posiada dodatkowe linie sygnałowe. Po wykonaniu zdjęcia wysyła impuls do silnika aparatu (Winder motor drive), aby ten automatycznie przewinął film do następnej klatki bez dotykania aparatu przez użytkownika mikroskopu.

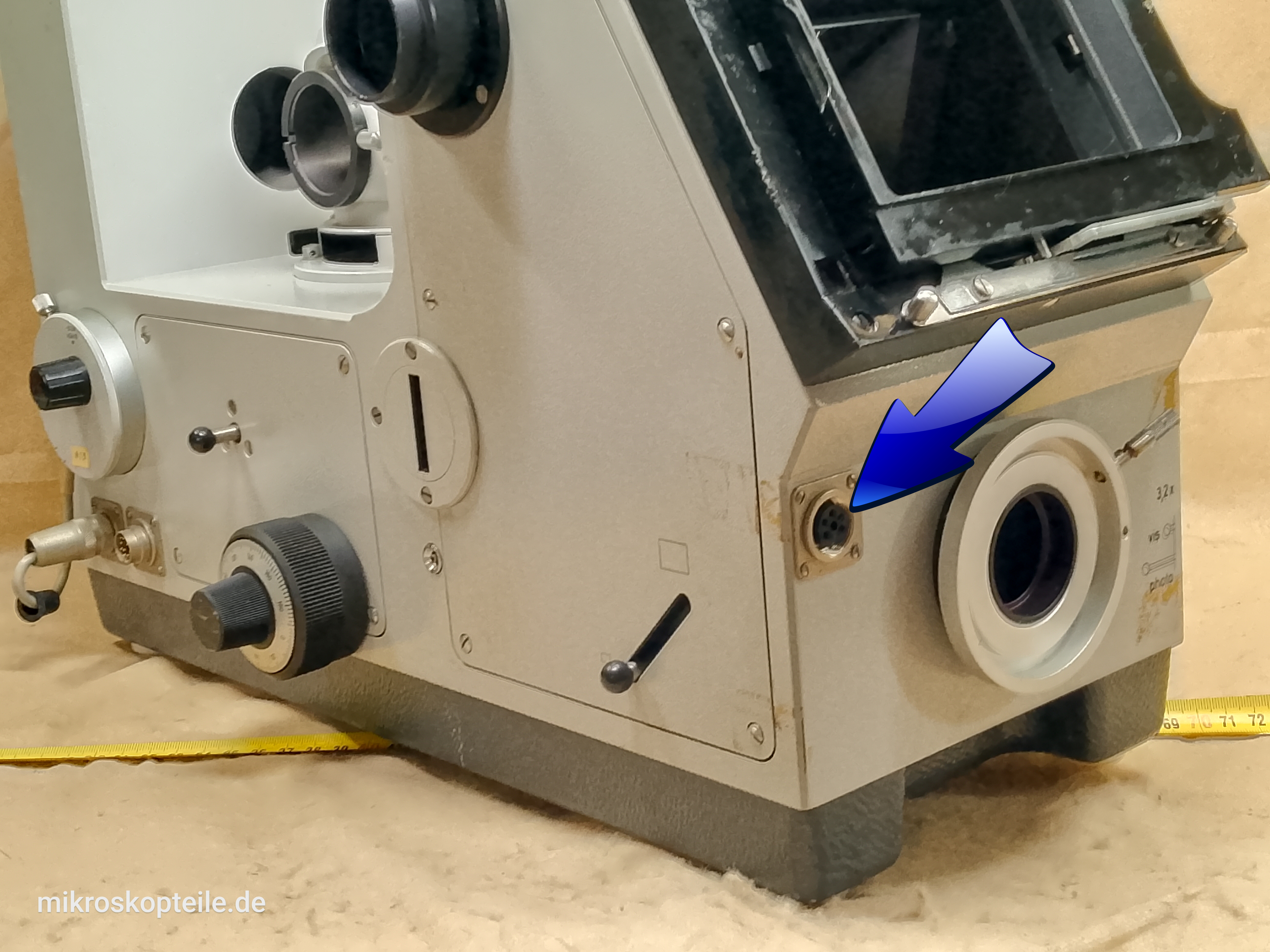

Na ostatnim zdjęciu w galerii zdjęć za pomocą strzałki wskazana jest wtyczka w mikroskopie Carl Zeiss ICM405, do której podłącza się ten kabel.
Ważne: to gniazdo z przodu mikroskopu Zeiss ICM 405 nie jest standardowym portem PC-Sync (używanym do zwykłych lamp błyskowych), lecz wielopinowym złączem systemowym Zeiss.
Do czego jest ta część potrzebna?
- jeśli posiadasz mikroskop Zeiss ICM 405 i aparat fotograficzny, ale brakuje Ci tego kabla
- jeśli twój przewód Zeiss 47 17 86 uległ uszkodzeniu
- Do jakiej kategorii należy ta część?
- Inne (pozostałe) [ link ] [Inne Inne (pozostałe)]
- Kto jest producentem tej części?
-
- Zeiss - Carl Zeiss West Germany [ link ] [Inne Zeiss]
- Carl Zeiss West
- Carl Zeiss West Germany
- Opton
- Z jakiego mikroskopu pochodzi ta część?
- Mikroskop Zeiss ICM 405 [ link ] [Inne z ICM 405]
- Z jakimi mikroskopami lub elementami jest kompatybilna ta część?
-
- Zeiss ICM 405
- Opton ICM 405
- Zeiss ICM 405 części do naprawy mikroskopu
- Zeiss ICM 405 microscope cable 47 17 86 - 9901 for camera
- Zeiss ICM 405 Mikroskop Verbindungskabel 47 17 86 für Kamera
- Zeiss części zamienne
Nazwy, opisy, terminy i konteksty, w których wyszukiwana jest ta część.
Najczęściej zadawane pytania (FAQ)
Poniżej znajdują się najczęściej zadawane pytania i odpowiedzi na nie (FAQ)
- Czym jest ta strona?
- To jest galeria zdjęć pokazujących element mikroskopowy z różnych ujęć.
- Jakiego elementu dotyczą te zdjęcia?
- Te zdjęcia dotyczą elementu: Zeiss ICM 405 - mikroskopowy kabel 47 17 86 - 9901 wersji rozszerzonej dla aparatów z automatycznym przewijaniem motor-drive. Element ten ma w bazie index: 99665
- Czy te zdjęcia przedstawiają ten konkretny oryginalny produkt, czy też są symboliczne?
- TAK - to są oryginalne zdjęcia tego konkretnego oferowanego egzeplarza. To nie są zdjęcia symboliczne.
- Z jakiego mikroskopu pochodzi ten element?
- Ten element pochodzi z mikroskopu: ICM 405 firmy Zeiss
- Gdzie jest dokładny opis tego elementu?
- Dokładny opis tego elementu jest tutaj: https://www.serwismikroskopowy.pl/part/zeiss-icm-405-mikroskopowy-kabel-47-17-86-9901-wersji-rozszerzonej-dla-aparatow-z-automatycznym-przewijaniem-99665
