Reichert Zetopan - płytkowy dzielnik wiązki MIX | przełącznik zwierciadła półprzepuszczalnego w mikroskopie - galeria zdjęć

Opis tej części:

Zwierciadło półprzepuszczalne MIX - (filtr dzielący wiązkę) do mikroskopu Reichert Austria Zetopan.

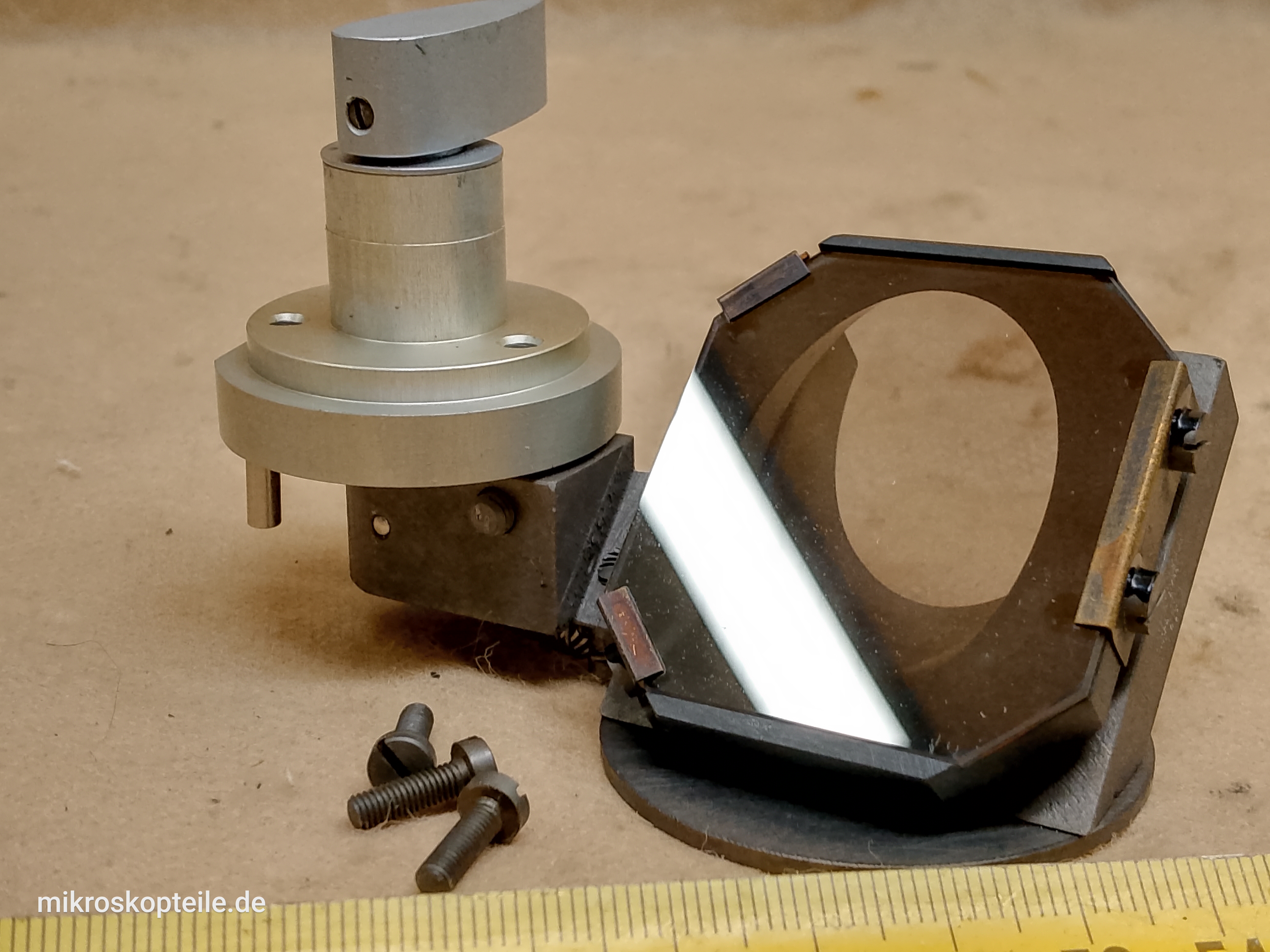

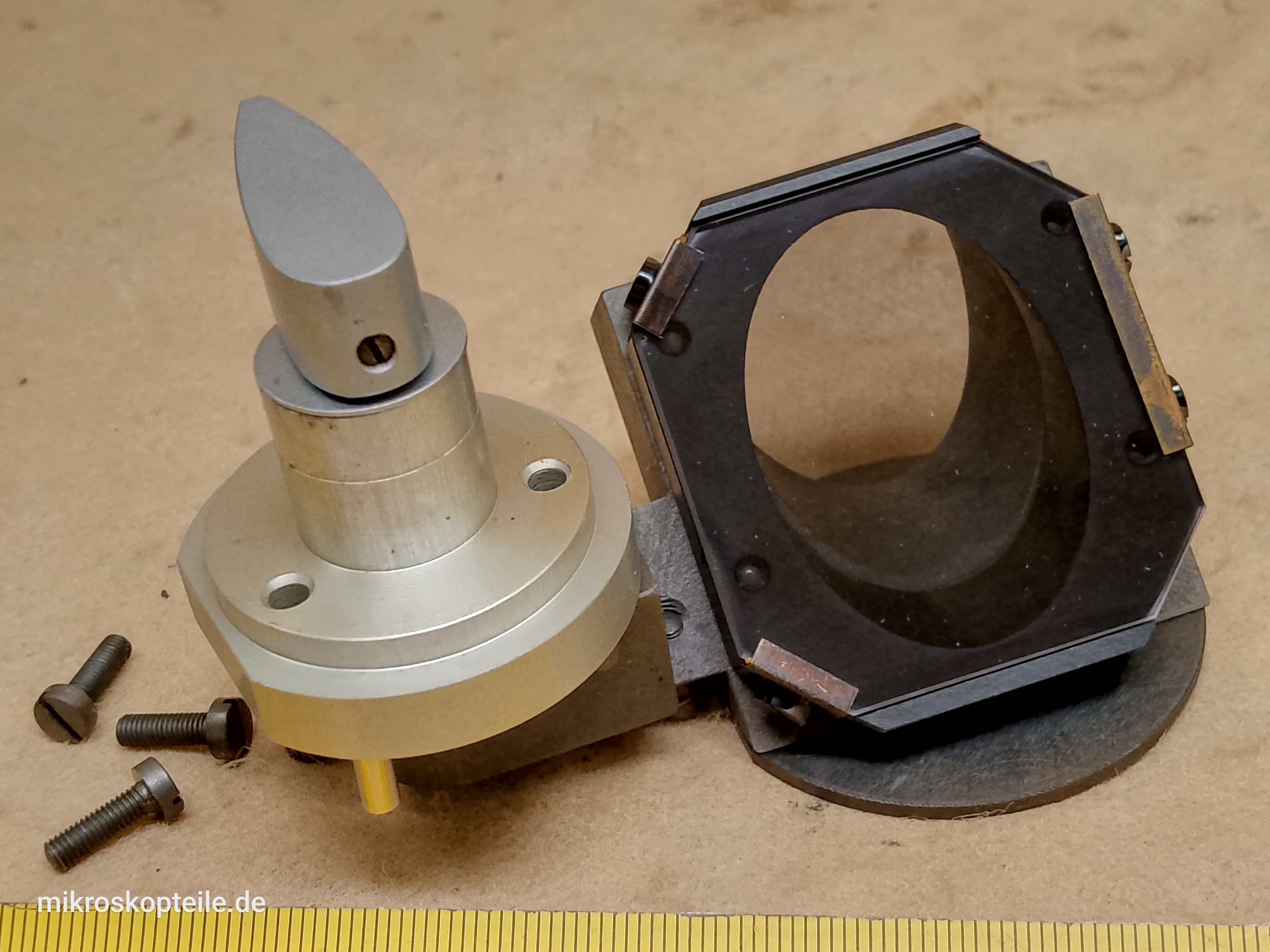

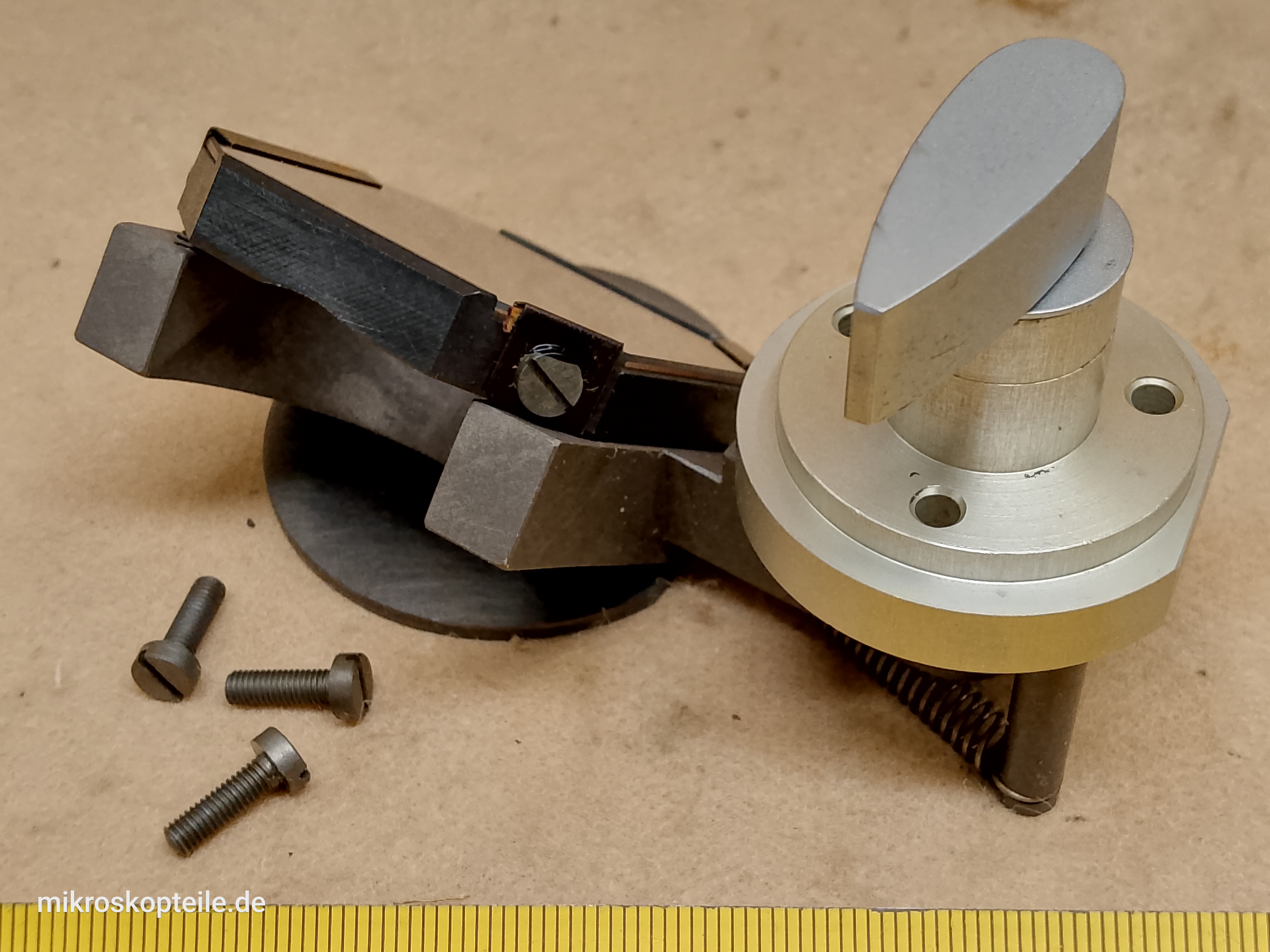

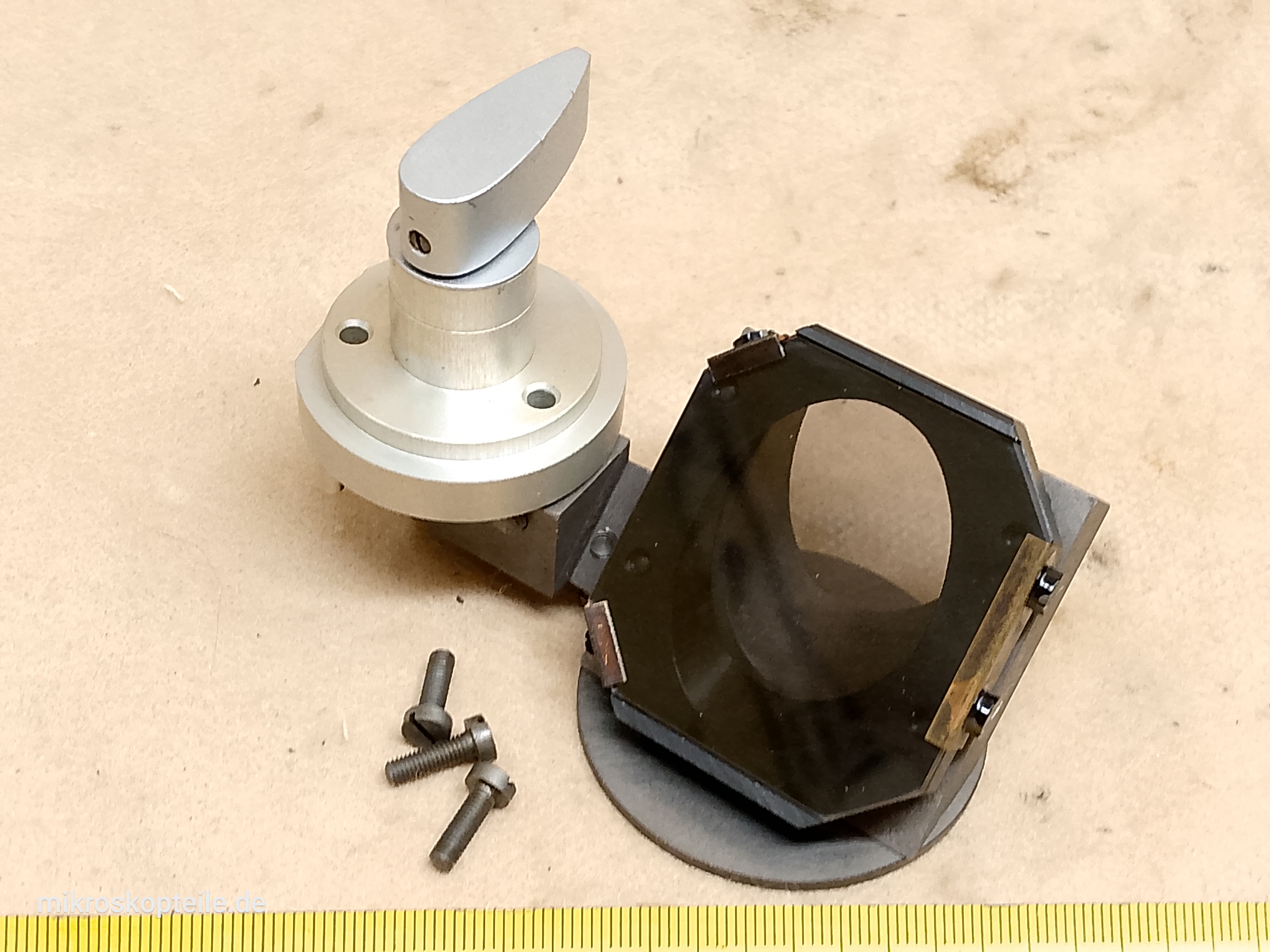

Mikroskop Reichert Zetopan posiada jedno źródło światła (oświetlacz podłączany z tyłu podstawy mikroskopu). To źródło światła jest wspólne tak dla światła przechodzącego (DIA), jak i dla światła odbitego (EPI). W podstawie znajdują się dwa lustra odbijające światło, sterowane gałkami umieszczonymi na górze obudowy podstawy mikroskopu. Przełączniki te są opisane jako "EPI" oraz "MIX". Przełącznik "MIX" wprowadza w tor optyczny płytkowy filtr półprzepuszczalny, który odbija 50% światła na ścieżkę oświetlenia odbitego (pionowo do góry poprzez specjalną soczewkę umieszczoną w podstawie), a 50% przepuszcza dalej dla oświetlenia przechodzącego. To właśnie ten moduł - przełącznik MIX z dzielnikiem wiązki i mechanizmem ruchu tym filtrem - tutaj prezentuję.

Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Jest to element z podstawy statywu mikroskopu. Statyw ten posiada numer katalogowy: 9 90 00 01

Część ta - lub jej poszczególne elementy - często ulega uszkodzeniom. Wymiana na prezentowaną tutaj część pozwala rozwiązać między innymi następujące problemy:
- jeśli na podstawie wykrzywiła się lub ułamała gałka "MIX" sterująca filtrem półprzepuszczalnym
- jeśli ten płytkowy rozdzielacz wiązki światła pękł, ukruszył się, jest podrapany na skutek nieprawidłowego czyszczenia lub powierzchnia odblaskowa uległa utlenieniu

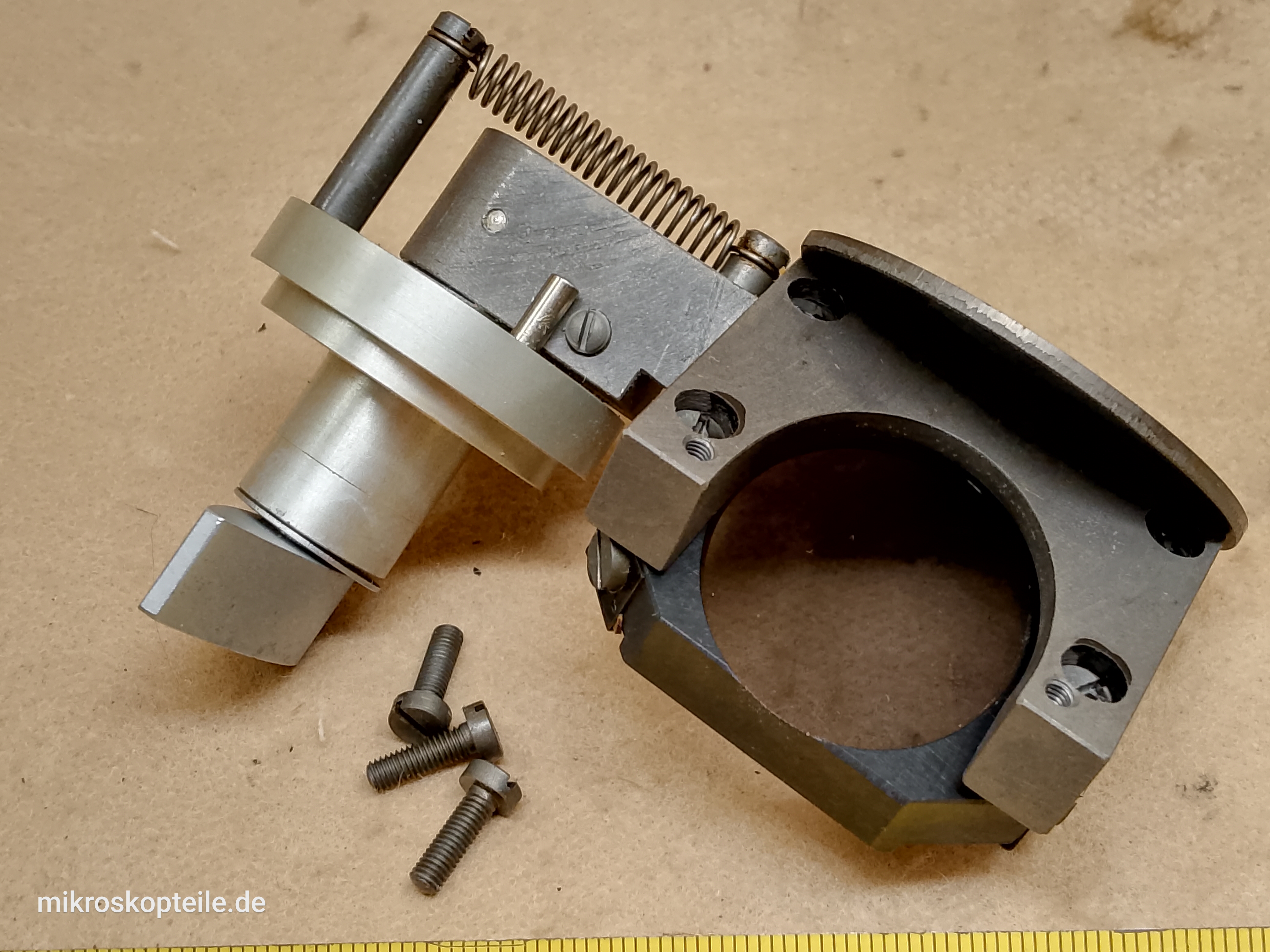

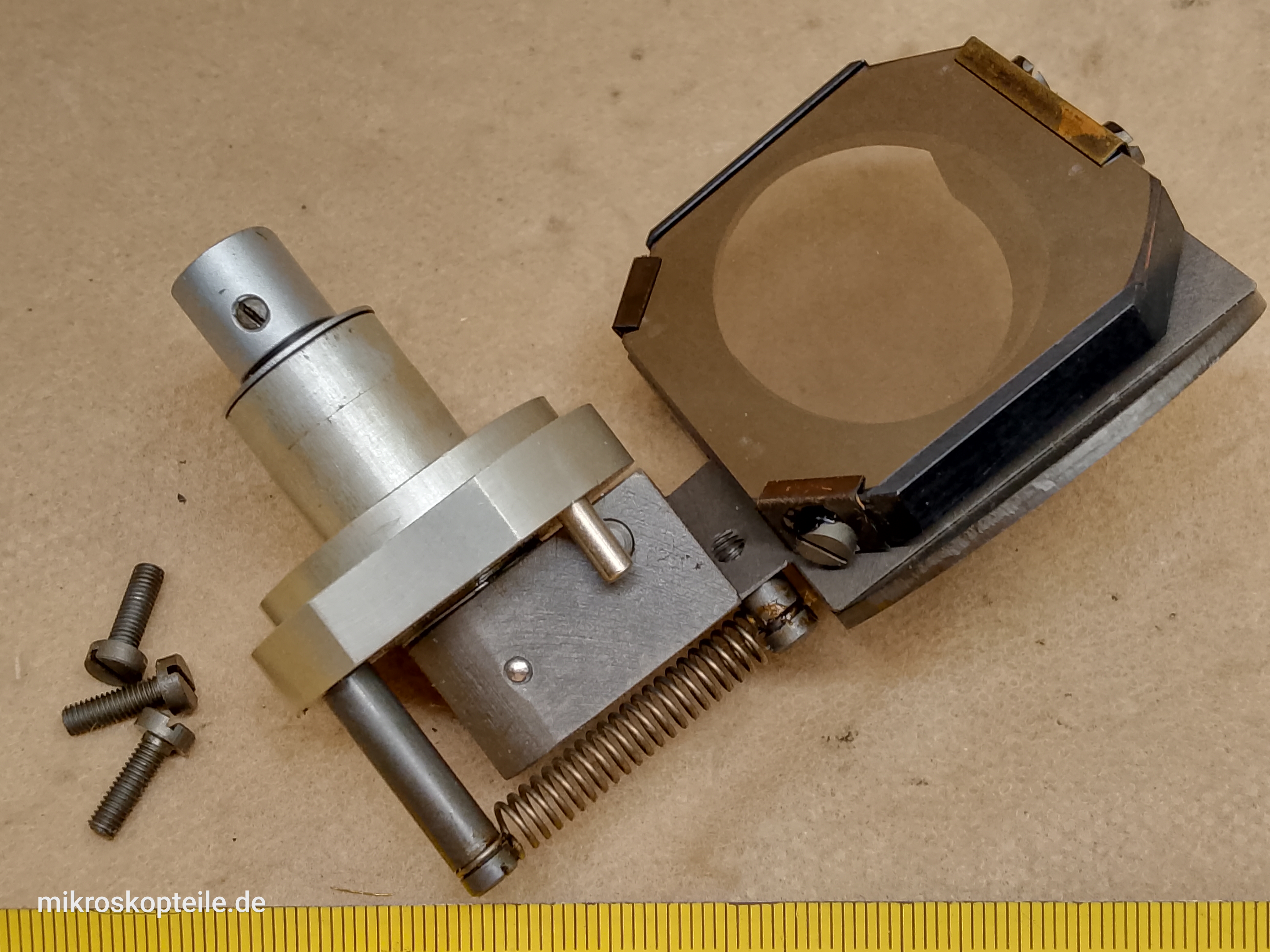

- jeśli uszkodził się mechanizm ruchu: przekładnia, sprężynka lub trzpień

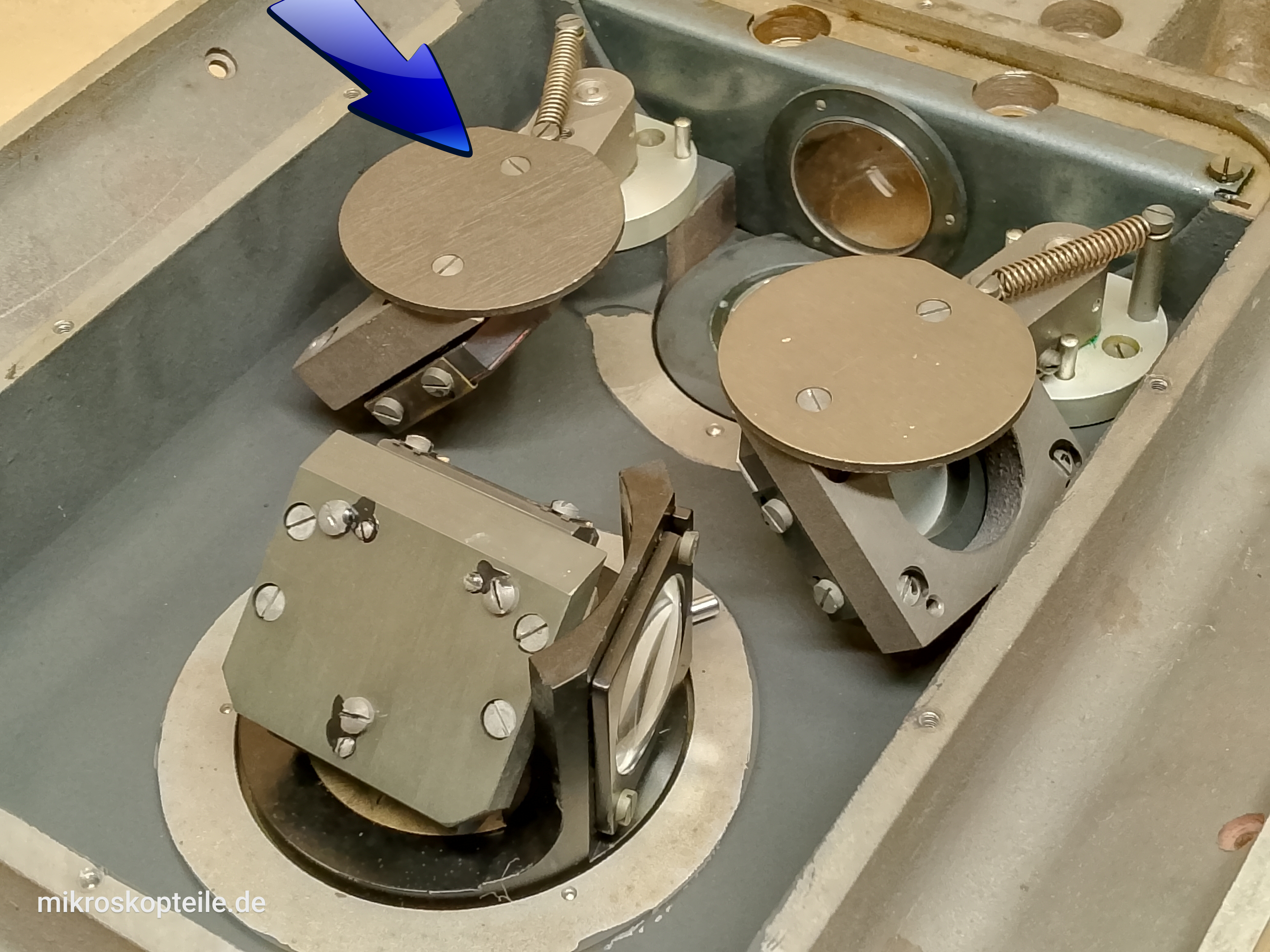

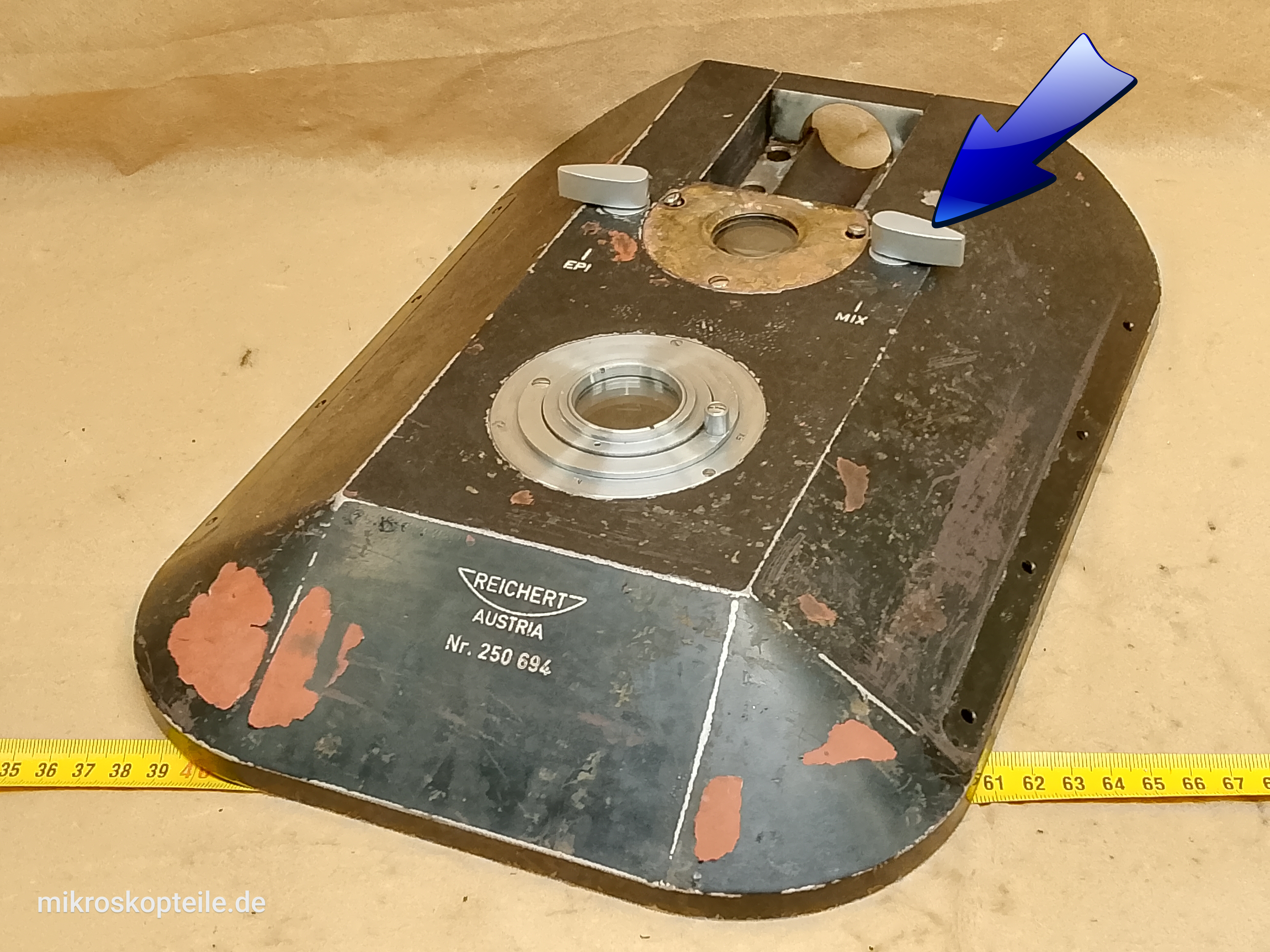

Na ostatnich zdjęciach w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.

Dodatkowo, galeria video zawiera dwa filmy. Na jednym widać sposób działania i mechanikę ruchu tego podzielnika wiązki gdy jest on zamontowany w podstawie mikroskopu Reichert Zetopan. Drugi film pokazuje tę część już wymontowaną, jej zbliżenia z różnych stron i ruchome elementy.

Do czego jest ta część potrzebna?

• jest to element serwisowy, do naprawy w formie wymiany całego elementu, jeśli w mikroskopie Reichert Austria Zetopan rozdzielacz światła MIX ulegnie uszkodzeniu

Do jakiej kategorii należy ta część?

Lusterka [ link ] [Inne Lusterka]

Kto jest producentem tej części?

• Reichert - Reichert Austria [ link ] [Inne Reichert]

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Reichert Zetopan [ link ] [Inne z Zetopan]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Reichert Zetopan
