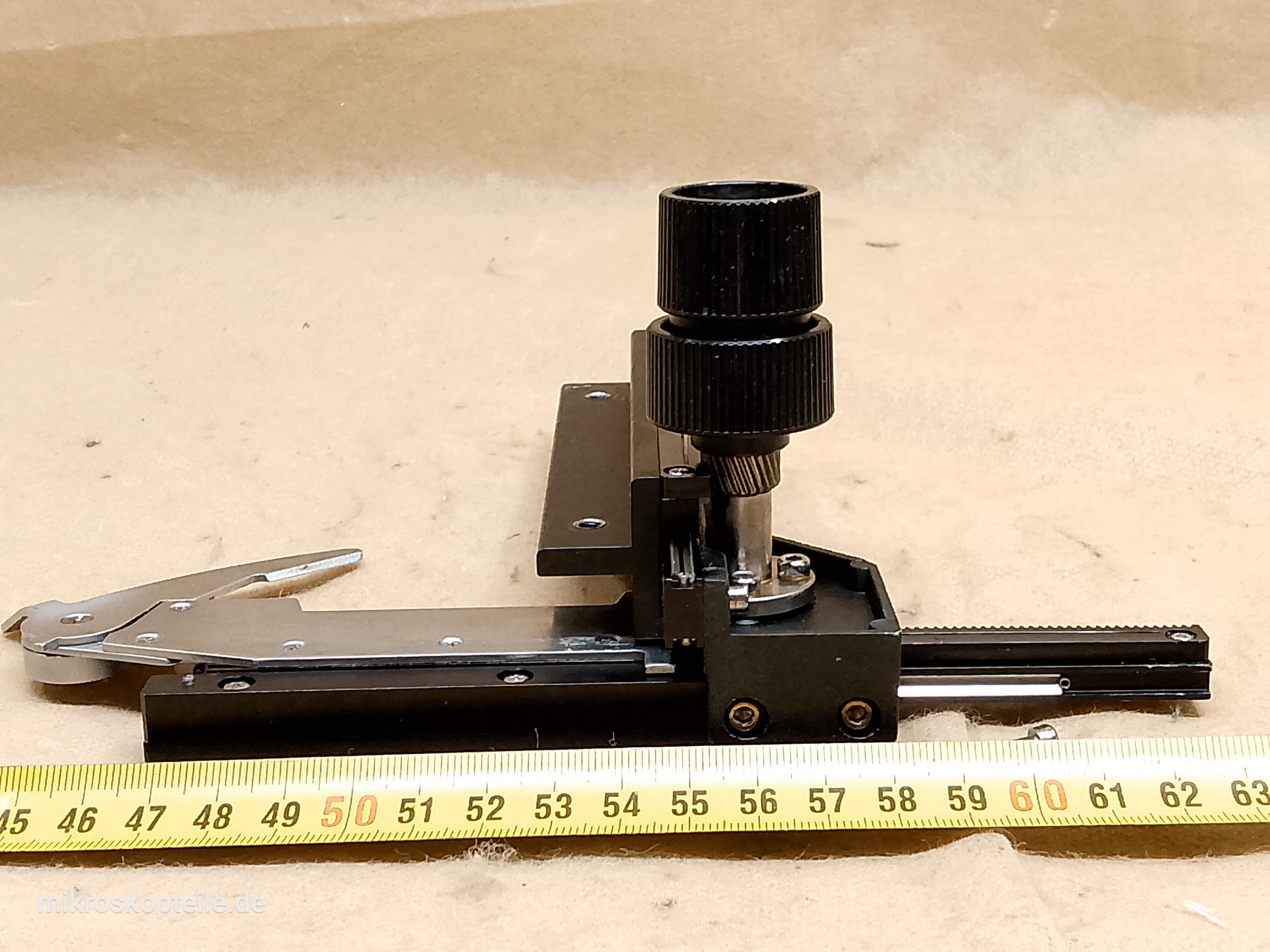

Zdjęcie #1 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH

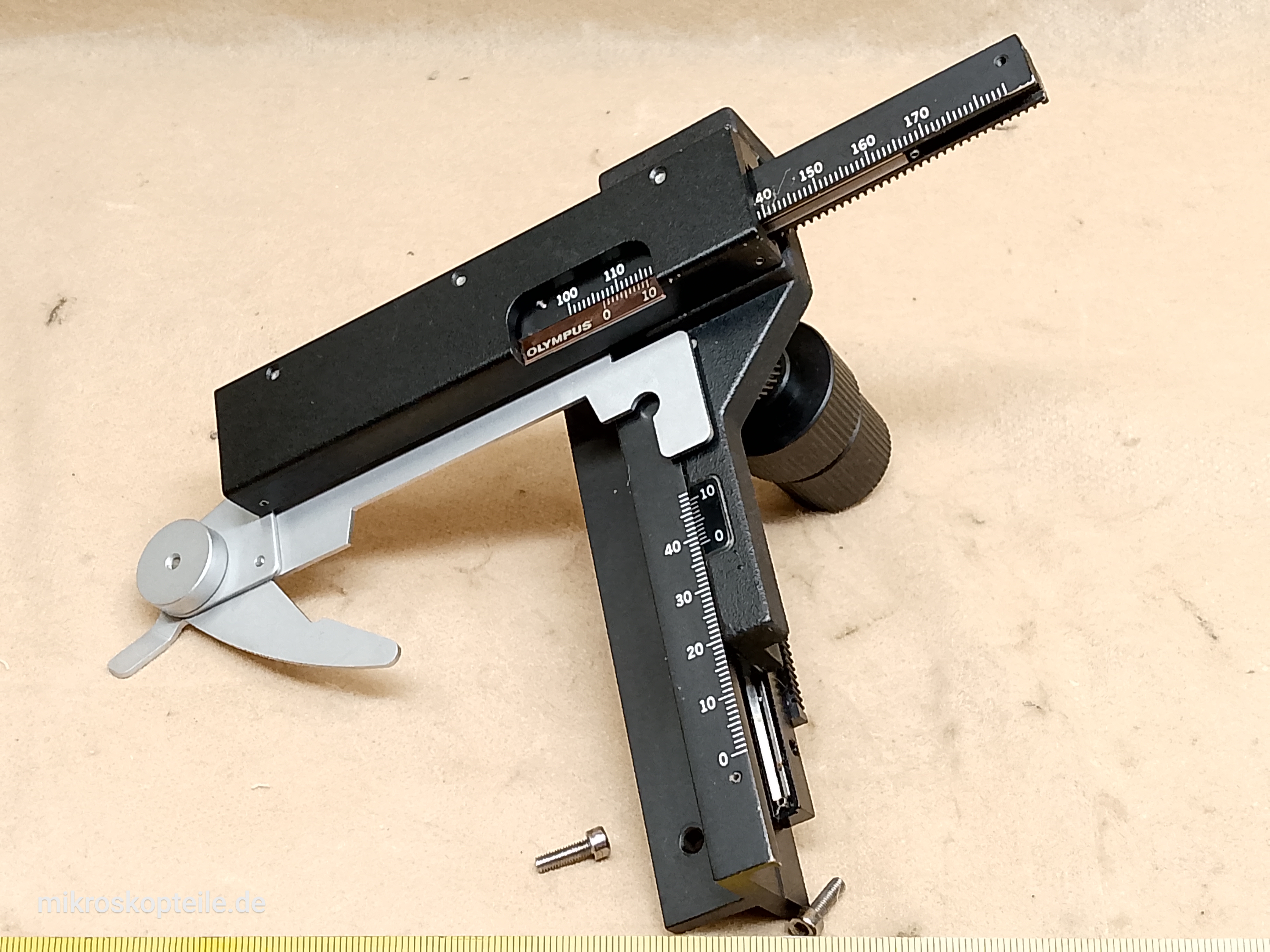

Zdjęcie #2 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH

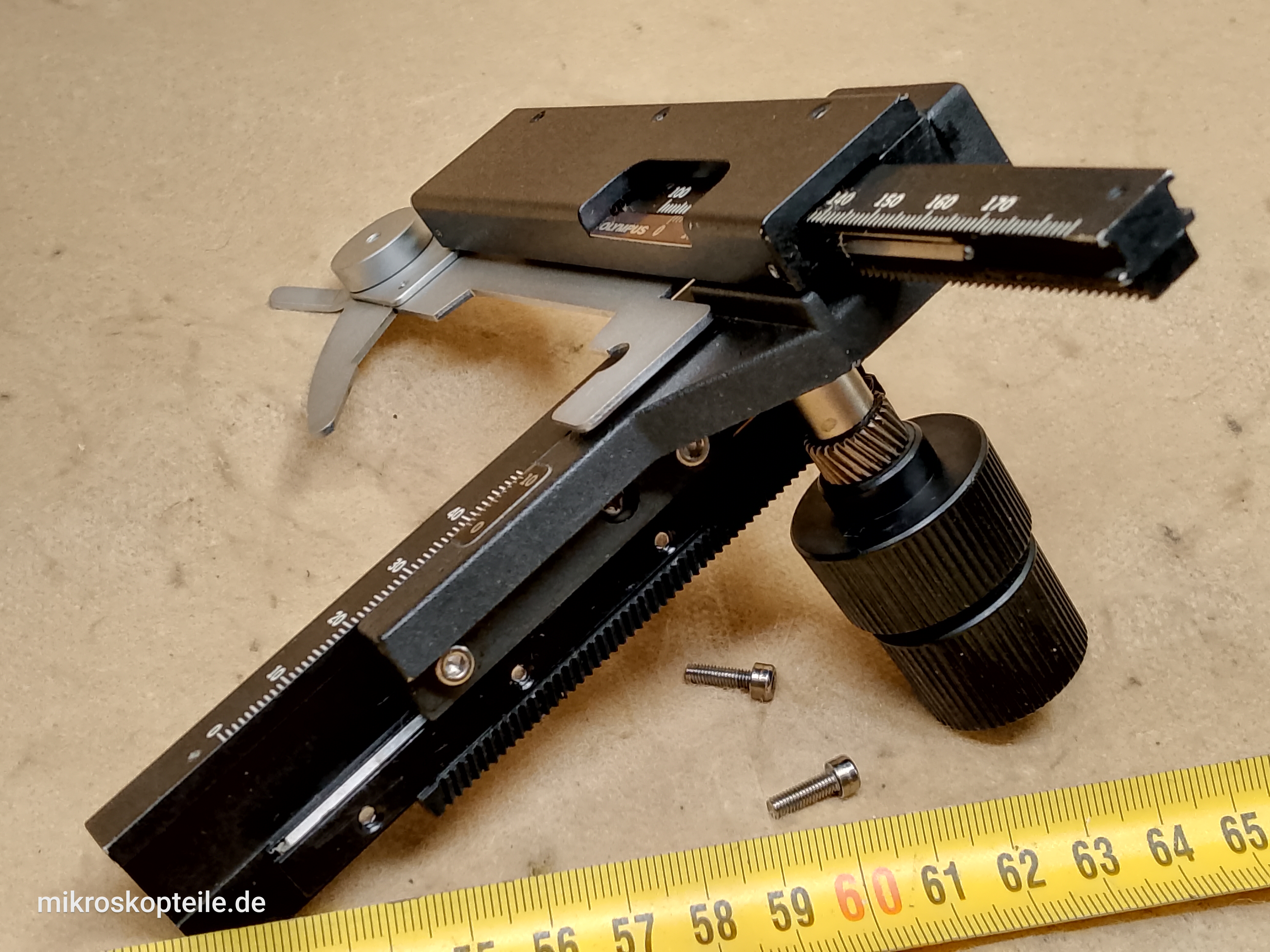

Zdjęcie #3 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH

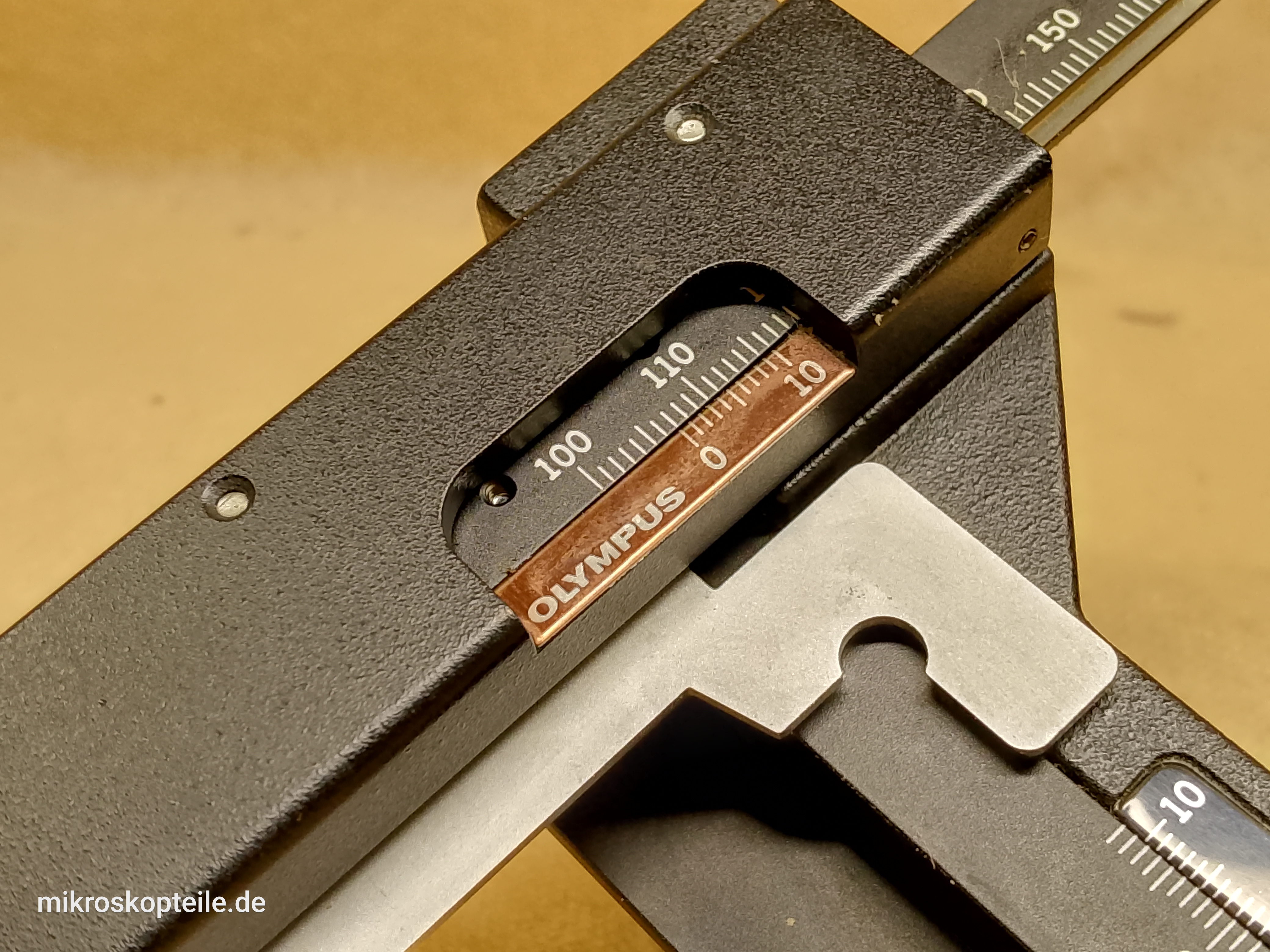

Zdjęcie #4 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH

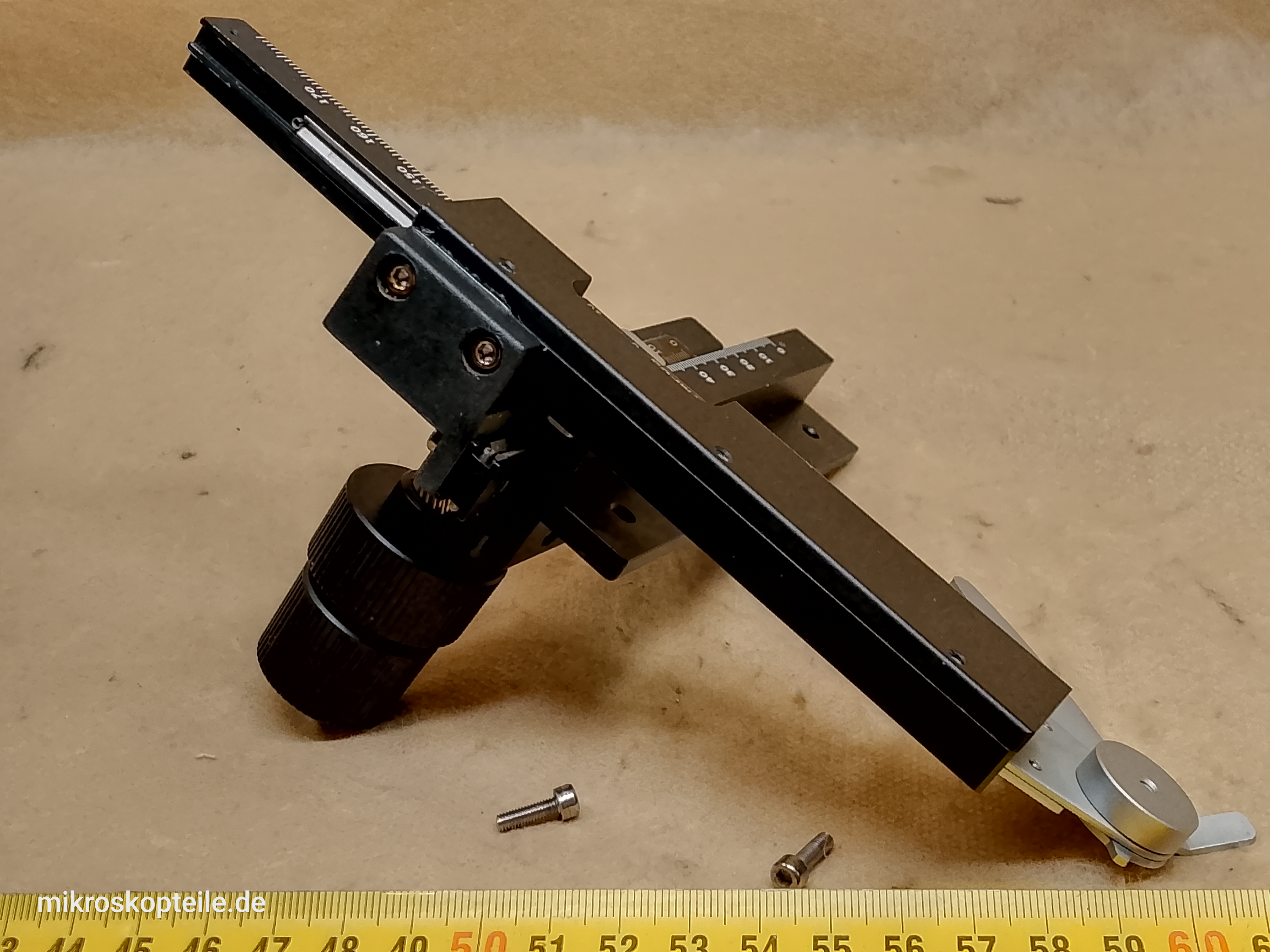

Zdjęcie #5 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH

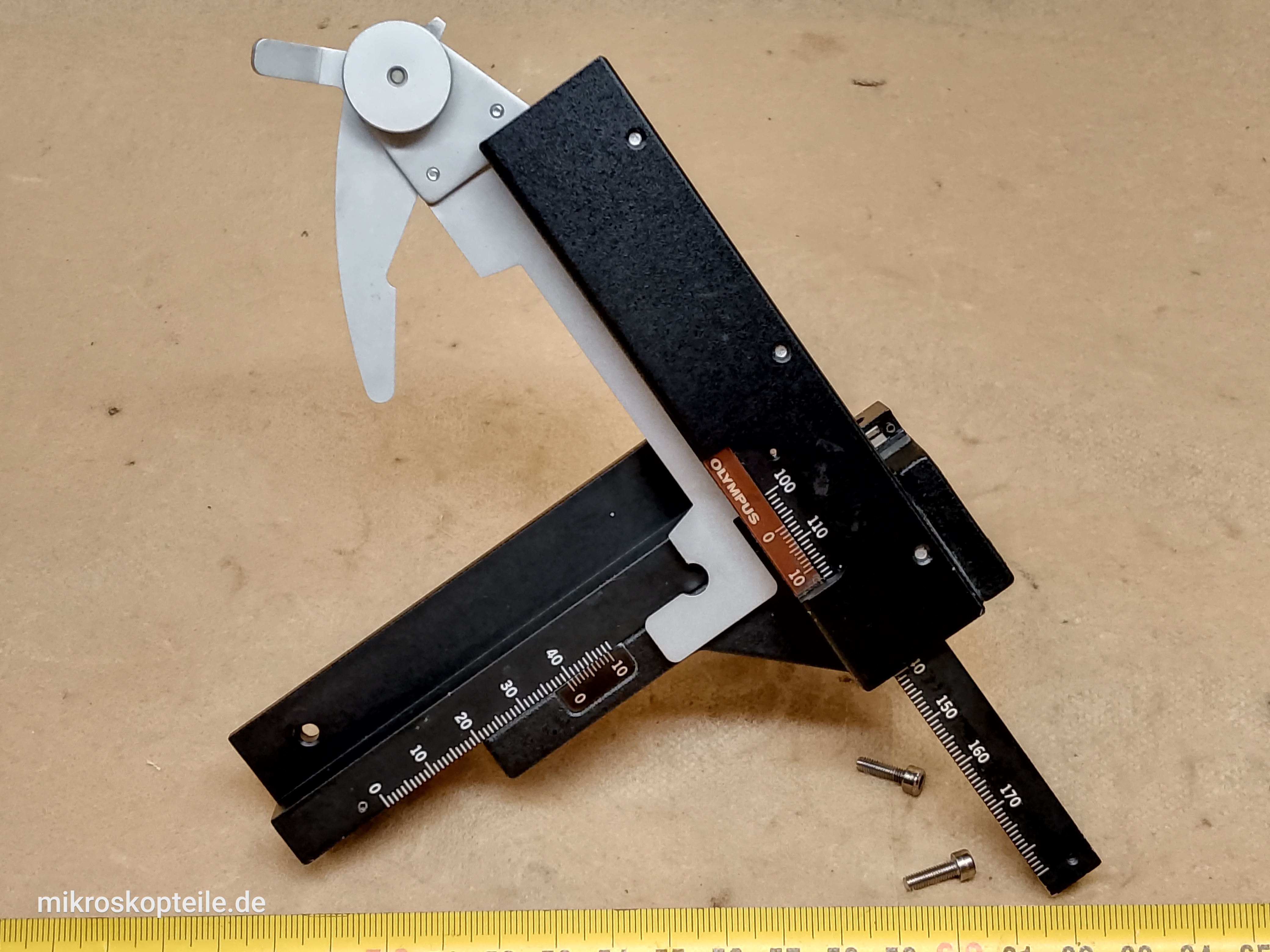

Zdjęcie #6 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH

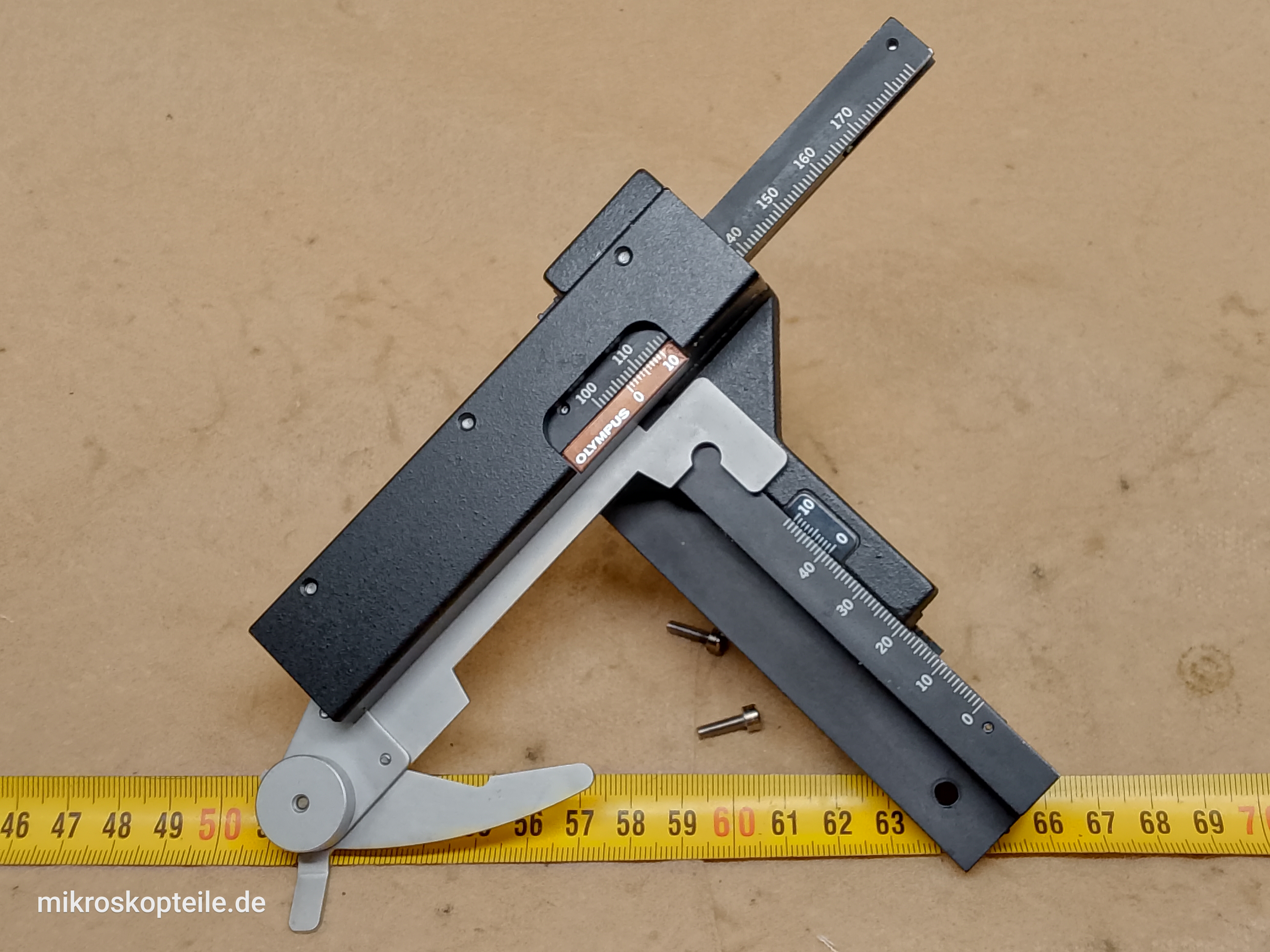

Zdjęcie #7 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH

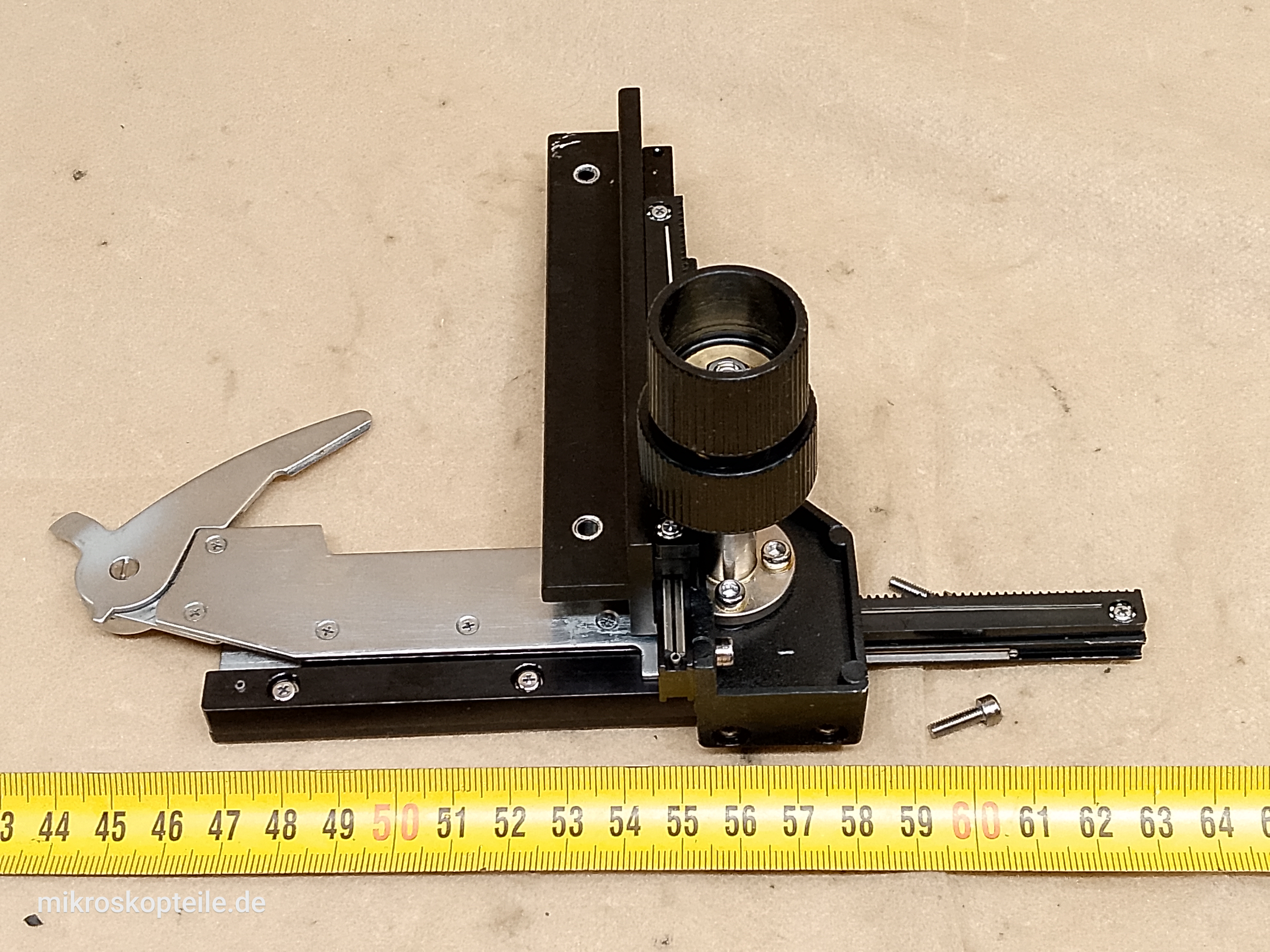

Zdjęcie #8 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH
Zdjęcie #9 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH
Zdjęcie #10 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH
Zdjęcie #11 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH
Zdjęcie #12 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH
Zdjęcie #13 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH
Zdjęcie #14 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH
Zdjęcie #15 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH
Zdjęcie #16 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH
Zdjęcie #17 - Olympus CHK / CH-2 - mechaniczny mechanizm krzyżowy XY do stolika mikroskopowego | uchwyt preparatu Olympus CH
Opis tej części:

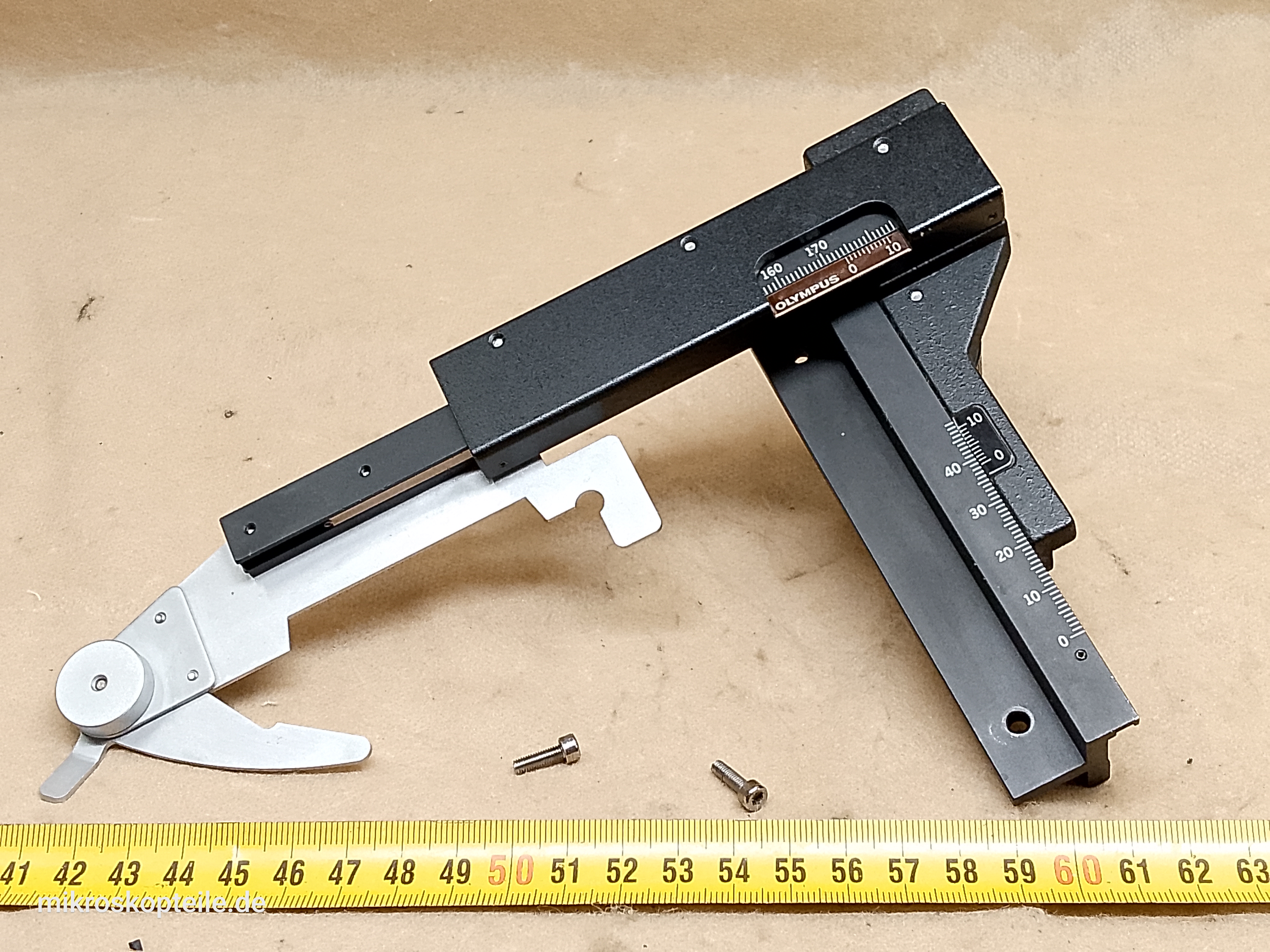

Nasadka krzyżowa XY do mikroskopów Olympus serii CH. Służy do precyzyjnego manipulowania szkiełkiem z preparatem na stoliku mikroskopowym.
Prostsze modele mikroskopów Olympus CHK / CH / CH-2 były sprzedawane z kwadratowym stolikiem, który nie posiada zintegrowanego mechanizmu krzyżowego do precyzyjnego poruszania preparatem. Taki mechanizm jest osobnym (i opcjonalnym), mocowanym z boku stolika elementem i to właśnie ten dodatek tutaj pokazuję i oferuję.
Podstawowe informacje:
Przedmiot: nasadka krzyżowa do stolika mikroskopowego
Producent: Olympus
Opisowa nazwa używana przez producenta: Fixed type mechanical stage with right downward coaxial knob for plane stage fixed
Do mikroskopu: Olympus CHK

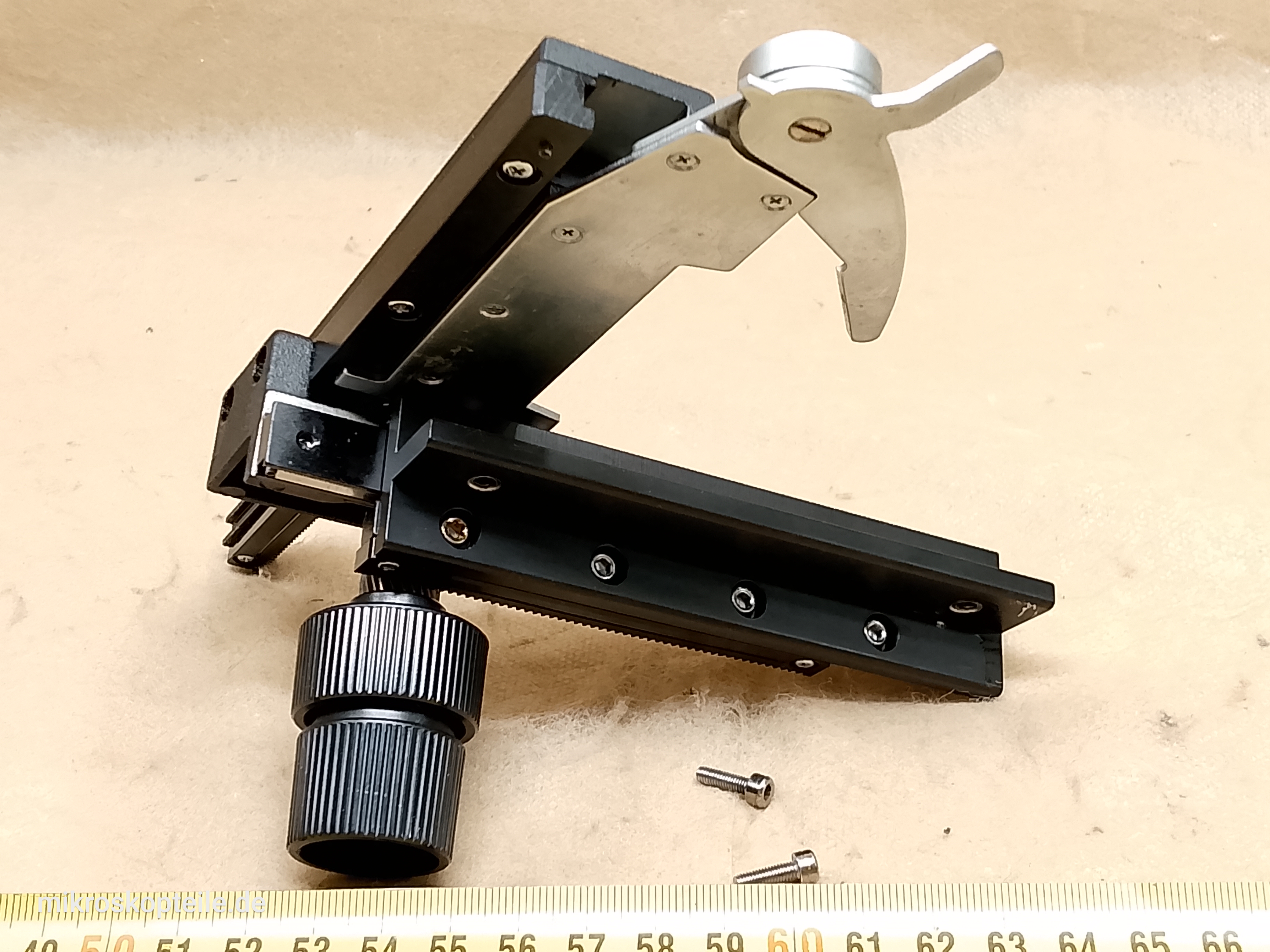

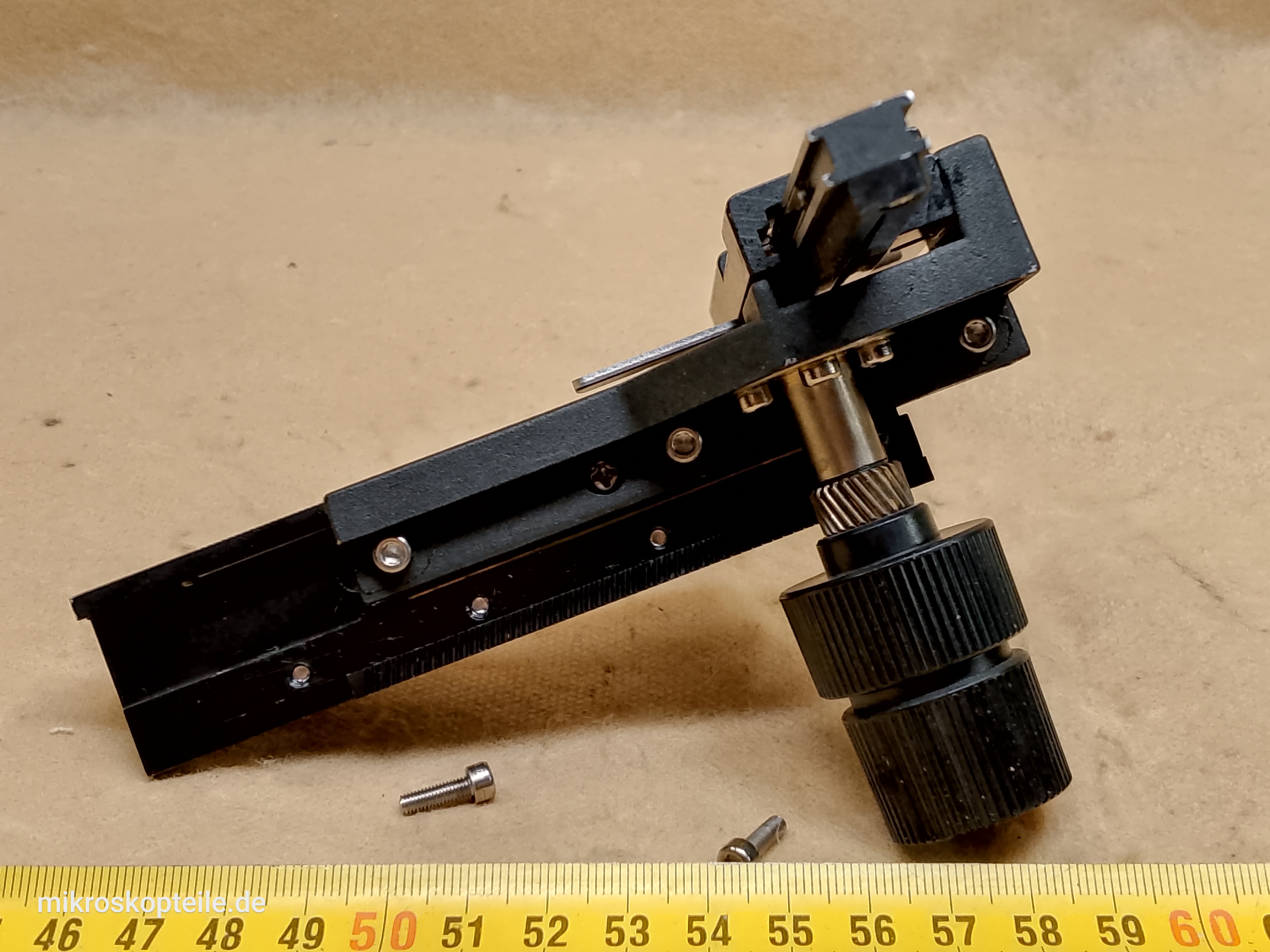

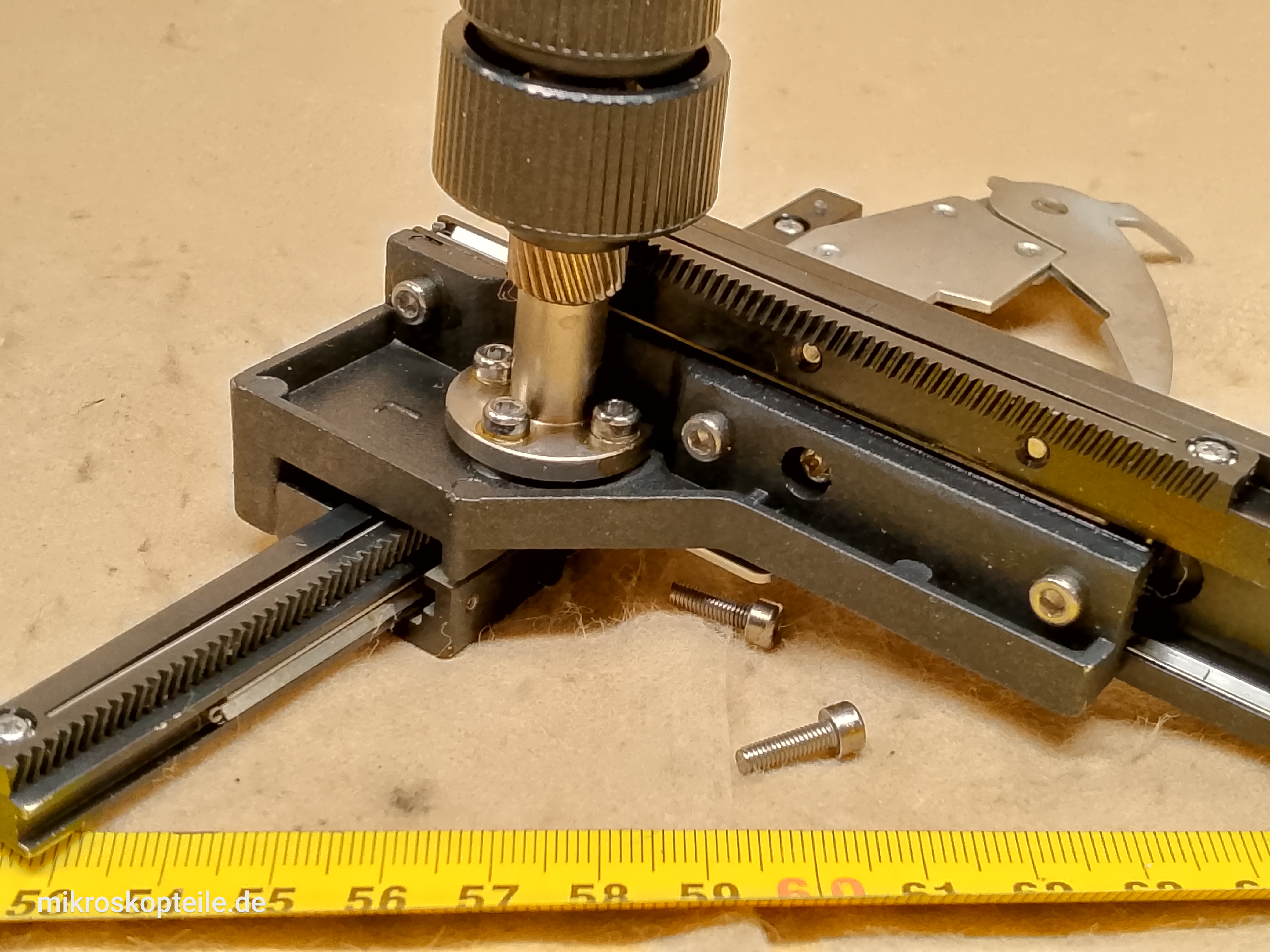

Sposób mocowania: mocowany z boku stolika za pomocą dwóch śrub

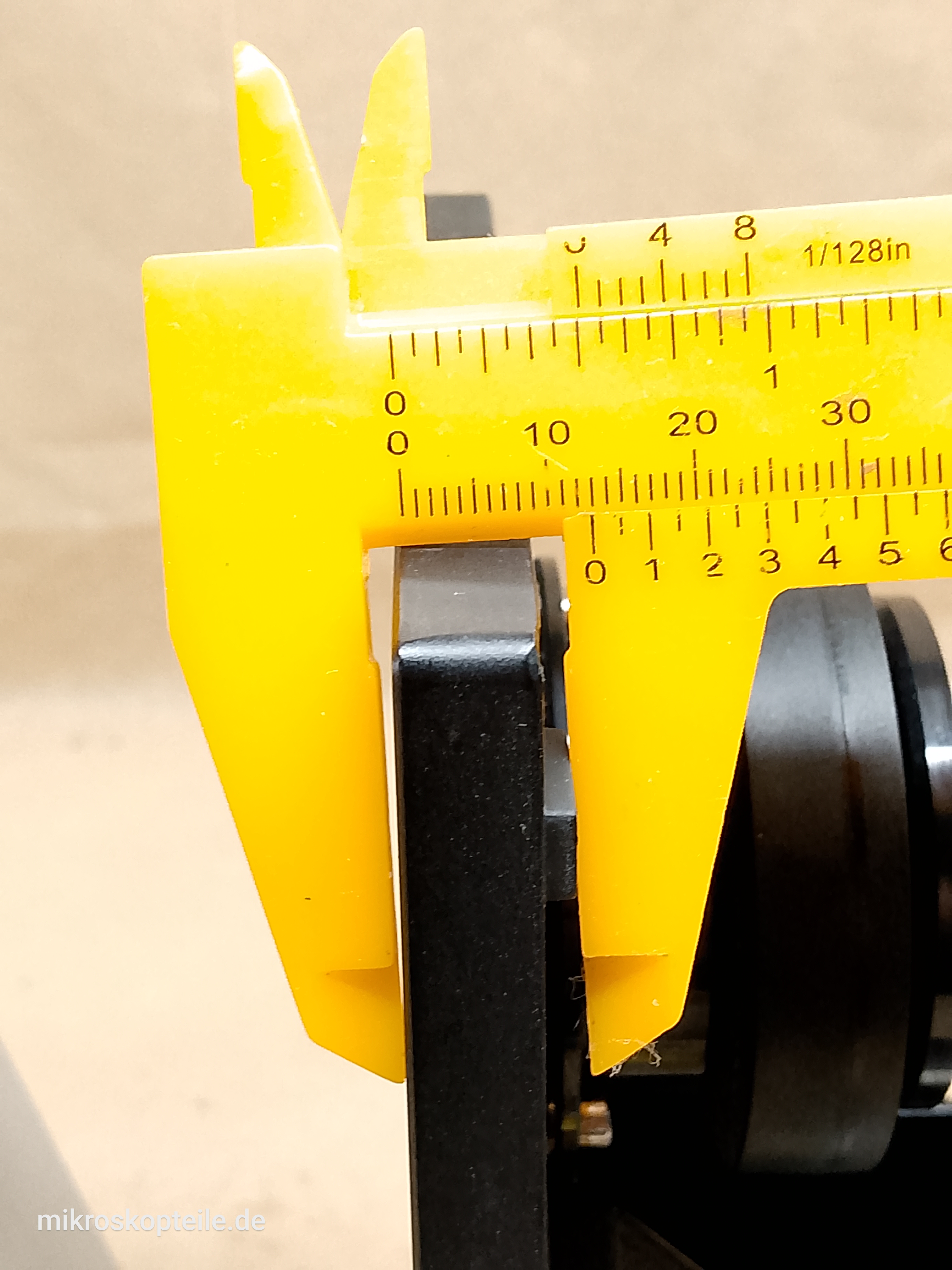

Wymagana grubość stolika: od 10 mm do 12 mm
Ważna informacja dotycząca kompatybilności:
Oryginalnie taka nasadka była stosowana w mikroskopie Olympus CHK. Osobiście montowałem ją również do modeli Olympus CH oraz Olympus CH-2 i jest ona z nimi zgodna.
Mikroskopy CH i CH-2 - jeśli były sprzedawane z mechanicznym stolikiem XY - to była to nasadka krzyżowa model Olympus CH-MVR, ale ta od CHK też pasuje.
Dodatkowo - ten mechanizm XY pasuje do innych mikroskopów, jeśli grubość stolika jest w zakresie 10-12 mm. Osobiście sprawdziłem na stolikach w mikroskopach:
- Carl Zeiss Jena Eduval
- Carl Zeiss Jena Laboval-2
- Motic SFC100

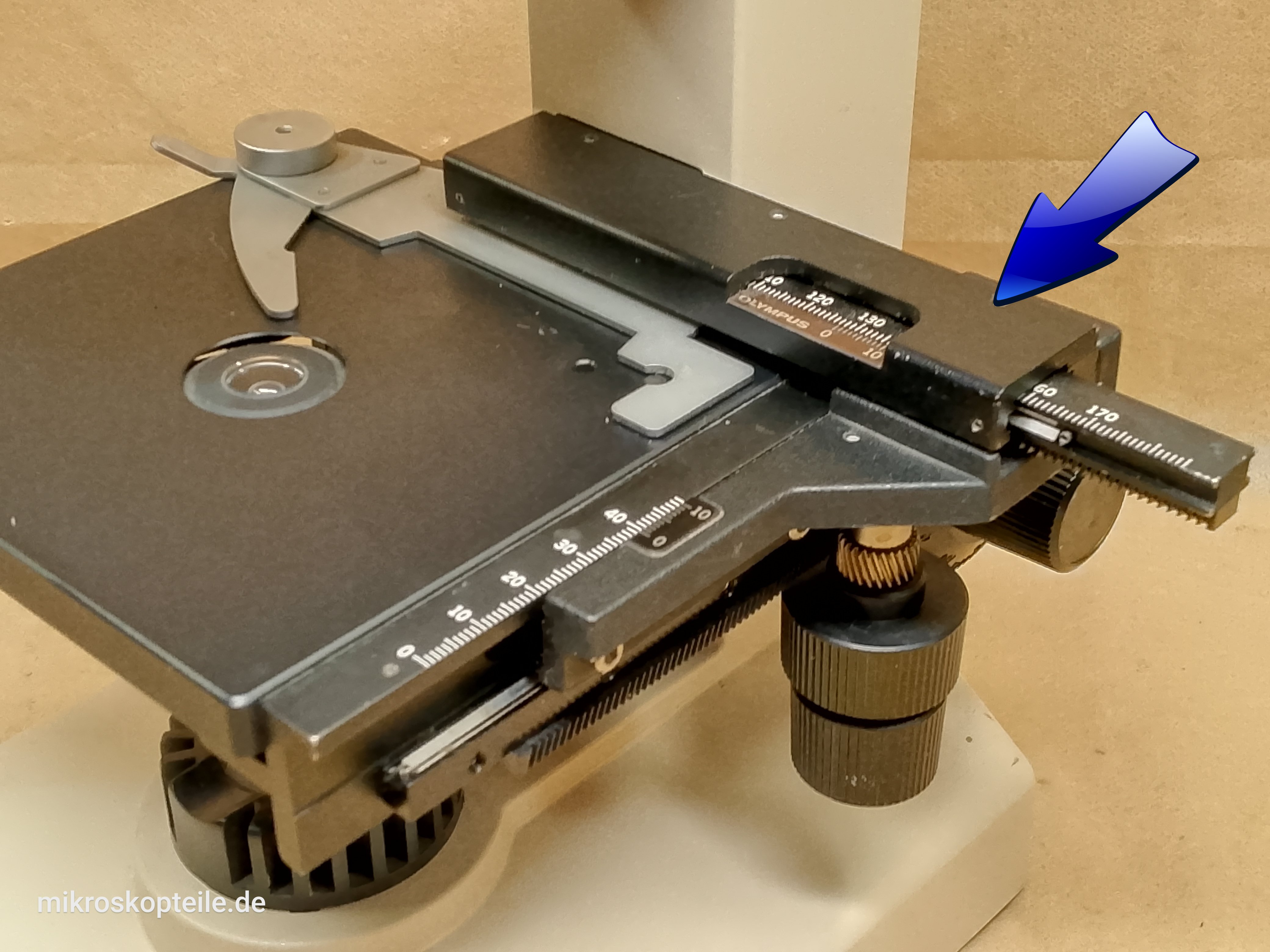

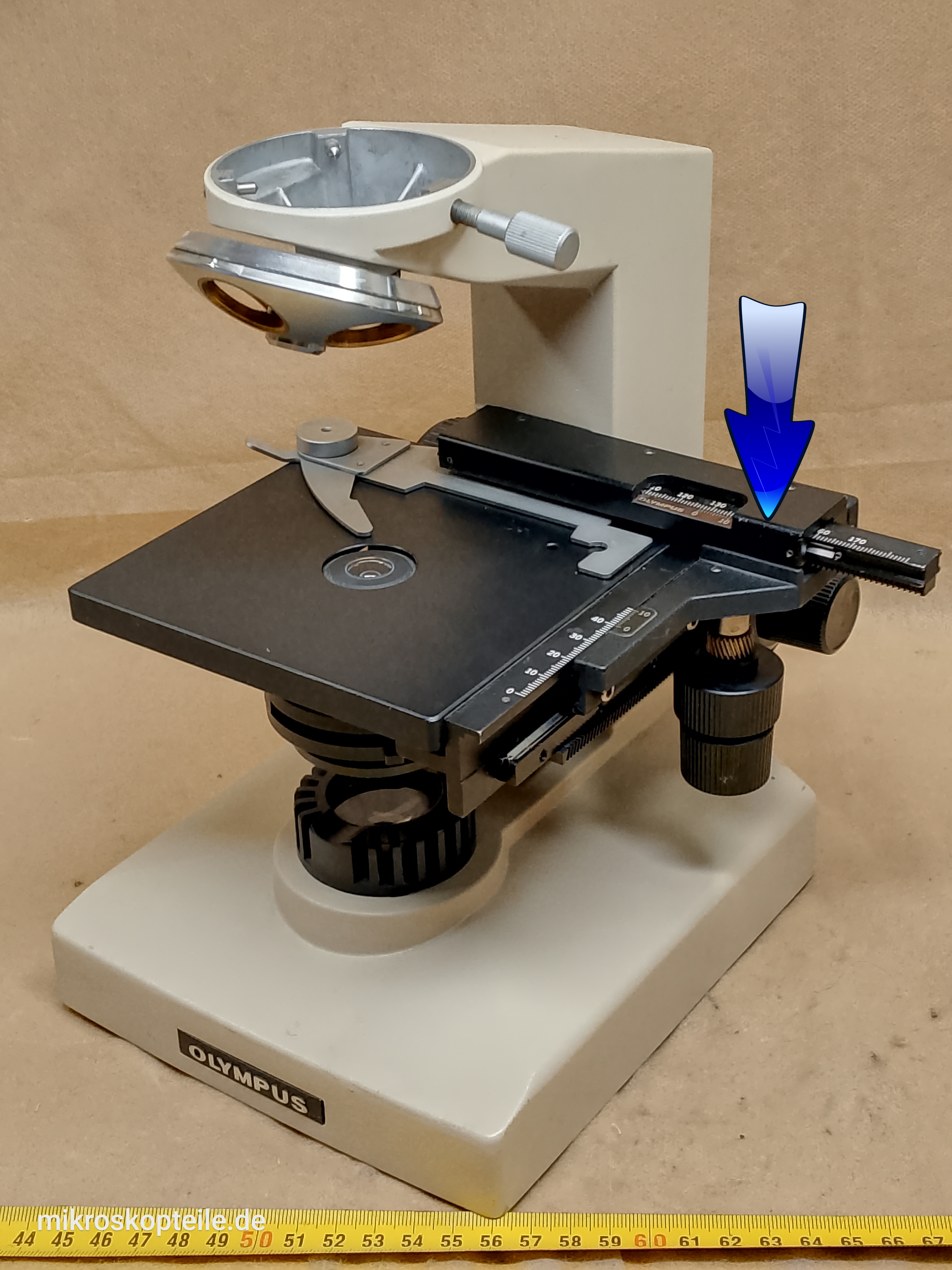

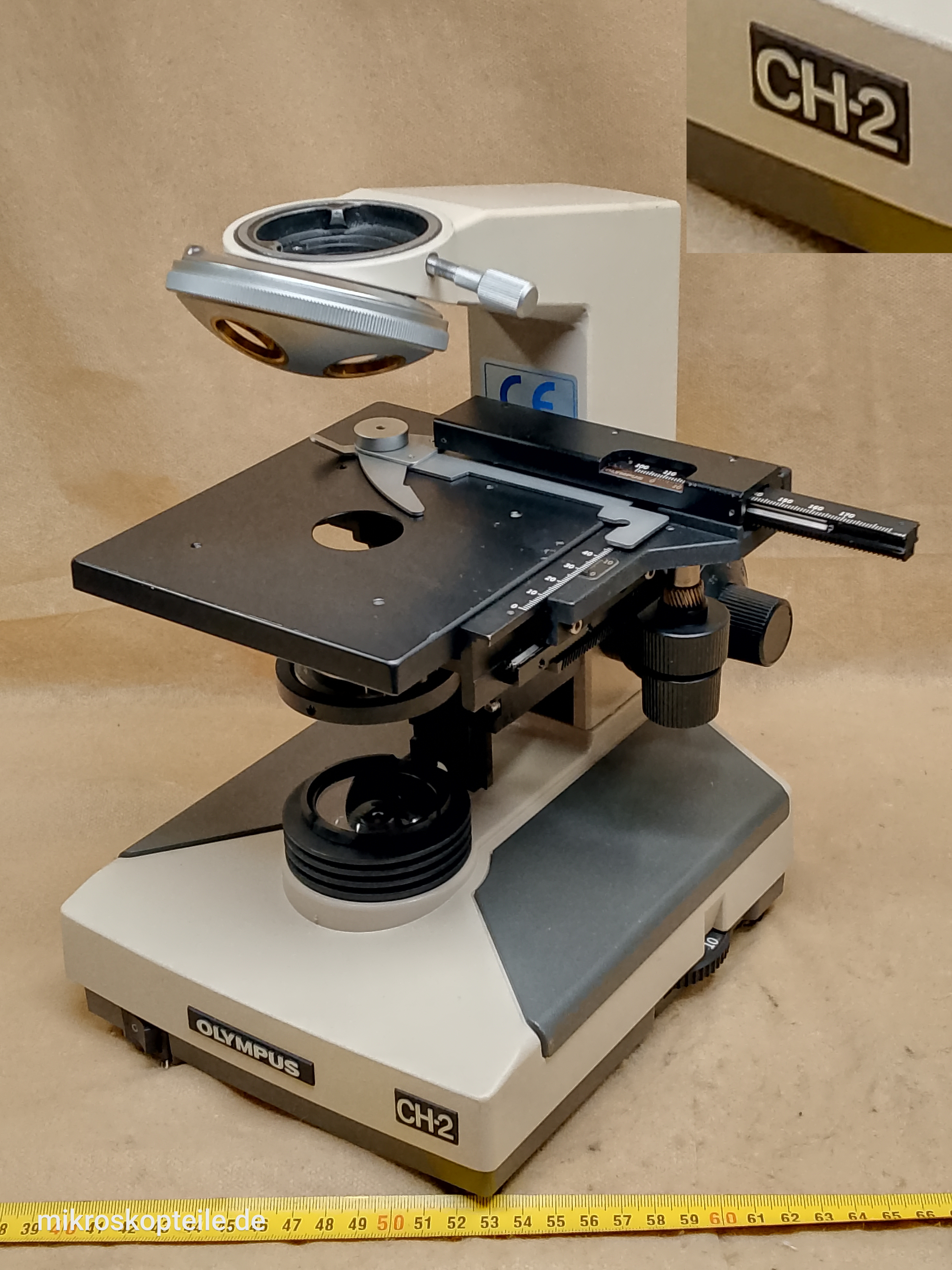

Na ostatnich zdjęciach w galerii widać zdjęcia mikroskopu Olympus CHK. Za pomocą strzałki wskazane jest o który element chodzi i gdzie on w mikroskopie się znajduje. Natomiast na ostatnim zdjęciu widać mikroskop Olympus CH-2 z zamontowaną tą nasadką krzyżową.
Dodatkowo na filmie dostępnym w galerii wideo można zobaczyć tej stolik z różnych ujęć i motorykę elementów ruchomych.
Przy powiększeniach powyżej 400x ręczne manipulowanie szkiełkiem z preparatem staje się bardzo trudne. I właśnie w takim celu stosuje się nasadki krzyżowe, aby np. przy powiększeniach 600x czy 1000x z immersją olejową bardzo precyzyjnie poruszać preparatem.
Do czego jest ta część potrzebna?
- jeśli posiadasz mikroskop z prostym stolikiem a potrzebujesz precyzyjnie manipulować szkiełkiem z preparatem i używać wysokich powiększeń
- Do jakiej kategorii należy ta część?
- Nasadki krzyżowe [ link ] [Inne Nasadki krzyżowe]
- Kto jest producentem tej części?
-
- Olympus - Olympus Corporation Tokyo Japan [ link ] [Inne Olympus]
- Olympus Tokyo
- Olympus Japan
- Olympus Tokyo Japan
- Olympus Optical Co., Ltd.
- Olympus Corporation.
- Z jakiego mikroskopu pochodzi ta część?
- Mikroskop Olympus CHK [ link ] [Inne z CHK]
- Z jakimi mikroskopami lub elementami jest kompatybilna ta część?
-
- Olympus CHK
- Olympus CH
- Olympus CH-2 CHT
- Olympus CH-2 CHS
- Olympus CHL
- Carl Zeiss Jena Eduval
- Carl Zeiss Jena Laboval
- Carl Zeiss Jena Laboval-2
- Carl Zeiss Jena Laboval Fluorescence
- Motic SFC 100
- Olympus CHK części do naprawy mikroskopu
- Olympus CHK / CH microscope stage
- Olympus CHK / CH-2 mikroskoptisch
- Olympus CHK und CH XY Kreuztisch Kreuzmechanismus
- Olympus CH2 Mikroskop Kreuztisch
- Olympus CHK / CH Objektführer und Präparathalter
- Olympus CHK / CH microscope specimen holder
- Olympus części zamienne
