Informacje o części: Carl Zeiss Jena Pictoval - mikroskopowa głowica mono dla okularów o średnicy 23,2mm | tubus projekcyjny (ID: 99700)
Carl Zeiss Jena Pictoval microscope monocular head for eyepiece with 23,2mm diameter | projection tube

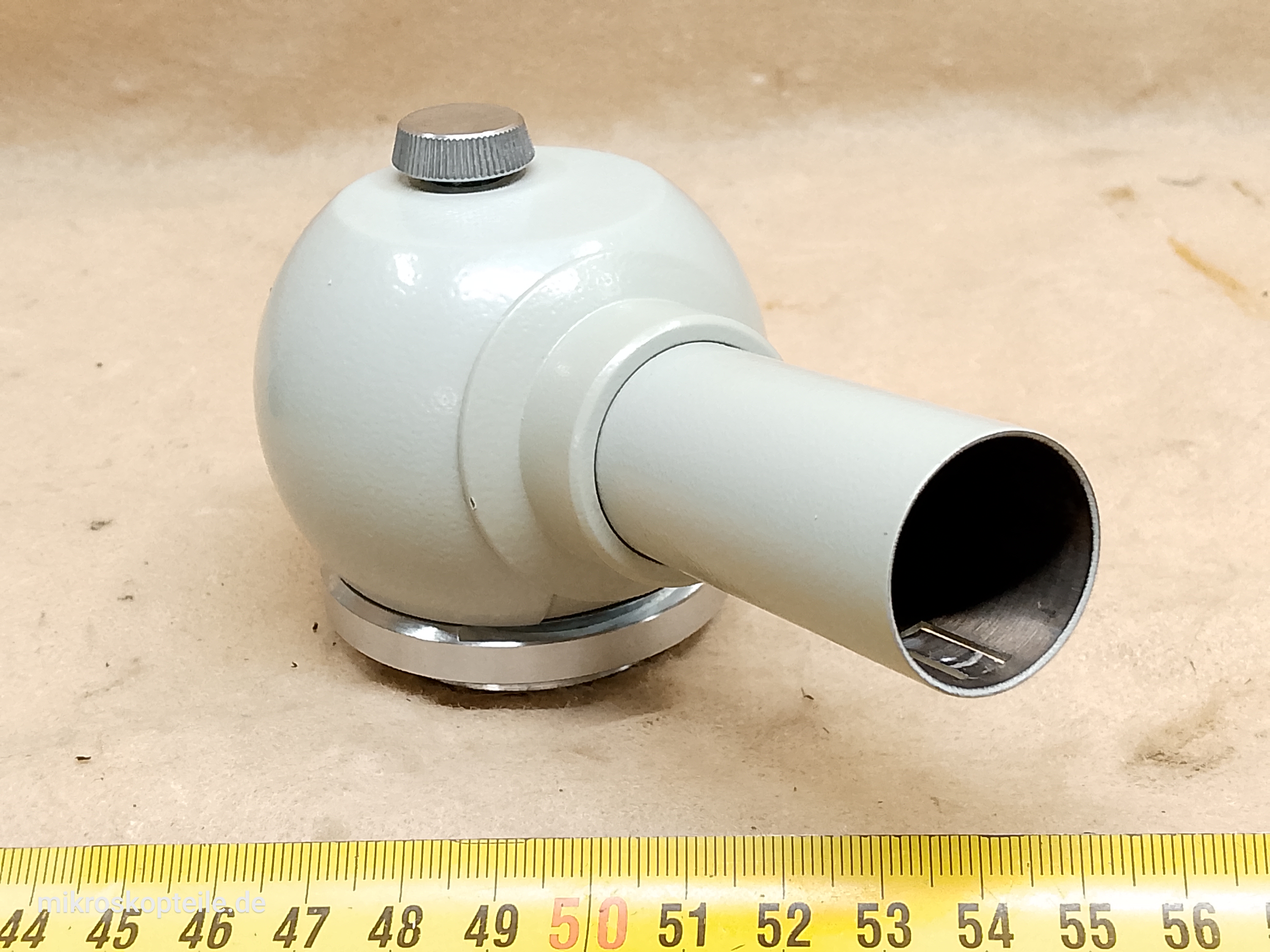

Główne zdjęcie
Opis
Carl Zeiss Jena Pictoval - mikroskopowa głowica mono dla okularów o średnicy 23,2mm | tubus projekcyjnyGłowica mikroskopowa z regulowanym kątem nachylenia tubusu dla okularów o średnicy montażowej 23,2 mm.
Ten model głowicy stosowany był jako głowica projekcyjna w mikroskopach projekcyjnych (mikroprojektorach) Carl Zeiss Jena Pictoval. Regulowany kąt nachylenia tubusu okularowego, w którym zamontowany był okular projekcyjny (najczęściej f=100) pozwalał na zmianę położenia rzutowanego obrazu na płaszczyźnie projekcyjnej.
Podstawowe parametry:
- Producent
- Carl Zeiss Jena
- Średnica montażowa okularów
- 23,2 mm
- Sposób montażu do ramienia mikroskopu
- jaskółczy ogon o średnicy 41 mm
Dzięki temu, że głowica posiada mocowanie do mikroskopu w standardzie Carl Zeiss Jena (czyli jaskółczy ogon o średnicy 41 mm) głowicę tę można zamontować do większości mikroskopów tego producenta (np. Carl Zeiss Jena Eduval, Laboval, Ergaval, Amplival itp.), ale i do mikroskopów Lomo (np. Lomo Biolam), IOR i Meopta.
Wydaje się potrzebne, aby wspomnieć o kilku sprawach:
- nigdy nie należy patrzeć ludzkim okiem przez tę głowicę, jeśli jest w niej umieszczony okular projekcyjny a głowica jest zamontowana w mikroprojektorze Carl Zeiss Jena Pictoval. Może to grozić utratą wzroku z powodu bardzo dużej mocy światła emitowanego przez ten mikroskop
- montując tę głowicę do mikroskopu innego niż Carl Zeiss Jena Pictoval być może uzyska się inną skalę odwzorowania niż na oryginalnych głowicach do konkretnego modelu mikroskopu
- projekcja obrazu mikroskopowego wymaga bardzo dużo światła, czyli silnego oświetlacza. Warto o tym pamiętać jeśli chce się używać tej głowicy do projekcji obrazu z mikroskopów biologicznych ze standardowym oświetleniem żarowym (np. 15W 6V), które zdecydowanie nie wystarczy
- prowadzenie obserwacji wzrokowych za pomocą tej głowicy może być niewygodne, gdyż ma ona inny (mniejszy) kąt nachylenia niż standardowe głowice jedno- lub dwuokularowe
Producent
Carl Zeiss Jena - (VEB Carl Zeiss Jena DDR (former East Germany)) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli masz mikroskop Carl Zeiss Jena Pictoval bez oryginalnej głowicy projekcyjnej
- jeśli chcesz takiej głowicy użyć do innego mikroskopu firmy Carl Zeiss Jena lub do mikroskopu innej firmy
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
- Carl Zeiss Jena Pictoval
- Carl Zeiss Jena Eduval
- Carl Zeiss Jena Eduval-4
- Carl Zeiss Jena Laboval
- Carl Zeiss Jena Laboval-2
- Carl Zeiss Jena Laboval-3
- Carl Zeiss Jena Laboval-4
- Carl Zeiss Jena Laboval Pol
- Carl Zeiss Jena Laboval Fluorescence
- Carl Zeiss Jena Fluoval-2
- Carl Zeiss Jena Amplival
- Carl Zeiss Jena Ergaval
- Carl Zeiss Jena Docuval
- Carl Zeiss Jena Vertival
- Carl Zeiss Jena Epival
- Carl Zeiss Jena Metaval
- Carl Zeiss Jena Fluoval
- Carl Zeiss Jena Lg
- Carl Zeiss Jena Lr
- Carl Zeiss Jena Lu
- Carl Zeiss Jena Lumipan
- Carl Zeiss Jena Nf
- Carl Zeiss Jena NfPk
- Carl Zeiss Jena Ng
- Carl Zeiss Jena NU
- Carl Zeiss Jena NU-2
