Carl Zeiss Jena Pictoval - mikroskopowa głowica mono dla okularów o średnicy 23,2mm | tubus projekcyjny - galeria zdjęć

Opis tej części:

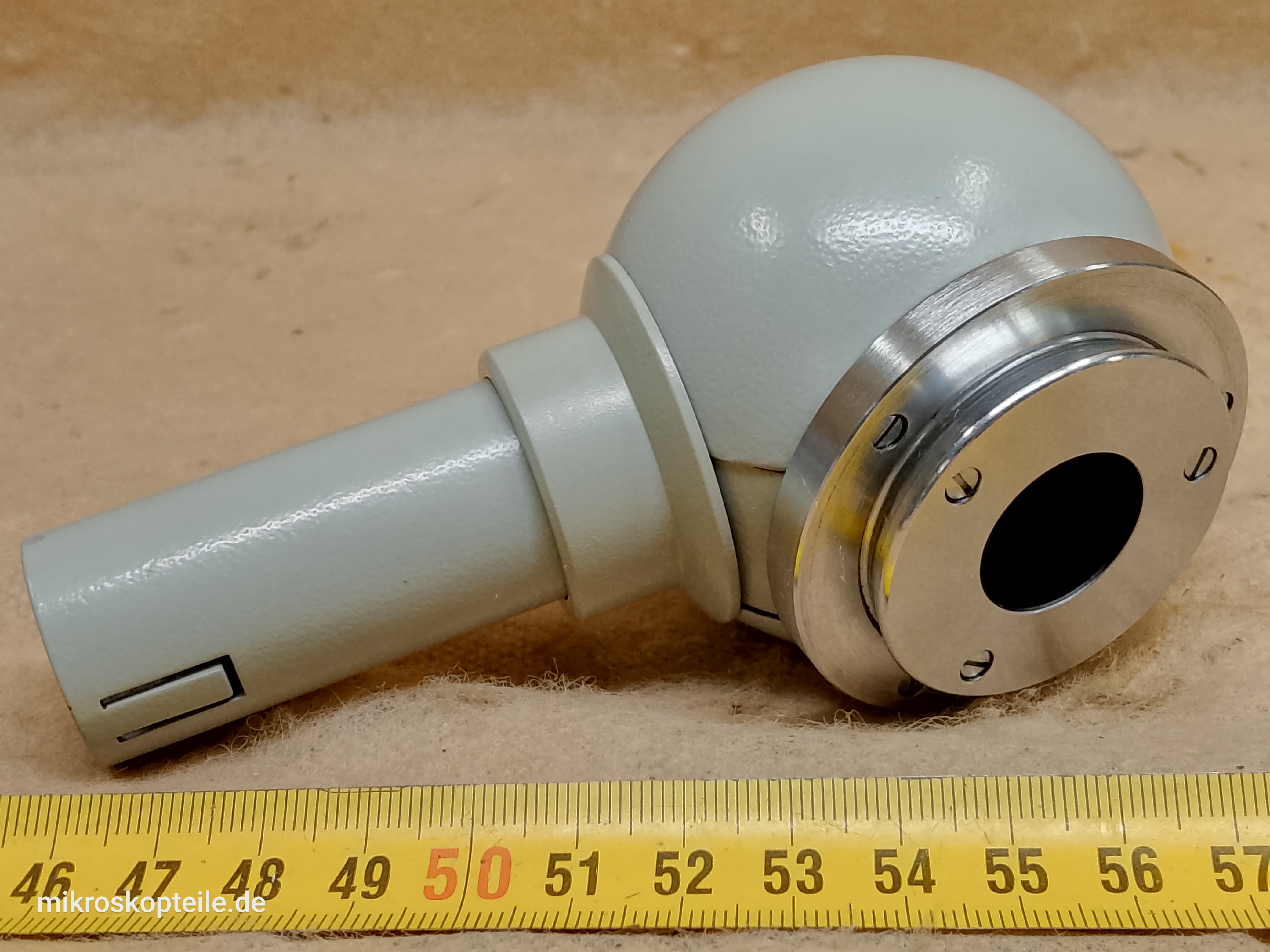

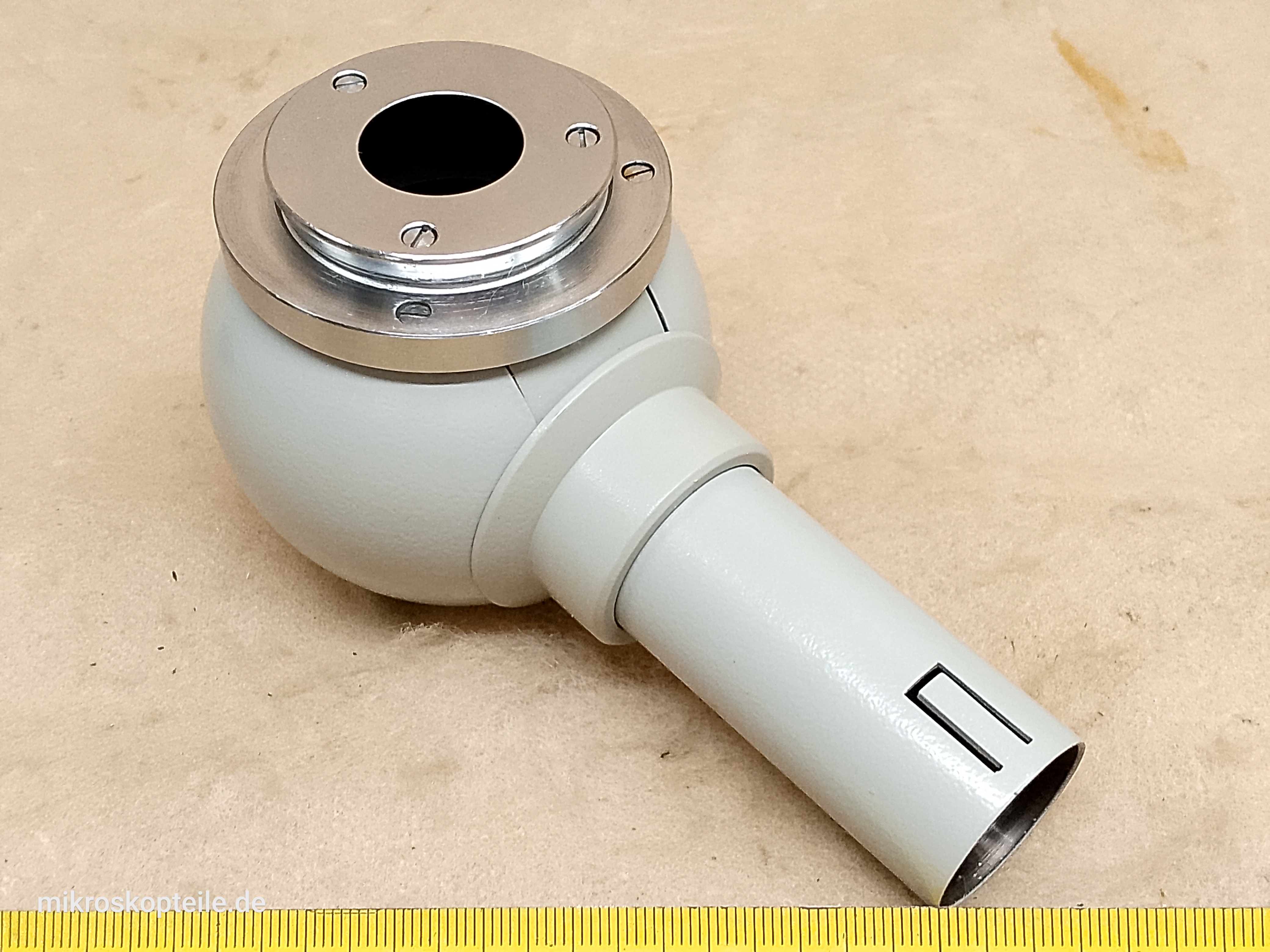

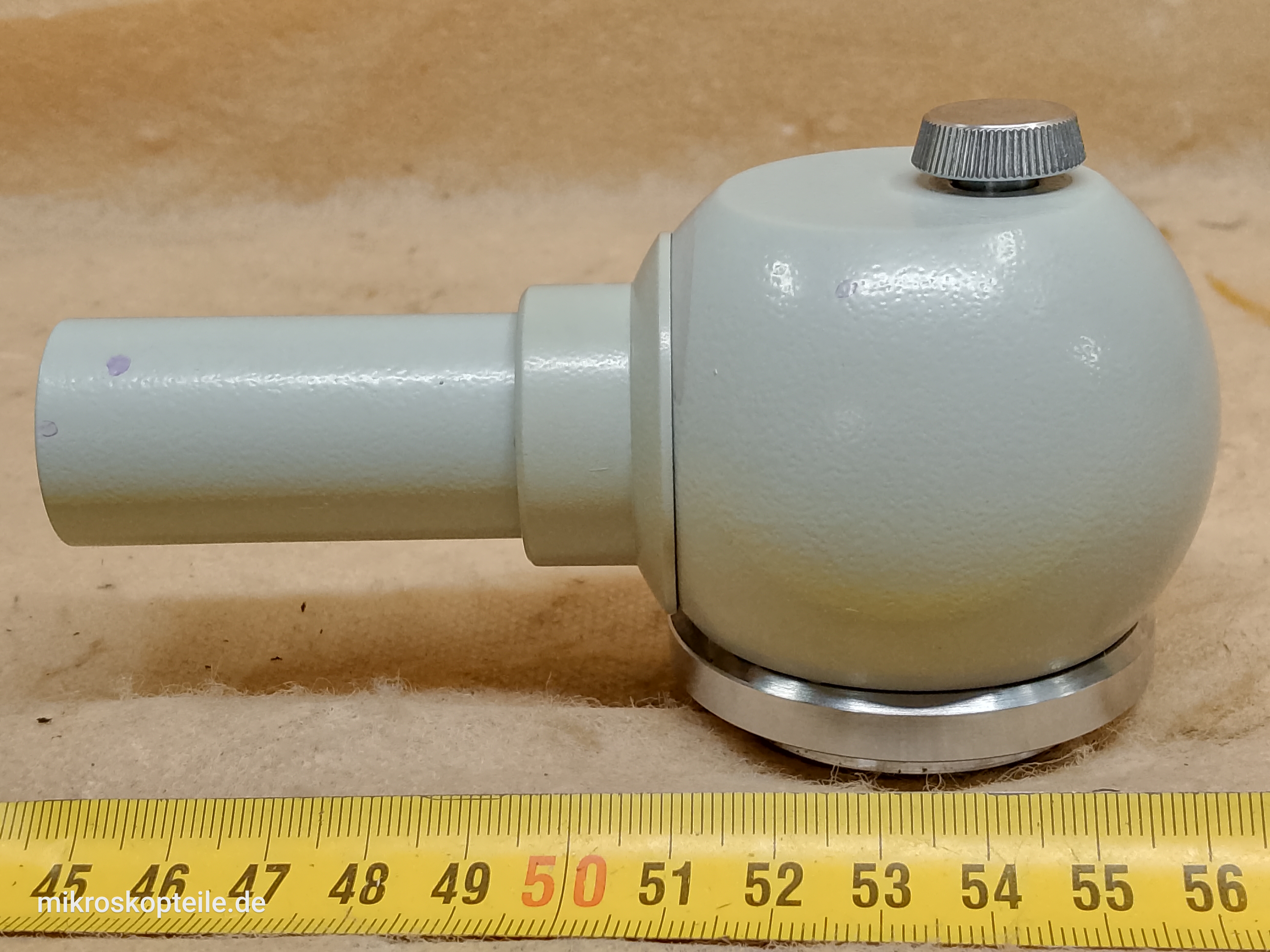

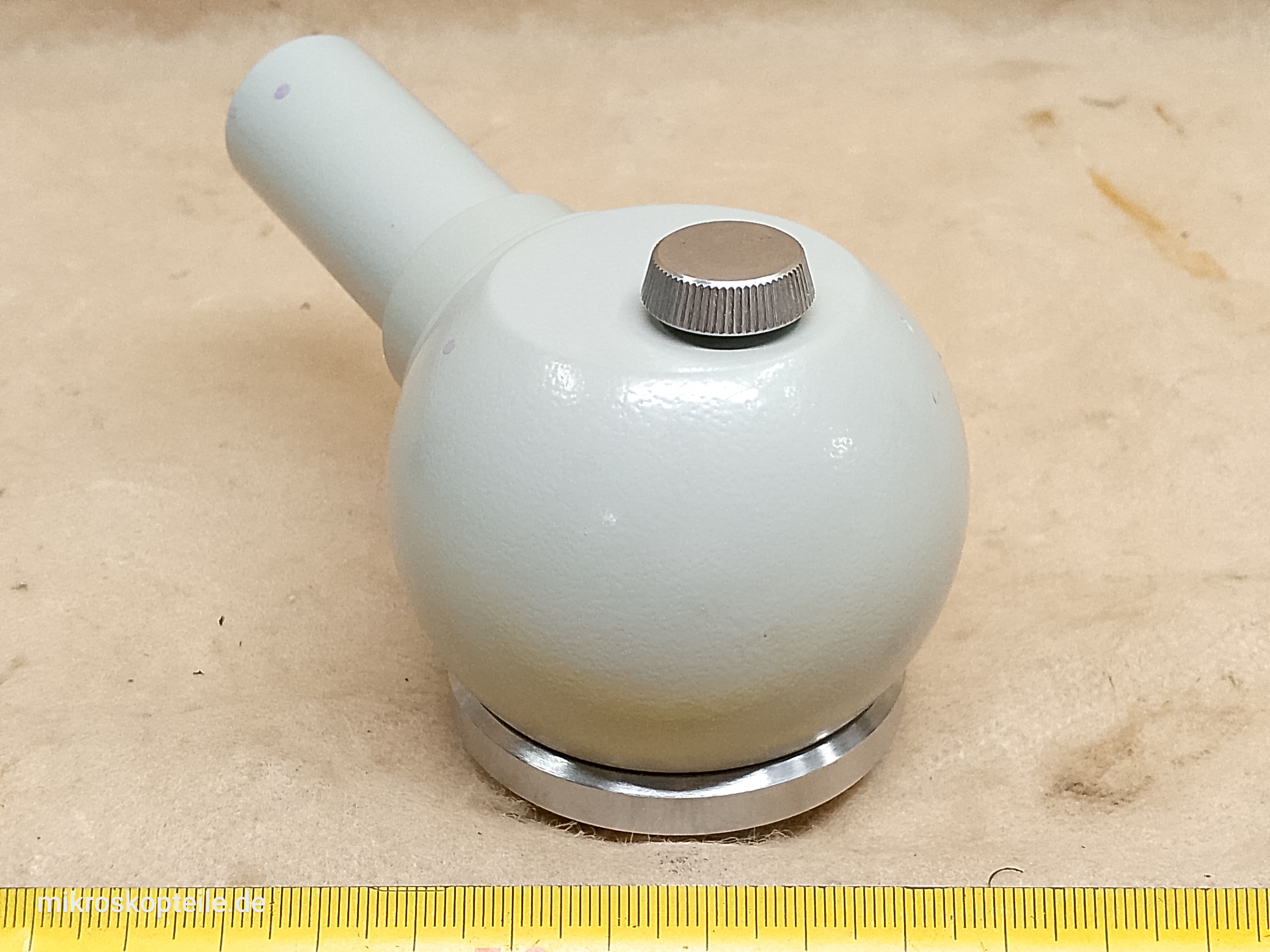

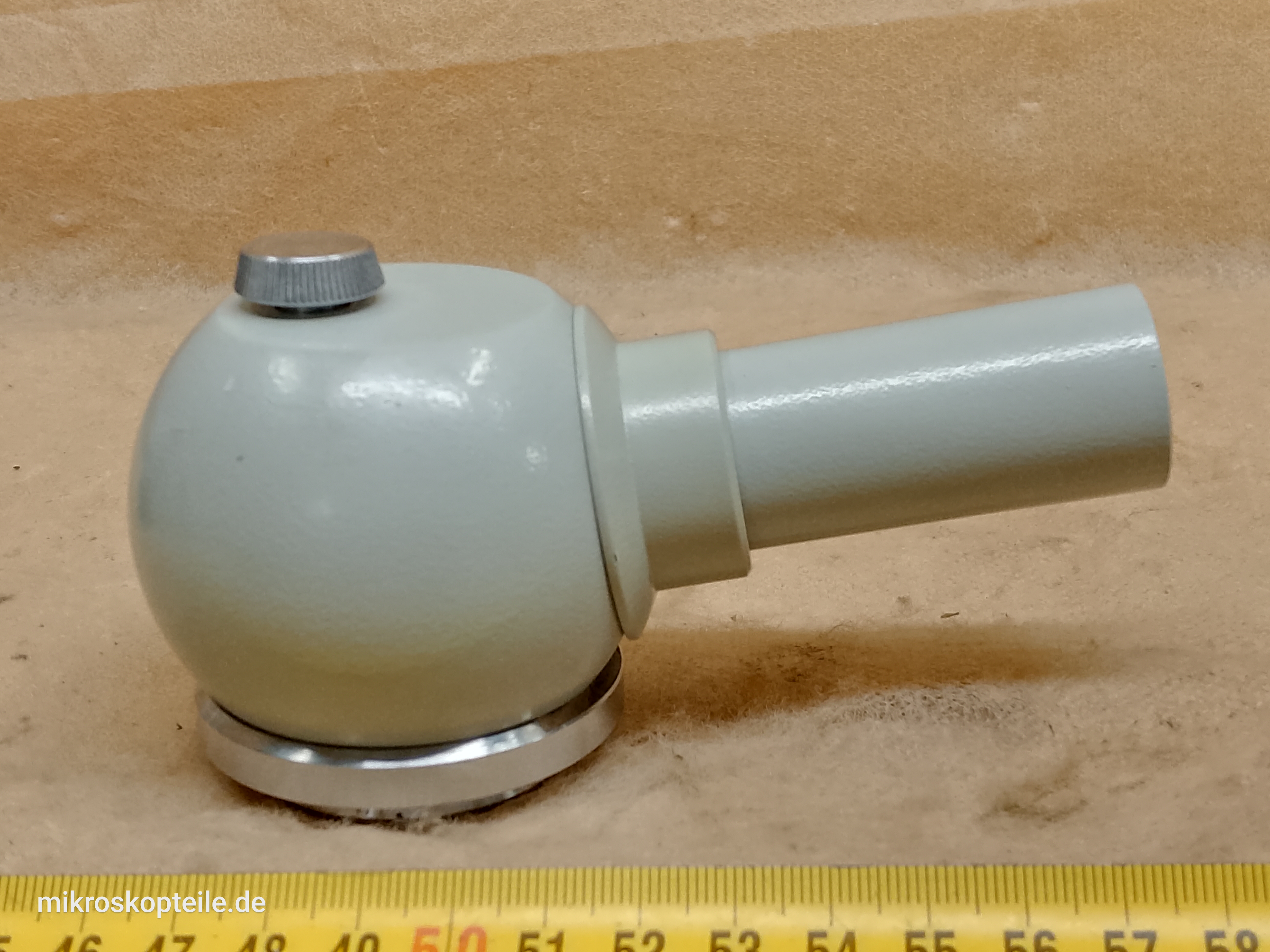

Głowica mikroskopowa z regulowanym kątem nachylenia tubusu dla okularów o średnicy montażowej 23,2 mm.

Ten model głowicy stosowany był jako głowica projekcyjna w mikroskopach projekcyjnych (mikroprojektorach) Carl Zeiss Jena Pictoval. Regulowany kąt nachylenia tubusu okularowego, w którym zamontowany był okular projekcyjny (najczęściej f=100) pozwalał na zmianę położenia rzutowanego obrazu na płaszczyźnie projekcyjnej.

Podstawowe parametry:
Producent: Carl Zeiss Jena

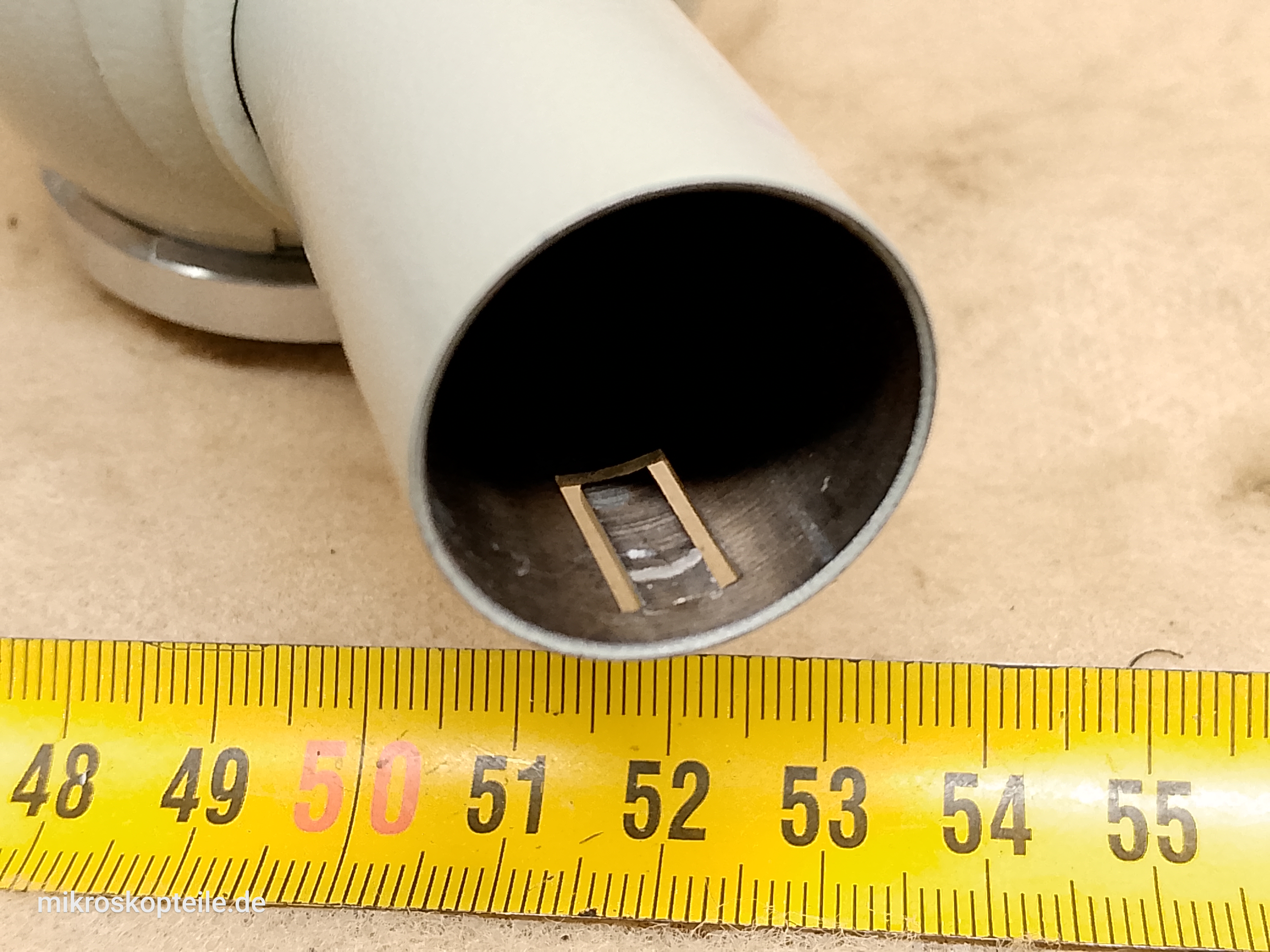

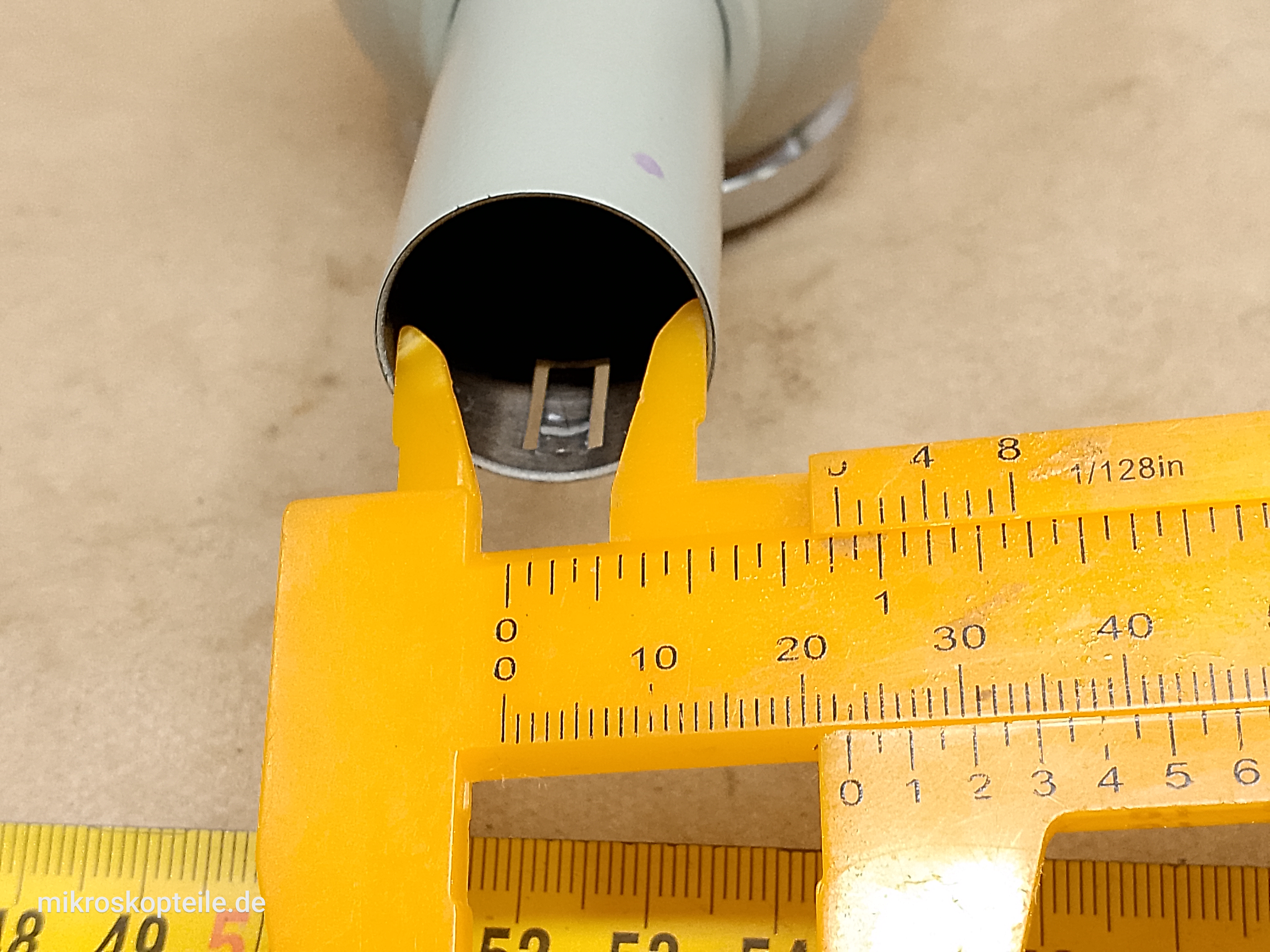

Średnica montażowa okularów: 23,2 mm

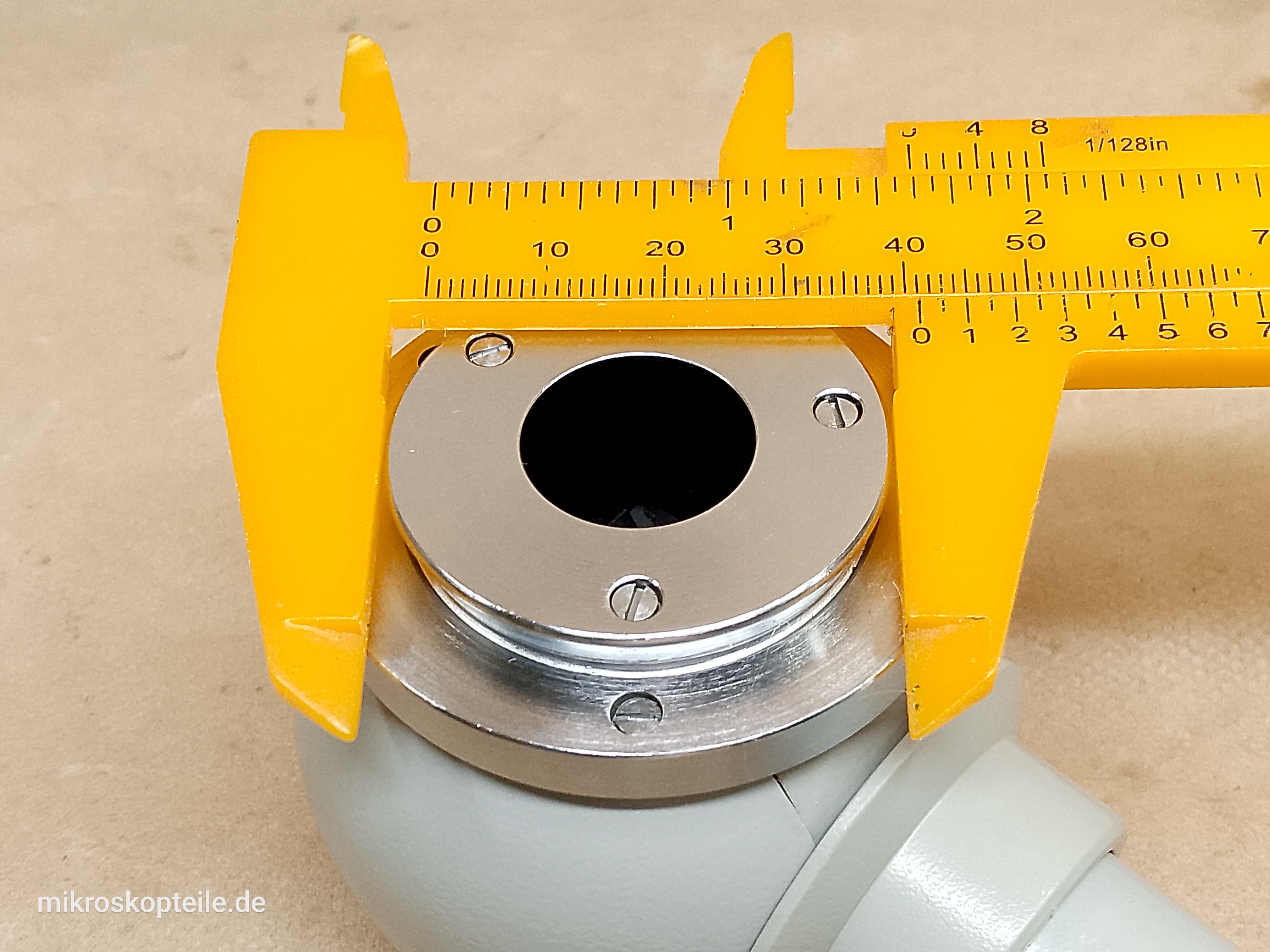

Sposób montażu do ramienia mikroskopu: jaskółczy ogon o średnicy 41 mm

Dzięki temu, że głowica posiada mocowanie do mikroskopu w standardzie Carl Zeiss Jena (czyli jaskółczy ogon o średnicy 41 mm) głowicę tę można zamontować do większości mikroskopów tego producenta (np. Carl Zeiss Jena Eduval, Laboval, Ergaval, Amplival itp.), ale i do mikroskopów Lomo (np. Lomo Biolam), IOR i Meopta.

Wydaje się potrzebne, aby wspomnieć o kilku sprawach:
- nigdy nie należy patrzeć ludzkim okiem przez tę głowicę, jeśli jest w niej umieszczony okular projekcyjny a głowica jest zamontowana w mikroprojektorze Carl Zeiss Jena Pictoval. Może to grozić utratą wzroku z powodu bardzo dużej mocy światła emitowanego przez ten mikroskop
- montując tę głowicę do mikroskopu innego niż Carl Zeiss Jena Pictoval być może uzyska się inną skalę odwzorowania niż na oryginalnych głowicach do konkretnego modelu mikroskopu
- projekcja obrazu mikroskopowego wymaga bardzo dużo światła, czyli silnego oświetlacza. Warto o tym pamiętać jeśli chce się używać tej głowicy do projekcji obrazu z mikroskopów biologicznych ze standardowym oświetleniem żarowym (np. 15W 6V), które zdecydowanie nie wystarczy
- prowadzenie obserwacji wzrokowych za pomocą tej głowicy może być niewygodne, gdyż ma ona inny (mniejszy) kąt nachylenia niż standardowe głowice jedno- lub dwuokularowe

Do czego jest ta część potrzebna?

• jeśli masz mikroskop Carl Zeiss Jena Pictoval bez oryginalnej głowicy projekcyjnej
• jeśli chcesz takiej głowicy użyć do innego mikroskopu firmy Carl Zeiss Jena lub do mikroskopu innej firmy

Do jakiej kategorii należy ta część?

Głowice [ link ] [Inne Głowice]

Kto jest producentem tej części?

• Carl Zeiss Jena - VEB Carl Zeiss Jena DDR (former East Germany) [ link ] [Inne Carl Zeiss Jena]
• ausJena
• aus Jena

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Carl Zeiss Jena Pictoval [ link ] [Inne z Pictoval]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Carl Zeiss Jena Pictoval
• Carl Zeiss Jena Eduval
• Carl Zeiss Jena Eduval-4
• Carl Zeiss Jena Laboval
• Carl Zeiss Jena Laboval-2
• Carl Zeiss Jena Laboval-3
• Carl Zeiss Jena Laboval-4
• Carl Zeiss Jena Laboval Pol
• Carl Zeiss Jena Laboval Fluorescence
• Carl Zeiss Jena Fluoval-2
• Carl Zeiss Jena Amplival
• Carl Zeiss Jena Ergaval
• Carl Zeiss Jena Docuval
• Carl Zeiss Jena Vertival
• Carl Zeiss Jena Epival
• Carl Zeiss Jena Metaval
• Carl Zeiss Jena Fluoval
• Carl Zeiss Jena Lg
• Carl Zeiss Jena Lr
• Carl Zeiss Jena Lu
• Carl Zeiss Jena Lumipan
• Carl Zeiss Jena Nf
• Carl Zeiss Jena NfPk
• Carl Zeiss Jena Ng
• Carl Zeiss Jena NU
• Carl Zeiss Jena NU-2
