Informacje o części: Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ (ID: 99699)
Carl Zeiss Jena Ng / Nf microscope condenser holder model MZ

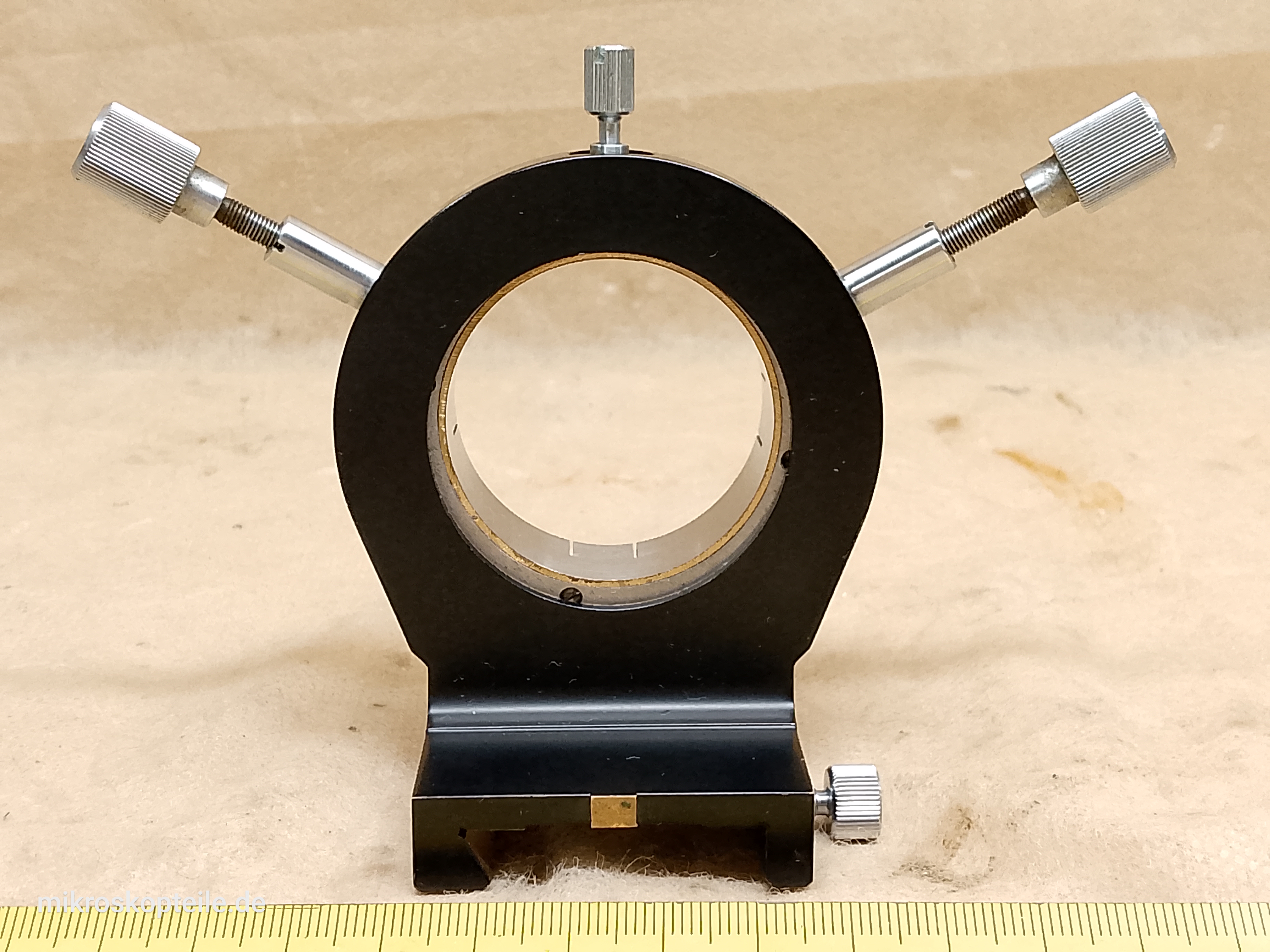

Główne zdjęcie
Opis
Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZUchwyt do mocowanie wymiennych kondensorów do mikroskopów Carl Zeiss Jena.
Ten uchwyt kondensora jest osobnym, wymiennym modułem, który można odkręcić. Mocuje go się na listwie montażowej w kształcie jaskółczego ogona. Listwa ta znajduje się pod uchwytem stolika mikroskopowego. Uchwyt kondensora blokuje się na tej listwie śrubą dociskową.
Można w nim umieszczać dowolne kondensory mikroskopowe o średnicy montażowe 39,5 mm, dowolnego producenta. Możliwe jest również umieszczenie w tym uchwycie kondensorów o średnicy montażowej 37 mm, jeśli założy się na nie pierścień pogrubiający.
Podstawowe parametry:
- Producent
- Carl Zeiss Jena
- Nazwa i model w oryginalnej dokumentacji
- Kondensor-Einhänger MZ
- Kolor
- czarny, czyli model produkowany dla czarnych mikroskopów z lat '50 i '60 XX wieku
- Średnica wewnętrzna
- do mocowania kondensorów o średnicy 39,5 mm (np. kondensor kardioidalny ciemnego pola firmy Carl Zeiss Jena)
- Śruba mocująca kondensor
- tak, centralna śruba mocująca kondensor w obejmie
- Śruby centrujące
- tak, dwie śruby centrujące kondensor
- Sposób montażu uchwytu do mikroskopu
- jaskółczy ogon
Mimo, że element ten jest czarny, to pasuje również do nowszych, szarych mikroskopów Carl Zeiss Jena z serii Mikroval.
Ten uchwyt kondensora pasuje między innymi do następujących modeli mikroskopów:
- Carl Zeiss Jena Ng (czarny mikroskop)
- Carl Zeiss Jena Polmi-A (czarny mikroskop)
- Carl Zeiss Jena Nf (czarny mikroskop)
- Carl Zeiss Jena Nu (wersja NU-2 jest szara)
- Carl Zeiss Jena Ergaval (szary mikroskop)
- Carl Zeiss Jena Fluoval / Fluoval-2 (szary mikroskop)
- Carl Zeiss Jena Amplival i jego odmiany (szary mikroskop)
- Carl Zeiss Jena Docuval (szary mikroskop)
W stosunku do tego elementu używa się różnych nazw określających jego funkcjonalność, m.in.:
- uchwyt kondensora mikroskopowego
- mocowanie kondensora mikroskopowego
- trzymak kondensora mikroskopowego
- obejma mocująca kondensor mikroskopowy
- wieszak kondensora mikroskopowego
- w Polsce niekiedy używa się angielskich określeń "support kondensora" lub "holder kondensora"
Na ostatnim zdjęciu znajduje się fragment z dokumentacji producenta. Za pomocą strzałki wskazany jest ten konkretny model uchwytu kondensora, aby można było ten element jednoznacznie zidentyfikować.
Producent
Carl Zeiss Jena - (VEB Carl Zeiss Jena DDR (former East Germany)) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli posiadasz mikroskop Carl Zeiss Jena z niewymiennym kondensorem i chcesz wymienić uchwyt kondensora na taki, aby móc używać wymiennych kondensorów
- jeśli chcesz używać kondensora ciemnego pola w mikroskopie Carl Zeiss Jena Ng / Ergaval
- jeśli masz takie mocowanie kondensora, ale jest uszkodzone i potrzebujesz je wymienić
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
- Carl Zeiss Jena Nf
- Carl Zeiss Jena NfPk
- Carl Zeiss Jena NU
- Carl Zeiss Jena NU-2
- Carl Zeiss Jena Ng
- Carl Zeiss Jena Polmi A
- Carl Zeiss Jena Ergaval
- Carl Zeiss Jena Amplival
- Carl Zeiss Jena Docuval
- Carl Zeiss Jena Vertival
- Carl Zeiss Jena Epival
- Carl Zeiss Jena Metaval
- Carl Zeiss Jena Fluoval
- Carl Zeiss Jena Fluoval-2
