Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ - galeria zdjęć
Galeria zawiera zdjęcia z różnych perspektyw oraz zbliżenia tej części do mikroskopu. Kliknięcie przycisku "Otwórz zdjęcie" wyświetli dodatkowe informacje.
Przełącz na glerię video SERMIK_ID: 99699

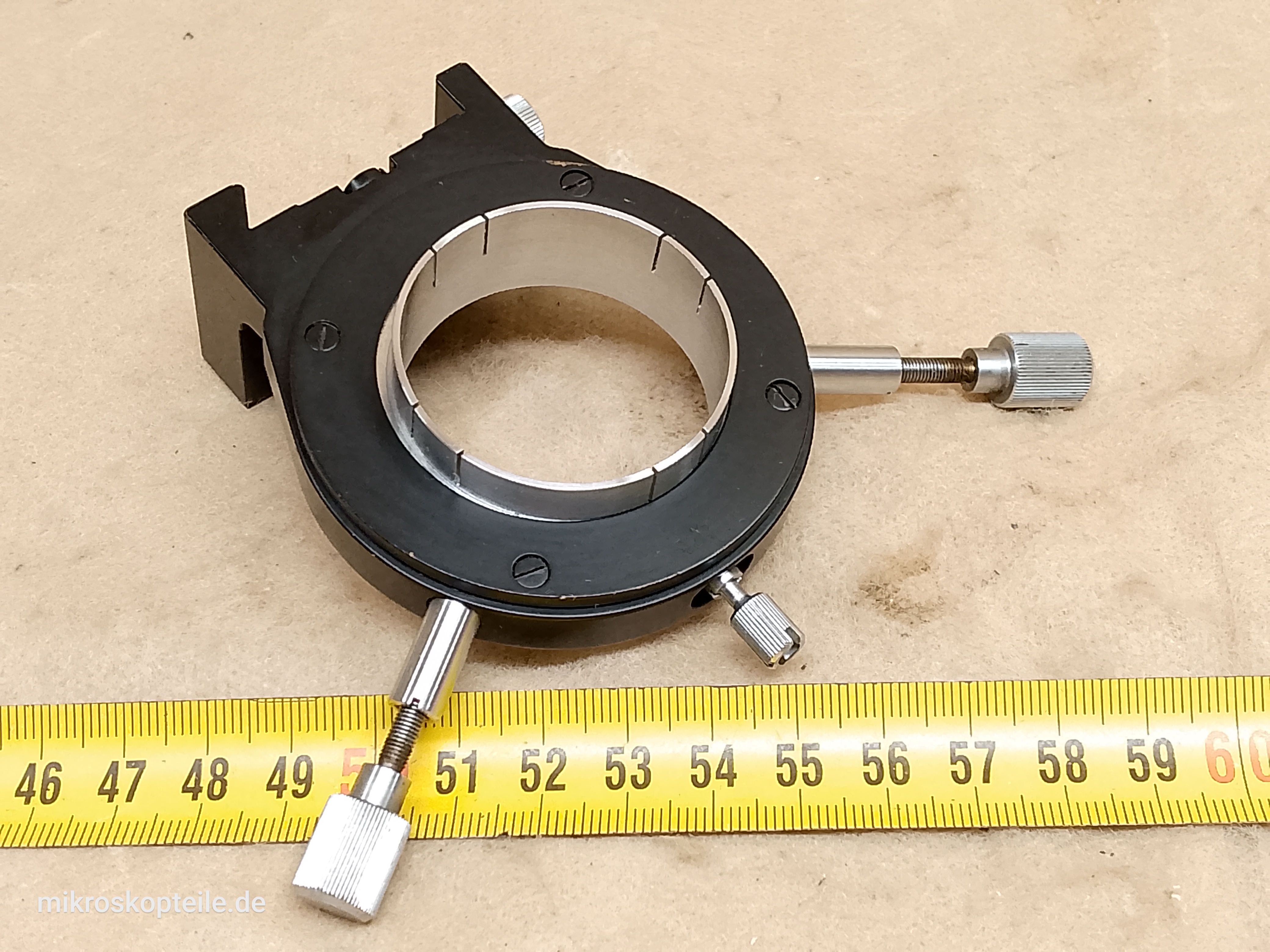

Zdjęcie #1 - Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ

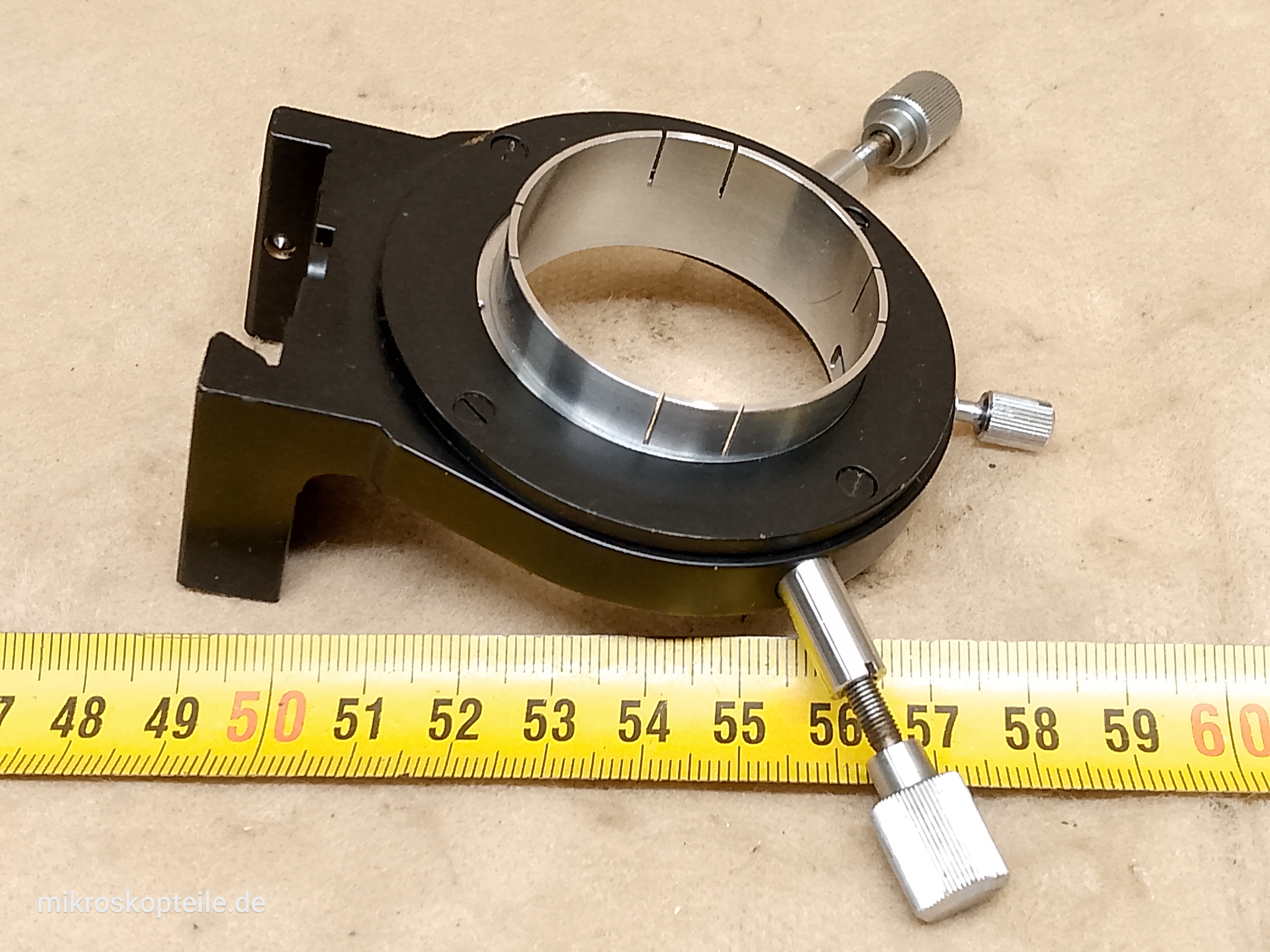

Zdjęcie #2 - Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ
Zdjęcie #3 - Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ

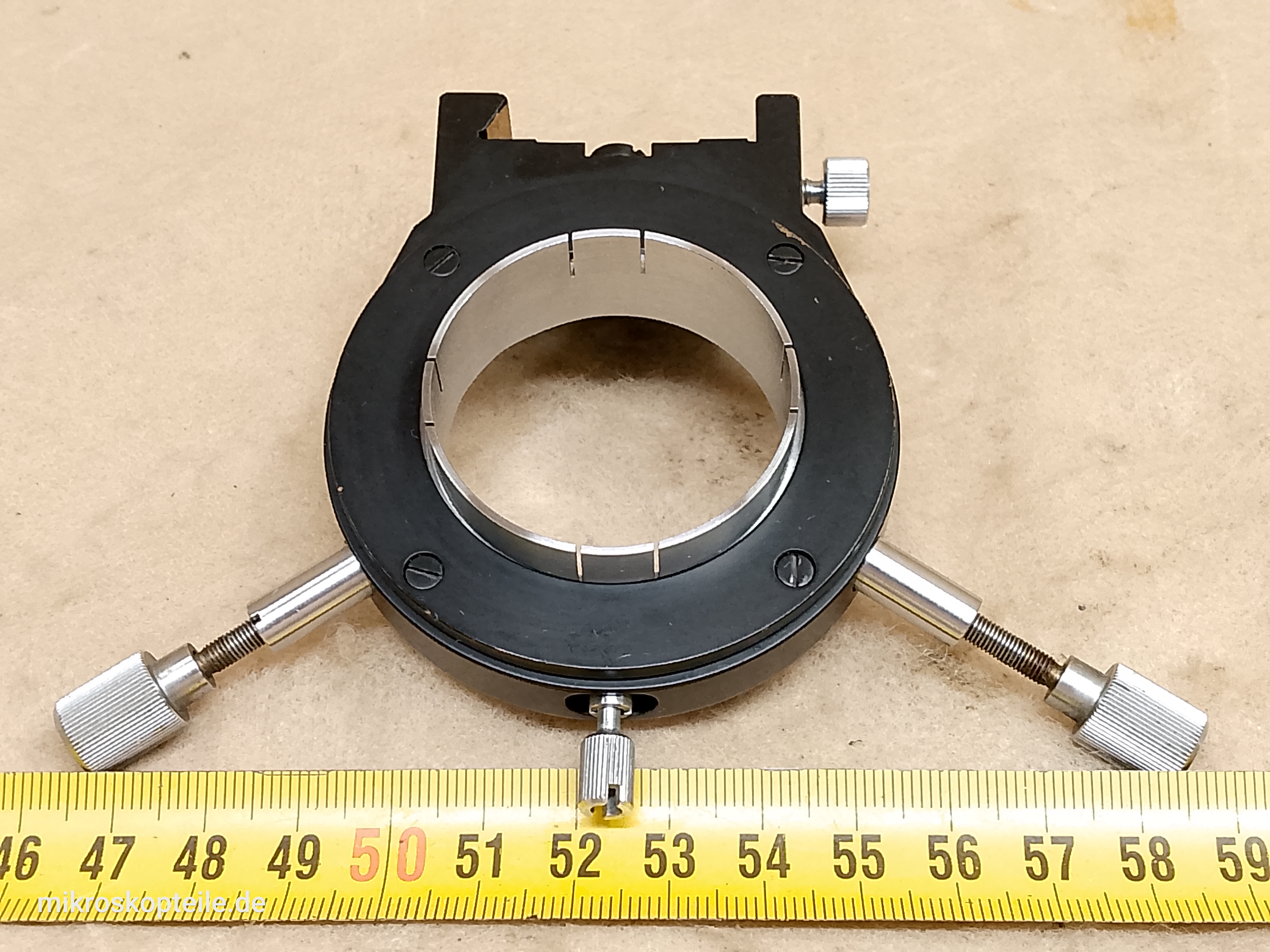

Zdjęcie #4 - Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ

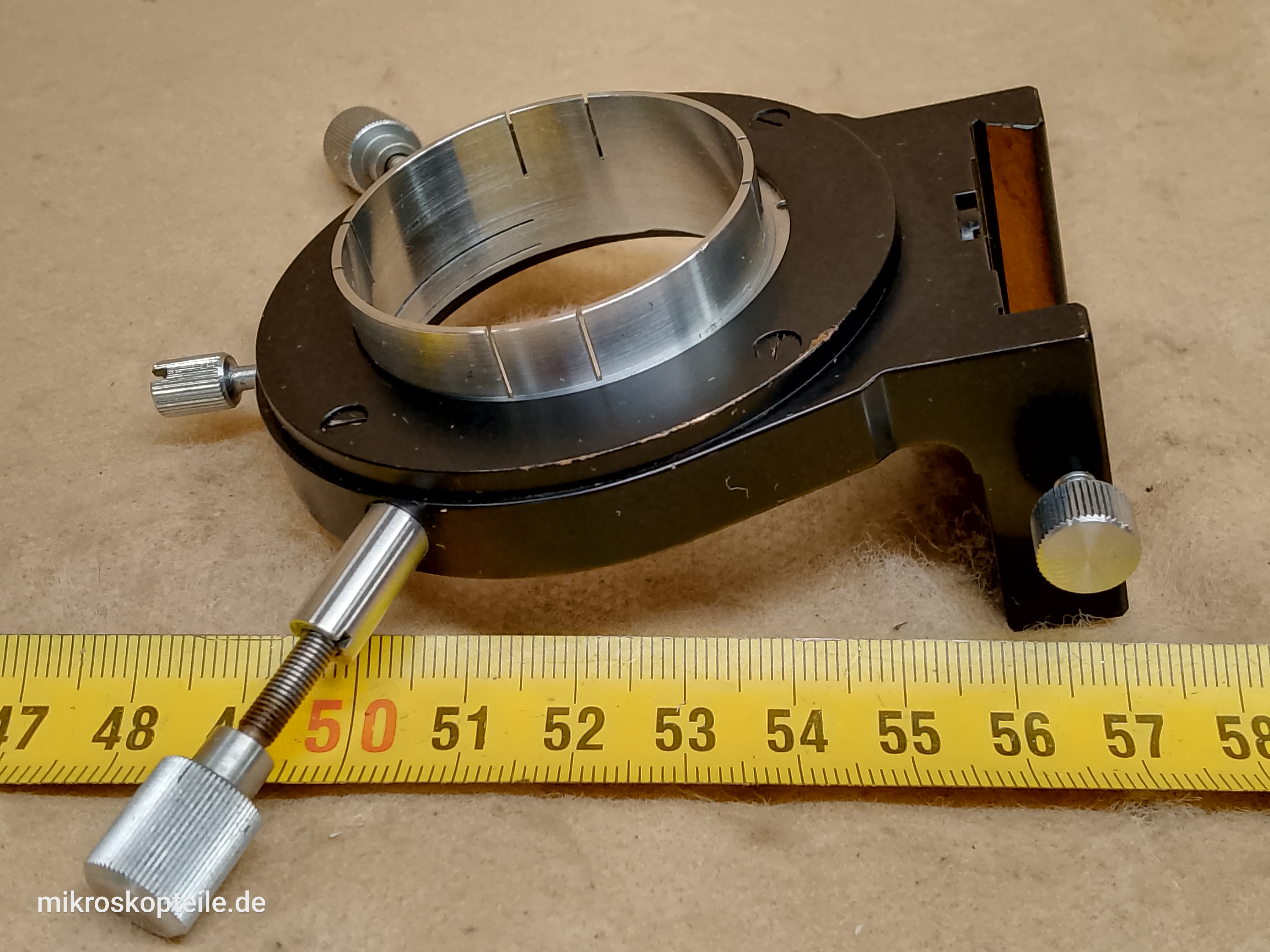

Zdjęcie #5 - Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ

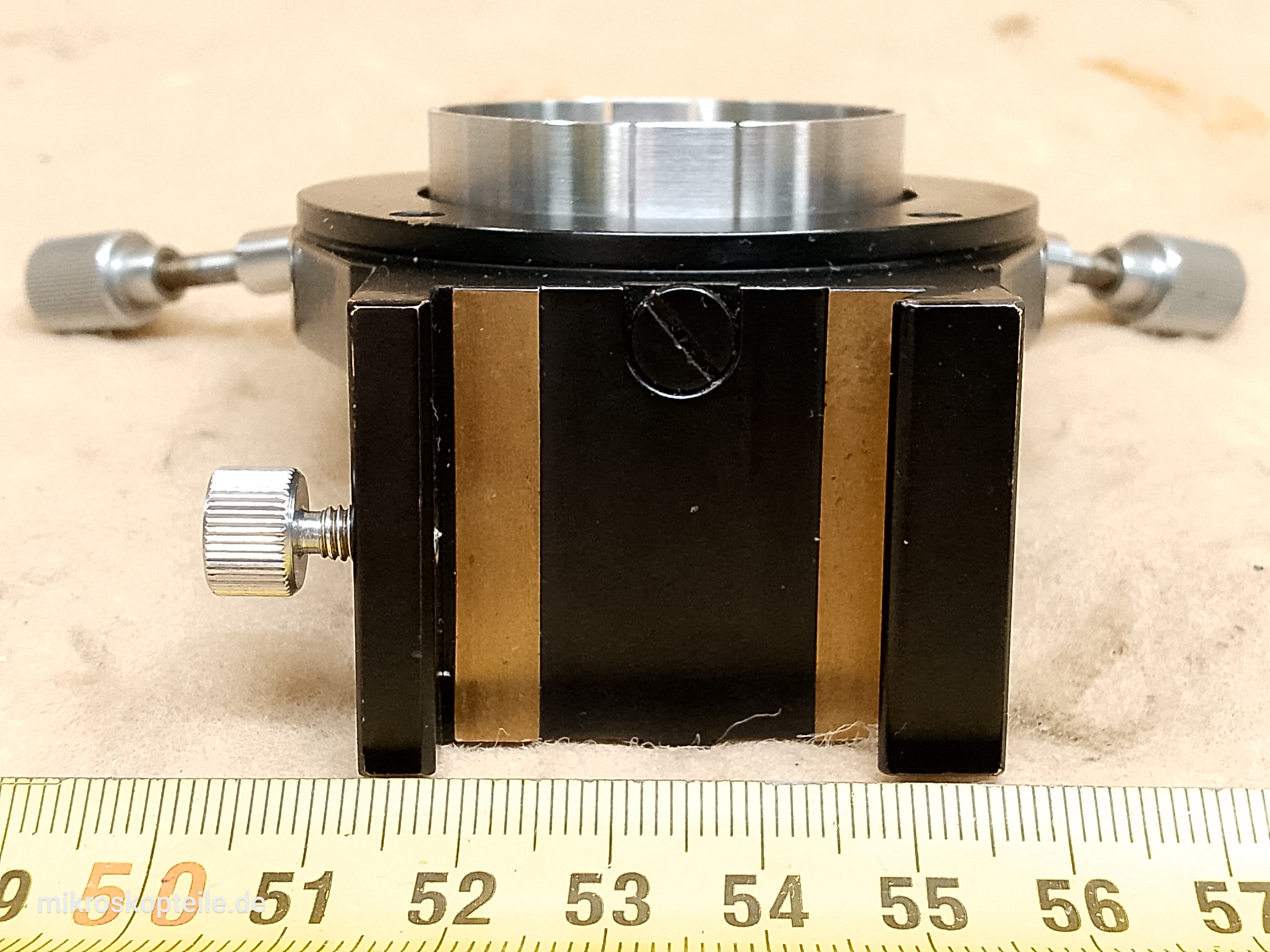

Zdjęcie #6 - Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ

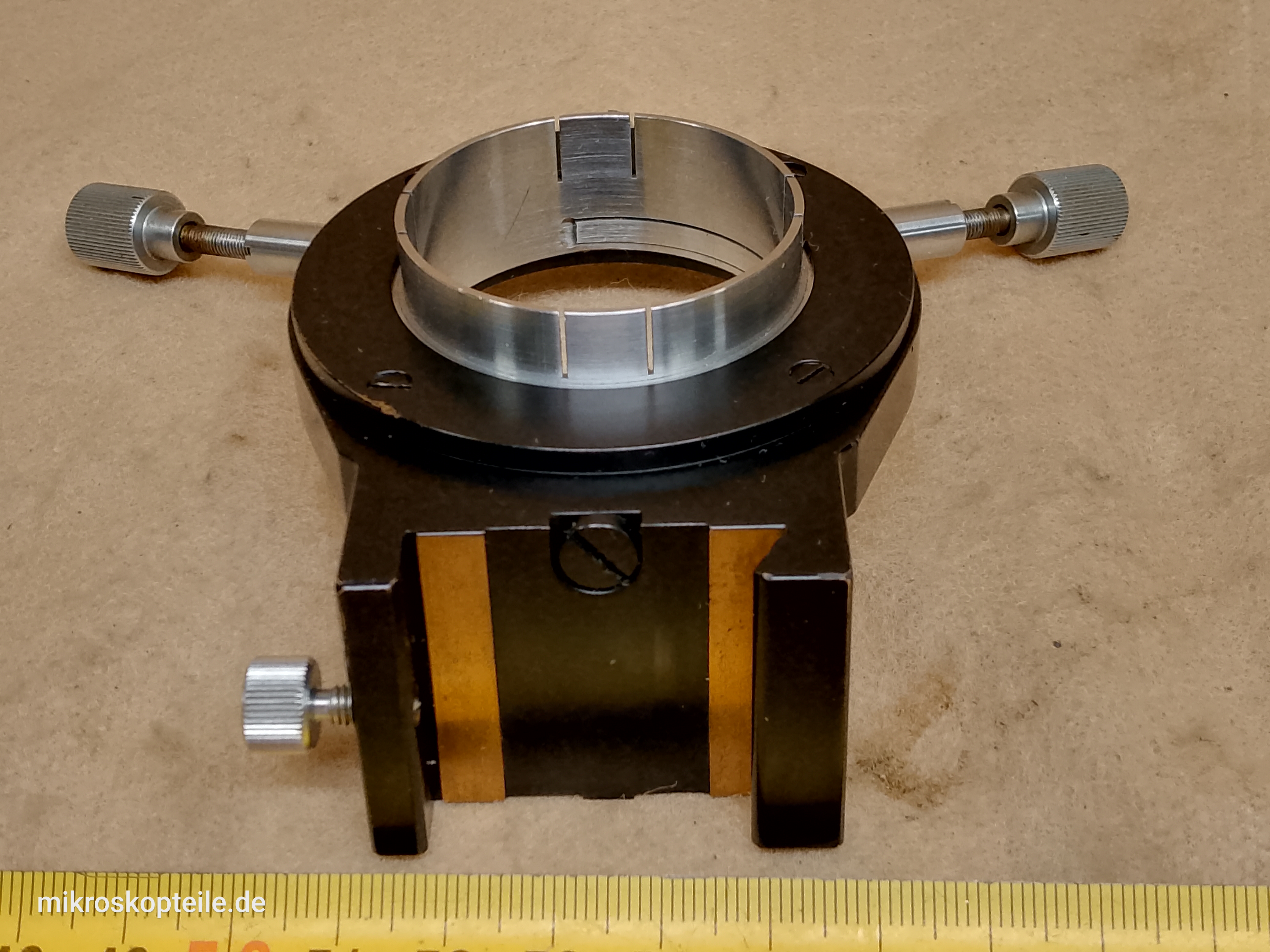

Zdjęcie #7 - Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ

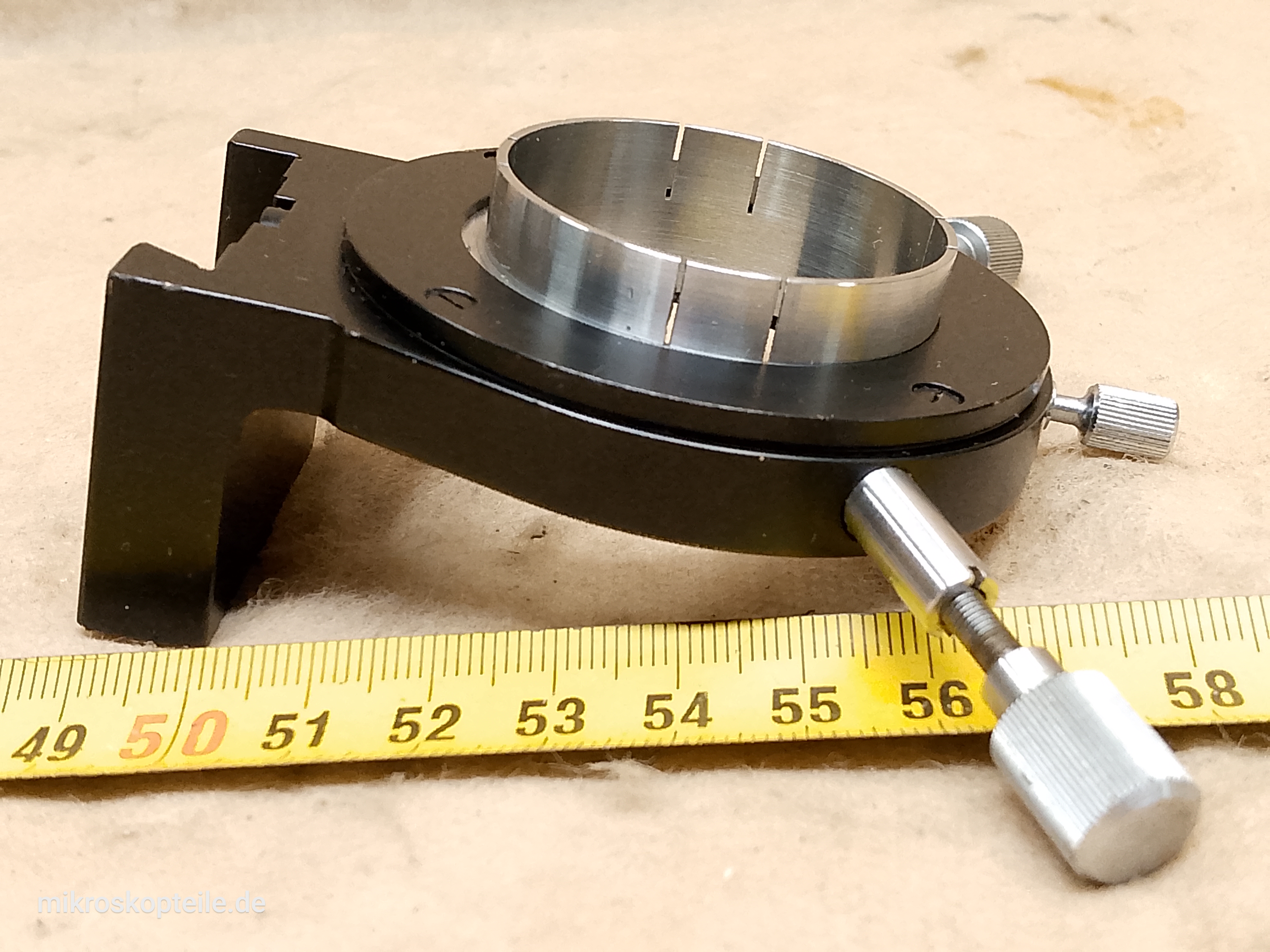

Zdjęcie #8 - Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ

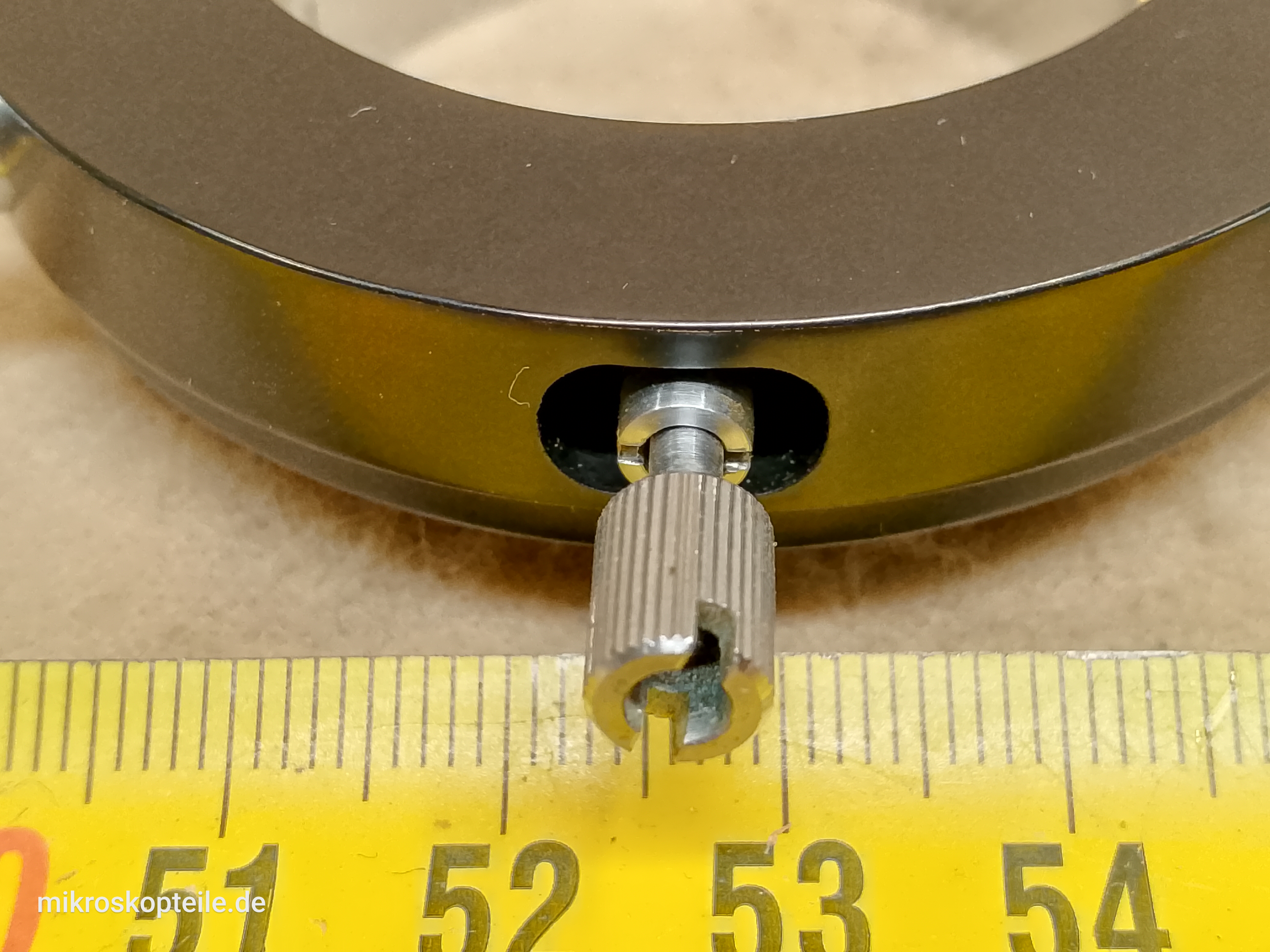

Zdjęcie #9 - Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ

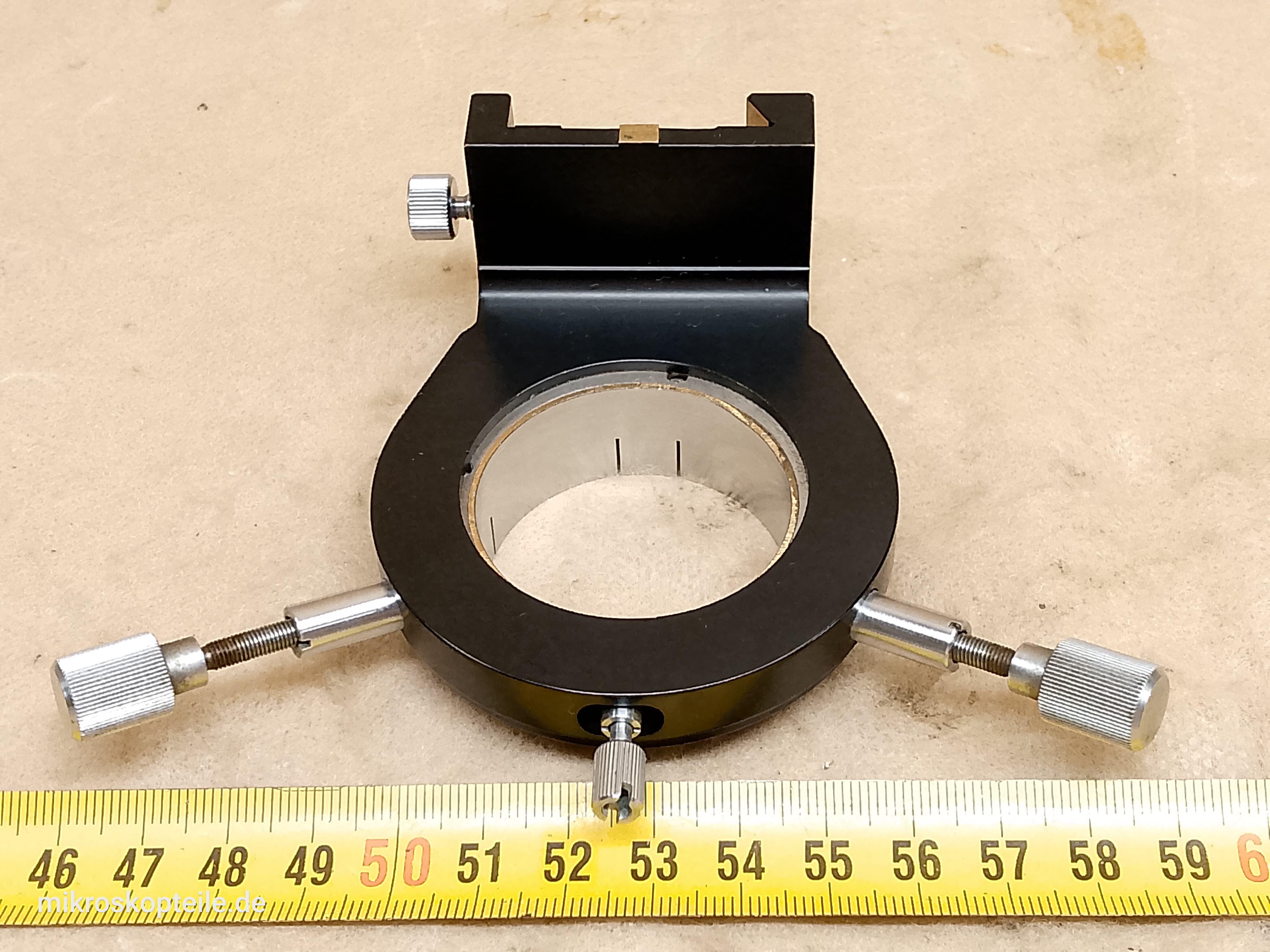

Zdjęcie #10 - Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ

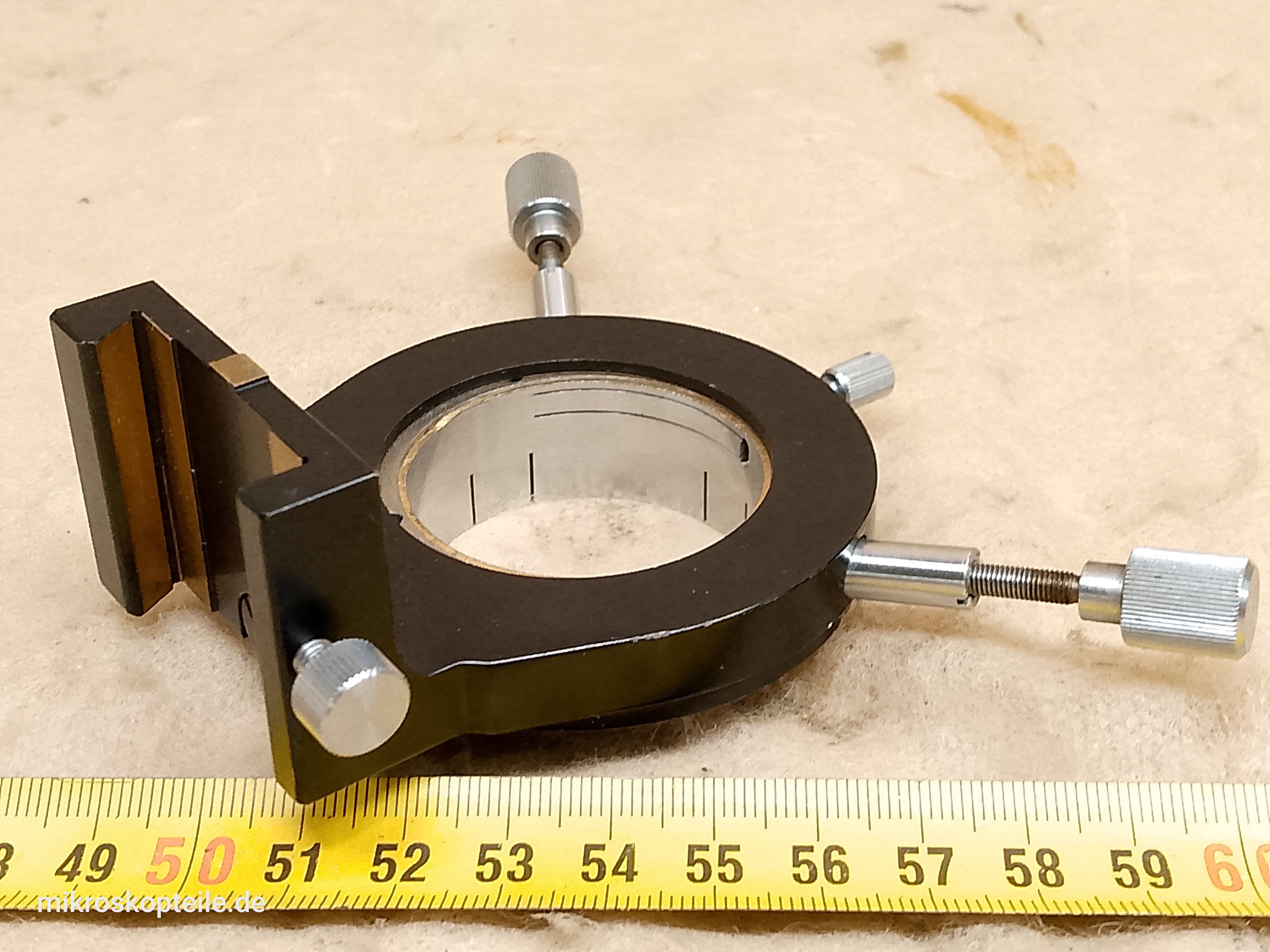

Zdjęcie #11 - Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ

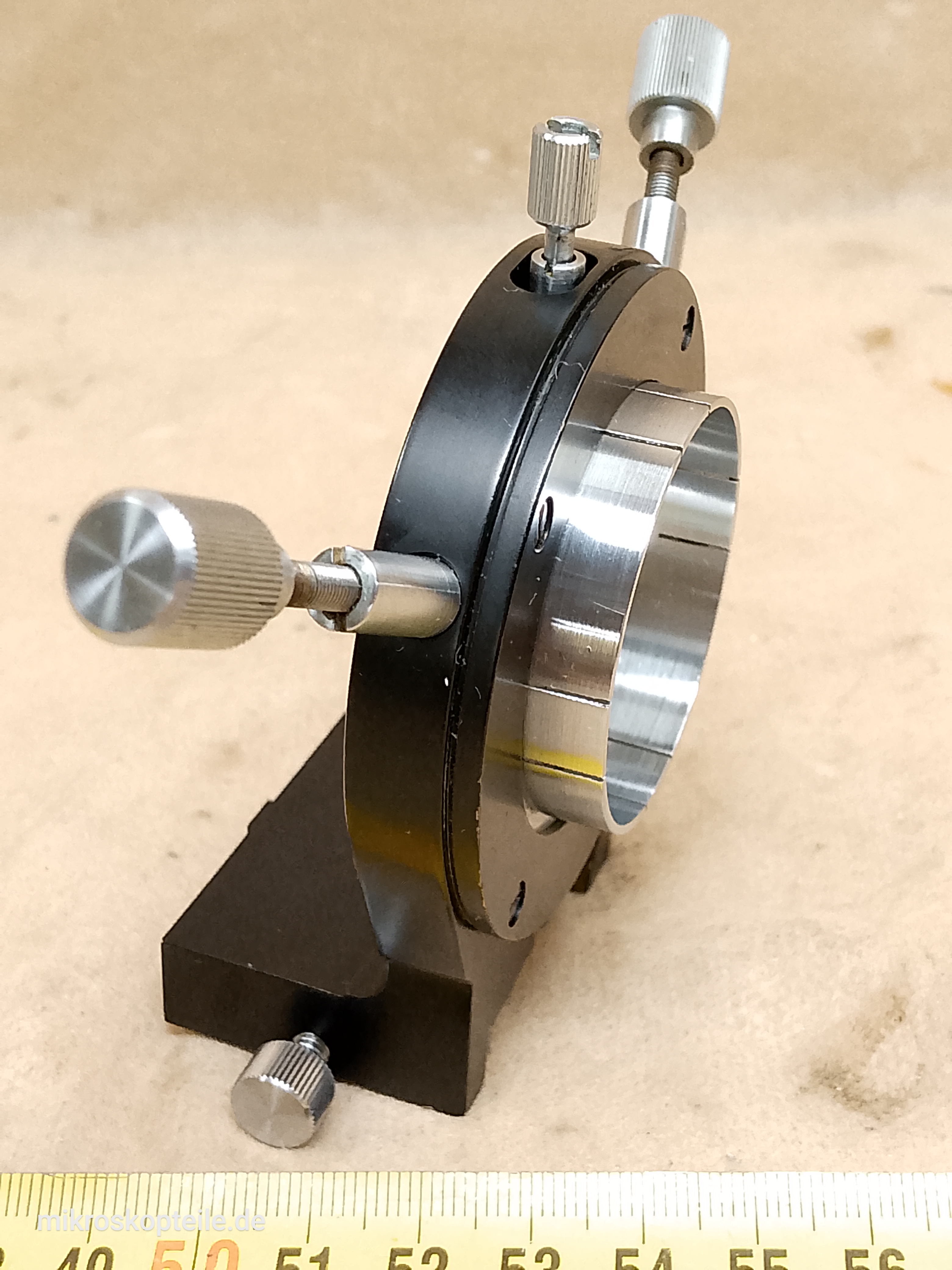

Zdjęcie #12 - Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ
Zdjęcie #13 - Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ
Zdjęcie #14 - Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ
Opis tej części:
Uchwyt do mocowanie wymiennych kondensorów do mikroskopów Carl Zeiss Jena.
Ten uchwyt kondensora jest osobnym, wymiennym modułem, który można odkręcić. Mocuje go się na listwie montażowej w kształcie jaskółczego ogona. Listwa ta znajduje się pod uchwytem stolika mikroskopowego. Uchwyt kondensora blokuje się na tej listwie śrubą dociskową.
Można w nim umieszczać dowolne kondensory mikroskopowe o średnicy montażowe 39,5 mm, dowolnego producenta. Możliwe jest również umieszczenie w tym uchwycie kondensorów o średnicy montażowej 37 mm, jeśli założy się na nie pierścień pogrubiający.
Podstawowe parametry:
Producent: Carl Zeiss Jena
Nazwa i model w oryginalnej dokumentacji: Kondensor-Einhänger MZ
Kolor: czarny, czyli model produkowany dla czarnych mikroskopów z lat '50 i '60 XX wieku

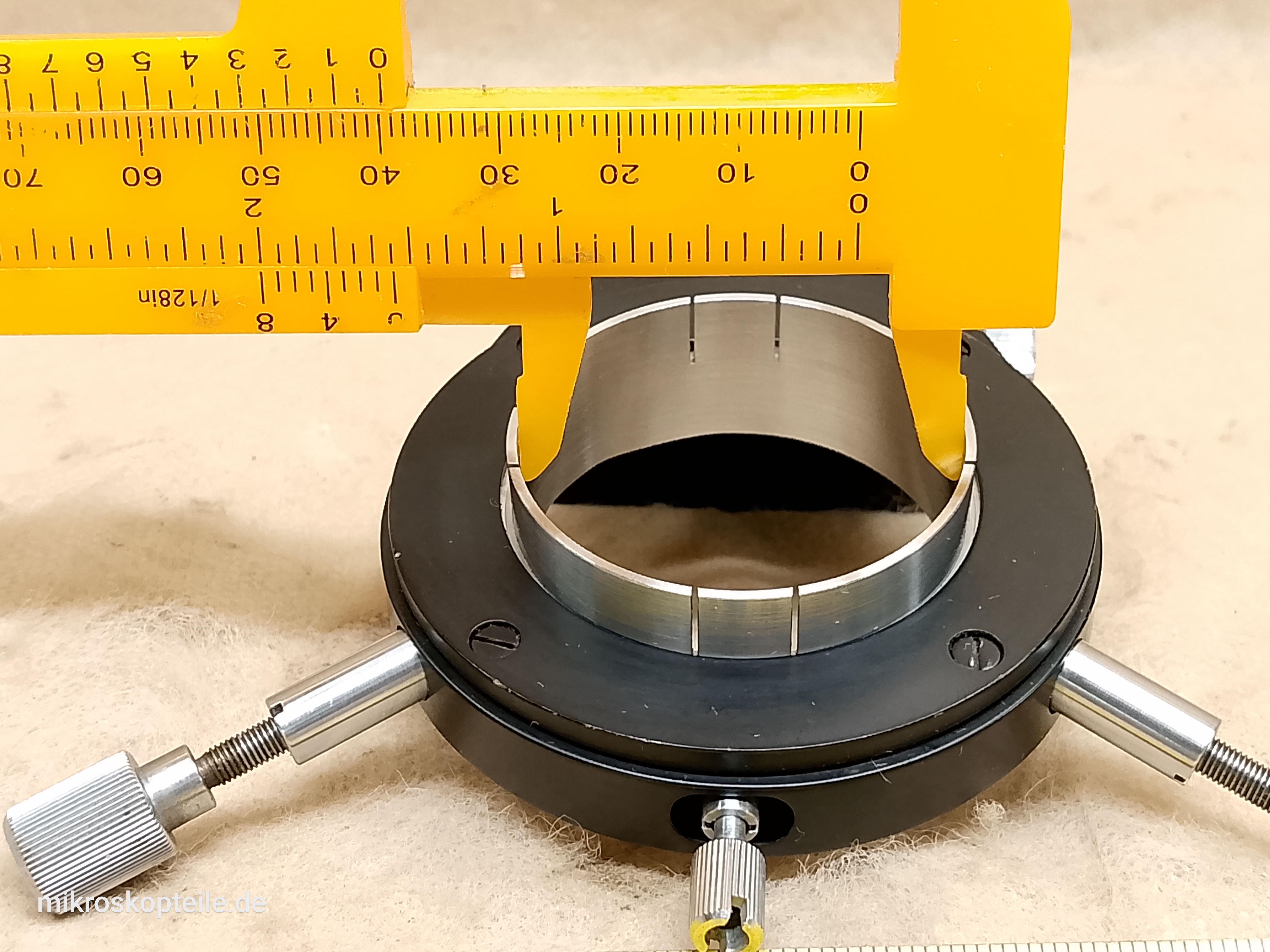

Średnica wewnętrzna: do mocowania kondensorów o średnicy 39,5 mm (np. kondensor kardioidalny ciemnego pola firmy Carl Zeiss Jena)
Śruba mocująca kondensor: tak, centralna śruba mocująca kondensor w obejmie
Śruby centrujące: tak, dwie śruby centrujące kondensor
Sposób montażu uchwytu do mikroskopu: jaskółczy ogon
Mimo, że element ten jest czarny, to pasuje również do nowszych, szarych mikroskopów Carl Zeiss Jena z serii Mikroval.
Ten uchwyt kondensora pasuje między innymi do następujących modeli mikroskopów:
- Carl Zeiss Jena Ng (czarny mikroskop)
- Carl Zeiss Jena Polmi-A (czarny mikroskop)
- Carl Zeiss Jena Nf (czarny mikroskop)
- Carl Zeiss Jena Nu (wersja NU-2 jest szara)
- Carl Zeiss Jena Ergaval (szary mikroskop)
- Carl Zeiss Jena Fluoval / Fluoval-2 (szary mikroskop)
- Carl Zeiss Jena Amplival i jego odmiany (szary mikroskop)
- Carl Zeiss Jena Docuval (szary mikroskop)
W stosunku do tego elementu używa się różnych nazw określających jego funkcjonalność, m.in.:
- uchwyt kondensora mikroskopowego
- mocowanie kondensora mikroskopowego
- trzymak kondensora mikroskopowego
- obejma mocująca kondensor mikroskopowy
- wieszak kondensora mikroskopowego
- w Polsce niekiedy używa się angielskich określeń "support kondensora" lub "holder kondensora"

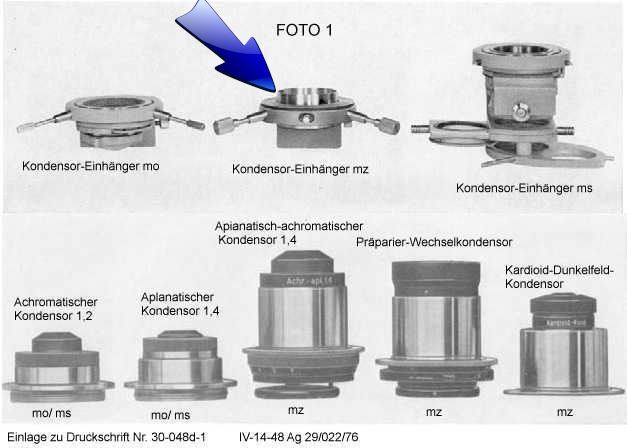

Na ostatnim zdjęciu znajduje się fragment z dokumentacji producenta. Za pomocą strzałki wskazany jest ten konkretny model uchwytu kondensora, aby można było ten element jednoznacznie zidentyfikować.
Do czego jest ta część potrzebna?
- jeśli posiadasz mikroskop Carl Zeiss Jena z niewymiennym kondensorem i chcesz wymienić uchwyt kondensora na taki, aby móc używać wymiennych kondensorów
- jeśli chcesz używać kondensora ciemnego pola w mikroskopie Carl Zeiss Jena Ng / Ergaval
- jeśli masz takie mocowanie kondensora, ale jest uszkodzone i potrzebujesz je wymienić
- Do jakiej kategorii należy ta część?
- Uchwyty (trzymaki) kondensora [ link ] [Inne Uchwyty (trzymaki) kondensora]
- Kto jest producentem tej części?
-
- Carl Zeiss Jena - VEB Carl Zeiss Jena DDR (former East Germany) [ link ] [Inne Carl Zeiss Jena]
- ausJena
- aus Jena
- Z jakiego mikroskopu pochodzi ta część?
- Mikroskop Carl Zeiss Jena Nf [ link ] [Inne z Nf]
- Z jakimi mikroskopami lub elementami jest kompatybilna ta część?
-
- Carl Zeiss Jena Nf
- Carl Zeiss Jena NfPk
- Carl Zeiss Jena NU
- Carl Zeiss Jena NU-2
- Carl Zeiss Jena Ng
- Carl Zeiss Jena Polmi A
- Carl Zeiss Jena Ergaval
- Carl Zeiss Jena Amplival
- Carl Zeiss Jena Docuval
- Carl Zeiss Jena Vertival
- Carl Zeiss Jena Epival
- Carl Zeiss Jena Metaval
- Carl Zeiss Jena Fluoval
- Carl Zeiss Jena Fluoval-2
- Carl Zeiss Jena Nf części do naprawy mikroskopu
- Carl Zeiss Jena Mikroskop 39.5mm Kondensor-Halter
- Carl Zeiss Jena Ng / Polmi-A Dunkelfeld Mikroskop-Kondensor Einhänger MZ
- Carl Zeiss Jena Docuval Dunkelfeld-Kondensor-Halter
- Carl Zeiss Jena microscope 39.5mm condenser holder
- Carl Zeiss Jena Nf / Ng dark field condenser support holder MZ
- Carl Zeiss Jena części zamienne
Nazwy, opisy, terminy i konteksty, w których wyszukiwana jest ta część.
Najczęściej zadawane pytania (FAQ)
Poniżej znajdują się najczęściej zadawane pytania i odpowiedzi na nie (FAQ)
- Czym jest ta strona?
- To jest galeria zdjęć pokazujących element mikroskopowy z różnych ujęć.
- Jakiego elementu dotyczą te zdjęcia?
- Te zdjęcia dotyczą elementu: Carl Zeiss Jena Ng / Nf - uchwyt kondensora mikroskopowego model MZ. Element ten ma w bazie index: 99699
- Czy te zdjęcia przedstawiają ten konkretny oryginalny produkt, czy też są symboliczne?
- TAK - to są oryginalne zdjęcia tego konkretnego oferowanego egzeplarza. To nie są zdjęcia symboliczne.
- Z jakiego mikroskopu pochodzi ten element?
- Ten element pochodzi z mikroskopu: Nf firmy Carl Zeiss Jena
- Gdzie jest dokładny opis tego elementu?
- Dokładny opis tego elementu jest tutaj: https://www.serwismikroskopowy.pl/part/carl-zeiss-jena-nf-ng-nf-uchwyt-kondensora-mikroskopowego-model-mz-99699
