Informacje o części: Carl Zeiss Jena Jenaval - kondensor mikroskopowy Achr. apl. N.A. 0.9 | zgodny z Jenalumar (ID: 99866)
Carl Zeiss Jena Jenaval Achr. apl. N.A. 0.9 microscope condenser | Jenalumar compatible

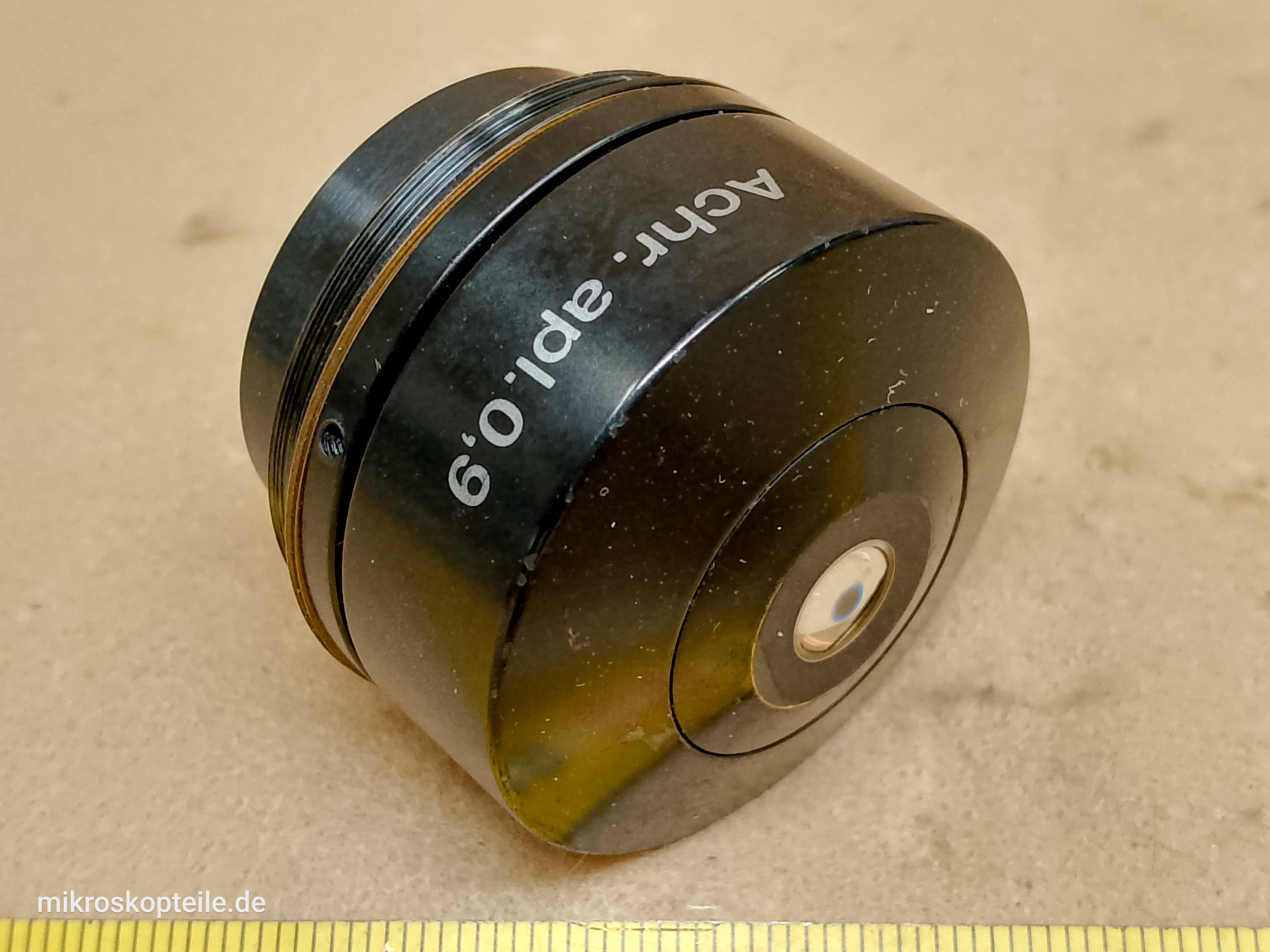

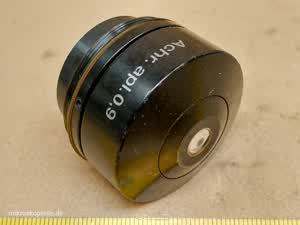

Główne zdjęcie
Opis
Carl Zeiss Jena Jenaval - kondensor mikroskopowy Achr. apl. N.A. 0.9 | zgodny z JenalumarAchromatyczno-aplanatyczny, suchy kondensor 0,9 do mikroskopu Carl Zeiss Jena Jenaval.
Mikroskopy Carl Zeiss Jena Jenaval i Jenalumar mają dwa kondensory - przeglądowy o niskiej aperturze numerycznej i główny o wysokiej. Oba osadzone są jednocześnie na wspólnym uchwycie, który pozwala przełączać się między nimi. Tutaj prezentuję ten główny, o aperturze 0,9 - sam kondensor, a więc bez uchwytu.
Parametry tego kondensora:
- Producent
- Carl Zeiss Jena
- Apertura numeryczna N.A.
- 0,9
- Korekcja
- achromatyczno-aplanatyczna (Achr. apl.)
- Immersja
- nie. To jest suchy kondensor
- Sposób montażu
- w uchwycie kondensora osadzony jest centrowalny pierścień z gwintem i to w niego wkręca się ten kondensor. Średnica gwintu wynosi 38 mm.
- Przysłona irysowa
- nie ma jej na kondensorze - przysłona siedzi w uchwycie, pod kondensorem
- Przeznaczenie
- ten model kondensora był stosowany w mikroskopach Carl Zeiss Jena Jenaval
Sposób montażu w uchwycie:
- W uchwycie kondensora osadzony jest pierścień z gwintem, a sam pierścień jest centrowalny - służą do tego dwie śruby centrujące (takie: [[ LINK ]]).
- Śrubami ustawia się położenie pierścienia, a kondensor po prostu wkręca się w ten pierścień.
- Niżej, w tym samym uchwycie, znajduje się przysłona irysowa dla tego głównego kondensora. Ona również jest centrowalna i ma do tego osobne śruby.
Ten kondensor można również wkręcić w uchwyt mikroskopów Carl Zeiss Jena Jenalumar - to taki sam uchwyt jak w mikroskopach Jenaval. Zauważ jednak, że w mikroskopach Jenalumar fabrycznie pracuje kondensor Apl. 0,9, czyli wersja aplanatyczna, bez korekcji achromatycznej.
Kondensor Achr. apl. 0,9 jest kondensorem roboczym tych mikroskopów - obsługuje cały zakres obiektywów suchych, ale przy obiektywach immersyjnych pracuje bez wykorzystania ich pełnej apertury.
Producent
Carl Zeiss Jena - (VEB Carl Zeiss Jena DDR (former East Germany)) ➔ Wszystkie części
Pochodzi z
Ten element został wymontowany z następującego mikroskopu:
Do czego jest potrzebne
Ta część mikroskopowa jest zwykle używana do następujących celów:
- jeśli w Twoim mikroskopie Carl Zeiss Jena Jenaval brakuje tego kondensora, bo na przykład ktoś go wykręcił
- jeśli posiadasz mikroskop z takim kondensorem, ale jest on uszkodzony - np. posiada uszkodzoną górną soczewkę, co jest bardzo częste
- jeśli posiadasz mikroskop Carl Zeiss Jena Jenalumar i świadomie chcesz w nim zamontować kondensor achromatyczno-aplanatyczny
- jeśli chcesz użyć tego kondensora jako jedynego kondensora w innym mikroskopie i zamontować go tam dzięki własnej konstrukcji uchwytu DIY
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
