Carl Zeiss Jena Jenaval - kondensor mikroskopowy Achr. apl. N.A. 0.9 | zgodny z Jenalumar - galeria zdjęć

Opis tej części:

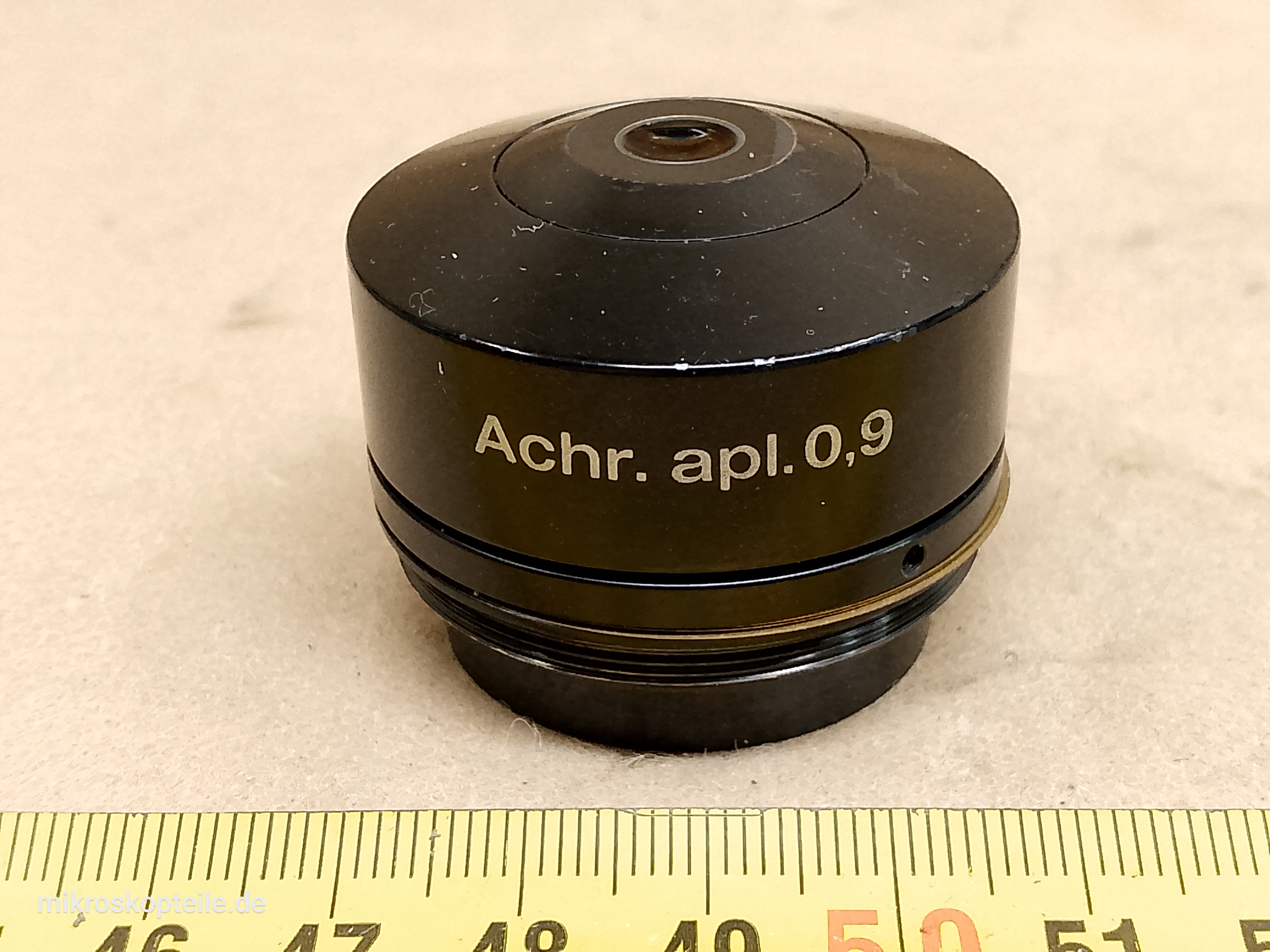

Achromatyczno-aplanatyczny, suchy kondensor 0,9 do mikroskopu Carl Zeiss Jena Jenaval.

Mikroskopy Carl Zeiss Jena Jenaval i Jenalumar mają dwa kondensory - przeglądowy o niskiej aperturze numerycznej i główny o wysokiej. Oba osadzone są jednocześnie na wspólnym uchwycie, który pozwala przełączać się między nimi. Tutaj prezentuję ten główny, o aperturze 0,9 - sam kondensor, a więc bez uchwytu.

Parametry tego kondensora:
Producent: Carl Zeiss Jena
Apertura numeryczna N.A.: 0,9
Korekcja: achromatyczno-aplanatyczna (Achr. apl.)
Immersja: nie. To jest suchy kondensor

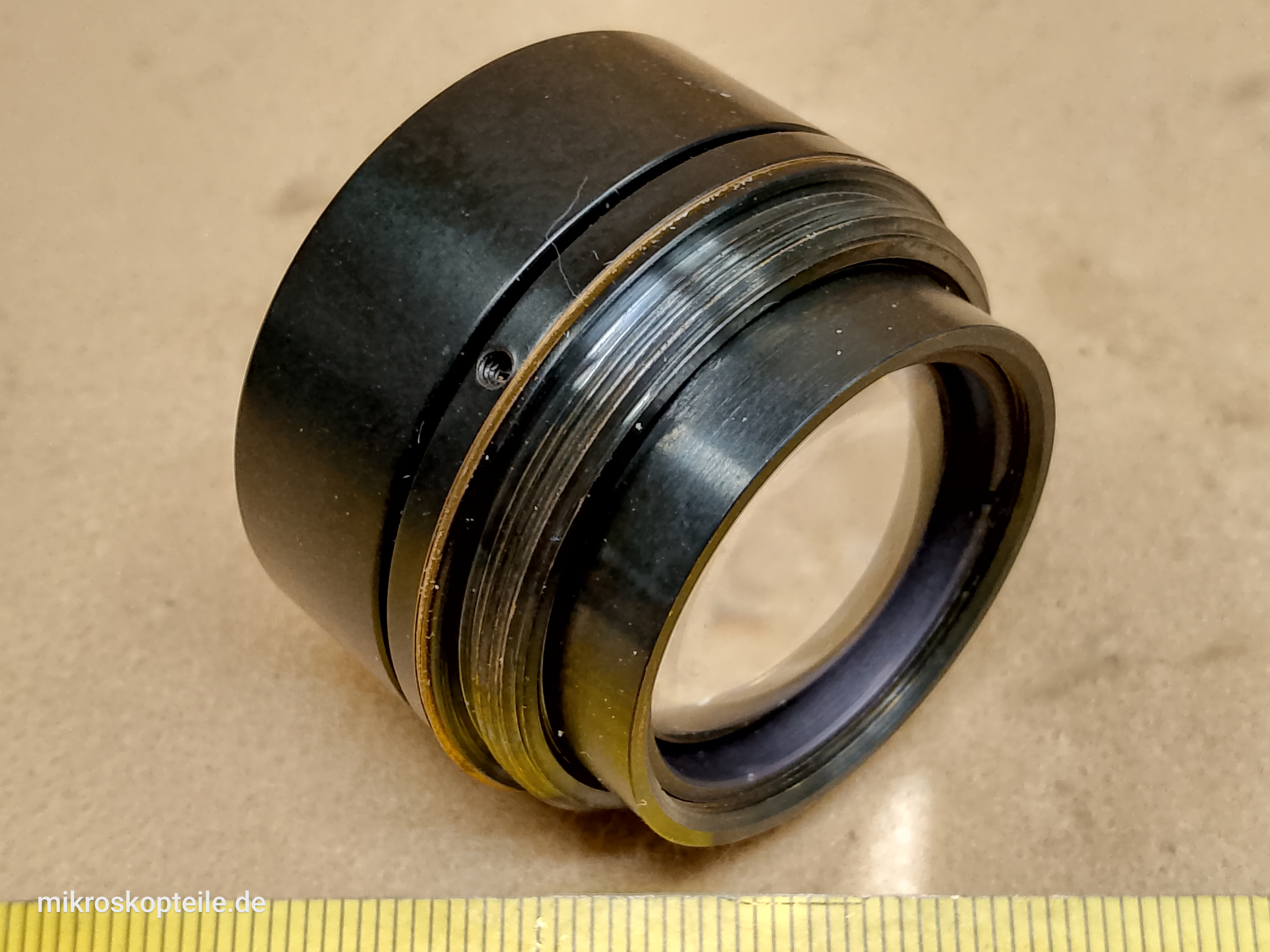

Sposób montażu: w uchwycie kondensora osadzony jest centrowalny pierścień z gwintem i to w niego wkręca się ten kondensor. Średnica gwintu wynosi 38 mm.
Przysłona irysowa: nie ma jej na kondensorze - przysłona siedzi w uchwycie, pod kondensorem
Przeznaczenie: ten model kondensora był stosowany w mikroskopach Carl Zeiss Jena Jenaval

Sposób montażu w uchwycie:
- W uchwycie kondensora osadzony jest pierścień z gwintem, a sam pierścień jest centrowalny - służą do tego dwie śruby centrujące (takie: https://www.serwismikroskopowy.pl/part/00535).
- Śrubami ustawia się położenie pierścienia, a kondensor po prostu wkręca się w ten pierścień.
- Niżej, w tym samym uchwycie, znajduje się przysłona irysowa dla tego głównego kondensora. Ona również jest centrowalna i ma do tego osobne śruby.

Ten kondensor można również wkręcić w uchwyt mikroskopów Carl Zeiss Jena Jenalumar - to taki sam uchwyt jak w mikroskopach Jenaval. Zauważ jednak, że w mikroskopach Jenalumar fabrycznie pracuje kondensor Apl. 0,9, czyli wersja aplanatyczna, bez korekcji achromatycznej.

Kondensor Achr. apl. 0,9 jest kondensorem roboczym tych mikroskopów - obsługuje cały zakres obiektywów suchych, ale przy obiektywach immersyjnych pracuje bez wykorzystania ich pełnej apertury.

Do czego jest ta część potrzebna?

• jeśli w Twoim mikroskopie Carl Zeiss Jena Jenaval brakuje tego kondensora, bo na przykład ktoś go wykręcił
• jeśli posiadasz mikroskop z takim kondensorem, ale jest on uszkodzony - np. posiada uszkodzoną górną soczewkę, co jest bardzo częste
• jeśli posiadasz mikroskop Carl Zeiss Jena Jenalumar i świadomie chcesz w nim zamontować kondensor achromatyczno-aplanatyczny
• jeśli chcesz użyć tego kondensora jako jedynego kondensora w innym mikroskopie i zamontować go tam dzięki własnej konstrukcji uchwytu DIY

Do jakiej kategorii należy ta część?

Kondensory [ link ] [Inne Kondensory]

Kto jest producentem tej części?

• Carl Zeiss Jena - VEB Carl Zeiss Jena DDR (former East Germany) [ link ] [Inne Carl Zeiss Jena]
• ausJena
• aus Jena

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Carl Zeiss Jena Jenaval [ link ] [Inne z Jenaval]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Carl Zeiss Jena Jenaval
• Carl Zeiss Jena Jenalumar
