Opis tej części:

Elektryczna listwa rozdzielcza złączy płaskich zasilania 6V do podłączenia oświetlacza mikroskopów Carl Zeiss Jena Jenalumar, z możliwością podłączenia do modeli Jenaval i Jenavert.

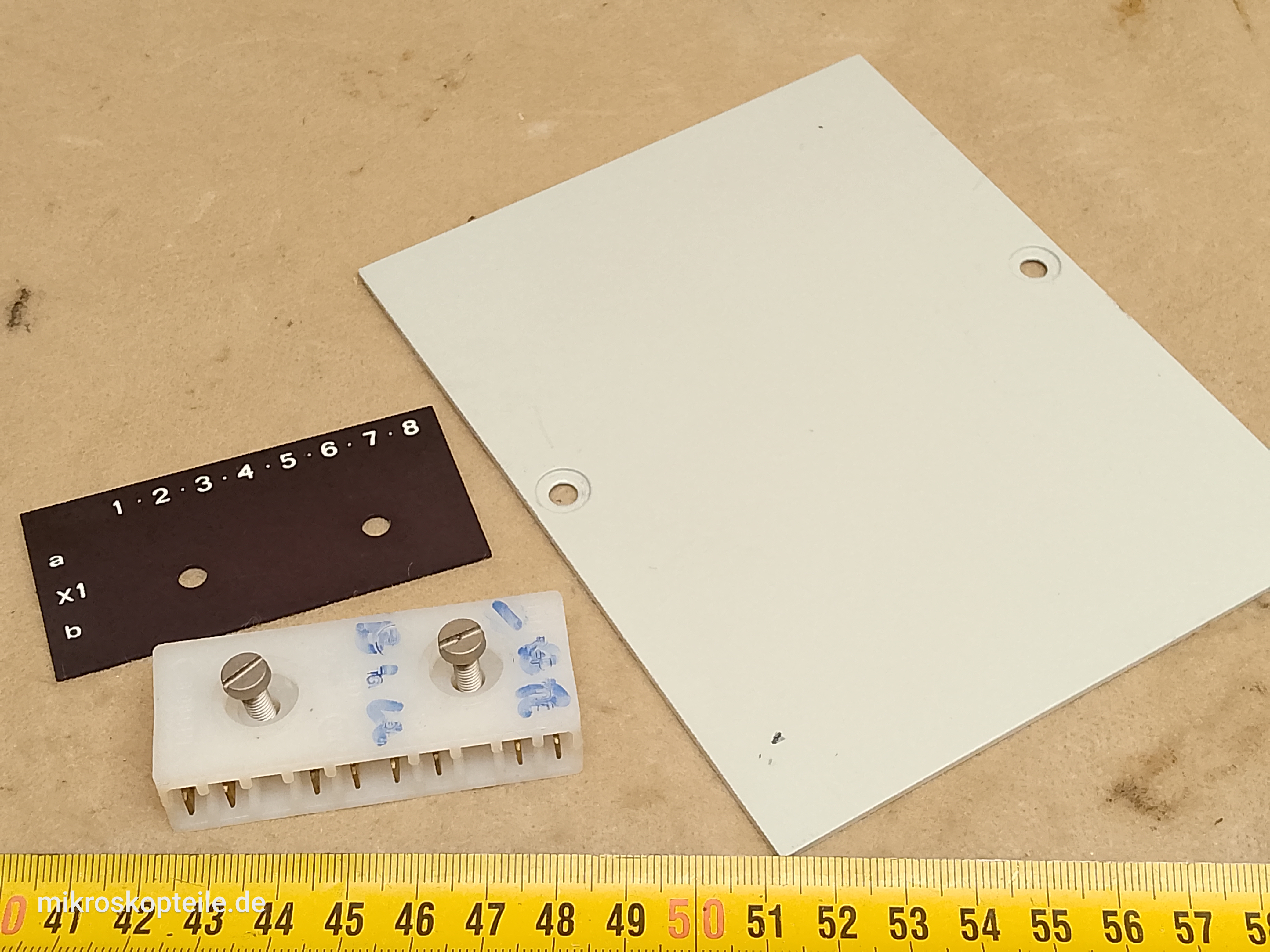

Komplet, który tutaj prezentuję składa się z trzech elementów:
1. mała blaszka z cyframi od 1 do 8 - jest to numeracja złączek
2. listwa rozdzielcza złączy płaskich z ośmioma bolcami, całość w plastikowej obudowie

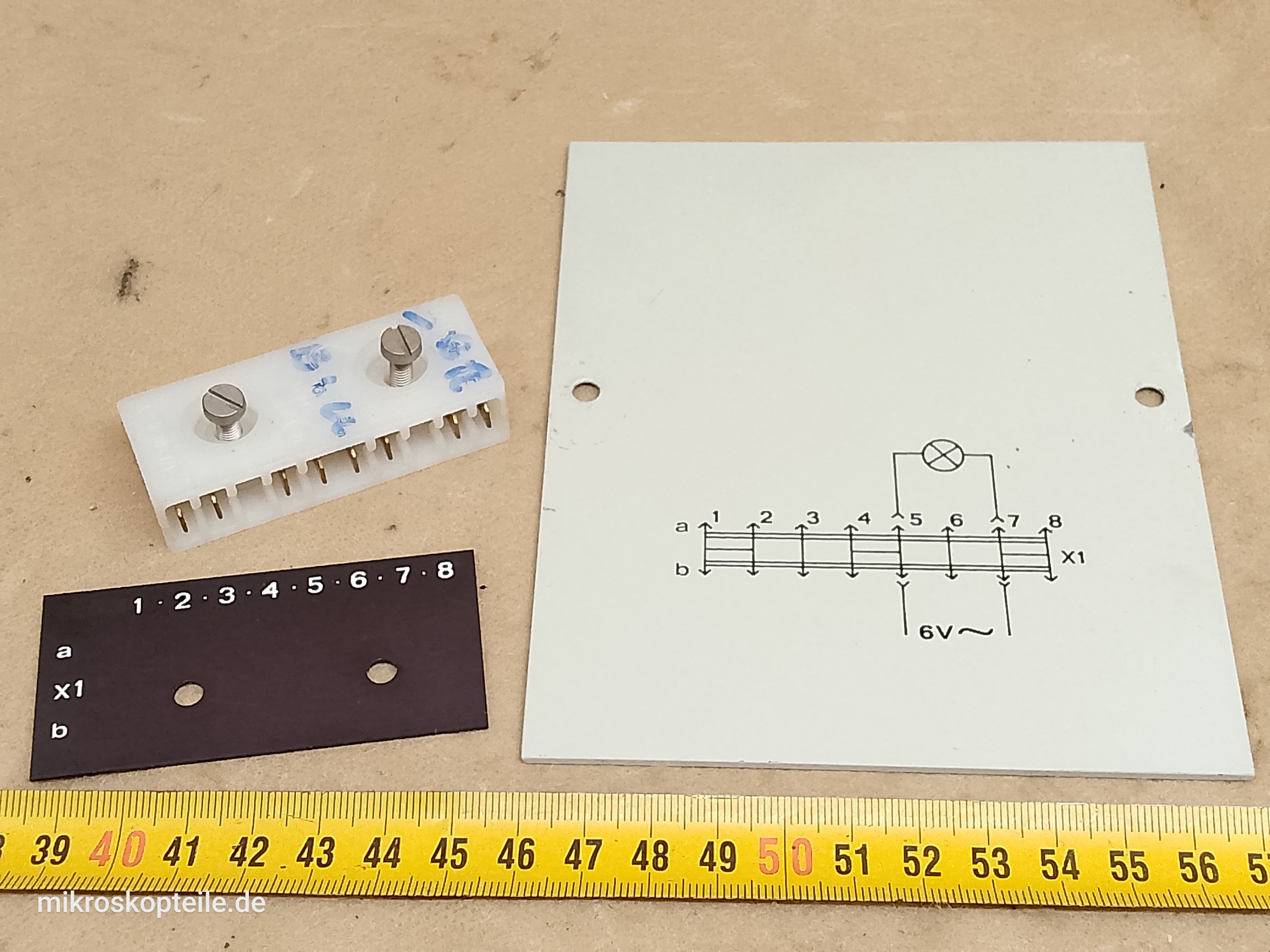

3. blaszana pokrywa tylna ramienia mikroskopu z naniesionym schematem podłączenia zasilania 6V do oświetlenia

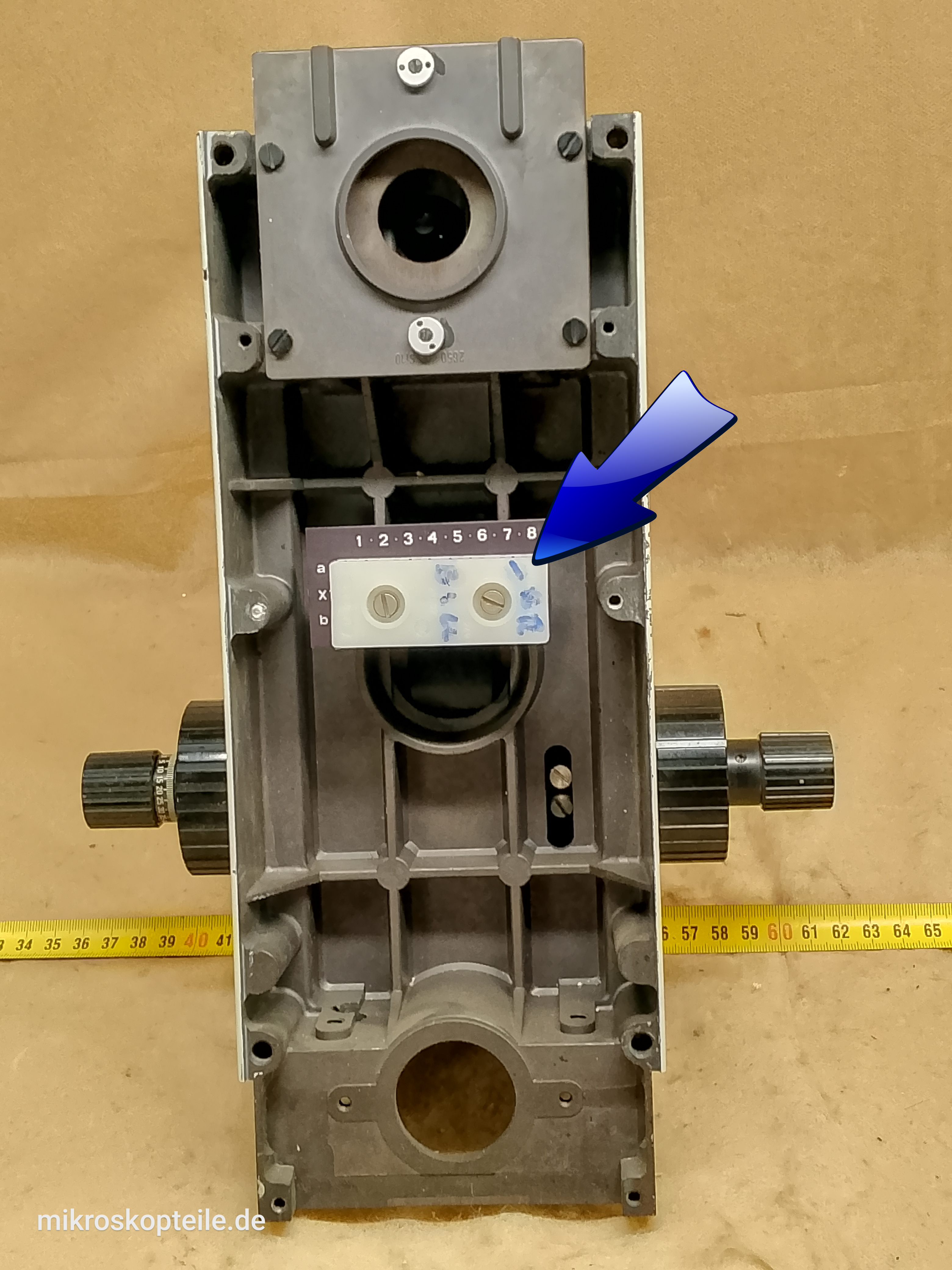

Ten komplet został wymontowany z mikroskopu Carl Zeiss Jena Jenalumar.

Elementy "1" i "2" (czyli mała blaszka z numeracją bolców i listwa rozdzielcza) są uniwersalne i pasują do modeli:
- Carl Zeiss Jena Jenalumar
- Carl Zeiss Jena Jenaval
- Carl Zeiss Jena Jenavert
- Carl Zeiss Jena Jenapol

Element "3" (czyli blaszana pokrywa ramienia)
- pasuje do modelu Carl Zeiss Jena Jenalumar
- nie pasuje do modelu Carl Zeiss Jena Jenaval
- natomiast nie wiem (gdyż osobiście nie testowałem) czy pasuje do modelu Carl Zeiss Jena Jenavert i Jenapol.

Od spodu tej listwy, do bolców wejściowych, podłącza się przewody z napięciem 6V wychodzące z zasilacza. Zasilacz jest wbudowany w podstawę mikroskopu. Od góry, do bolców wyjściowych, podłącza się lampenhaus (oświetlacz) z żarówką halogenową 6V 25W. W modelach Carl Zeiss Jena Jenaval i Jenalumar jest to oświetlacz do światła przechodzącego. W modelu Carl Zeiss Jena Jenavert jest to oświetlacz światła odbitego.

W wersjach mikroskopów z dwoma oświetlaczami, tylko jeden z nich może być zasilany z zasilacza wbudowanego w podstawę mikroskopu, ponieważ w podstawie znajduje się zasilacz o maksymalnej mocy wyjściowej 25W. Drugi oświetlacz wymaga zewnętrznego zasilacza (odpowiednio do lampy halogenowej, palnika fluorescencyjnego lub w przypadku oświetlaczy LED - zasilacza z dimmerem do LED-ów).

W tej bazie danych pod numerem 99694 pokazany jest taki sam element, ale z blaszaną pokrywą ramienia z mikroskopu Carl Zeiss Jena Jenaval. Możesz go porównać, aby zobaczyć różnicę w rozmiarze blaszanej zaślepki pomiędzy modelami Carl Zeiss Jenaval i Jenalumar.

Jeśli potrzebujesz tylko jeden z elementów tego kompletu - czy to samą pokrywę tylną ramienia mikroskopu czy też listwę rozdzielczą - skontaktuj się z nami za pomocą email lub mediów społecznościowych.

Do czego jest ta część potrzebna?

• jeśli w Twoim mikroskopie brakuje tylnej pokrywy ramienia
• jeśli w Twoim mikroskopie brakuje listwy rozdzielczej lub jest ona uszkodzona
• jeśli mocno przerabiasz swój mikroskop i potrzebujesz drugiej listwy rozdzielczej

Do jakiej kategorii należy ta część?

Obudowy i ich części [ link ] [Inne Obudowy i ich części]

Kto jest producentem tej części?

• Carl Zeiss Jena - VEB Carl Zeiss Jena DDR (former East Germany) [ link ] [Inne Carl Zeiss Jena]
• ausJena
• aus Jena

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Carl Zeiss Jena Jenalumar [ link ] [Inne z Jenalumar]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Carl Zeiss Jena Jenalumar
• Carl Zeiss Jena Jenaval
• Carl Zeiss Jena Jenavert
• Carl Zeiss Jena Jenapol
