Informacje o części: Carl Zeiss Jena Ergaval / Amplival - uchwyt kondensora mikroskopowego model MZ (ID: 99695)

Opis

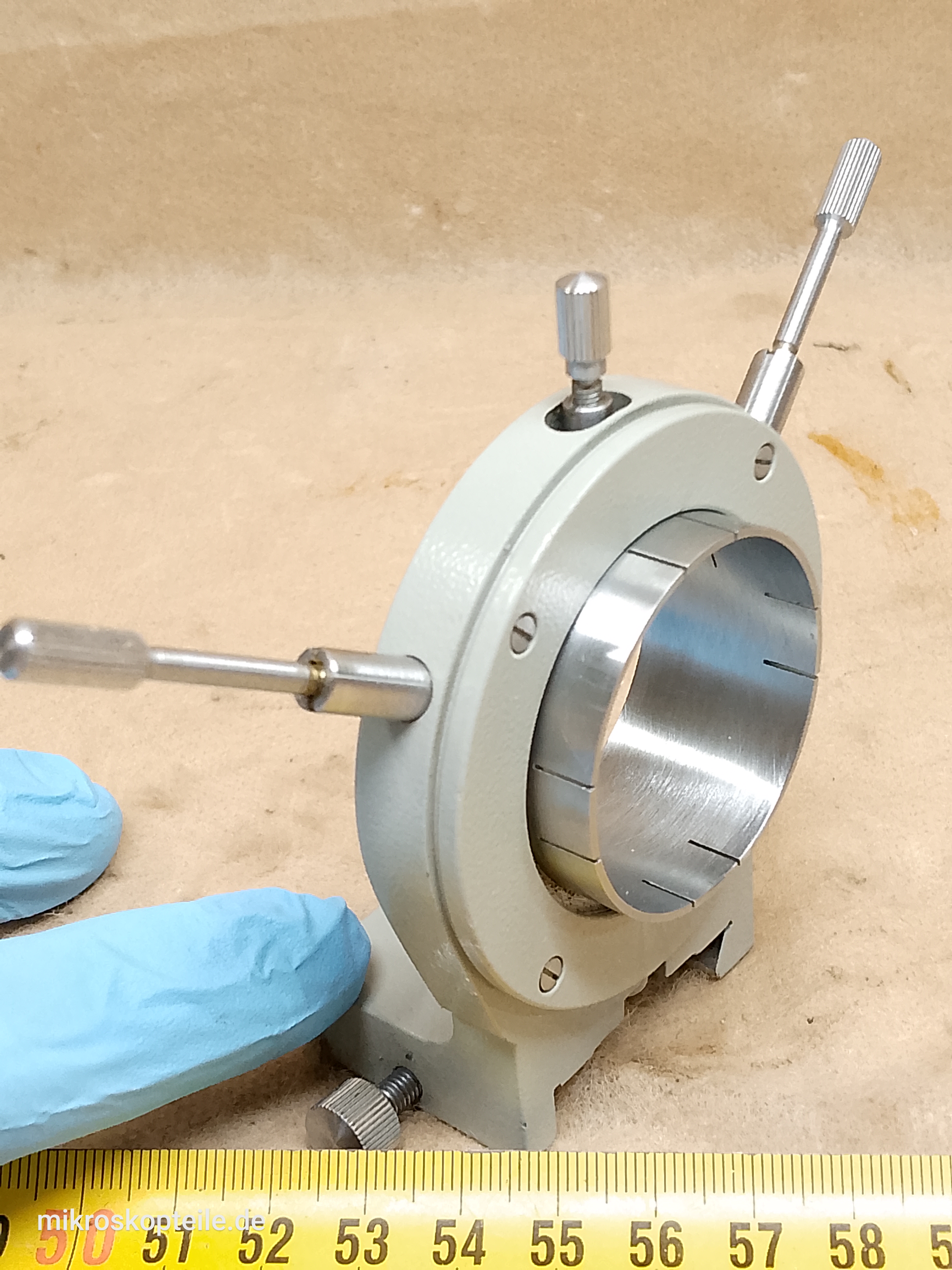

Uchwyt do mocowanie wymiennych kondensorów do mikroskopów Carl Zeiss Jena.

Ten uchwyt kondensora jest osobnym, wymiennym modułem, który można odkręcić. Mocuje go się na listwie montażowej w kształcie jaskółczego ogona znajdującej się pod uchwytem stolika mikroskopowego i blokuje śrubą dociskową.

Mikroskopy Carl Zeiss Ergaval domyślnie były wyposażone w kondensor przykręcany do uchwytu "MO". Uchwyt ten posiadał na stałe przykręconą przysłonę irysową i soczewkę szerokiego pola, kondensor zaś był przykręcany do górnego gwintu. Nie można w tej konfiguracji wymienić kondensora.
Podobnie w mikroskopie Carl Zeiss Jena Fluoval, natomiast w modelu Carl Zeiss Jena Amplival stosowany był domyślnie kondensor pankratyczny.

Jeśli użytkownik chce używać innych kondensorów (nawet innych producentów niż Carl Zeiss Jena) - musi zmienić uchwyt kondensora na uchwyt MZ i wówczas może umieszczać w nim dowolne kondensory mikroskopowe o średnicy montażowe 39,5 mm. Możliwe jest również umieszcza nie w tym uchwycie kondensorów o średnicy montażowej 37 mm, jeśli założy się na nie pierścień pogrubiający.

Właśnie taki uchwyt na wymienne kondensory tutaj prezentuję.

Mimo, że element ten jest szary, to pasuje również do starszych, czarnych mikroskopów Carl Zeiss Jena z lat '50 i '60 XX wieku (po prostu nie będzie to wyglądać estetycznie - chyba, że się go przemaluje).

Na ostatnim zdjęciu znajduje się fragment z dokumentacji producenta. Za pomocą strzałki wskazany jest ten konkretny model uchwytu kondensora, aby można było ten element jednoznacznie zidentyfikować.
