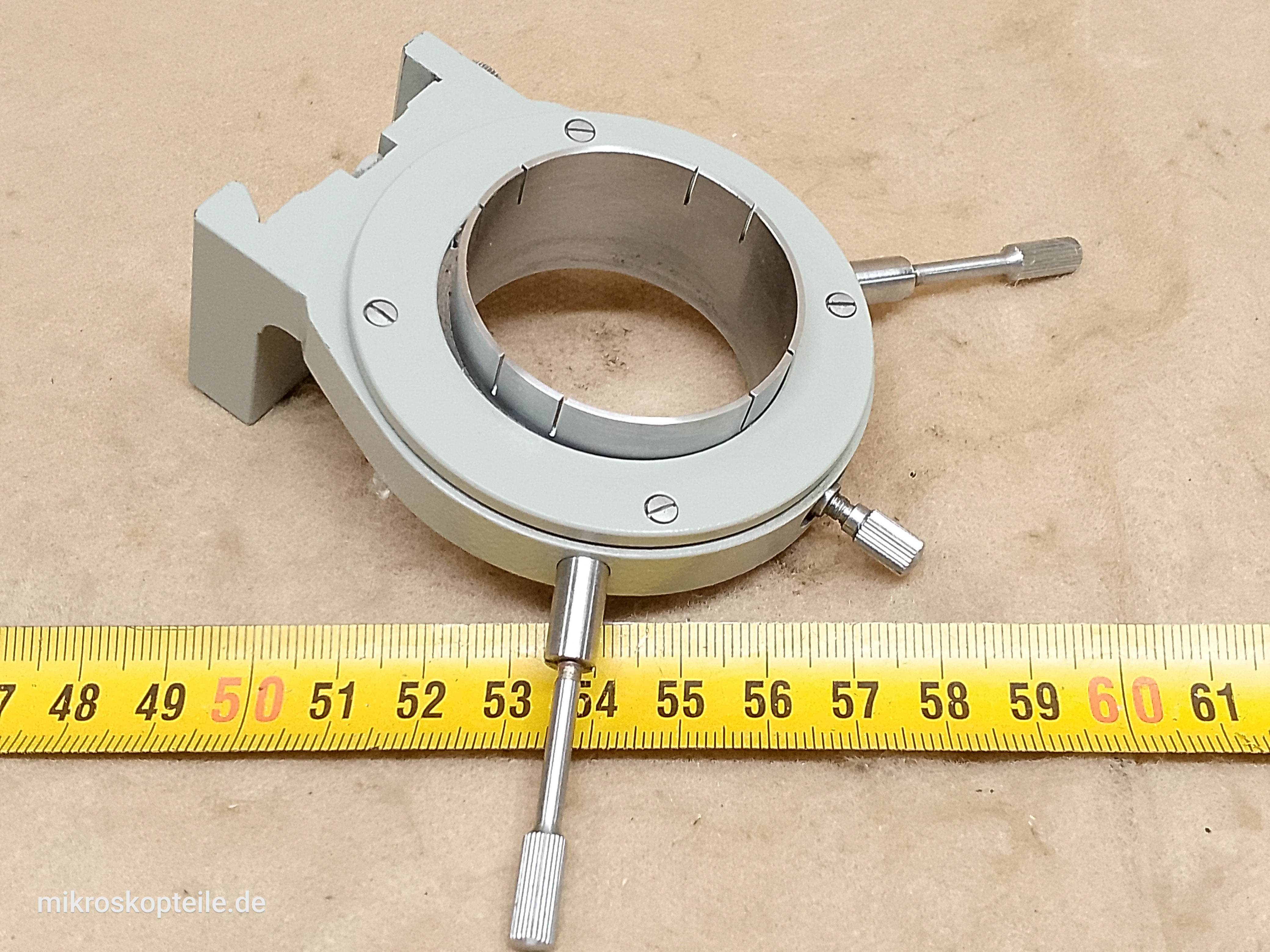

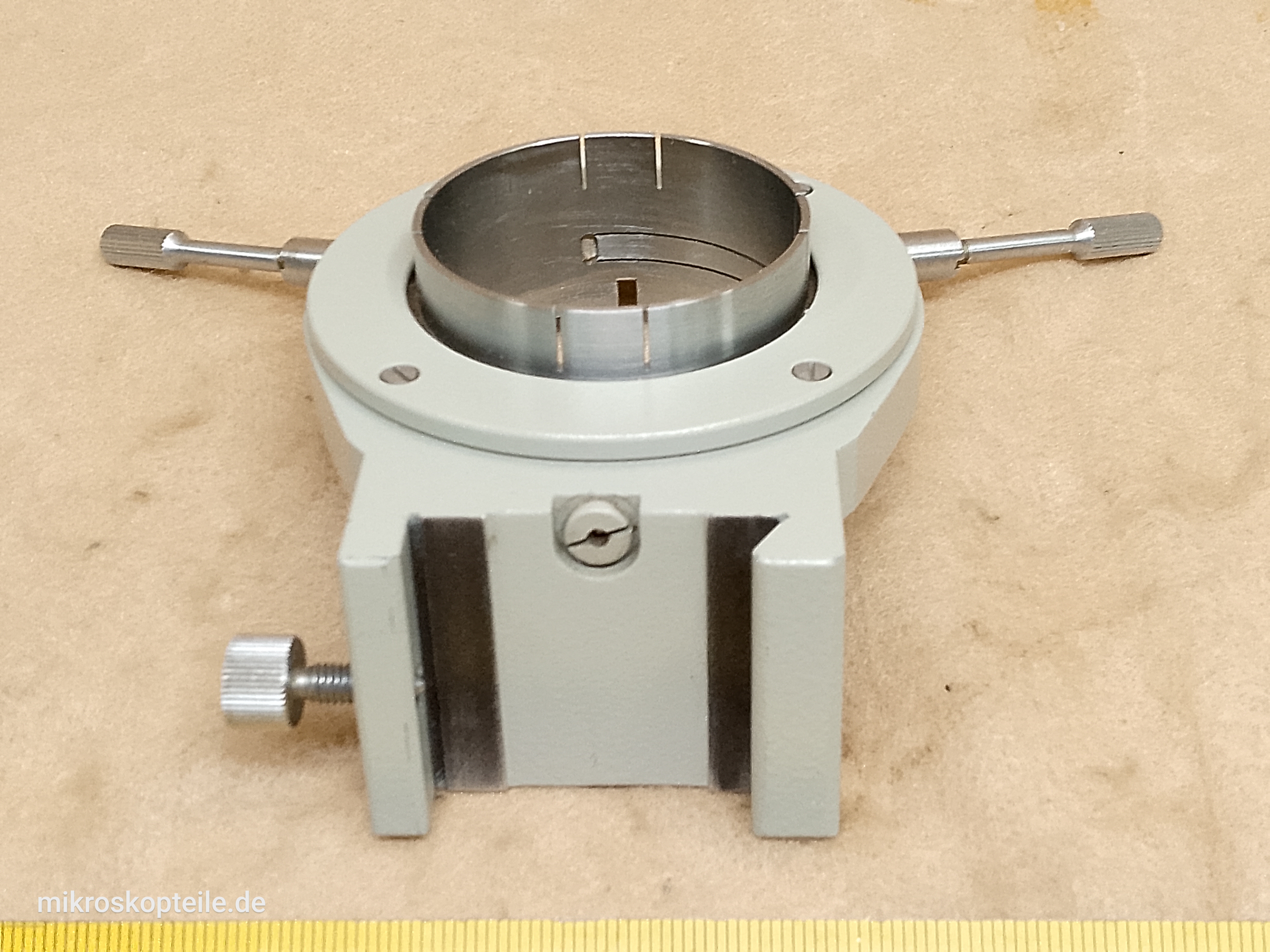

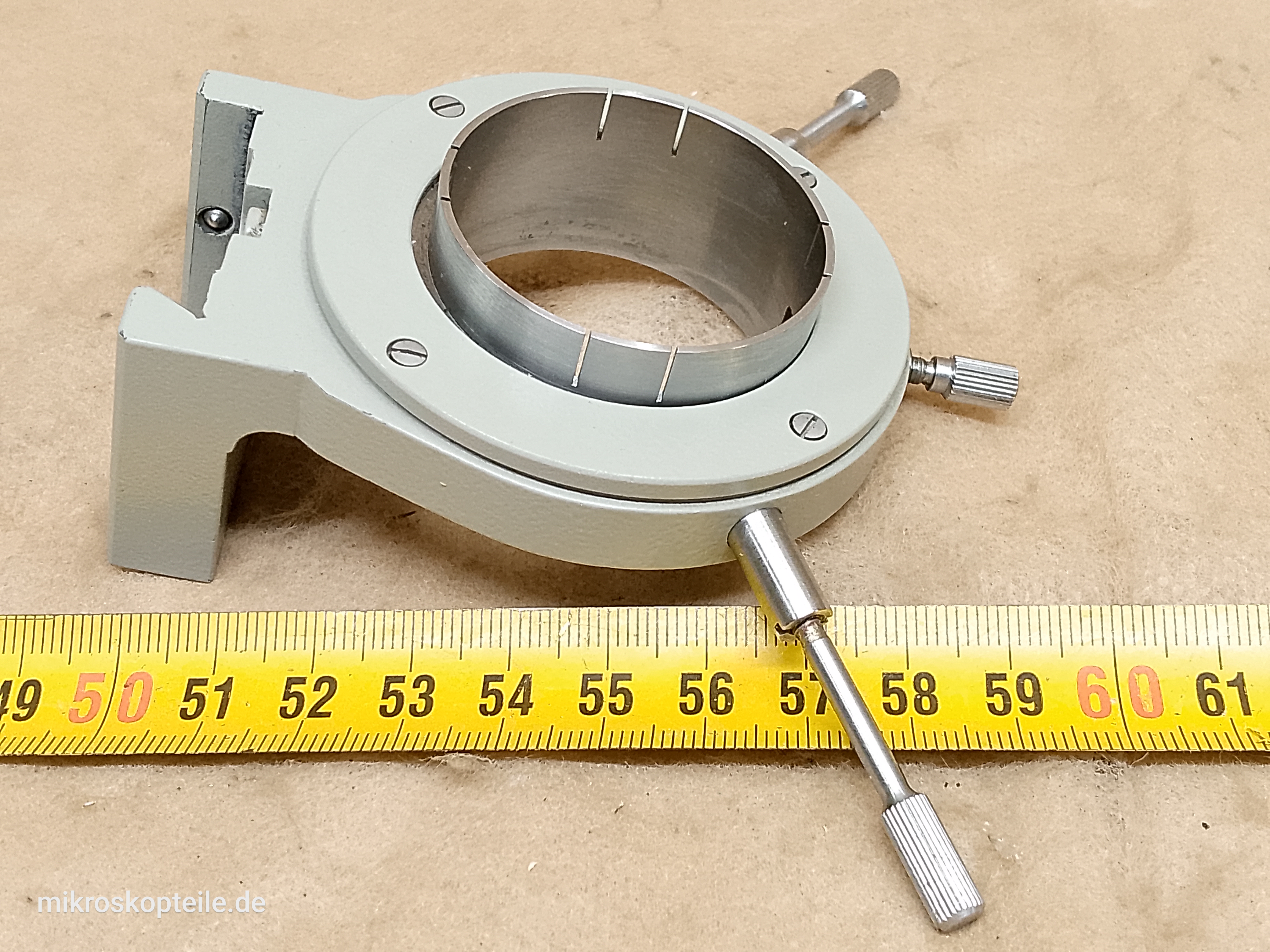

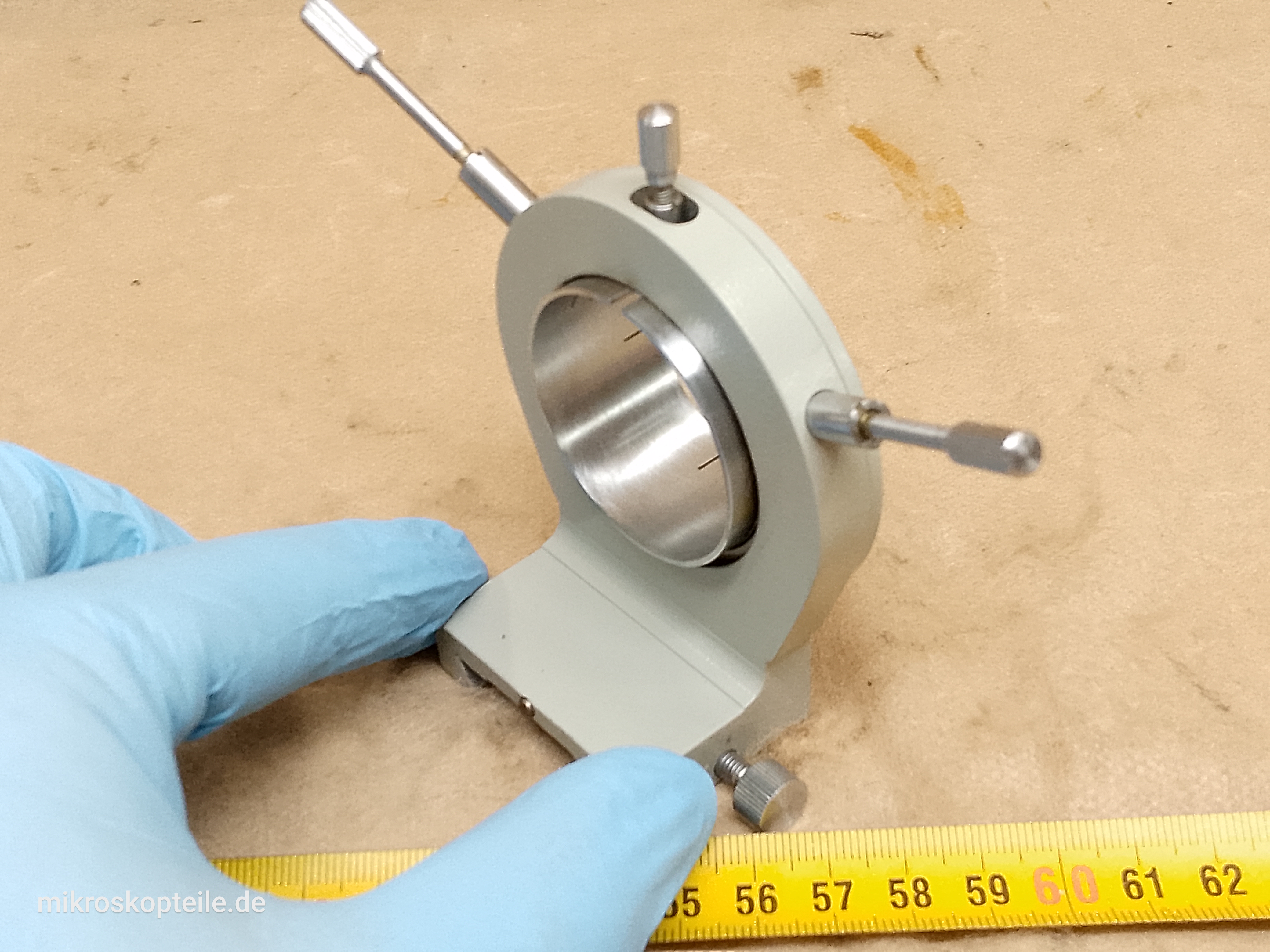

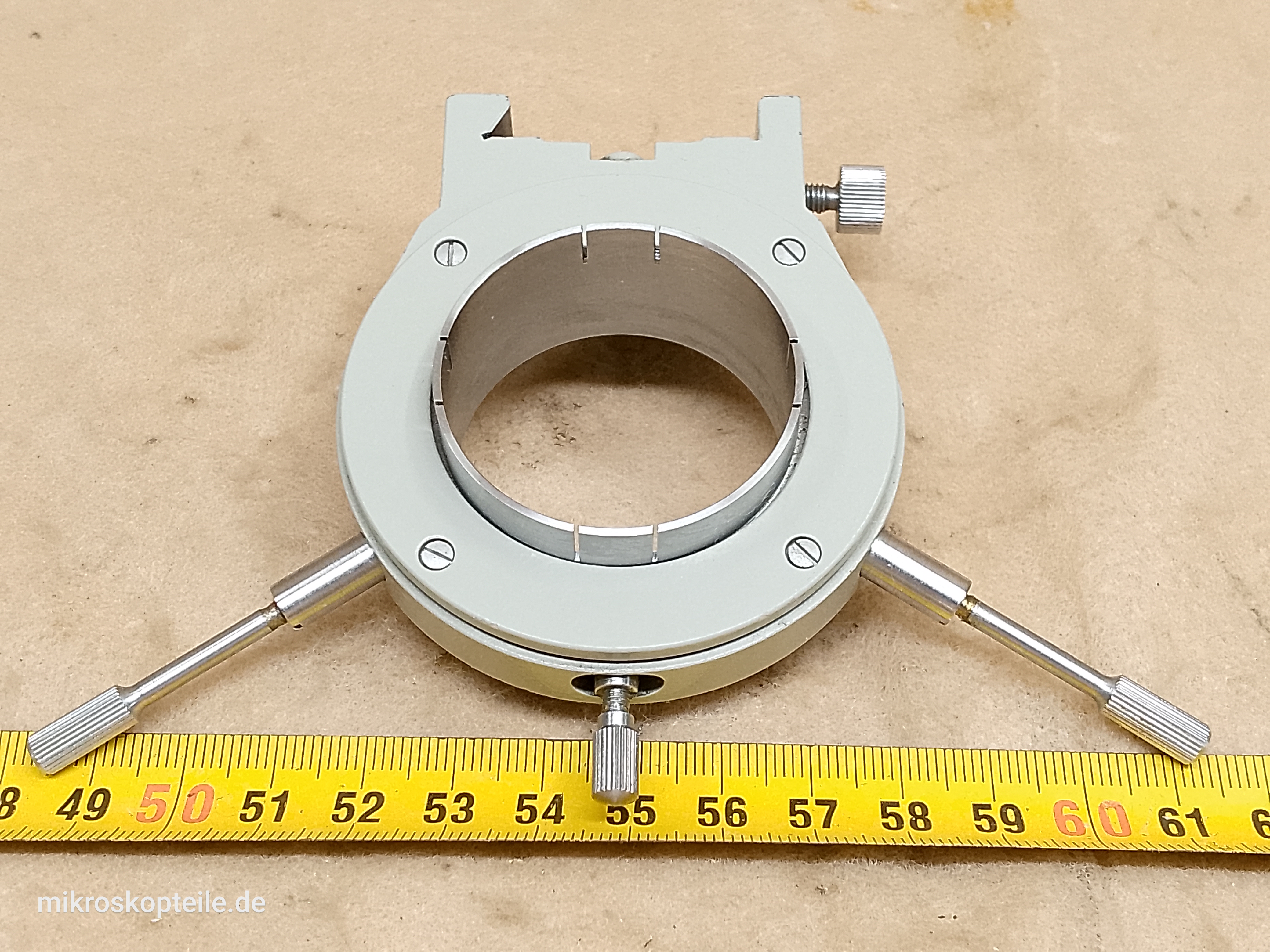

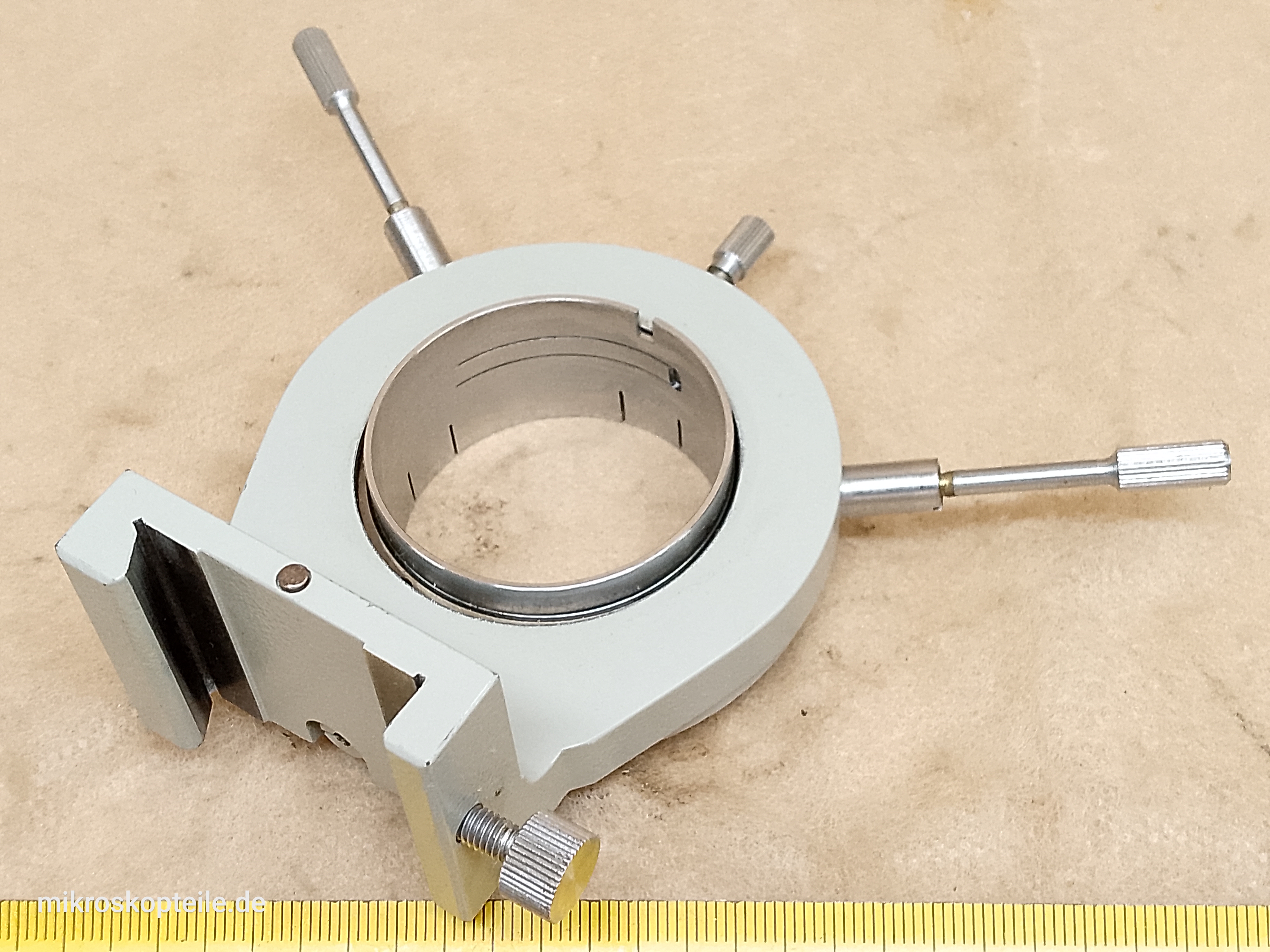

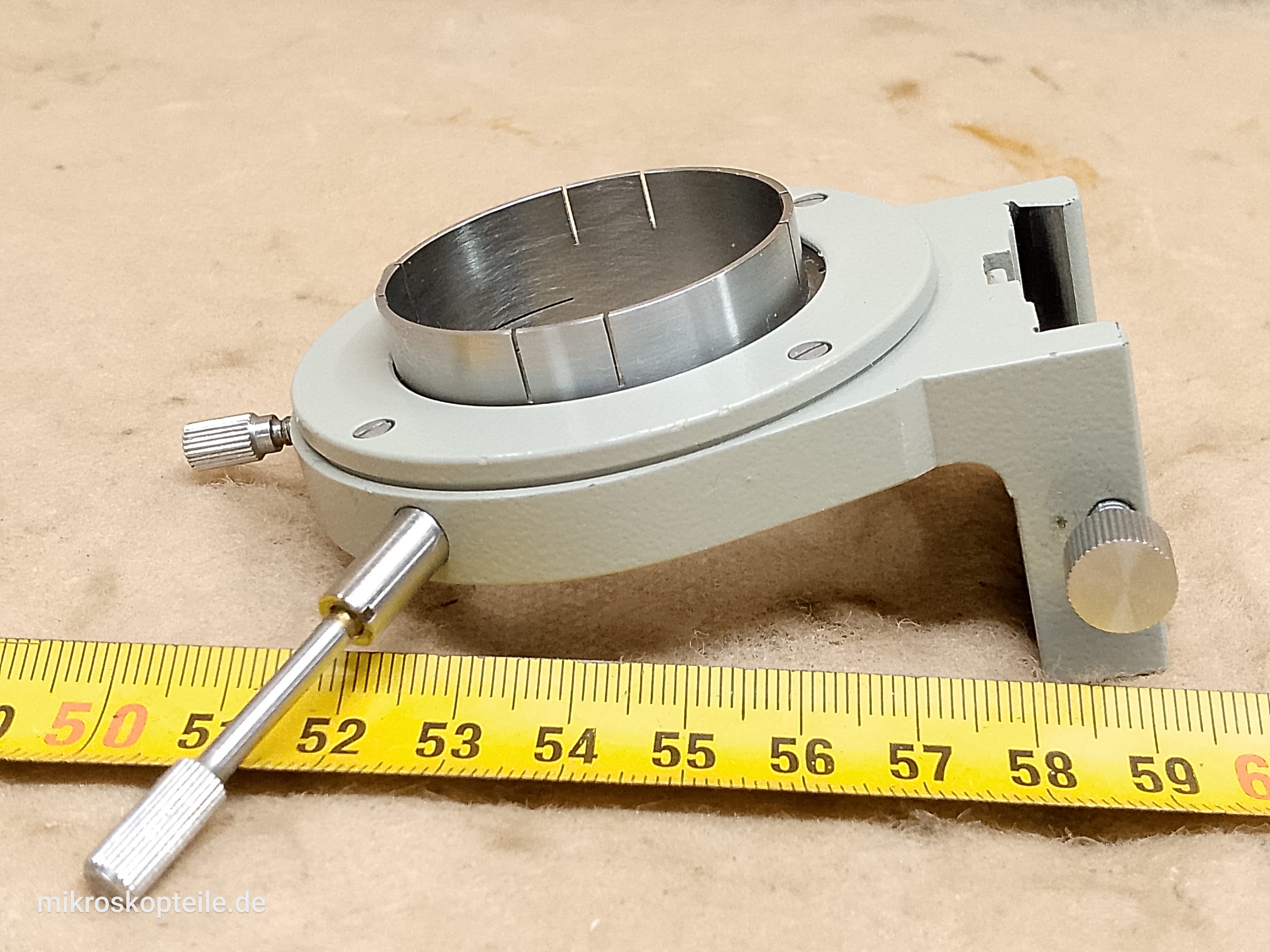

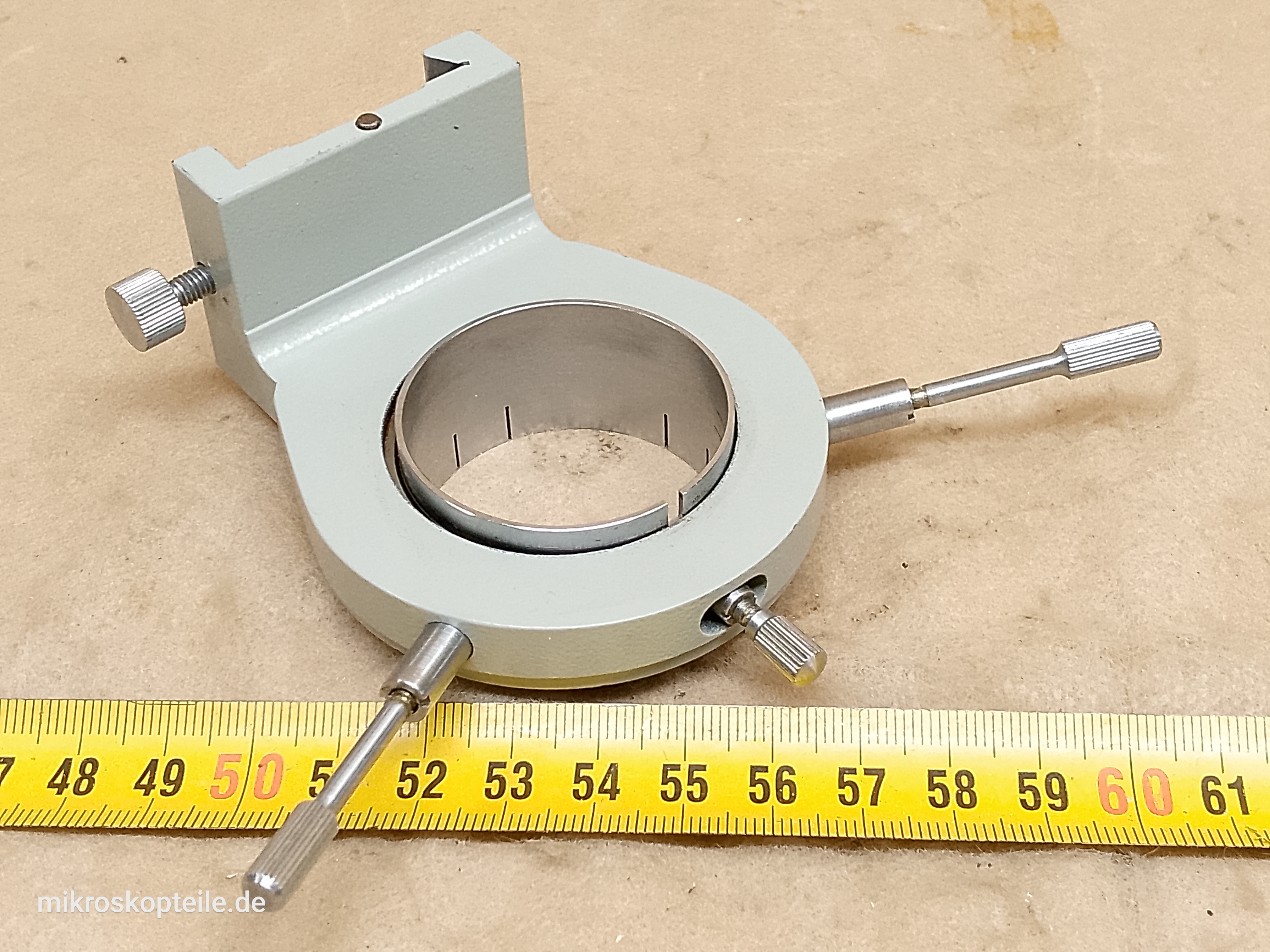

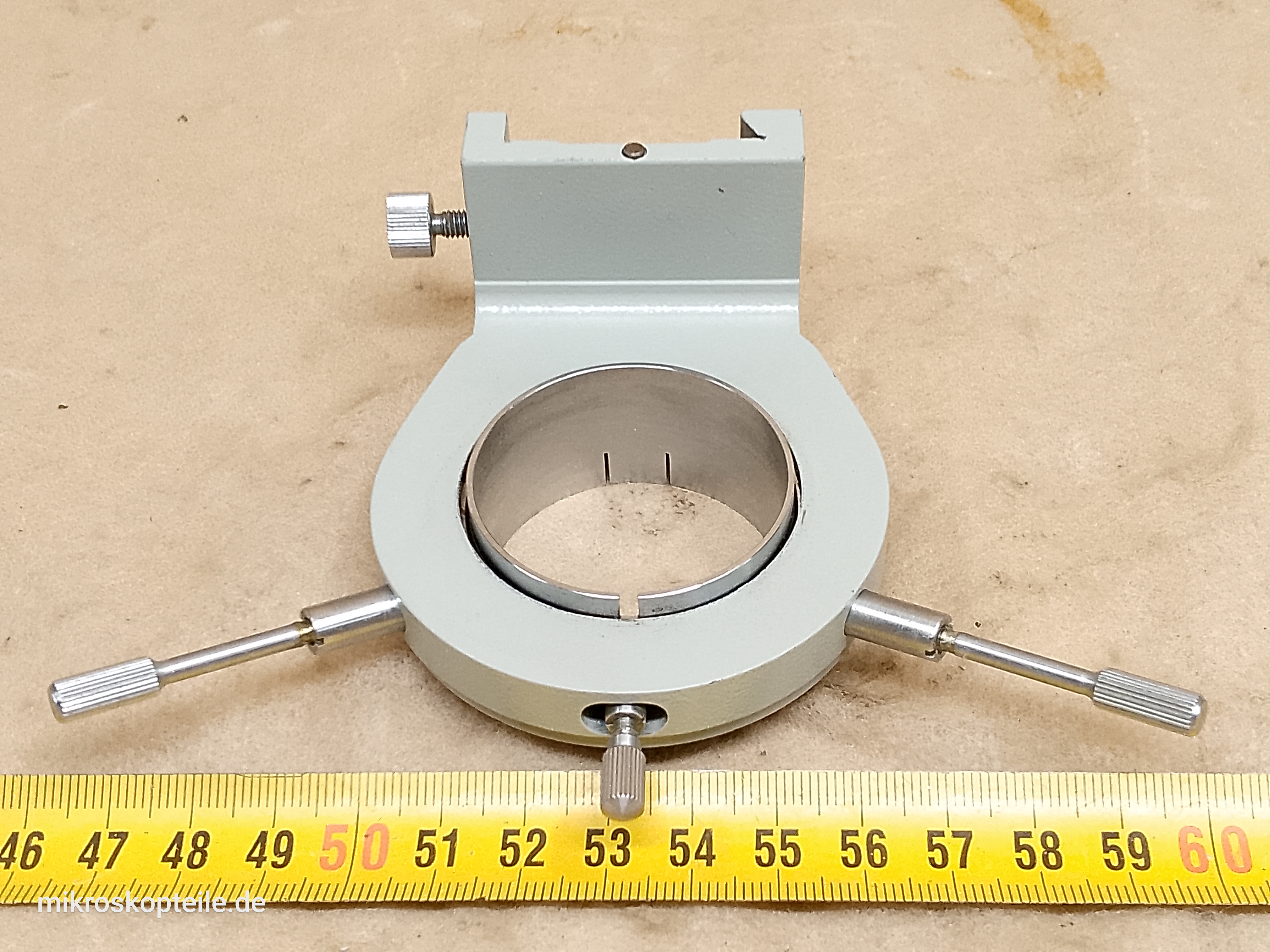

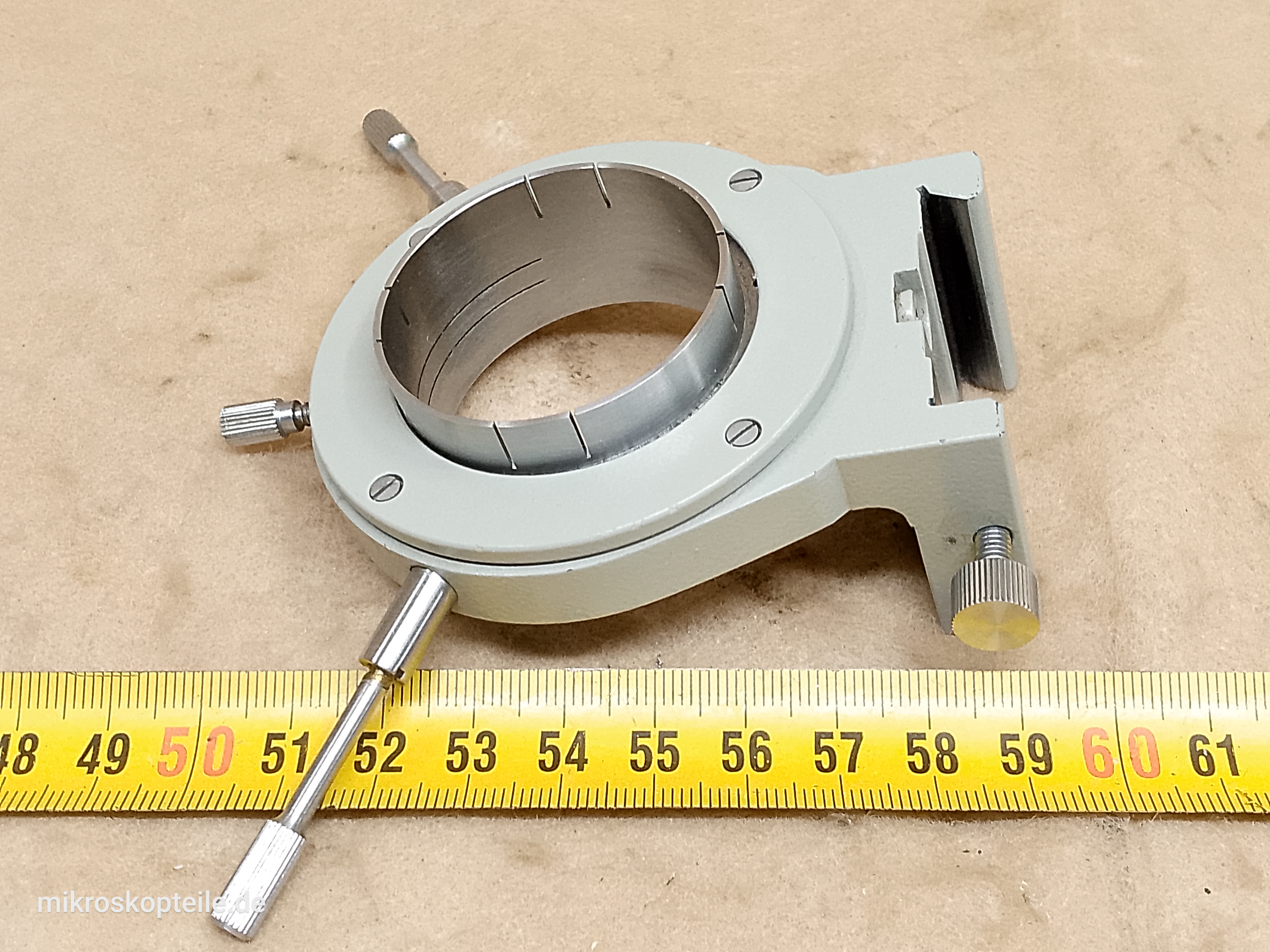

Carl Zeiss Jena Ergaval / Amplival - uchwyt kondensora mikroskopowego model MZ - galeria zdjęć

Opis tej części:

Uchwyt do mocowanie wymiennych kondensorów do mikroskopów Carl Zeiss Jena.

Ten uchwyt kondensora jest osobnym, wymiennym modułem, który można odkręcić. Mocuje go się na listwie montażowej w kształcie jaskółczego ogona znajdującej się pod uchwytem stolika mikroskopowego i blokuje śrubą dociskową.

Mikroskopy Carl Zeiss Ergaval domyślnie były wyposażone w kondensor przykręcany do uchwytu "MO". Uchwyt ten posiadał na stałe przykręconą przysłonę irysową i soczewkę szerokiego pola, kondensor zaś był przykręcany do górnego gwintu. Nie można w tej konfiguracji wymienić kondensora.
Podobnie w mikroskopie Carl Zeiss Jena Fluoval, natomiast w modelu Carl Zeiss Jena Amplival stosowany był domyślnie kondensor pankratyczny.

Jeśli użytkownik chce używać innych kondensorów (nawet innych producentów niż Carl Zeiss Jena) - musi zmienić uchwyt kondensora na uchwyt MZ i wówczas może umieszczać w nim dowolne kondensory mikroskopowe o średnicy montażowe 39,5 mm. Możliwe jest również umieszcza nie w tym uchwycie kondensorów o średnicy montażowej 37 mm, jeśli założy się na nie pierścień pogrubiający.

Właśnie taki uchwyt na wymienne kondensory tutaj prezentuję.

Podstawowe parametry:
Producent: Carl Zeiss Jena
Nazwa i model w oryginalnej dokumentacji: Kondensor-Einhänger MZ
Kolor: szary, czyli model produkowany dla mikroskopów serii Mikroval

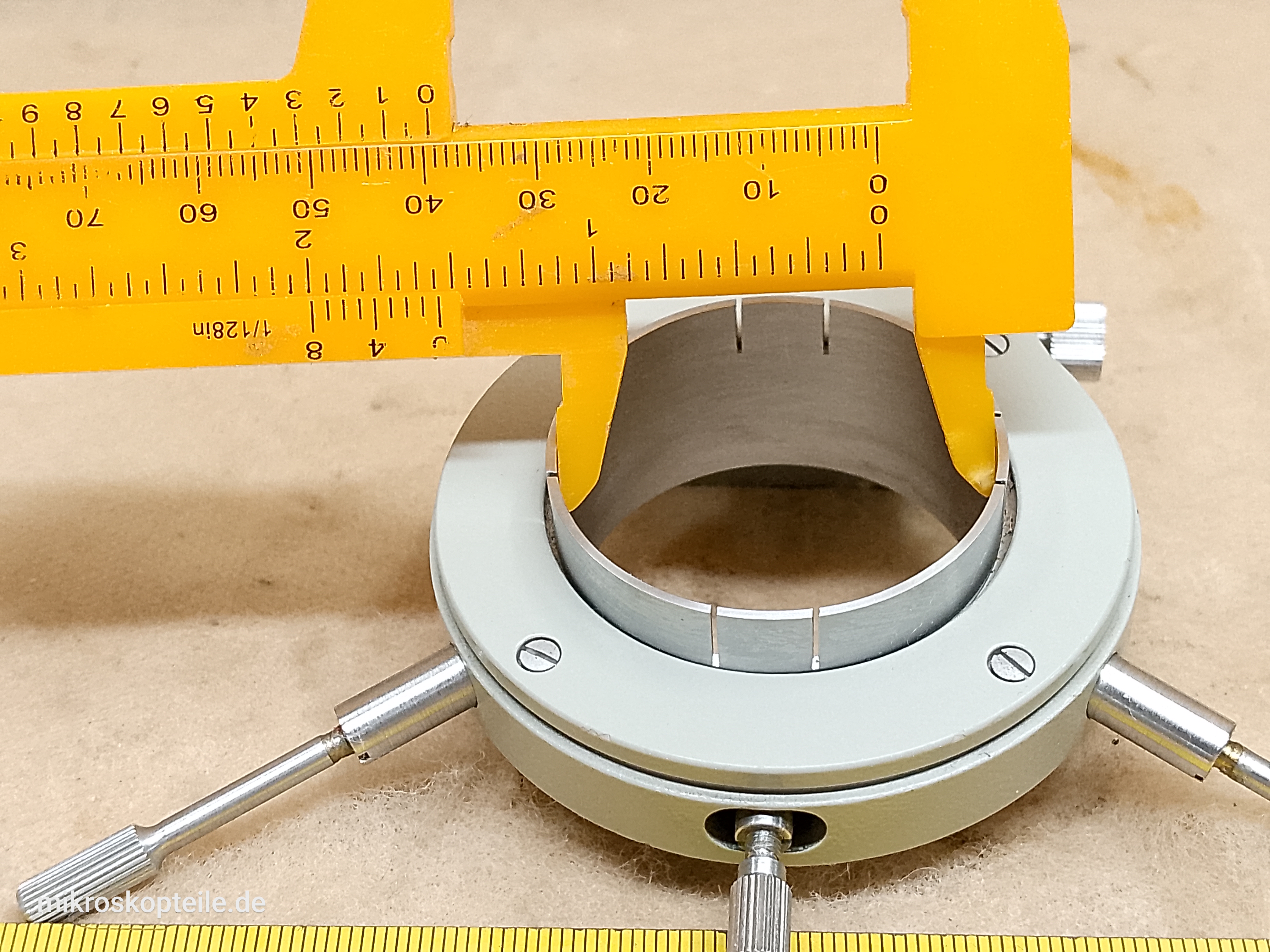

Średnica wewnętrzna: do mocowania kondensorów o średnicy 39,5 mm (np. kondensor kardioidalny ciemnego pola firmy Carl Zeiss Jena)

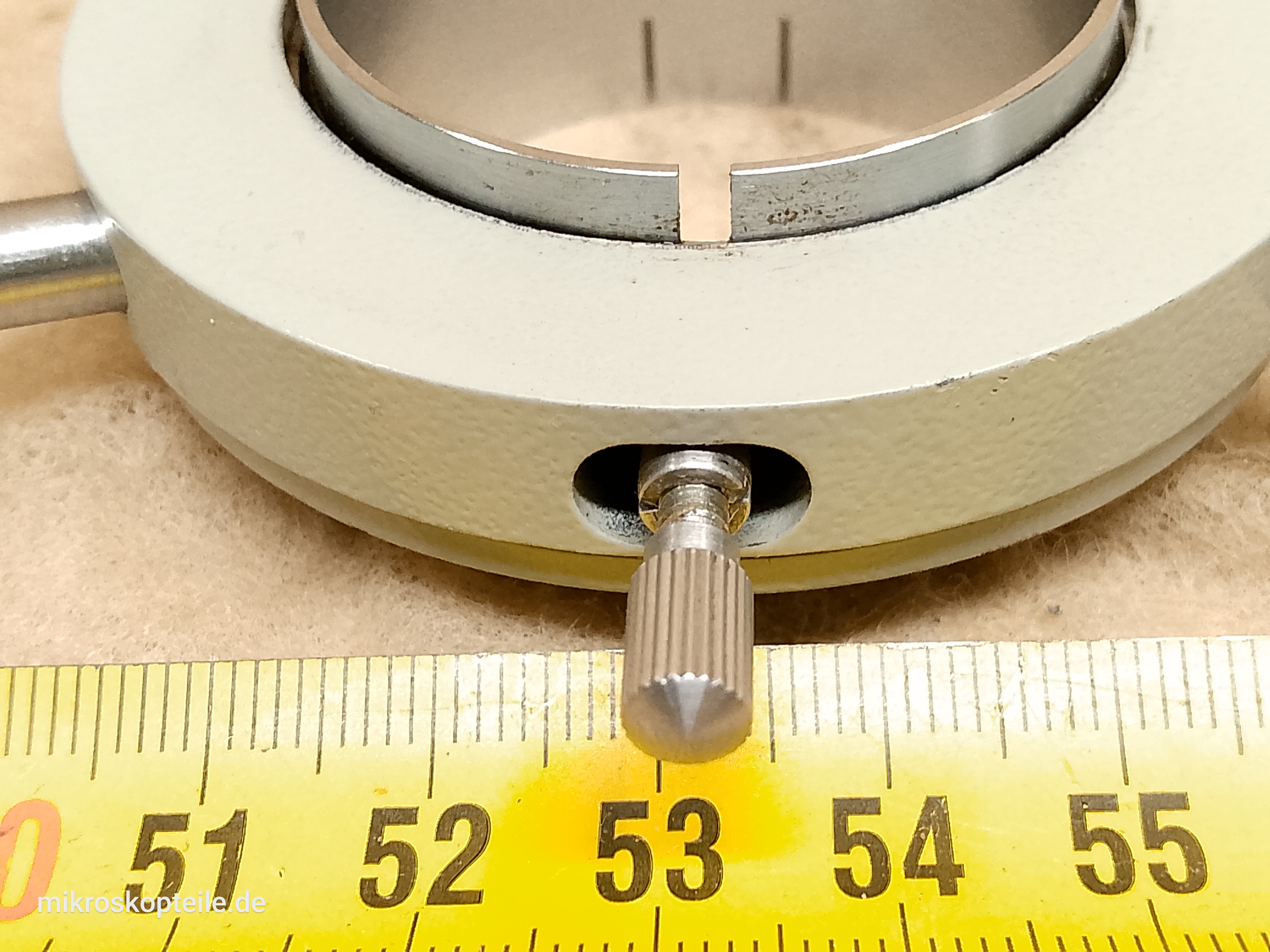

Śruba mocująca kondensor: tak, centralna śruba mocująca kondensor w obejmie
Śruby centrujące: tak, dwie śruby centrujące kondensor

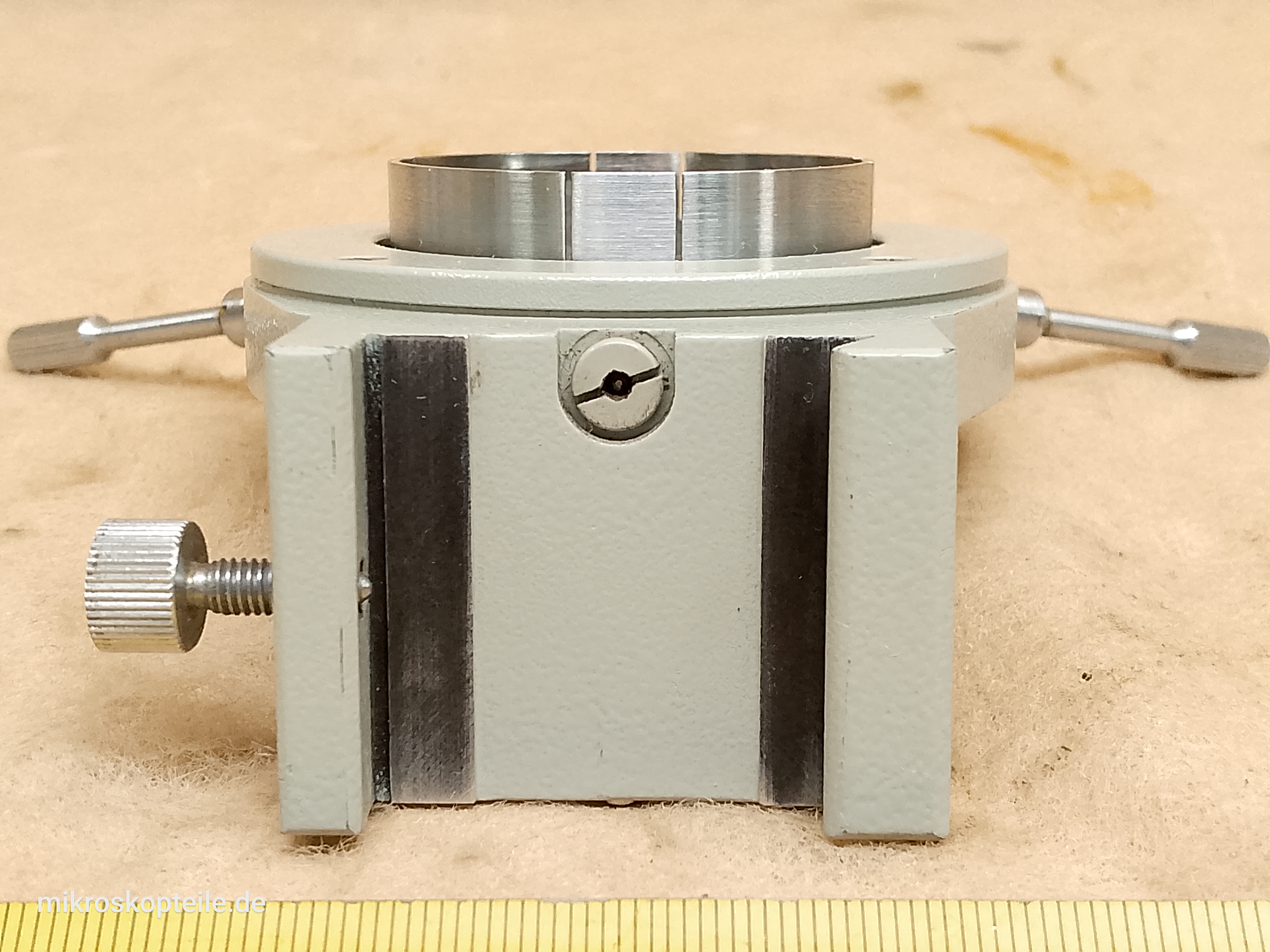

Sposób montażu do mikroskopu: jaskółczy ogon

Mimo, że element ten jest szary, to pasuje również do starszych, czarnych mikroskopów Carl Zeiss Jena z lat '50 i '60 XX wieku (po prostu nie będzie to wyglądać estetycznie - chyba, że się go przemaluje).

Ten uchwyt kondensora pasuje między innymi do następujących modeli mikroskopów:
- Carl Zeiss Jena Ng (czarny mikroskop)
- Carl Zeiss Jena Polmi-A (czarny mikroskop)
- Carl Zeiss Jena Nf (czarny mikroskop)
- Carl Zeiss Jena Nu (wersja NU-2 jest szara)
- Carl Zeiss Jena Ergaval (szary mikroskop)
- Carl Zeiss Jena Fluoval / Fluoval-2 (szary mikroskop)
- Carl Zeiss Jena Amplival i jego odmiany (szary mikroskop)
- Carl Zeiss Jena Docuval (szary mikroskop)

W stosunku do tego elementu używa się różnych nazw określających jego funkcjonalność, m.in.:
- uchwyt kondensora mikroskopowego
- mocowanie kondensora mikroskopowego
- trzymak kondensora mikroskopowego
- obejma mocująca kondensor mikroskopowy
- wieszak kondensora mikroskopowego
- niekiedy używa się angielskich określeń "support kondensora" lub "holder kondensora"

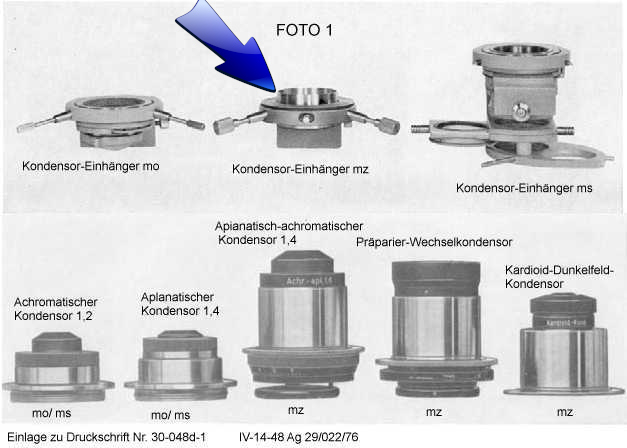

Na ostatnim zdjęciu znajduje się fragment z dokumentacji producenta. Za pomocą strzałki wskazany jest ten konkretny model uchwytu kondensora, aby można było ten element jednoznacznie zidentyfikować.

Do czego jest ta część potrzebna?

• jeśli posiadasz mikroskop Carl Zeiss Jena z niewymiennym kondensorem i chcesz wymienić uchwyt kondensora na taki, aby móc używać wymiennych kondensorów
• jeśli chcesz używać kondensora ciemnego pola w mikroskopie Carl Zeiss Jena Ergaval
• jeśli masz takie mocowanie kondensora, ale jest uszkodzone i potrzebujesz je wymienić

Do jakiej kategorii należy ta część?

Uchwyty (trzymaki) kondensora [ link ] [Inne Uchwyty (trzymaki) kondensora]

Kto jest producentem tej części?

• Carl Zeiss Jena - VEB Carl Zeiss Jena DDR (former East Germany) [ link ] [Inne Carl Zeiss Jena]
• ausJena
• aus Jena

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Carl Zeiss Jena Ergaval [ link ] [Inne z Ergaval]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Carl Zeiss Jena Ergaval
• Carl Zeiss Jena Amplival
• Carl Zeiss Jena Docuval
• Carl Zeiss Jena Vertival
• Carl Zeiss Jena Epival
• Carl Zeiss Jena Metaval
• Carl Zeiss Jena Fluoval
• Carl Zeiss Jena Fluoval-2
• Carl Zeiss Jena Nf
• Carl Zeiss Jena NfPk
• Carl Zeiss Jena NU
• Carl Zeiss Jena NU-2
• Carl Zeiss Jena Ng
• Carl Zeiss Jena Polmi A
