Opis tej części:

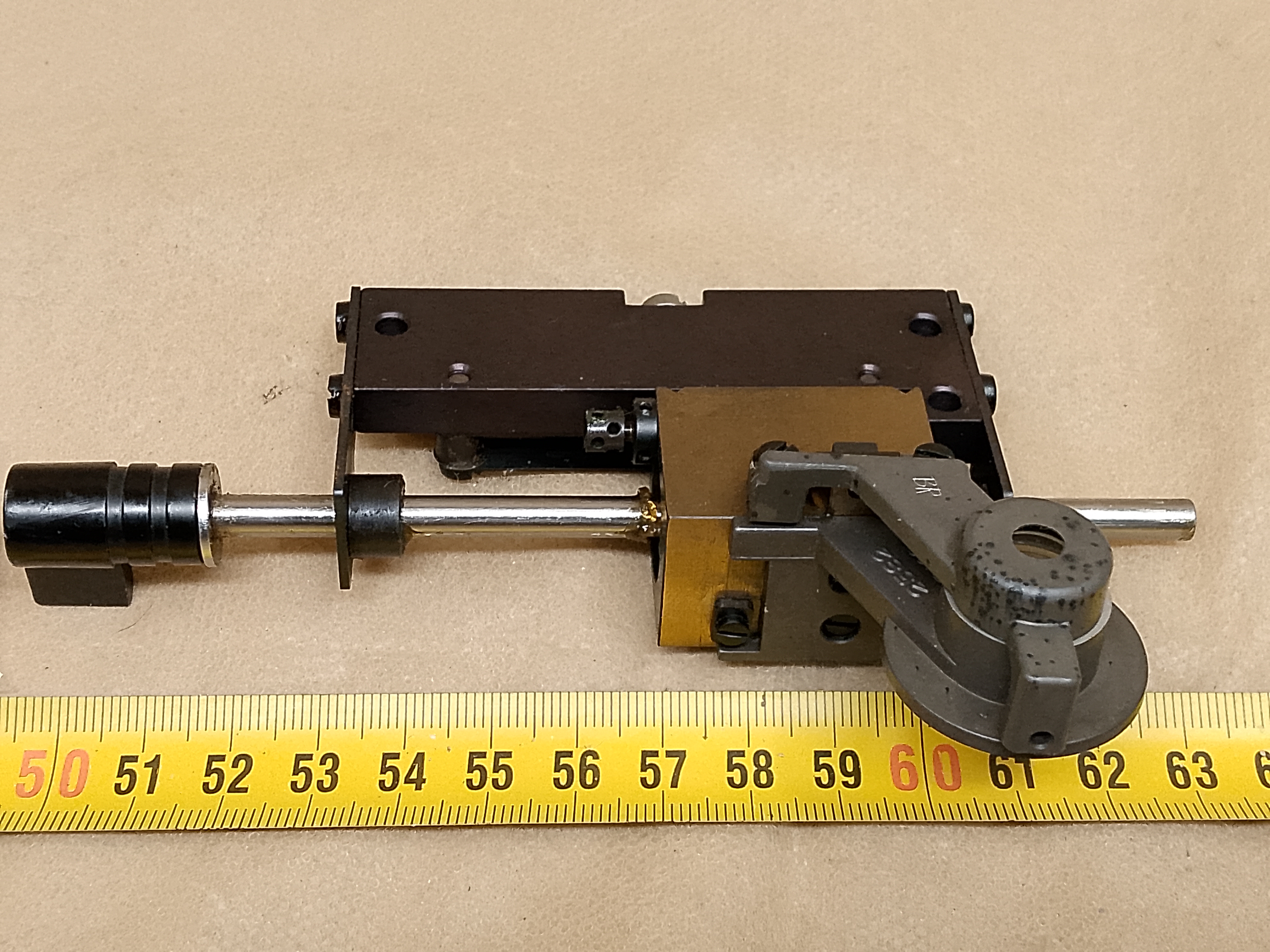

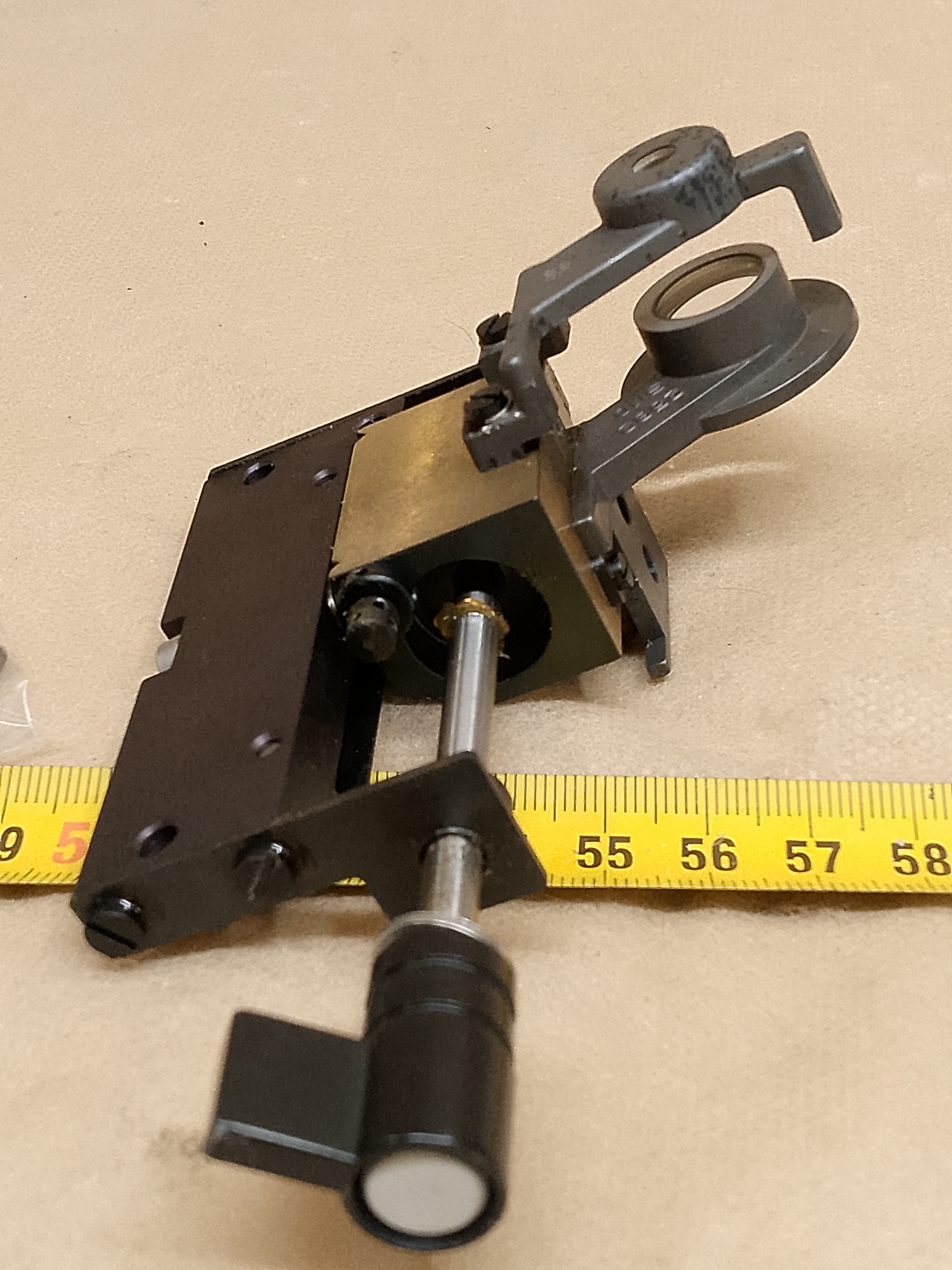

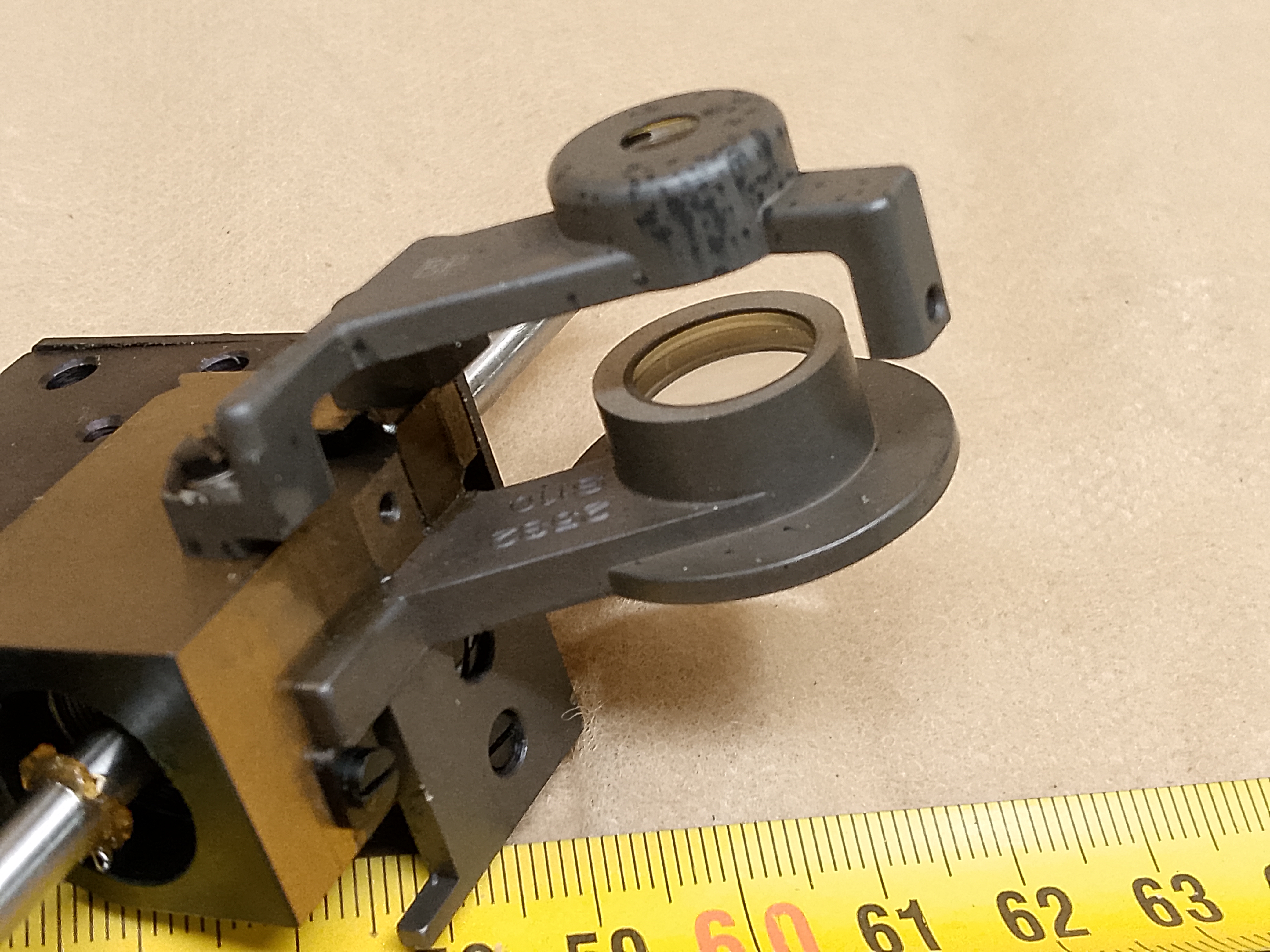

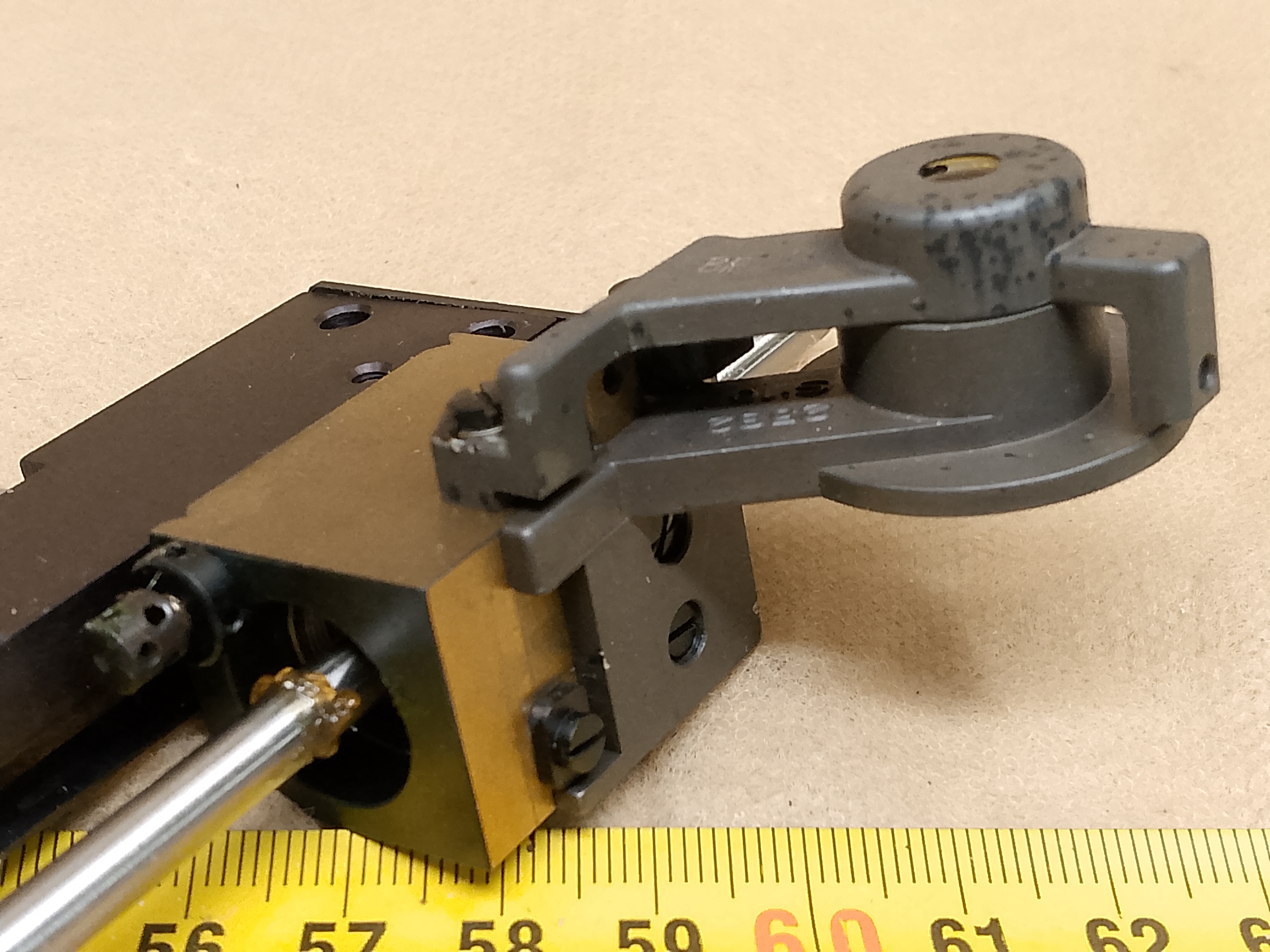

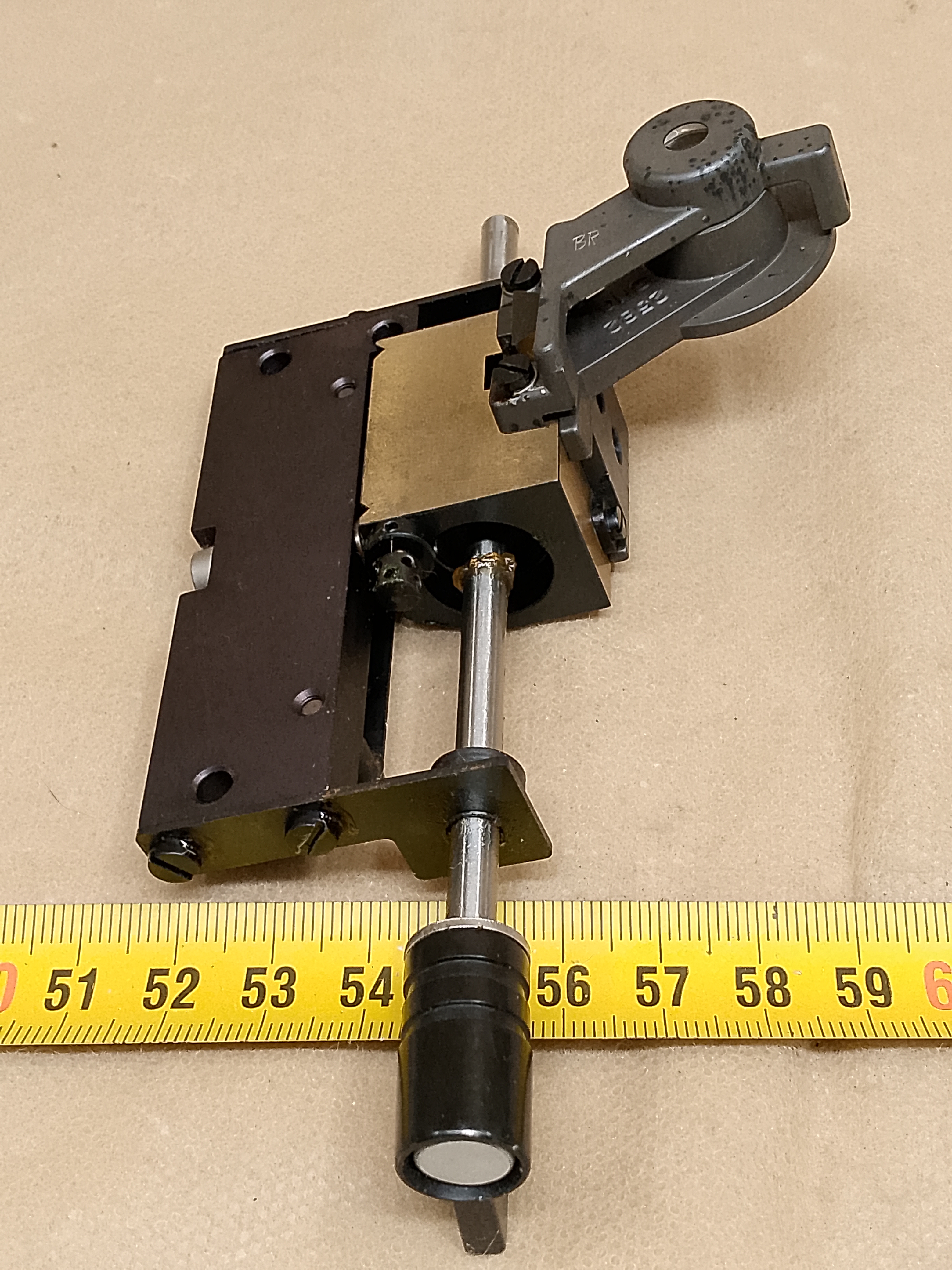

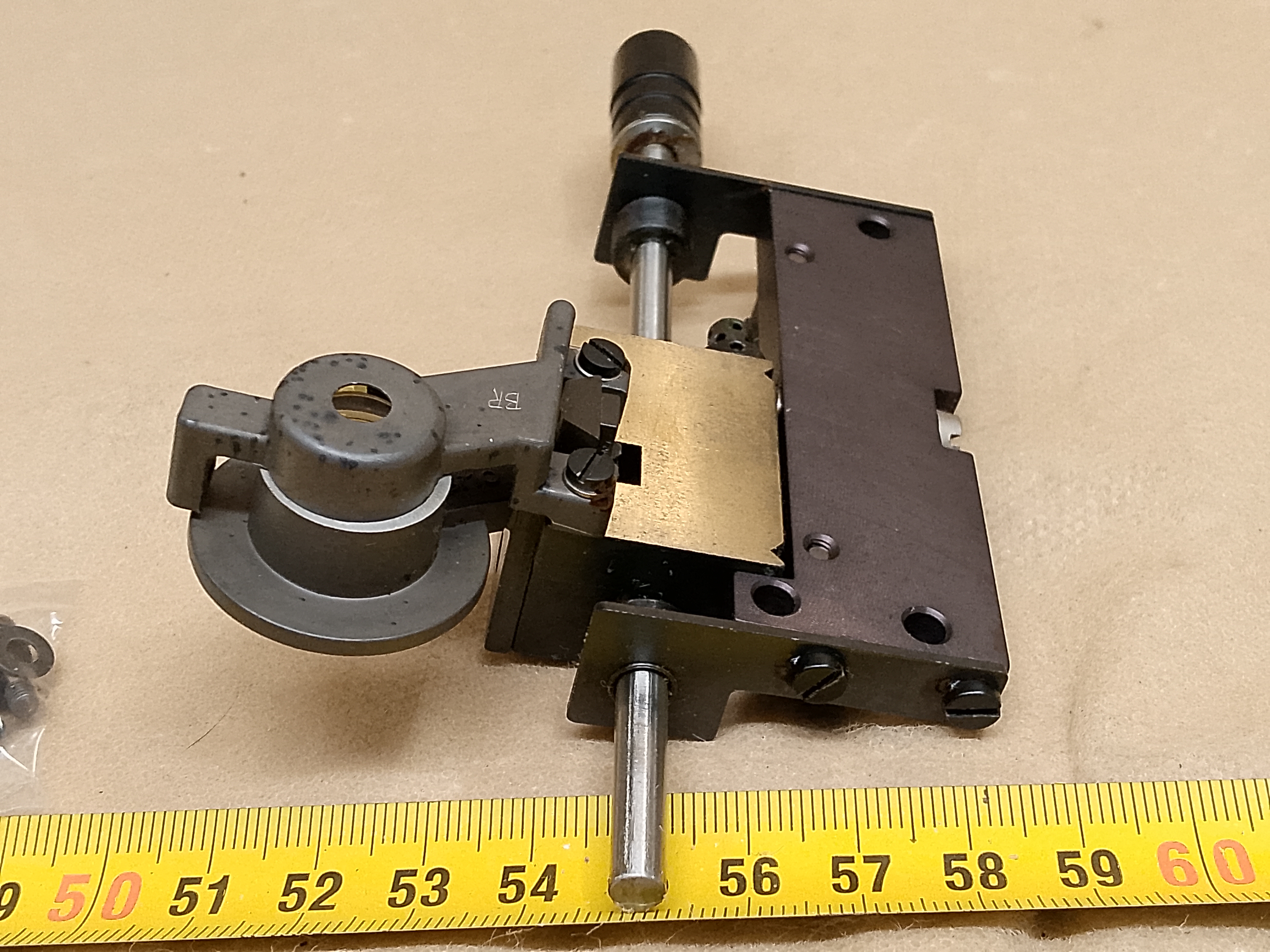

Kompletny mechanizm obsługi soczewki Bertranda. Soczewka ta znajduje się wewnątrz tubusu foto mikroskopów Carl Zeiss Jena serii CF-250.

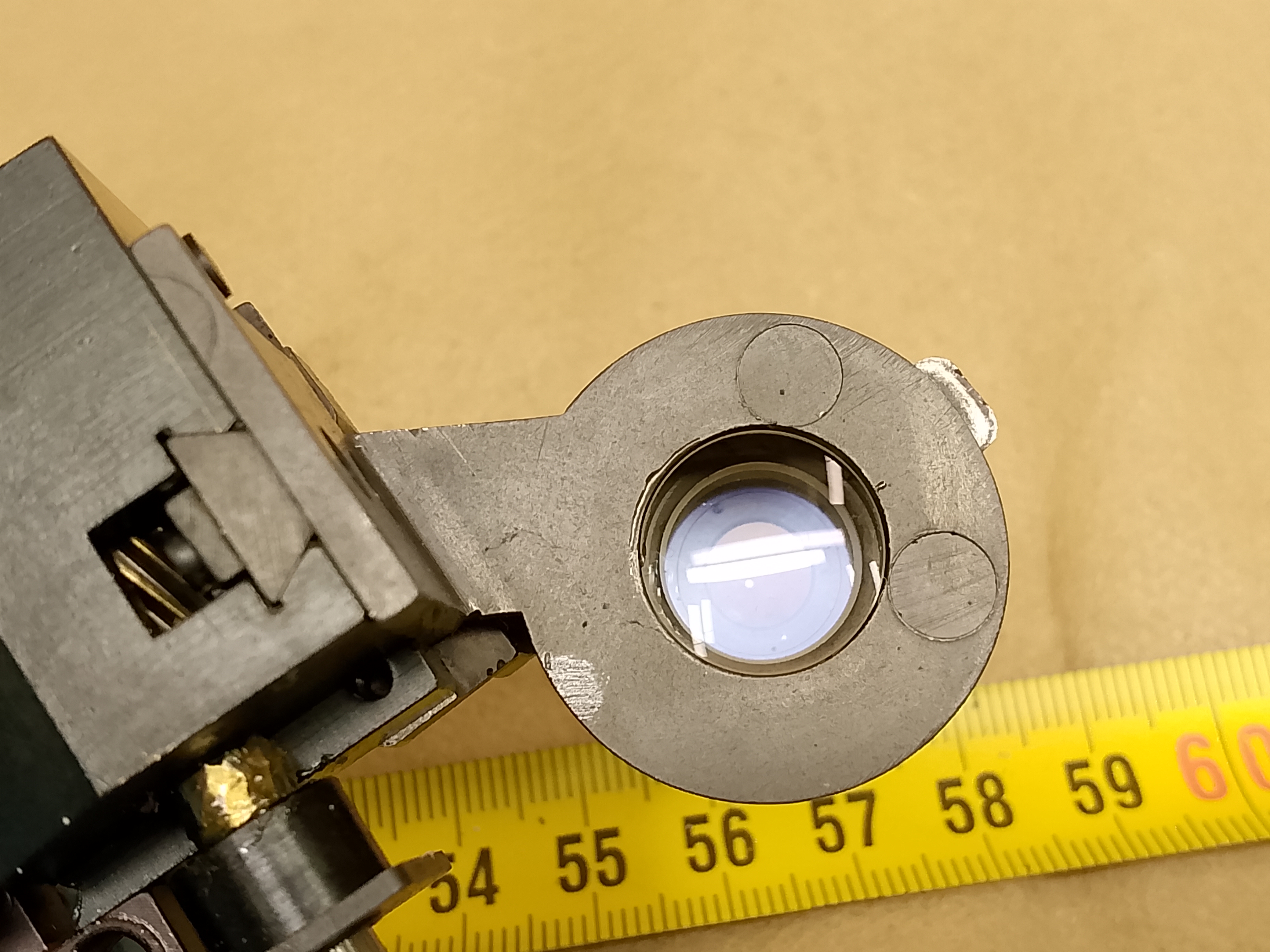

- zespół dwóch soczewek

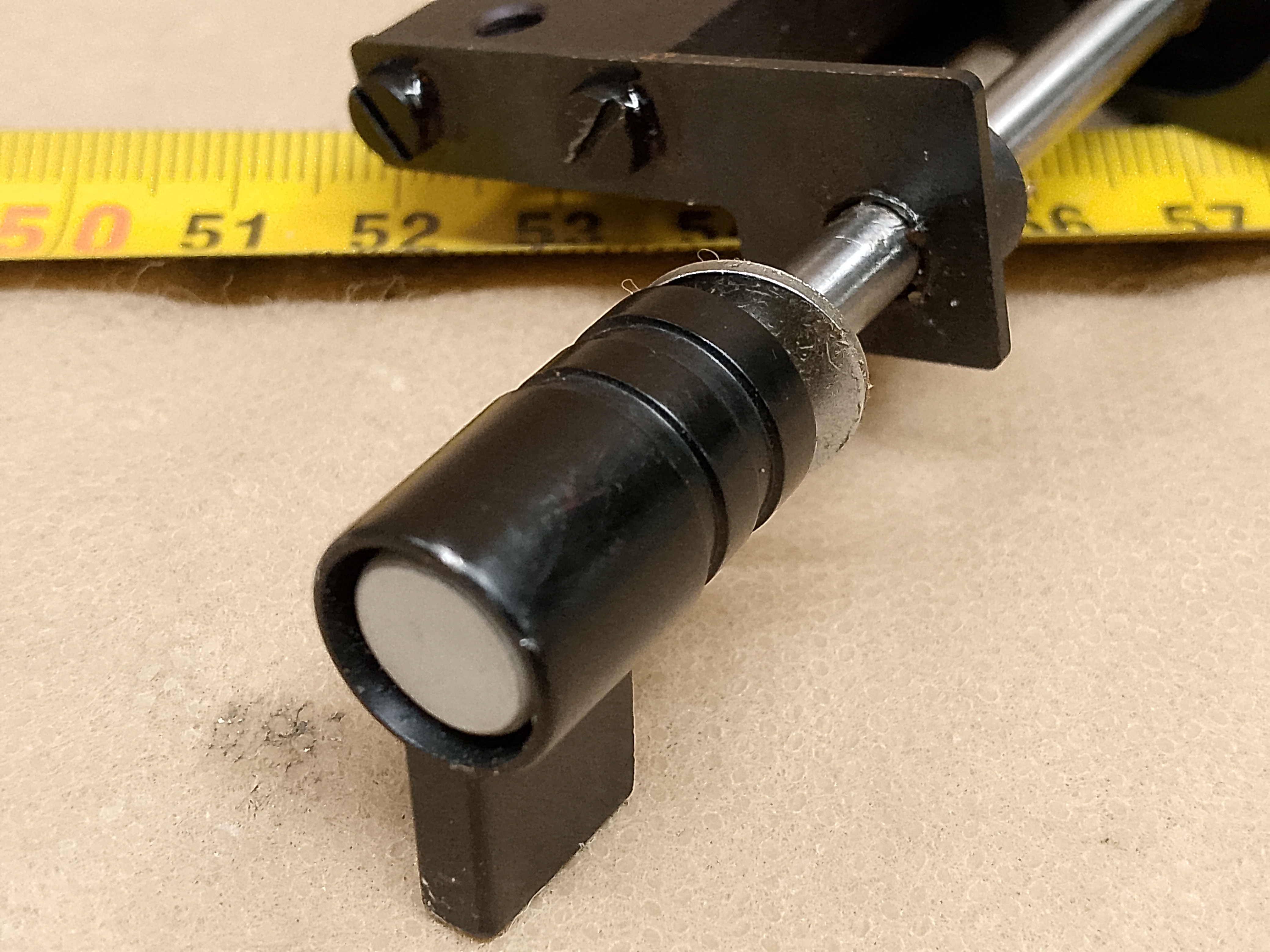

- gałka do poruszania i przesuwu soczewek

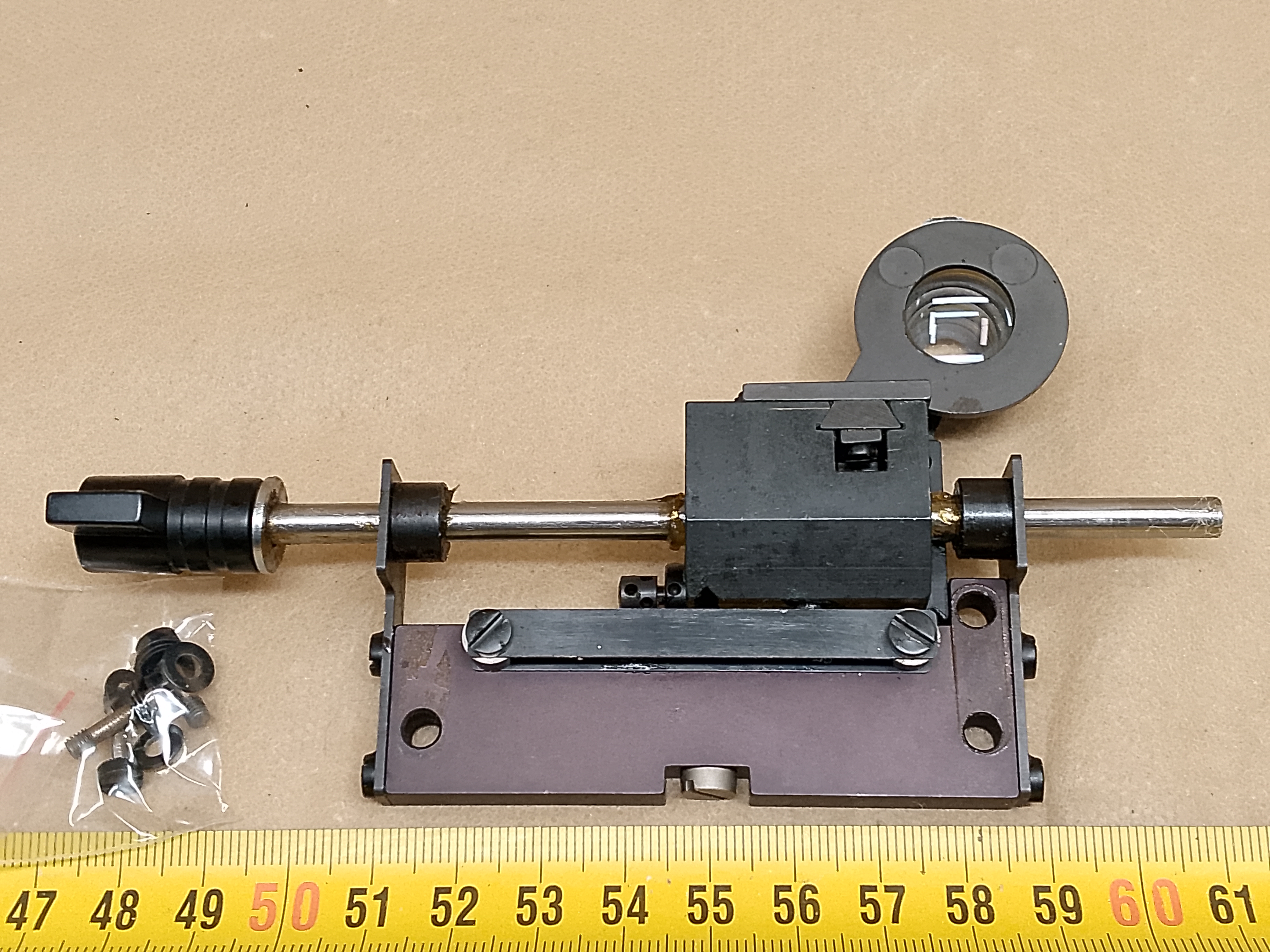

- mechanizm poruszający i przesuwający soczewki

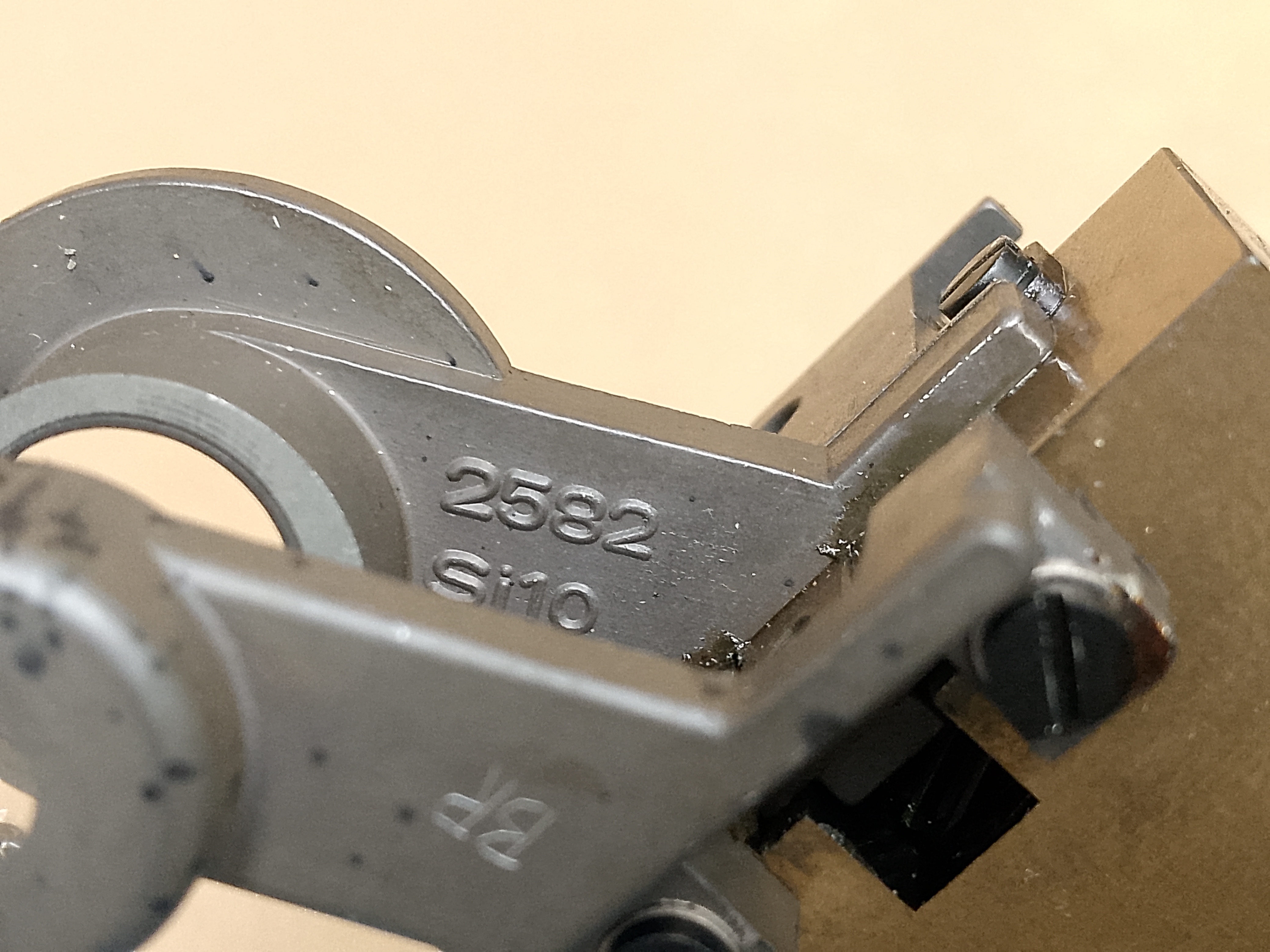

Metalowe, odlewane lub wtryskiwane części firmy Carl Zeiss Jena posiadają swoje numery. W tym mechanizmie soczewka jest zamontowana na odlewie z numerem 2582 (pełen zapis: Si10 CZ 2582).

Jest to element serwisowy (część naprawcza) głowicy trino (tubusu foto) pasującej do mikroskopów Carl Zeiss Jena serii CF-250. Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (niem.: Fototubus) a nie do konkretnego modelu mikroskopu.

Mikroskopy Carl Zeiss Jena serii CF-250 mają modułową budowę i ta część mikroskopu do której montuje się okulary (zwyczajowo zwana "głowicą", "binokularem" lub "lornetką") jest osobnym elementem niż tubus kątowy (niekiedy używa się niemieckiej nazwy "Winkeltubus"). Gdy zaś tubus kątowy ma wyjście fotograficzne - to nazywa się go właśnie "Fototubus". To właśnie do tego elementu jest oferowana i opisywana tu soczewka Bertranda.

Uwaga - mikroskopy Carl Zeiss Jena Jenapol oraz Jenatech, mimo, że też należą do serii CF-250 to posiadają inaczej zbudowane wyjście fotograficzne i ten mechanizm do nich NIE PASUJE.

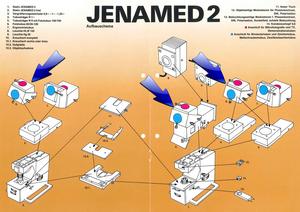

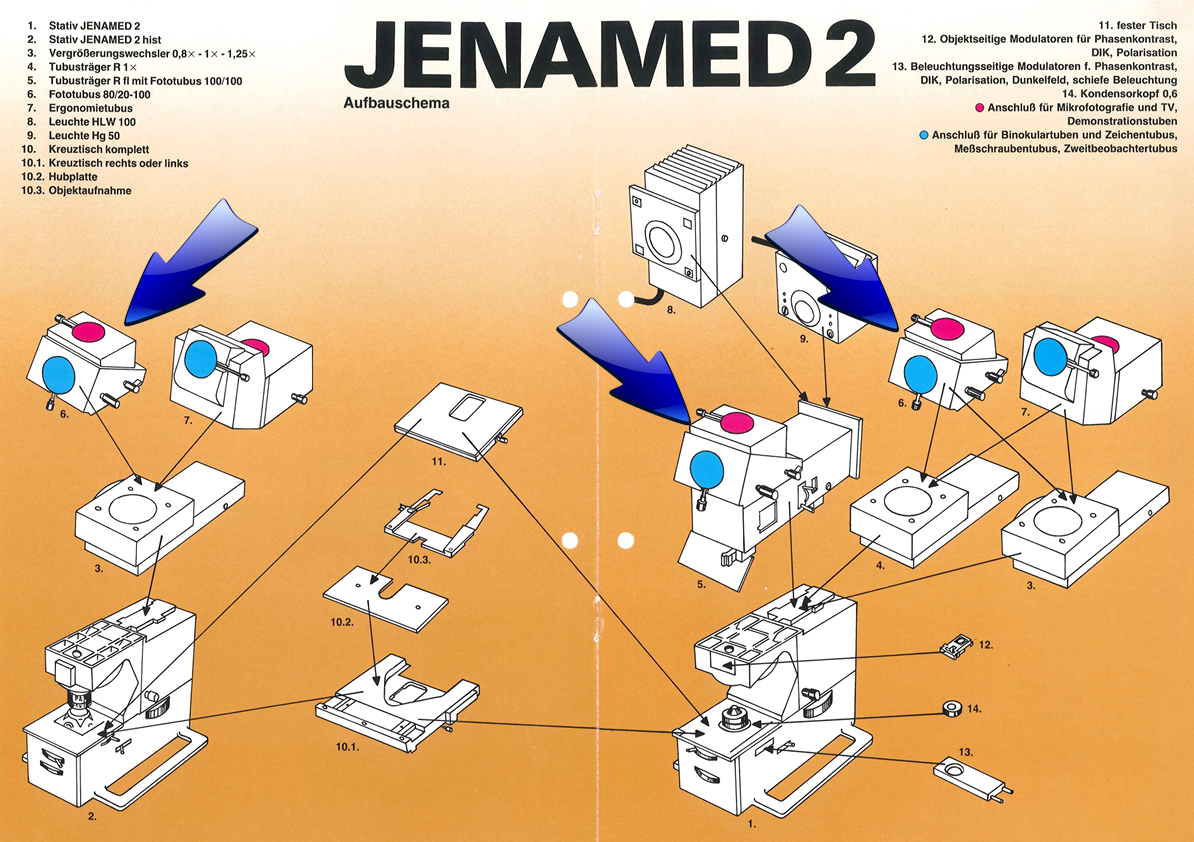

Uwaga - firma Carl Zeiss Jena produkowała również uboższą wersję tubusu foto, który nie zawiera wewnątrz soczewki Bertranda. W galerii zdjęć zamieściłem również stronę z katalogu producenta, żeby było widać, czy z zewnątrz (w wyglądzie) różnią się te wersje. Do takiej, uboższej wersji tubusu fotograficznego NIE MOŻNA zamontować tutaj pokazywanej i oferowanej soczewki Bertranda.

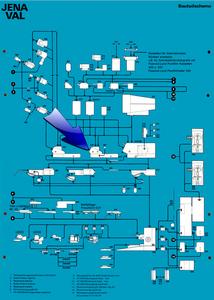

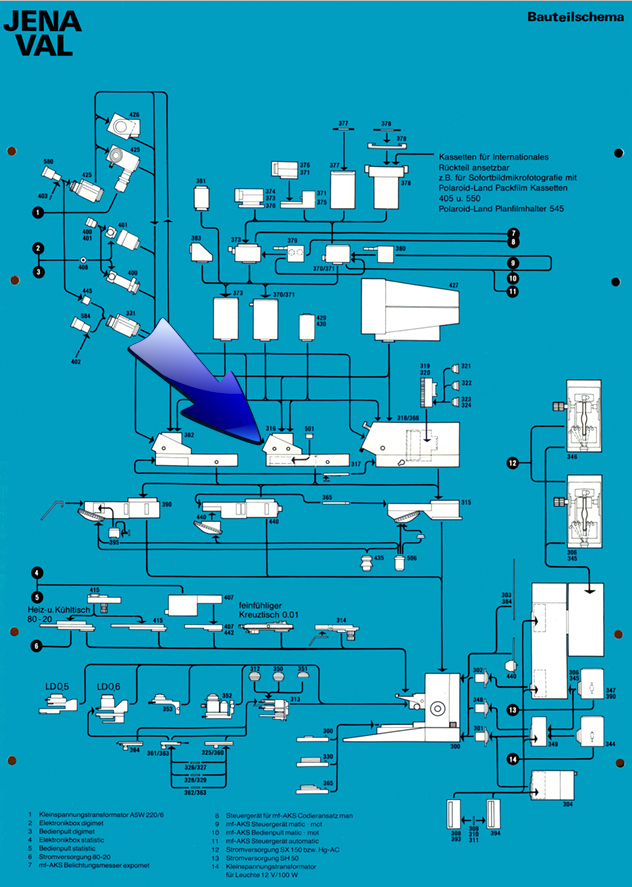

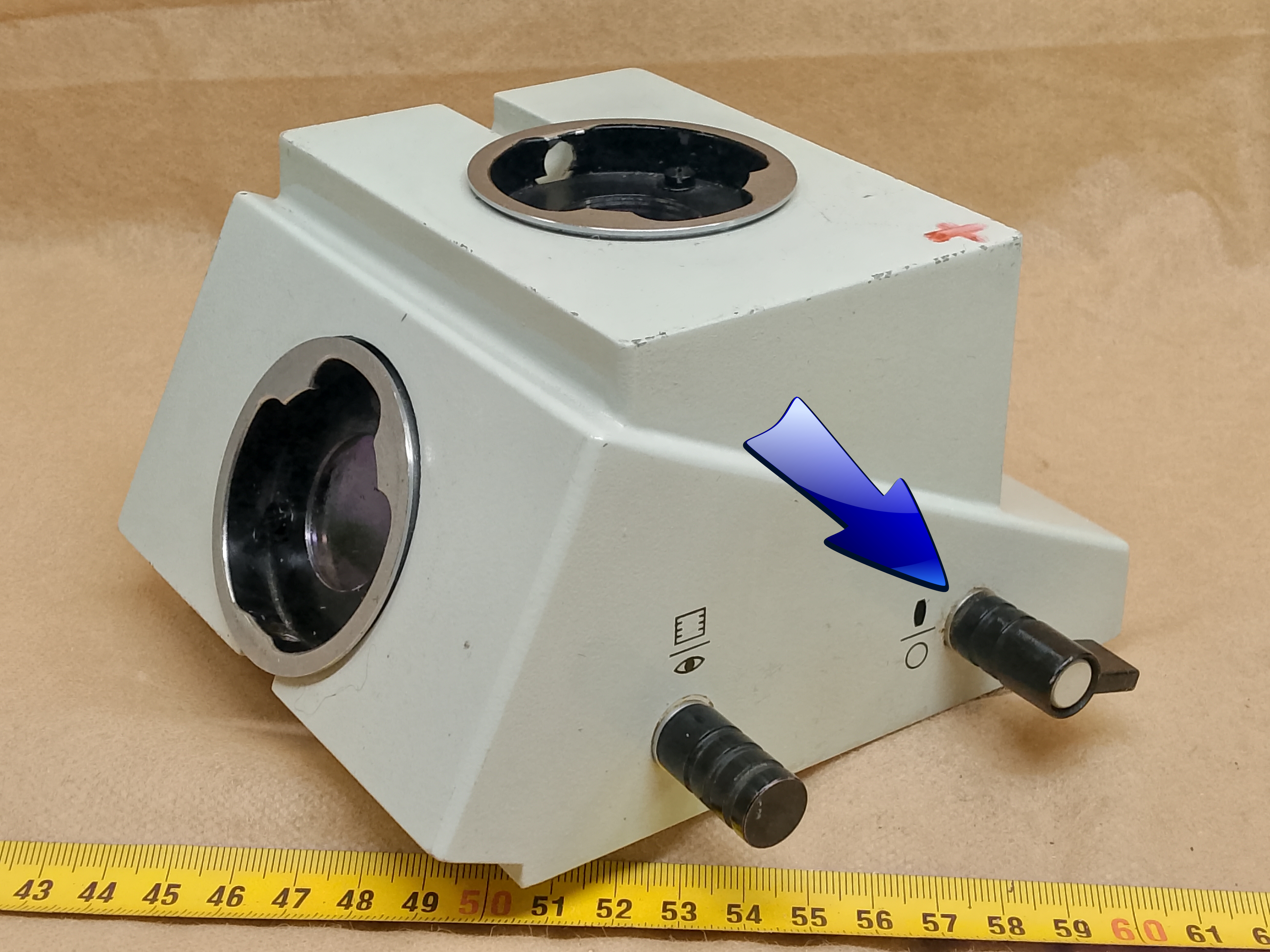

Na zdjęciach widocznych w galerii widać dokładne wymiary tutaj opisywanego i oferowanego elementu. Dodatkowo, na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

W stosunku do tubusu foto powszechnie używa się wielu nazw. Warto je tutaj przytoczyć - każda z nich określa tę samą część.
- głowica foto
- głowica trino
- głowica trinokularowa
- głowica trinokularna
- kopułka foto
- tubus foto
- tubus pochylny z wyjściem foto

Do czego jest ta część potrzebna?

• jako część serwisowa do wymiany całego elementu, jeśli w Twoim mikroskopie ten mechanizm lub jakaś jego część składowa jest uszkodzona lub znajduje się w bardzo złym stanie

Do jakiej kategorii należy ta część?

Obudowy i ich części [ link ] [Inne Obudowy i ich części]

Kto jest producentem tej części?

• Carl Zeiss Jena - VEB Carl Zeiss Jena DDR (former East Germany) [ link ] [Inne Carl Zeiss Jena]
• ausJena
• aus Jena

Z jakiego mikroskopu pochodzi ta część?

Element Carl Zeiss Jena CF-250 Fototubus [ link ]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Carl Zeiss Jena CF-250 Fototubus
• Carl Zeiss Jena Jenamed
• Carl Zeiss Jena Jenaval
• Carl Zeiss Jena Jenalumar
• Carl Zeiss Jena Jenavert
• Carl Zeiss Jena Jenamed-2
• Carl Zeiss Jena Jenamed Fluorescence
