Informacje o części: Carl Zeiss Jena Amplival / Vertival - proste ramię mikroskopu (ID: 99447)
Carl Zeiss Jena Amplival / Vertival simple microscope arm
Główne zdjęcie
Opis

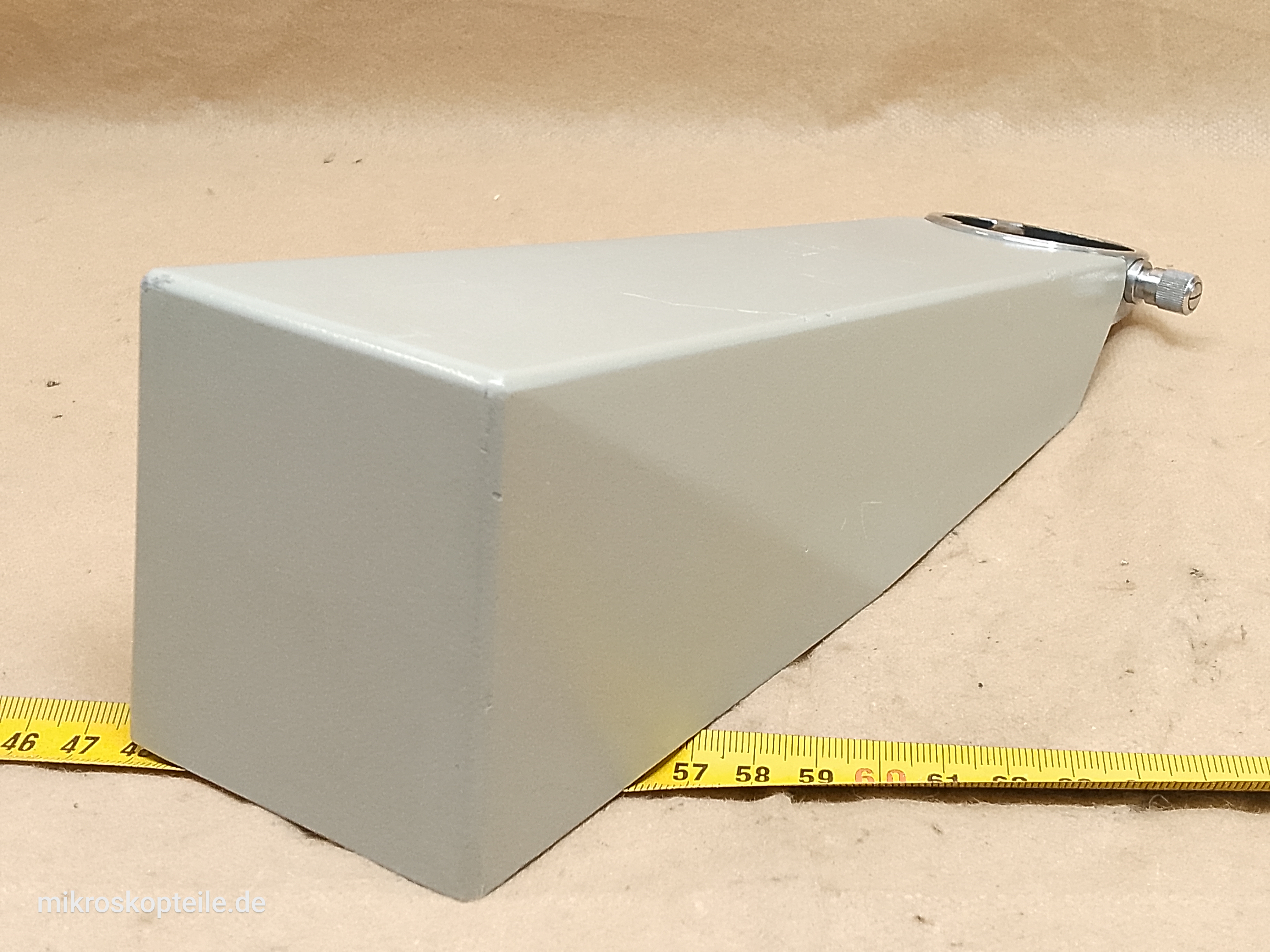

Carl Zeiss Jena Amplival / Vertival - proste ramię mikroskopuGórne ramię mikroskopu Carl Zeiss Jena Amplival. Element ten pełni funkcję poziomego ramienia, na którego końcu od góry montuje się głowicę mikroskopową a od spodu - rewolwer obiektywowy.
Na bazie mikroskopu Carl Zeiss Jena Amplival, którego modułowa budowa pozwala na rozmaite konfiguracje powstało kilka modeli mikroskopów:
- Vertival
- Epival
- Amplival Interphako
- Amplival Pol
- Fluoval
i mikroskopy te różnią się od siebie m.in. różnymi ramionami. Ramię z modelu Amplival posiada najprostszą konstrukcję.
Posiadając różne ramiona i jeden mikroskop - można je wg własnych potrzeb przepinać i używać różnych funkcjonalności, jakby się miało dwa modele mikroskopów.
Ten element posiada następujące części składowe:
- śrubę mocującą ramię do korpusu mikroskopu
- uchwyt umożliwiający montaż elementów o średnicy montażowej 41 mm (np. głowicę dwuoczną)
- śrubę mocującą ten element (np. głowicę). Element ten bardzo często ulega uszkodzeniu.
- prowadnice (sanki) umożliwiające założenie wymiennego rewolweru obiektywowego
Urządzeniem o średnicy montażowej, które zakłada się na ramię od góry może być np.:
- głowica z wbudowanym tubusem kątowym
- tubus kątowy (niem. Zwischentubus)
- zmieniacz powiększeń (Optovar)
- oświetlacz światła odbitego EPI
- moduł analizatora polaryzacyjnego
- i inne, gdyż jak wspomniane jest powyżej mikroskopy klasy Amplival mają modułową budowę i jest do nich bardzo dużo dodatków
To ramię mikroskopowe może rozwiązać następujące kwestie związane z mikroskopami Carl Zeiss Jena klasy Amplival:
- jeśli w Twoim mikroskopie brakuje tego elementu, co się zdarza w mikroskopach dostępnych na rynku wtórnym
- jeśli posiadasz inny wariant mikroskopu tej klasy, np. Carl Zeiss Jena Vertival a chcesz go zamienić w "zwykły" Amplival
- jeśli posiadasz takie ramię, ale jest ono złej jakości lub ma uszkodzone poszczególne elementy
- jeśli potrzebujesz jednej z części składowych tego ramienia
- jeśli budujesz własny projekt DIY i potrzebujesz mocowania zgodnego ze standardem Carl Zeiss Jena
Na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część.
Ważne: popularny i wizualnie bardzo podobny, często mylony z modelem Amplival mikroskop Carl Zeiss Jena Ergaval NIE POSIADA aż tak modułowej budowy i to ramię do niego nie pasuje.
Jeśli potrzebujesz któryś z elementów składowych tego ramienia (np. dużą śrubę mocującą ramię do statywu mikroskopu lub mniejszą śrubę mocującą głowicę do ramienia - przeszukaj tę bazę danych lub skontaktuj się z nami pisząc email.
Producent
Carl Zeiss Jena - (VEB Carl Zeiss Jena DDR (former East Germany)) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli w Twoim mikroskopie brakuje tego elementu, co się zdarza w mikroskopach dostępnych na rynku wtórnym
- jeśli posiadasz inny wariant mikroskopu tej klasy, np. Carl Zeiss Jena Vertival a chcesz go zamienić w "zwykły" Amplival
- jeśli posiadasz takie ramię, ale jest ono złej jakości lub ma uszkodzone poszczególne elementy
- jeśli potrzebujesz jednej z części składowych tego ramienia
- jeśli budujesz własny projekt DIY i potrzebujesz mocowania zgodnego ze standardem Carl Zeiss Jena
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
- Carl Zeiss Jena Amplival
- Carl Zeiss Jena Vertival
- Carl Zeiss Jena Epival
- Carl Zeiss Jena Fluoval
- Carl Zeiss Jena Amplival Pol
- Carl Zeiss Jena Amplival Interphako
- Carl Zeiss Jena Peraval
