Opis tej części:

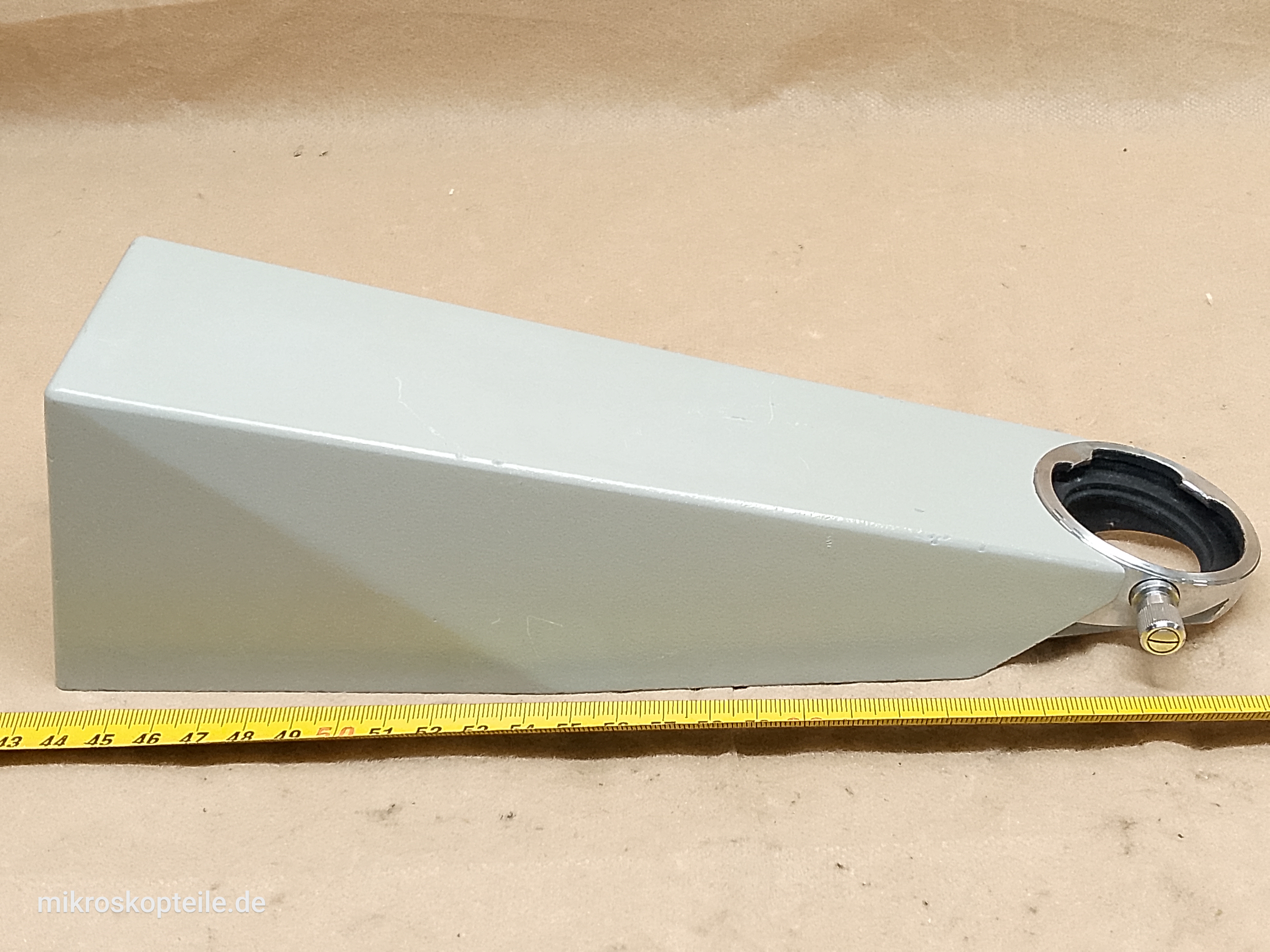

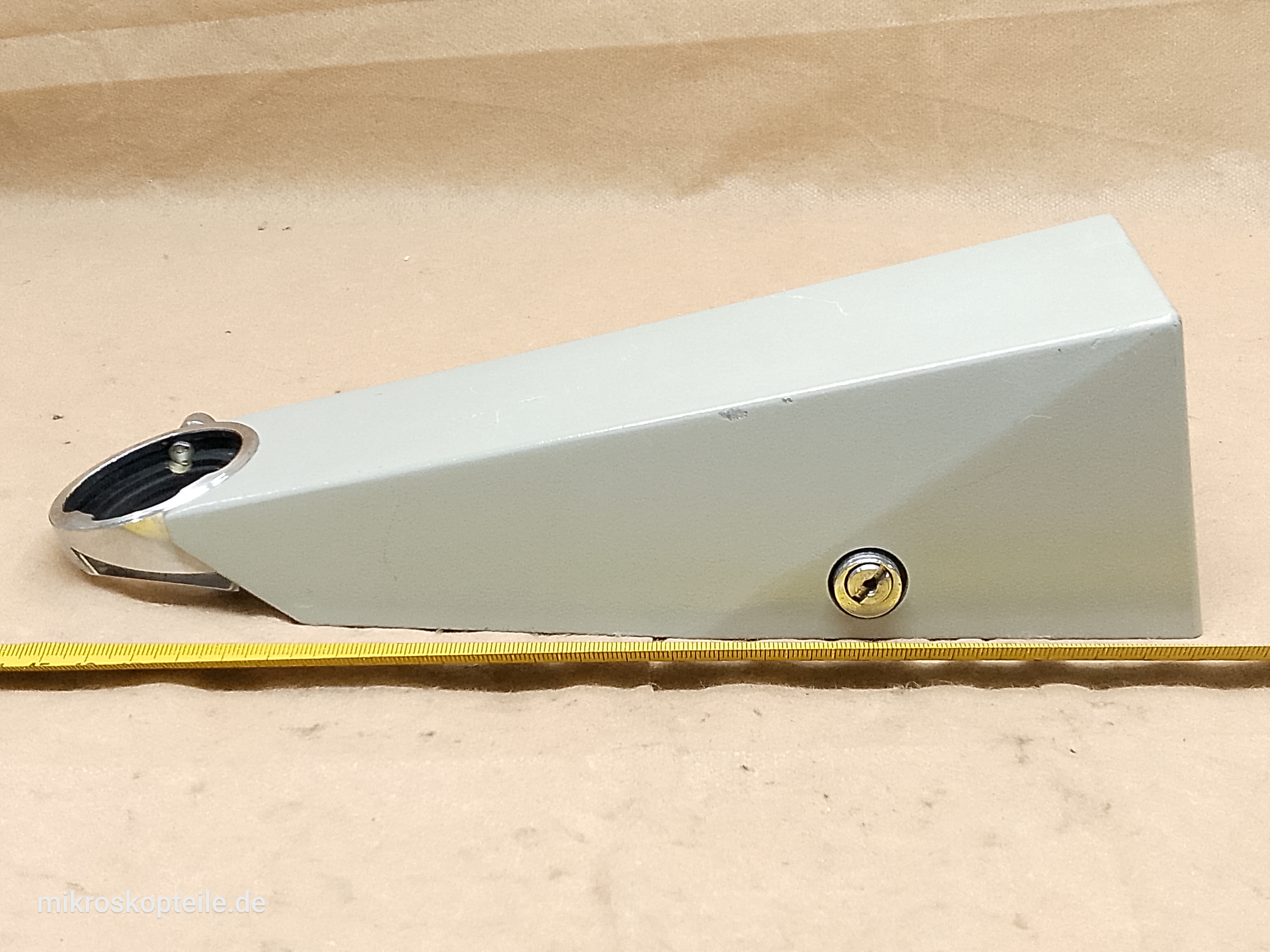

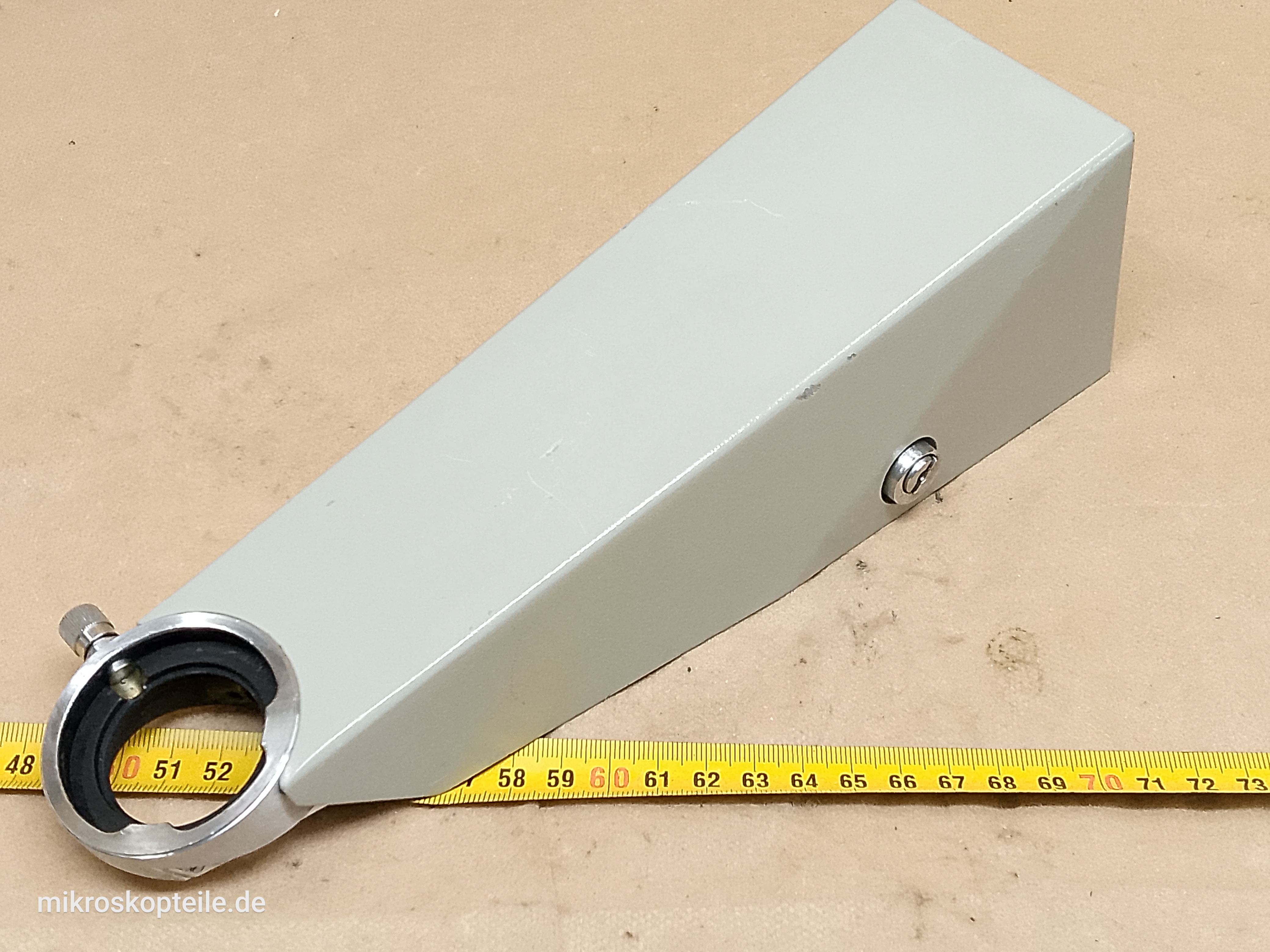

Górne ramię mikroskopu Carl Zeiss Jena Amplival. Element ten pełni funkcję poziomego ramienia, na którego końcu od góry montuje się głowicę mikroskopową a od spodu - rewolwer obiektywowy.

Na bazie mikroskopu Carl Zeiss Jena Amplival, którego modułowa budowa pozwala na rozmaite konfiguracje powstało kilka modeli mikroskopów:
- Vertival
- Epival
- Amplival Interphako
- Amplival Pol
- Fluoval
i mikroskopy te różnią się od siebie m.in. różnymi ramionami. Ramię z modelu Amplival posiada najprostszą konstrukcję.

Posiadając różne ramiona i jeden mikroskop - można je wg własnych potrzeb przepinać i używać różnych funkcjonalności, jakby się miało dwa modele mikroskopów.

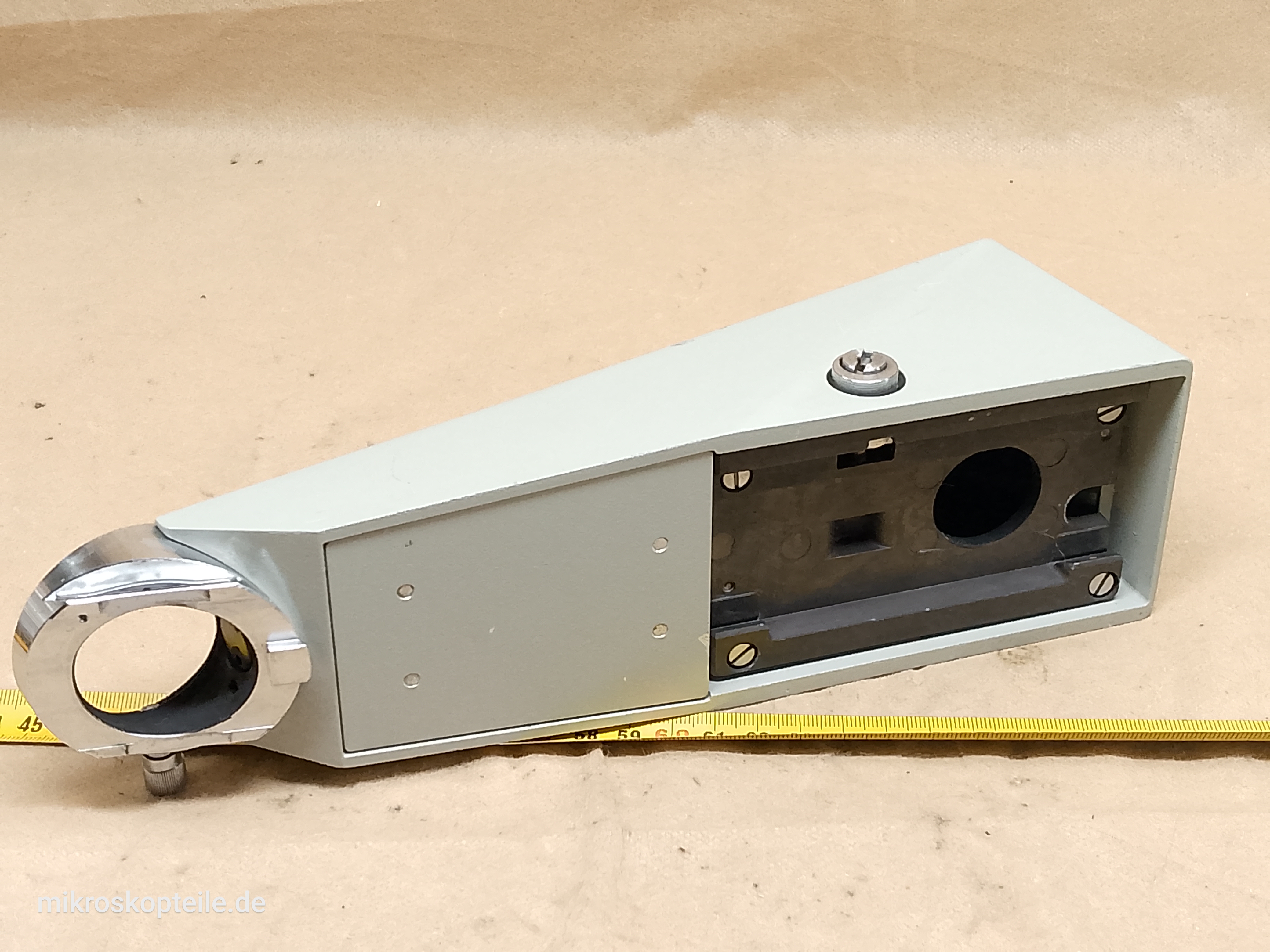

Ten element posiada następujące części składowe:

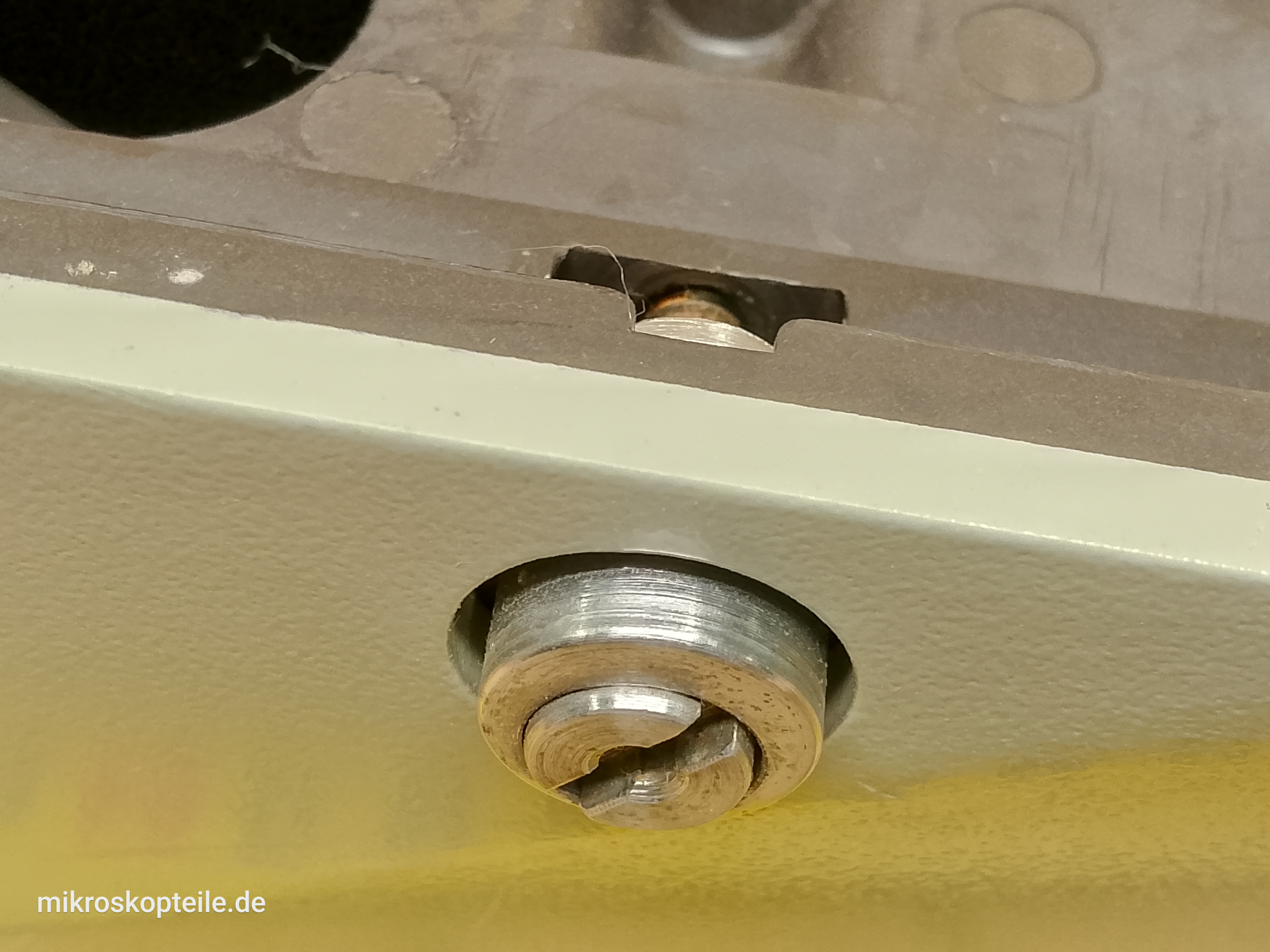

- śrubę mocującą ramię do korpusu mikroskopu

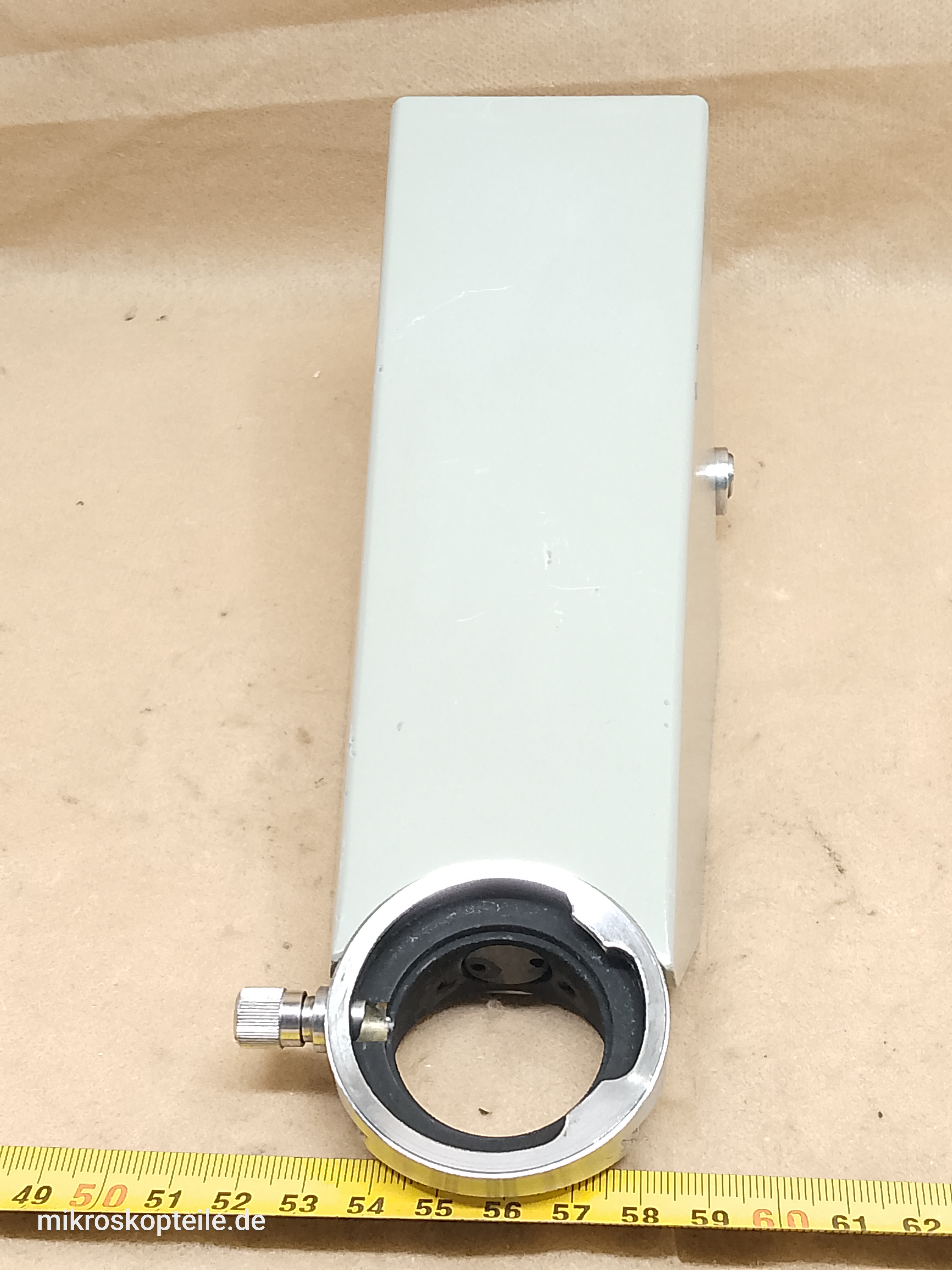

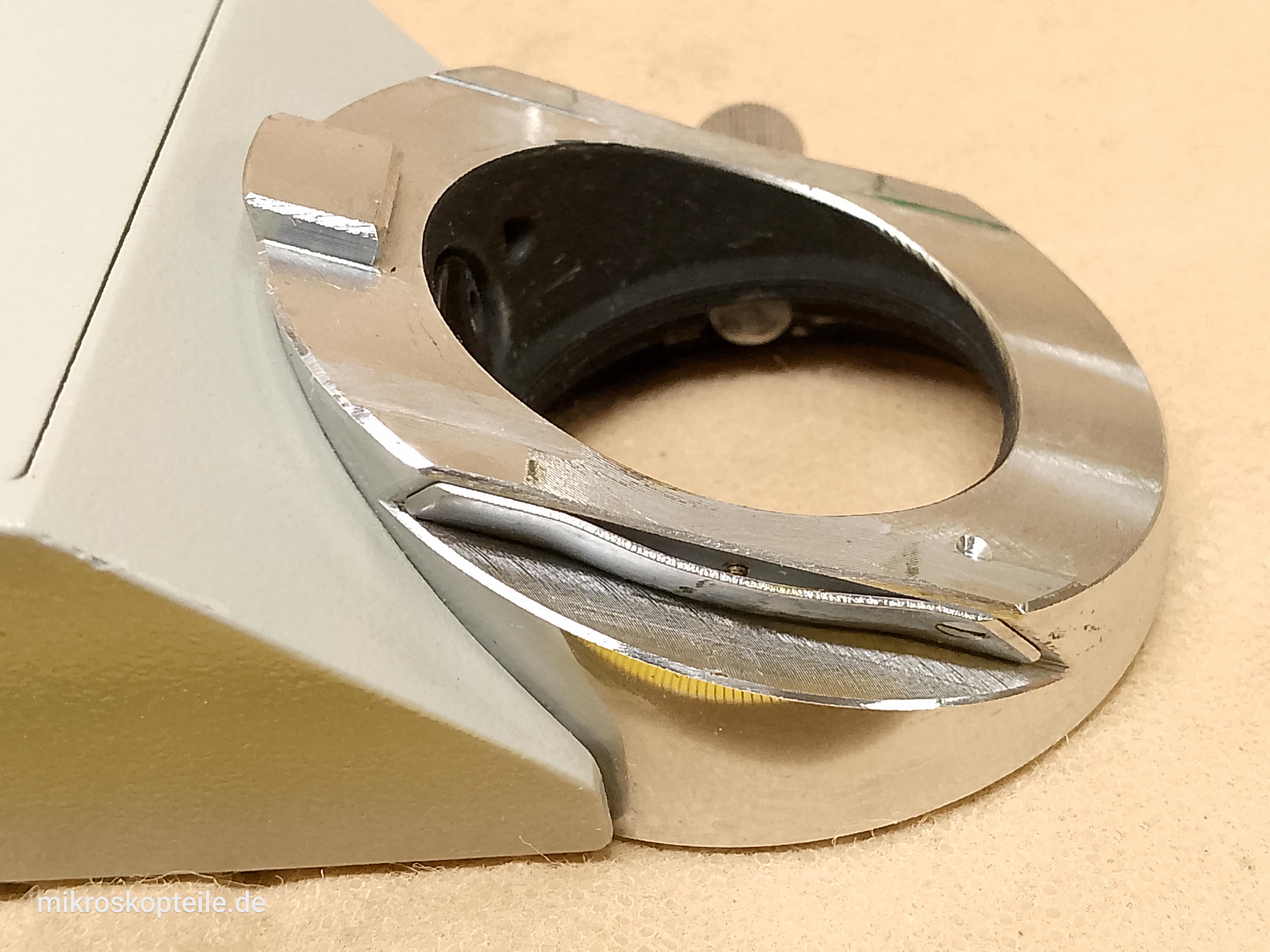

- uchwyt umożliwiający montaż elementów o średnicy montażowej 41 mm (np. głowicę dwuoczną)

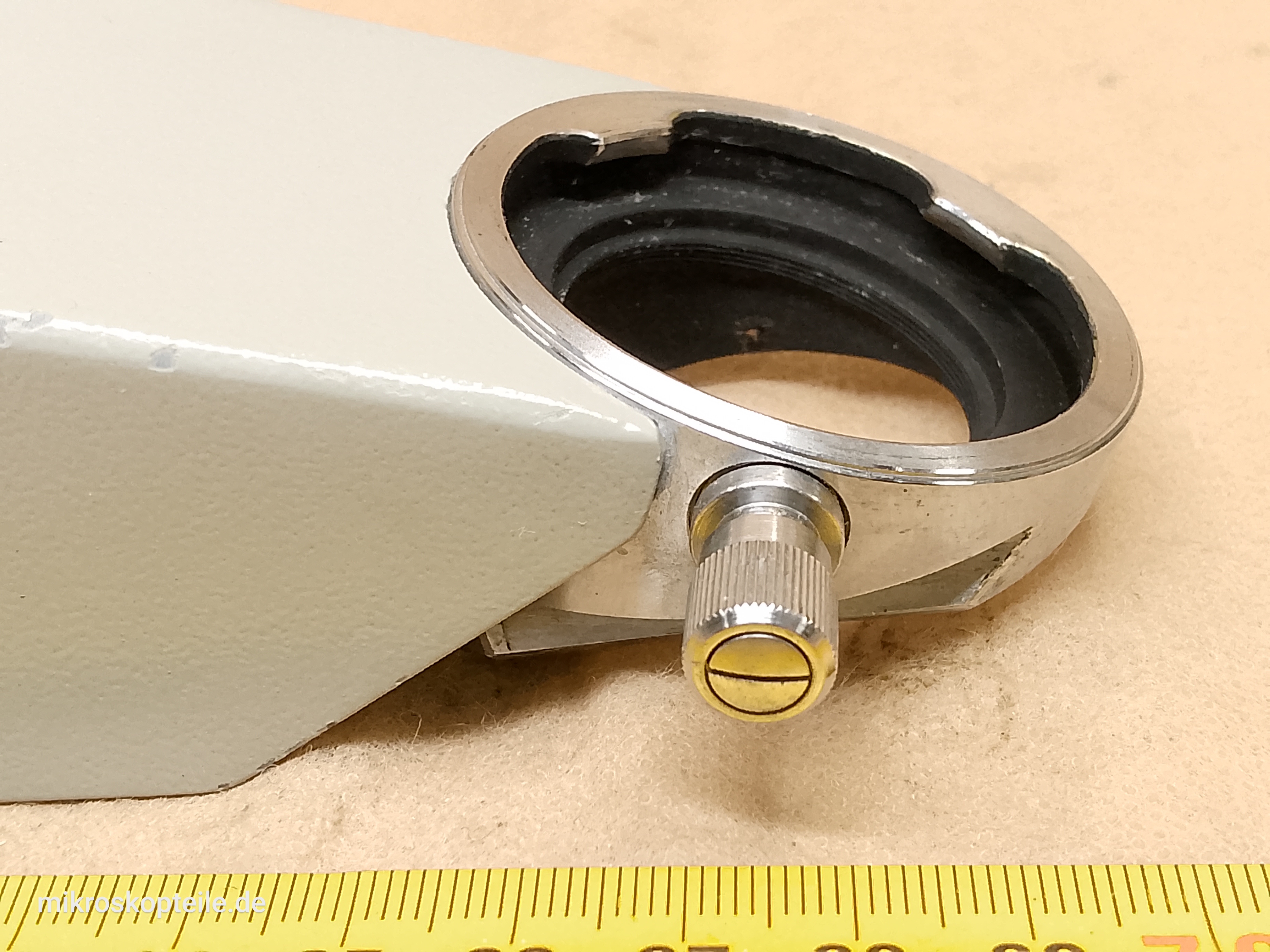

- śrubę mocującą ten element (np. głowicę). Element ten bardzo często ulega uszkodzeniu.

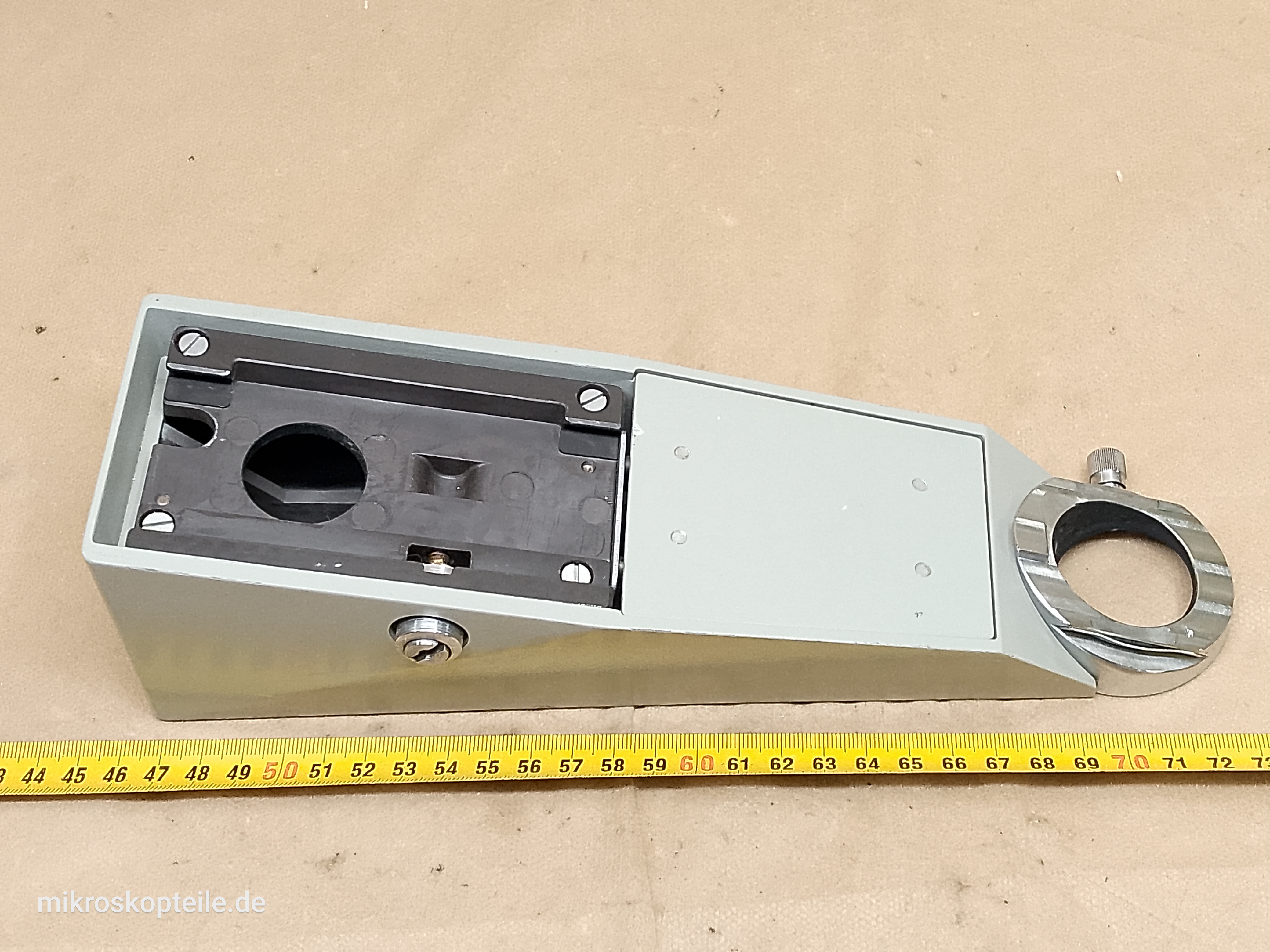

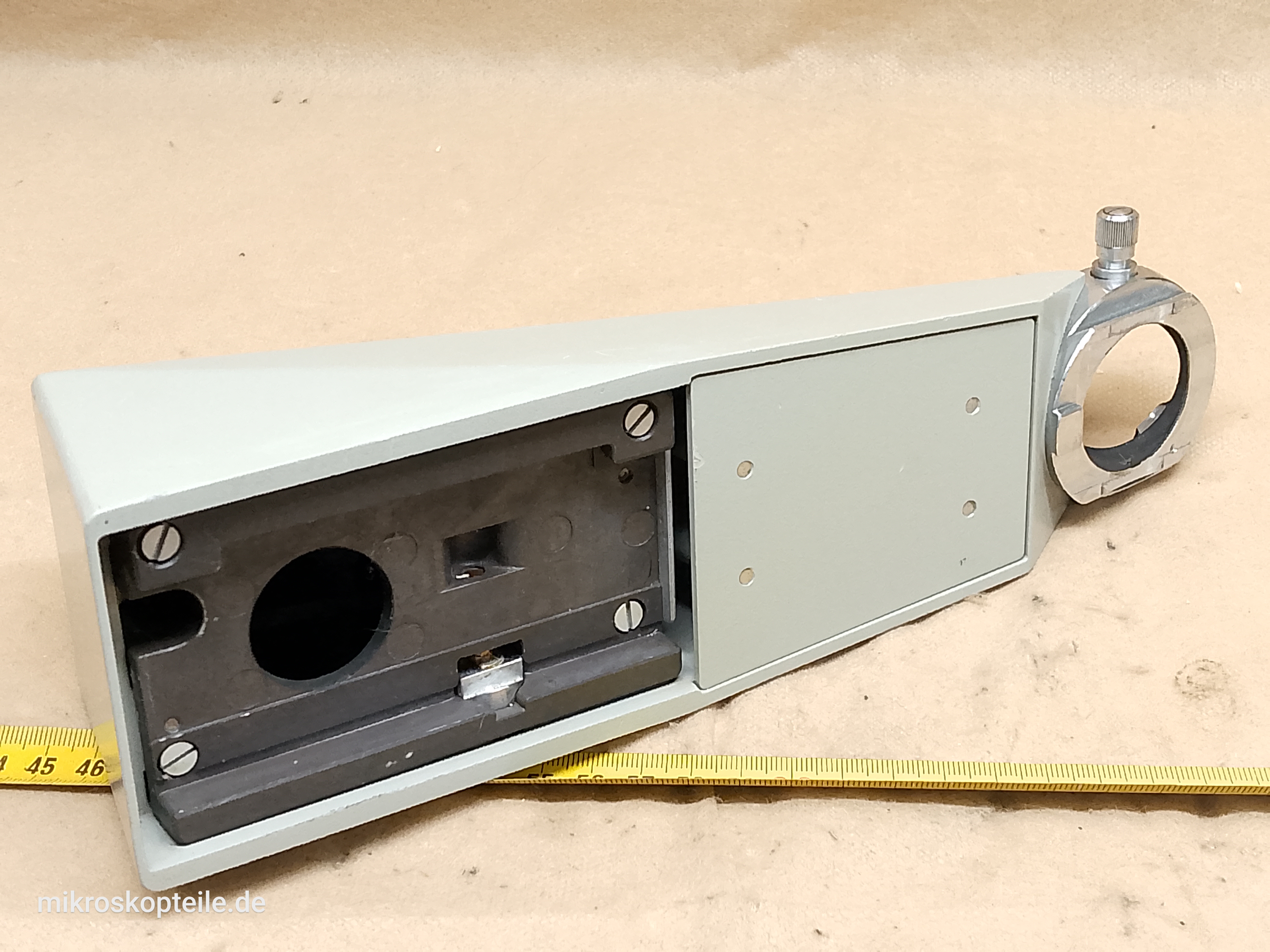

- prowadnice (sanki) umożliwiające założenie wymiennego rewolweru obiektywowego

Urządzeniem o średnicy montażowej, które zakłada się na ramię od góry może być np.:
- głowica z wbudowanym tubusem kątowym
- tubus kątowy (niem. Zwischentubus)
- zmieniacz powiększeń (Optovar)
- oświetlacz światła odbitego EPI
- moduł analizatora polaryzacyjnego
- i inne, gdyż jak wspomniane jest powyżej mikroskopy klasy Amplival mają modułową budowę i jest do nich bardzo dużo dodatków

To ramię mikroskopowe może rozwiązać następujące kwestie związane z mikroskopami Carl Zeiss Jena klasy Amplival:
- jeśli w Twoim mikroskopie brakuje tego elementu, co się zdarza w mikroskopach dostępnych na rynku wtórnym
- jeśli posiadasz inny wariant mikroskopu tej klasy, np. Carl Zeiss Jena Vertival a chcesz go zamienić w "zwykły" Amplival
- jeśli posiadasz takie ramię, ale jest ono złej jakości lub ma uszkodzone poszczególne elementy
- jeśli potrzebujesz jednej z części składowych tego ramienia
- jeśli budujesz własny projekt DIY i potrzebujesz mocowania zgodnego ze standardem Carl Zeiss Jena

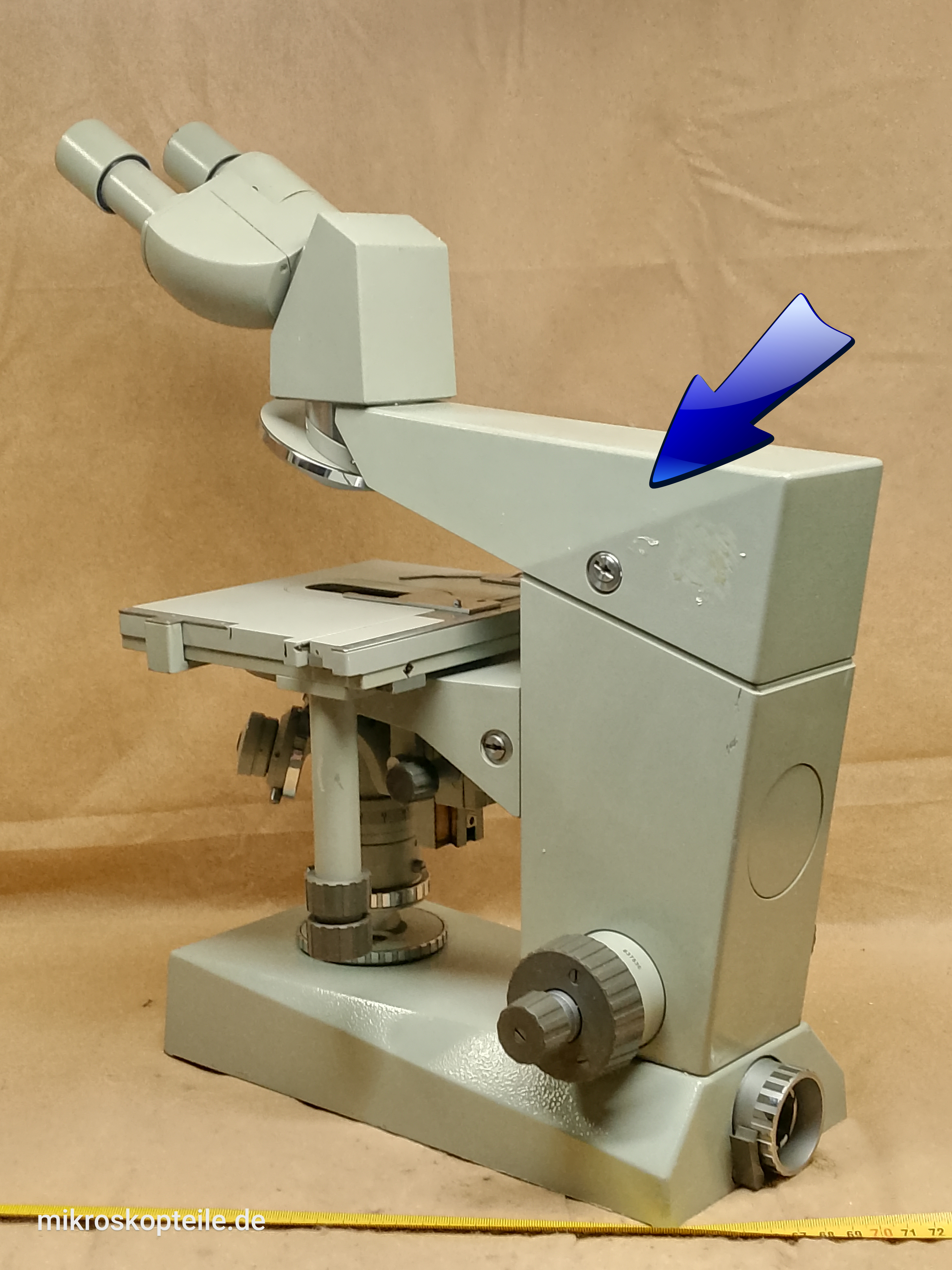

Na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część.

Ważne: popularny i wizualnie bardzo podobny, często mylony z modelem Amplival mikroskop Carl Zeiss Jena Ergaval NIE POSIADA aż tak modułowej budowy i to ramię do niego nie pasuje.

Jeśli potrzebujesz któryś z elementów składowych tego ramienia (np. dużą śrubę mocującą ramię do statywu mikroskopu lub mniejszą śrubę mocującą głowicę do ramienia - przeszukaj tę bazę danych lub skontaktuj się z nami pisząc email.

Do czego jest ta część potrzebna?

• jeśli w Twoim mikroskopie brakuje tego elementu, co się zdarza w mikroskopach dostępnych na rynku wtórnym
• jeśli posiadasz inny wariant mikroskopu tej klasy, np. Carl Zeiss Jena Vertival a chcesz go zamienić w "zwykły" Amplival
• jeśli posiadasz takie ramię, ale jest ono złej jakości lub ma uszkodzone poszczególne elementy
• jeśli potrzebujesz jednej z części składowych tego ramienia
• jeśli budujesz własny projekt DIY i potrzebujesz mocowania zgodnego ze standardem Carl Zeiss Jena

Do jakiej kategorii należy ta część?

Obudowy i ich części [ link ] [Inne Obudowy i ich części]

Kto jest producentem tej części?

• Carl Zeiss Jena - VEB Carl Zeiss Jena DDR (former East Germany) [ link ] [Inne Carl Zeiss Jena]
• ausJena
• aus Jena

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Carl Zeiss Jena Amplival [ link ] [Inne z Amplival]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Carl Zeiss Jena Amplival
• Carl Zeiss Jena Vertival
• Carl Zeiss Jena Epival
• Carl Zeiss Jena Fluoval
• Carl Zeiss Jena Amplival Pol
• Carl Zeiss Jena Amplival Interphako
• Carl Zeiss Jena Peraval
