Informacje o części: Carl Zeiss Jena Amplival / Jenaval - pankratyczny kondensor mikroskopowy kardioidalny ciemnego pola i Apl. 1.4 (ID: 99443)
Carl Zeiss Jena Amplival / Jenaval microscope pancratic condenser Apl. 1.4 with cardioid darkfield
Główne zdjęcie
Opis

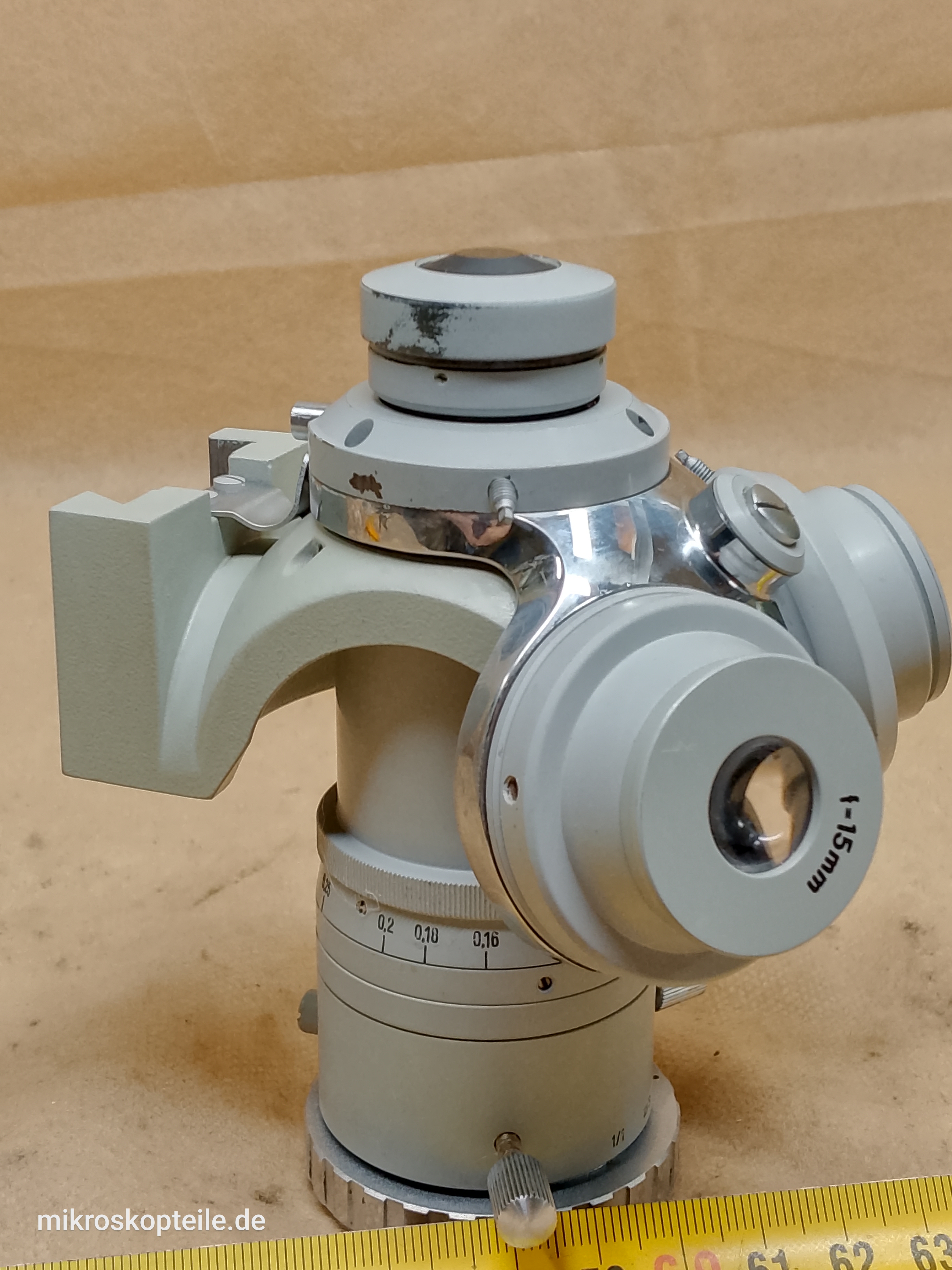

Carl Zeiss Jena Amplival / Jenaval - pankratyczny kondensor mikroskopowy kardioidalny ciemnego pola i Apl. 1.4Pankratyczny kondensor mikroskopowy firmy Carl Zeiss Jena.
Podstawowe dane i parametry:
- Producent
- Carl Zeiss Jena
- Wersja
- kolor szary, z mikroskopu Carl Zeiss Jena Amplival
- Liczba soczewek
- 3
- Apertura numeryczna N.A.
- zmienna, od N.A. 0,16 do N.A. 1,4
- Przysłona aperturowa
- tak, przykręcona w formie odłączalnego modułu
Mechanicznie ten kondensor montuje się na szynach typu "jaskółczy ogon", które znajdują się na bloku uchwytu stolika mikroskopowego.
Kondensor ten często jest używany jako "dawca części" do własnych projektów DIY, przykładowo
- soczewka Apl. 1.4 często służy do zmodyfikowania (ulepszenia) kondensorów o niższej aperturze numerycznej N.A. w różnych mikroskopach
- soczewka ciemnego pola bardzo często jest używana do budowy samodzielnego kondensora kardioidalnego
- przysłona irysowa ma bardzo szeroki zakres zastosowań
Oto jakie są możliwości montażu kondensora pankratycznego do mikroskopów firmy Carl Zeiss Jena:
- do mikroskopów z grupy Amplival montuje się go bez żadnych zmian czy problemów
- do mikroskopów Ergaval, Nu, Nu 2, Nf ten kondensor montuje się po odkręceniu od niego przysłony aperturowej
- do mikroskopów Jenaval, Jenapol, Jenalumar ten kondensor też można zamontować, ale montuje się go razem z całym blokiem uchwytu stolika od mikroskopu Amplival [[ LINK ]]
- uważaj, bo mikroskop Lumipan też posiada pankratyczny kondensor, ale z całkiem innym sposobem montażu
Na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część. Dodatkowo, na załączonym filmie wideo widać jak poruszają się poszczególne elementy tego kondensora.
Producent
Carl Zeiss Jena - (VEB Carl Zeiss Jena DDR (former East Germany)) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli posiadasz używany mikroskop bez kondensora
- jeśli posiadasz mikroskop z klasycznym kondensorem Abbego
- jeśli potrzebujesz rozbudować swój mikroskop o opcję obserwacji z ciemnym polu
- jeśli posiadasz już kondensor pankratyczny, ale jest on uszkodzony albo bardzo złej jakości
- jeśli potrzebujesz elementów z tego kondensora do własnych projektów DIY
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
