Carl Zeiss Jena Amplival / Jenaval - pankratyczny kondensor mikroskopowy kardioidalny ciemnego pola i Apl. 1.4 - galeria zdjęć
Galeria zawiera zdjęcia z różnych perspektyw oraz zbliżenia tej części do mikroskopu. Kliknięcie przycisku "Otwórz zdjęcie" wyświetli dodatkowe informacje.
Przełącz na glerię video SERMIK_ID: 99443

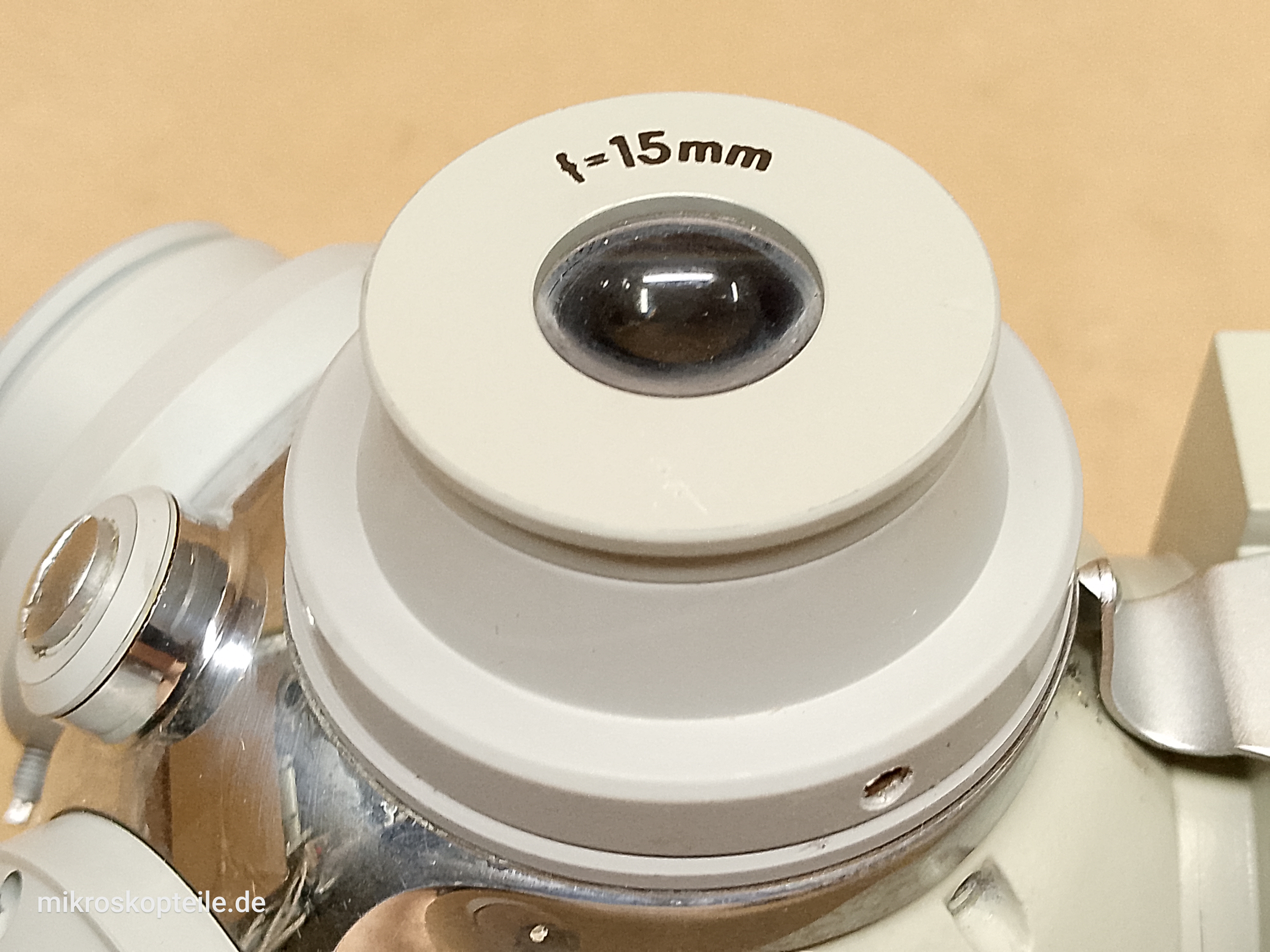

Zdjęcie #1 - Carl Zeiss Jena Amplival / Jenaval - pankratyczny kondensor mikroskopowy kardioidalny ciemnego pola i Apl. 1.4

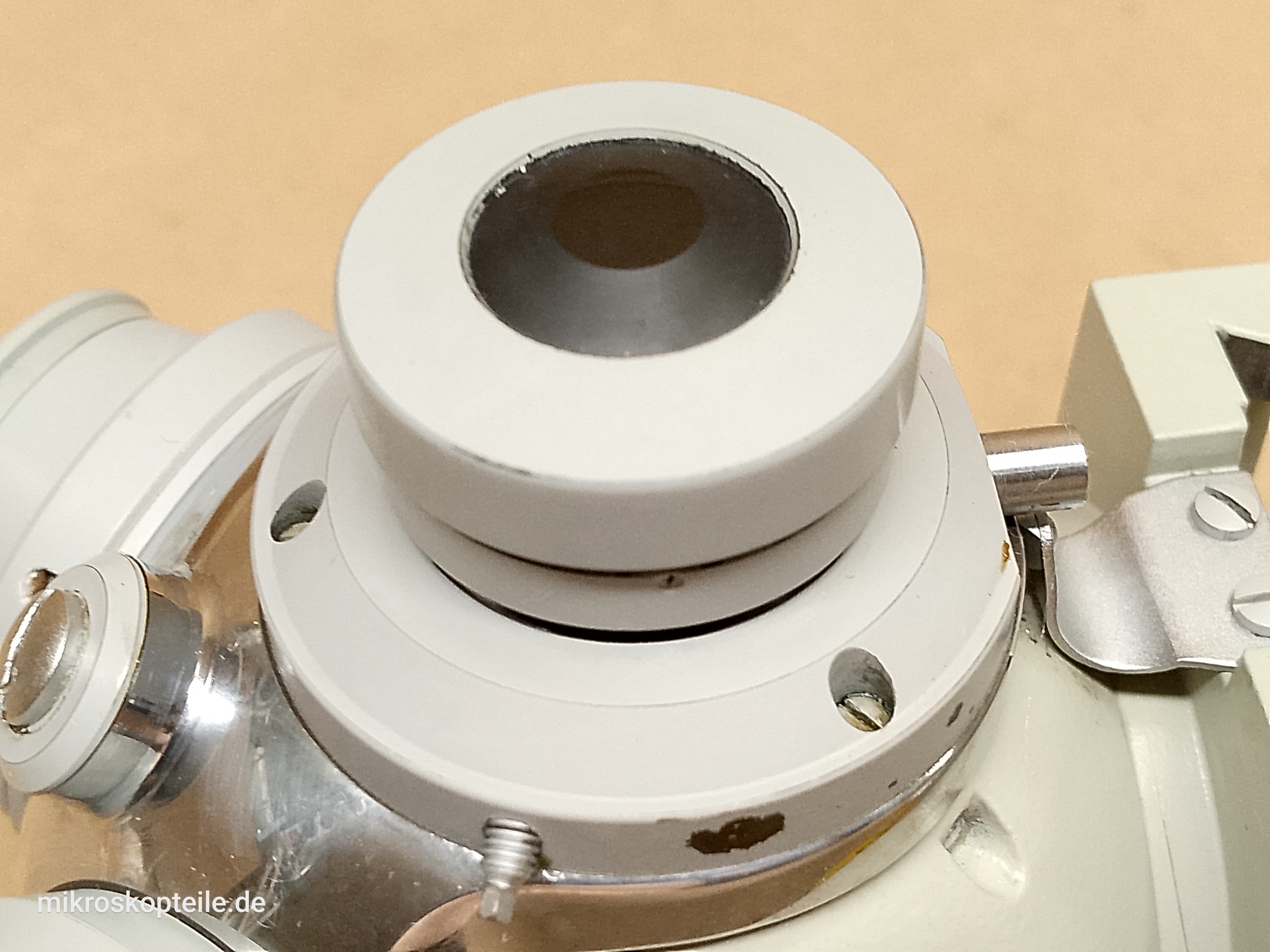

Zdjęcie #2 - Carl Zeiss Jena Amplival / Jenaval - pankratyczny kondensor mikroskopowy kardioidalny ciemnego pola i Apl. 1.4

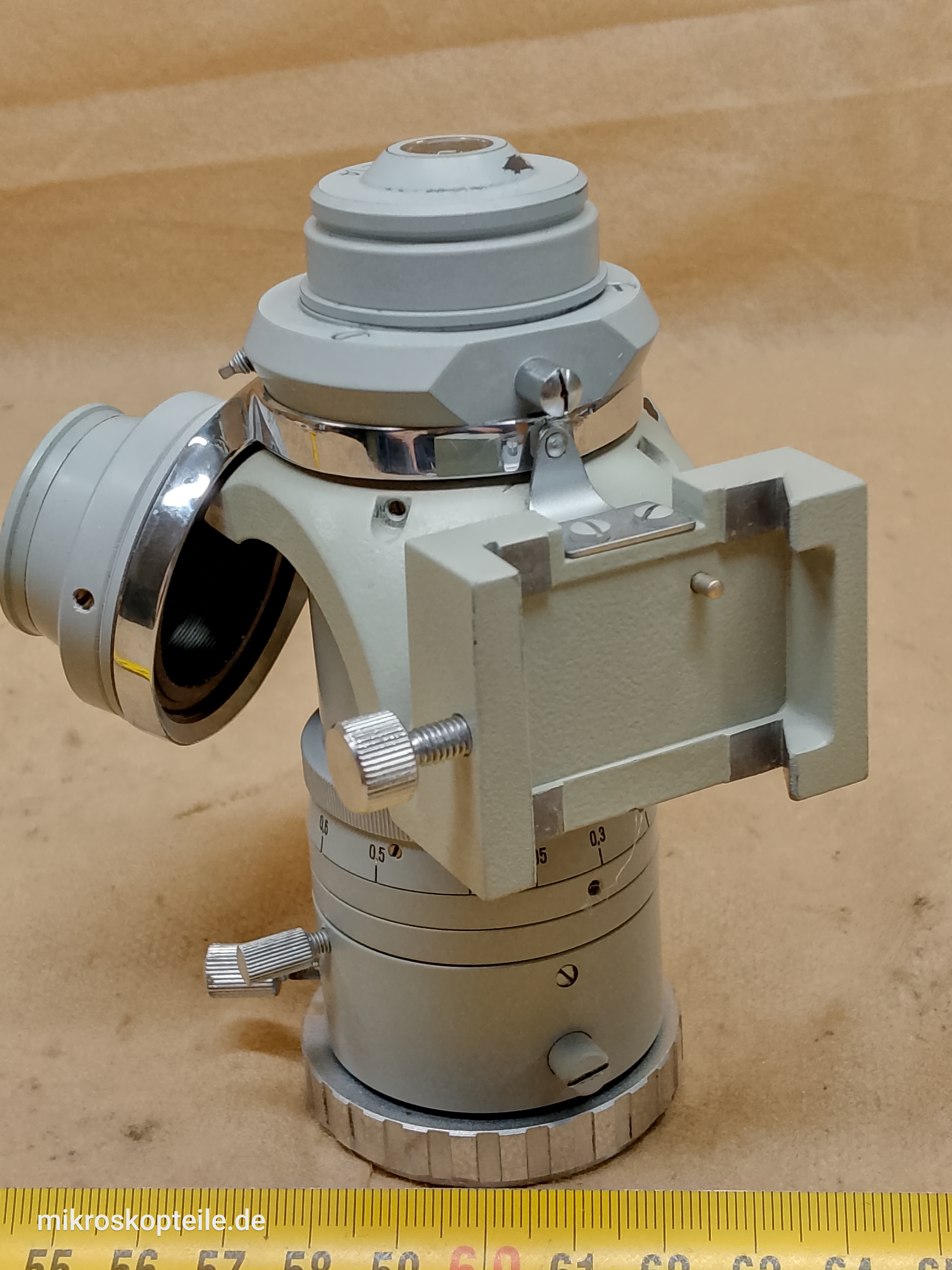

Zdjęcie #3 - Carl Zeiss Jena Amplival / Jenaval - pankratyczny kondensor mikroskopowy kardioidalny ciemnego pola i Apl. 1.4

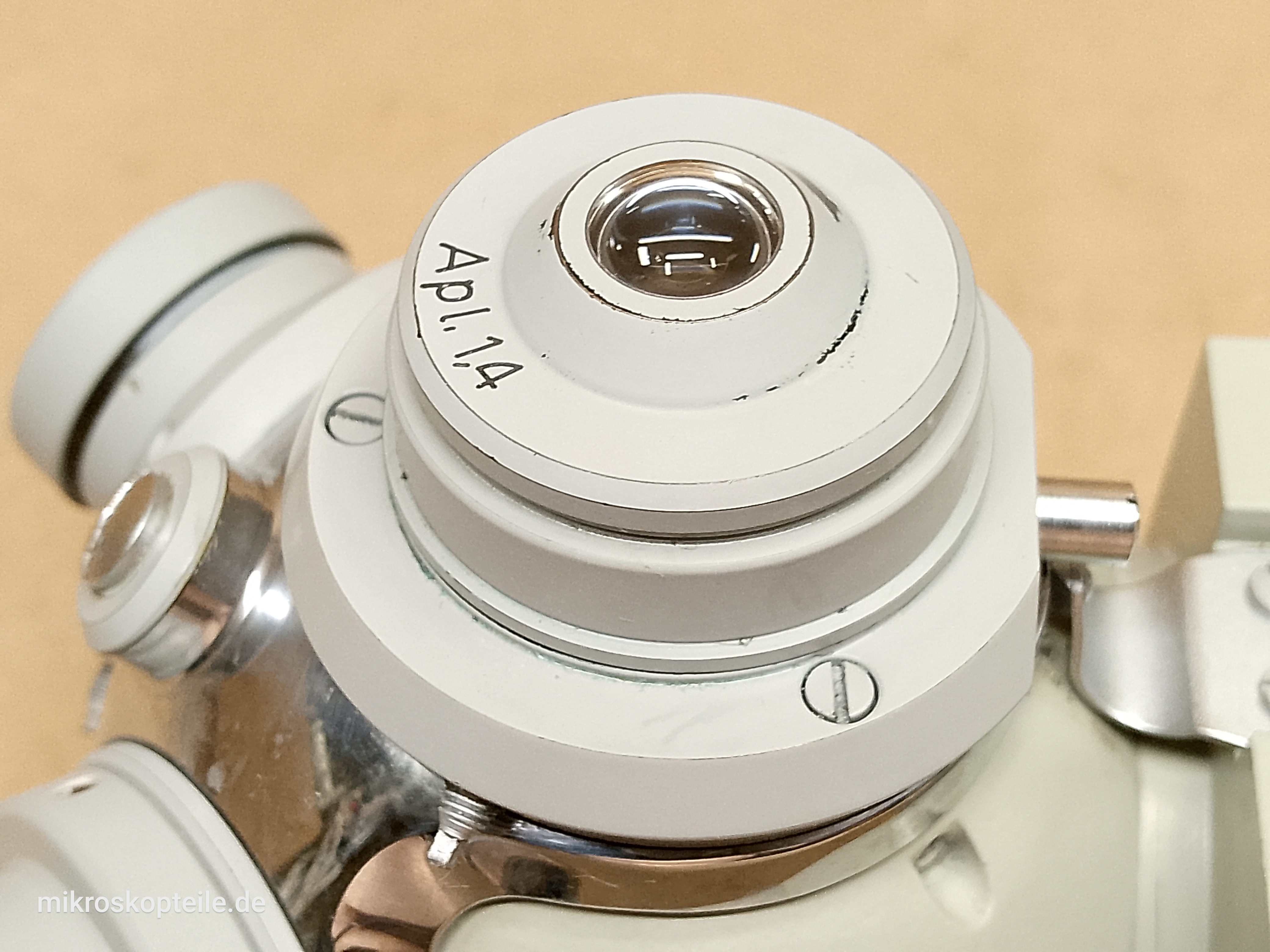

Zdjęcie #4 - Carl Zeiss Jena Amplival / Jenaval - pankratyczny kondensor mikroskopowy kardioidalny ciemnego pola i Apl. 1.4

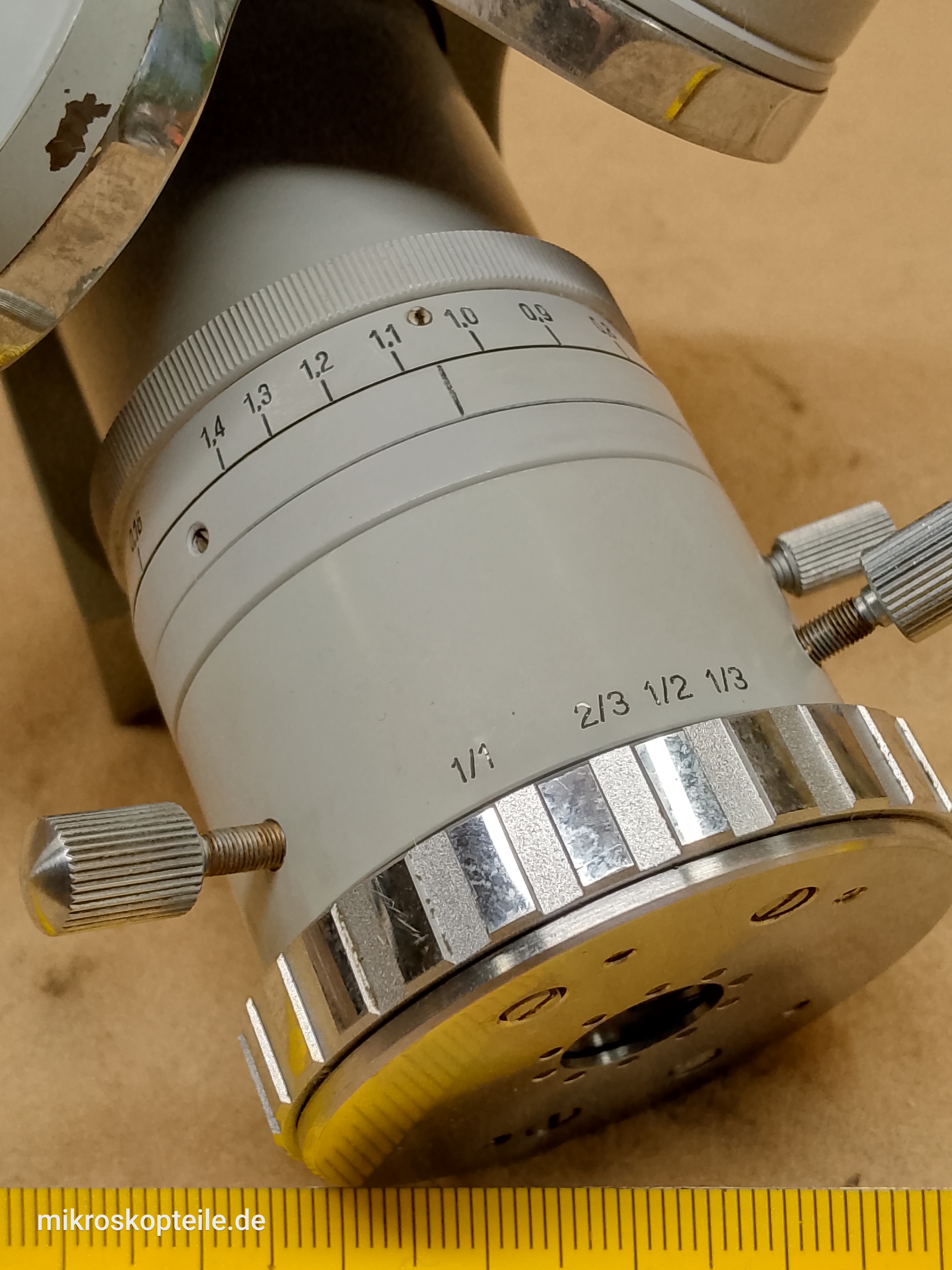

Zdjęcie #5 - Carl Zeiss Jena Amplival / Jenaval - pankratyczny kondensor mikroskopowy kardioidalny ciemnego pola i Apl. 1.4
Zdjęcie #6 - Carl Zeiss Jena Amplival / Jenaval - pankratyczny kondensor mikroskopowy kardioidalny ciemnego pola i Apl. 1.4
Zdjęcie #7 - Carl Zeiss Jena Amplival / Jenaval - pankratyczny kondensor mikroskopowy kardioidalny ciemnego pola i Apl. 1.4
Zdjęcie #8 - Carl Zeiss Jena Amplival / Jenaval - pankratyczny kondensor mikroskopowy kardioidalny ciemnego pola i Apl. 1.4
Zdjęcie #9 - Carl Zeiss Jena Amplival / Jenaval - pankratyczny kondensor mikroskopowy kardioidalny ciemnego pola i Apl. 1.4
Zdjęcie #10 - Carl Zeiss Jena Amplival / Jenaval - pankratyczny kondensor mikroskopowy kardioidalny ciemnego pola i Apl. 1.4
Opis tej części:
Pankratyczny kondensor mikroskopowy firmy Carl Zeiss Jena.
Podstawowe dane i parametry:
Producent: Carl Zeiss Jena
Wersja: kolor szary, z mikroskopu Carl Zeiss Jena Amplival
Liczba soczewek: 3
Apertura numeryczna N.A.: zmienna, od N.A. 0,16 do N.A. 1,4
Przysłona aperturowa: tak, przykręcona w formie odłączalnego modułu
Mechanicznie ten kondensor montuje się na szynach typu "jaskółczy ogon", które znajdują się na bloku uchwytu stolika mikroskopowego.
Kondensor ten często jest używany jako "dawca części" do własnych projektów DIY, przykładowo
- soczewka Apl. 1.4 często służy do zmodyfikowania (ulepszenia) kondensorów o niższej aperturze numerycznej N.A. w różnych mikroskopach
- soczewka ciemnego pola bardzo często jest używana do budowy samodzielnego kondensora kardioidalnego
- przysłona irysowa ma bardzo szeroki zakres zastosowań
Oto jakie są możliwości montażu kondensora pankratycznego do mikroskopów firmy Carl Zeiss Jena:
- do mikroskopów z grupy Amplival montuje się go bez żadnych zmian czy problemów
- do mikroskopów Ergaval, Nu, Nu 2, Nf ten kondensor montuje się po odkręceniu od niego przysłony aperturowej
- do mikroskopów Jenaval, Jenapol, Jenalumar ten kondensor też można zamontować, ale montuje się go razem z całym blokiem uchwytu stolika od mikroskopu Amplival http://www.microscopy-uk.org.uk/mag/artfeb09/rs-jenalumar.html
- uważaj, bo mikroskop Lumipan też posiada pankratyczny kondensor, ale z całkiem innym sposobem montażu
Na ostatnim zdjęciu wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część. Dodatkowo, na załączonym filmie wideo widać jak poruszają się poszczególne elementy tego kondensora.
Do czego jest ta część potrzebna?
- jeśli posiadasz używany mikroskop bez kondensora
- jeśli posiadasz mikroskop z klasycznym kondensorem Abbego
- jeśli potrzebujesz rozbudować swój mikroskop o opcję obserwacji z ciemnym polu
- jeśli posiadasz już kondensor pankratyczny, ale jest on uszkodzony albo bardzo złej jakości
- jeśli potrzebujesz elementów z tego kondensora do własnych projektów DIY
